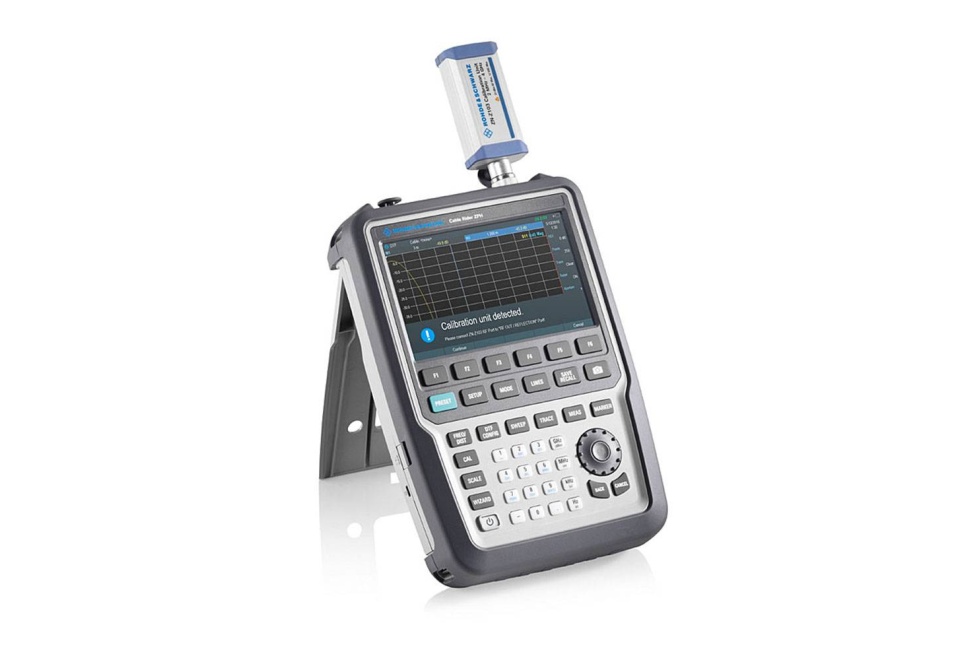

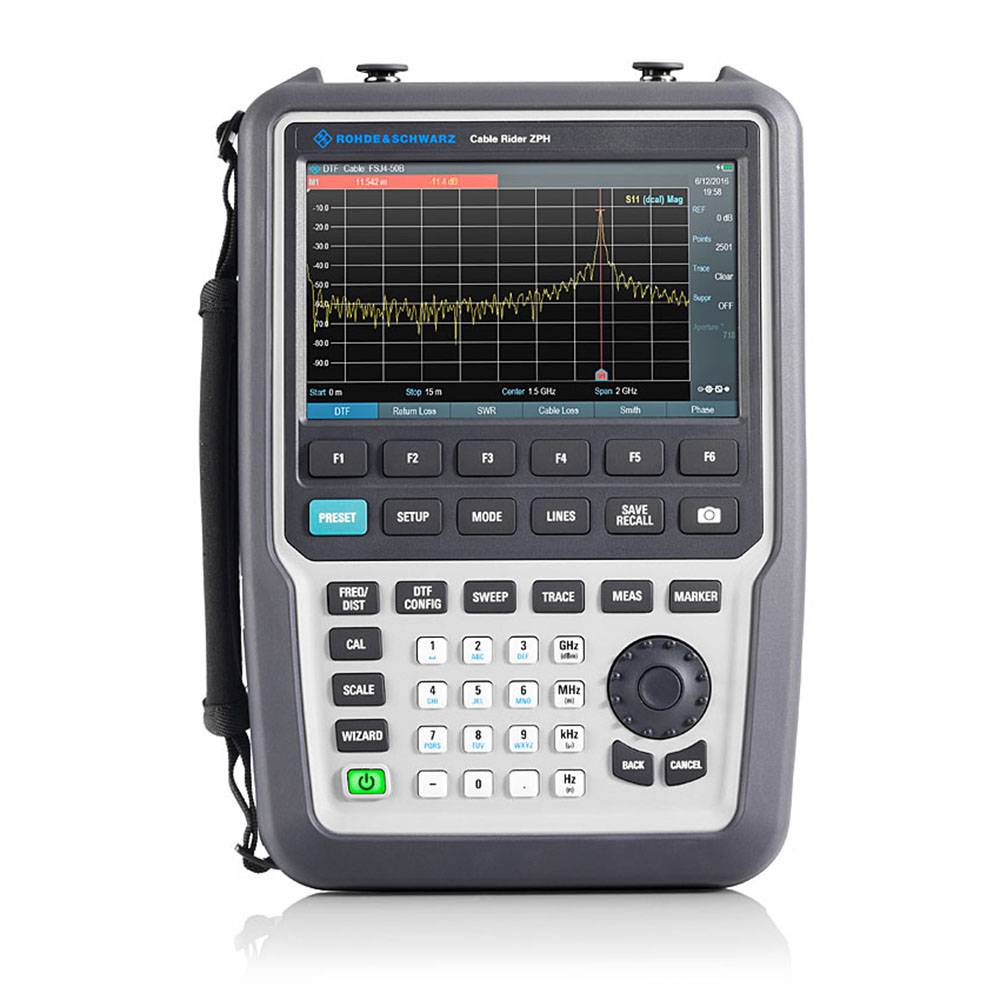

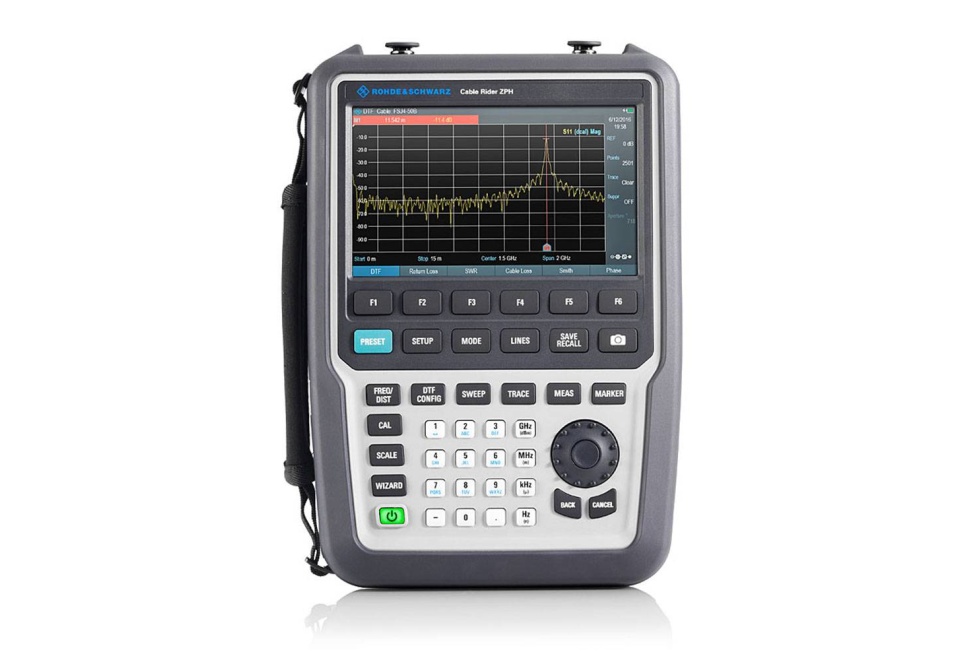

Анализатор АФУ Rohde & Schwarz ZPH
Анализатор АФУ Rohde & Schwarz ZPH
0
RUB
Описание
Анализатор АФУ Rohde & Schwarz ZPH: Особенности и Функционал
Анализатор антенно-фидерных устройств (АФУ) Rohde & Schwarz ZPH представляет собой автоматизированный однопортовый прибор, предназначенный для тестирования кабельных линий, антенн и аналогичного оборудования. Разработанный с учетом требований к эксплуатации в полевых условиях, он значительно упрощает диагностику коммуникационных систем и компонентов радиооборудования.
Функция "Мастер измерений"
Для оптимизации времени подготовки и проведения измерений анализатор ZPH оснащен функцией WIZARD. Настройка прибора и предварительное конфигурирование мастера измерений осуществляются квалифицированным специалистом в лабораторных условиях. Это позволяет персоналу любой квалификации проводить полевые измерения, следуя пошаговым инструкциям, отображаемым на экране калибратора.
Управление
Анализатор ZPH оснащен сенсорным экраном и кнопочным интерфейсом для прямого доступа к функциям. Сенсорный экран поддерживает управление жестами, что обеспечивает интуитивно понятное использование, аналогичное смартфону. Крупноразмерные кнопки с большими интервалами расположены для удобства работы в защитных перчатках.
Подключение беспроводного маршрутизатора к анализатору позволяет осуществлять дистанционное управление прибором с помощью коммуникатора или планшета. Такая возможность упрощает проведение работ в труднодоступных местах.
Средства калибровки
Анализатор ZPH не требует предварительной настройки благодаря точной заводской калибровке. Встроенные меры ХХ/КЗ и нагрузки используются при подключении к объекту контроля через дополнительные переходники, что исключает повышение погрешности измерений.
Дополнительные опции
Функциональность анализатора ZPH может быть расширена путем программной активации дополнительных опций:
- Расширение рабочего частотного диапазона до 4 ГГц для тестирования СВЧ систем;
- Включение поддержки GPS для точного позиционирования при полевых измерениях.
Программная активирование опций исключает необходимость отправки прибора в сервисный центр для установки дополнительных аппаратных компонентов.
Технические характеристии
| Характеристики | Значение | |
|---|---|---|
| Диапазон частот | ||
| R&S®Cable Rider ZPH | От 2 МГц до 3 ГГц | |
| С установленной опцией R&S®ZPH-B4 | От 2 МГц до 4 ГГц | |
| Разрешение по частоте | 1 Гц | |
| Индивидуальные измерения | Потери в кабеле в 1 канале | |
| Дистанция до места повреждения | ||
| отражение (S11) | ||
| Выходная мощность порта | Контролируется с помощью отслеживания затуханий генератора -10 дБм (ном.) | |
| Максимально допустимый паразитный сигнал | Измерение = отражение(S11)/потери в кабеле в одном канале/анализ расстояния до места повреждения +17дБм(ном.) | |
| Точки данных | выбираются От 101 до 2501 | |
| Измерение отражения S11 | ||
| Исправление направленности с помощью опции R&S®ZN-Z103 | 2 МГц ≤ F ≤ 4 ГГц (с установленной опцией R&S®ZPH-B4) > 42 дБ (ном.) |
|
| Скорость измерений | 0.3 мс / точку | |
| Формат результата | величина, КСВ, величина и расстояние к месту повреждения, КСВ и расстояние до места повреждения | |
| Измерение потерь в кабеле через 1 канал | ||
| Формат результата | значение | |
| Диапазон значений | выбирается 1/2/5/10/20/50/100/120/150 дБ | |
| Анализ дистанции к повреждению | ||
| Формат результатов | возвратные потери (дБ), КСВ | |
| Разрешение неисправностей | (1,5 м * 108 м * Скорость линии связи/диапазон измерения сигнала) | |
| Максимальная длинна кабеля | Зависит от потерь в кабеле 1500 м (ном.) | |
| Максимальный номинальный уровень входного сигнала | ||
| Напряжение постоянного тока | 50 В | |
| Мощность CW RF (незатухающих радиочастотных колебаний) | порт 1 (измеритель мощности на входе) 30 дБм | |
| порт 2 (рефлектометр на входе) | ||
| Общие данные | ||
| Разрешение дисплея | WVGA 800*480 пикселей | |
| Батарея (с опцией R&S HA-Z306) | емкость 72 Втч | |
| напряжение 11.25 В (ном.) | ||
| Время работы с новой, полностью заряженной батареей9 часов | ||
| Размеры Ш × В × Г | 202 мм × 294 мм × 76 мм | |
| 8.0 in × 11.6 in × 3 in | ||
| Вес | 2,5 кг (5,5 фунта) | |
Технические характеристики
| Внесен в Госреестр РФ: | № 69444-17 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | ZPH |
| Производитель: | Rohde&Schwarz |
| Госреестр: | Да |
