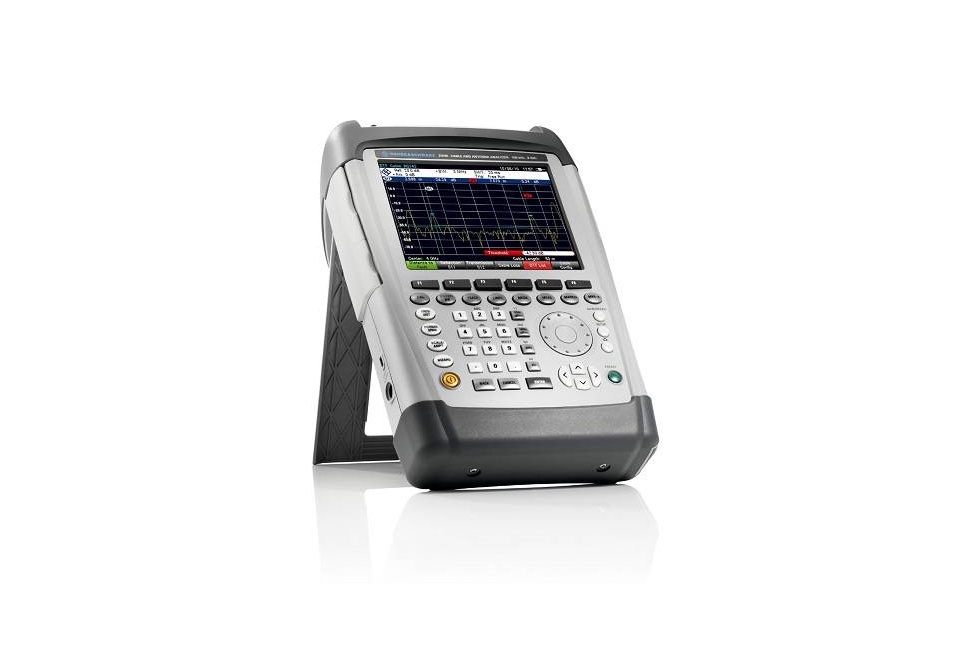

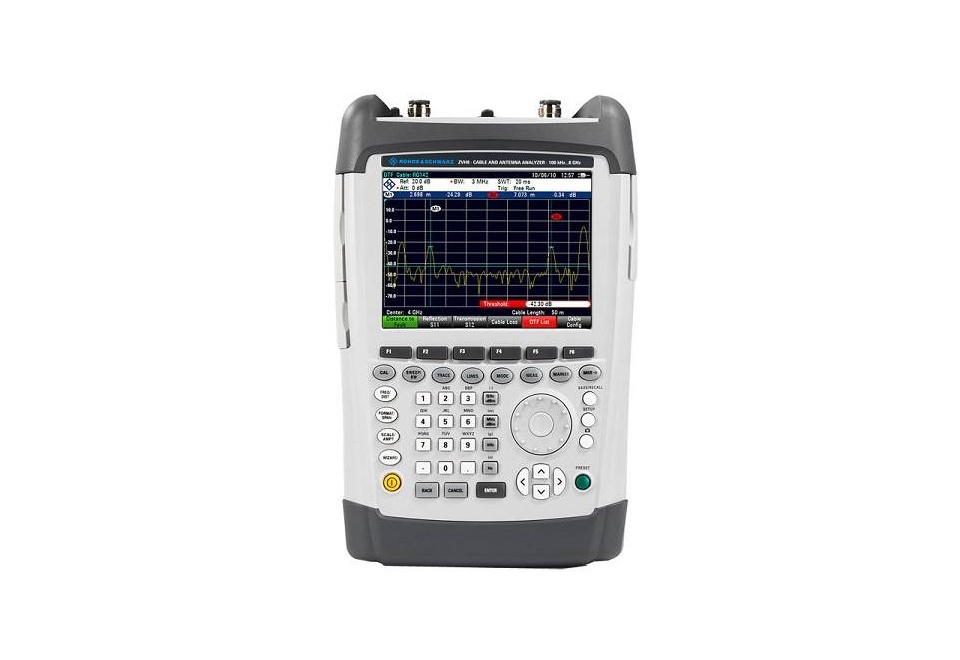

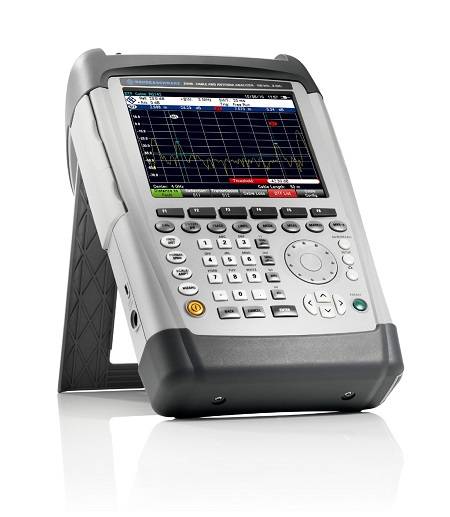

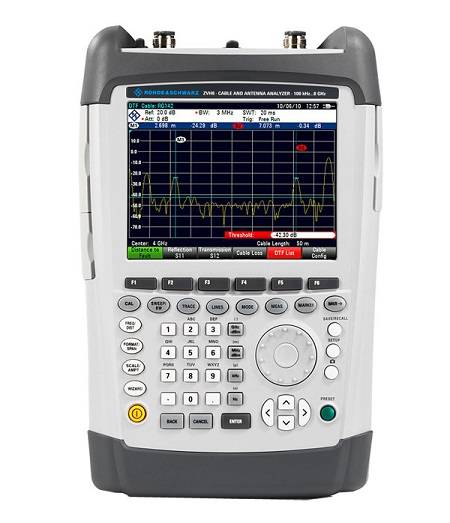

Анализатор кабелей и антенн Rohde & Schwarz ZVH8
Анализатор кабелей и антенн Rohde & Schwarz ZVH8
0
RUB
Описание
Анализатор кабелей и антенн Rohde & Schwarz ZVH8: функциональность и применение
АнализаторRohde & Schwarz ZVH8 представляет собой многофункциональный измерительный прибор, предназначенный для контроля S-параметров коаксиальных линий и других многополюсников. В дополнение к этому, прибор позволяет обнаруживать повреждения в кабельных линиях и определять расстояние до них. Устройство оснащено встроенным аккумулятором, обеспечивая автономность работы, и цветным графическим дисплеем с возможностью переключения в монохромный режим для повышения контрастности изображения.
Анализатор Rohde & Schwarz ZVH8 находит широкое применение как в лабораторных условиях, так и при выездных работах. Он незаменим при монтаже, диагностике и техническом обслуживании передающего оборудования и антенных комплексов современных коммуникационных систем.
Технические характеристии
| Характеристики | Значение | |
|---|---|---|
| Диапазон частот | От 100 кГц до 3,6 ГГц | |
| Выходная мощность (порт 1, порт 2) | от 0 дБмВт до - 40 дБмВт (номинал), шаг 1 дБ | |
| Максимально допустимый уровень паразитного сигнала на входе | +17 дБмВт (номинал) | |
| Число точек | 631 | |
| Измерения расстояния до места повреждения (DTF — Distance-to-fault) | ||
| Режимы отображения | Обратные потери (дБ), КСВН | |
| Разрешение в метрах | (1,58 * коэффициент замедления/полоса обзора) | |
| Отображаемый диапазон измерения расстояния | от 3 м до 1500 м | |
| Измерения параметров отражения | ||
| Направленность | от 100 кГц до 3 ГГц (номинал) > 43 дБ (номинал) | |
| от 3 ГГц до 3,6 ГГц > 37 дБ (номинал) | ||
| от 3,6 ГГц до 6 ГГц > 37 дБ (номинал) | ||
| От 6 ГГц до 8 ГГц > 31 дБ (номинал) | ||
| Режимы отображения | Обратные потери (дБ), КСВН, потери в кабеле при однопортновом измерении | |
| Измерения параметров передачи (R&S®ZVH-K39) | ||
| Динамический диапазон (S21) | от 100 кГц до 300 кГц > 50 дБ (номинал) | |
| от 300 кГц до 2,5 ГГц > 80 дБ, тип. 100 дБ | ||
| от 2,5 ГГц до 3,6 ГГц > 70 дБ, тип. 90 дБ | ||
| от 3,6 ГГц до 6 ГГц > 70 дБ, тип. 90 дБ | ||
| От 6 ГГц до 8 ГГц > 50 дБ (номинал) | ||
| Режимы отображения | амплитуда в дБ (потери, усиление) | |
| Источник питания постоянного тока (пост. смещение, порт 1 и порт 2) | ||
| Диапазон напряжений | внутренний источник напряжения от +12 В до +32 В, шаг 1 В | |
| Максимальная выходная мощность | 4 Вт (батарея), 10 Вт (сеть электропитания) | |
| Максимальный ток | 500 мА | |
| Максимальное напряжение | внешний источник напряжения 50 В | |
| Максимальный ток | 600 мА | |
| Общие данные | ||
| Время работы от батареи | R&S®HA-Z204, 4,5 А*ч до 3 ч | |
| R&S®HA-Z206, 6,75 А*ч до 4,5 ч | ||
| Размеры (Ш x В x Г) | 194 мм × 300 мм × 69 мм (144 мм) 7,6 дюйм × 11,8 дюйм × 2,7 дюйм (5,7 дюйм) |
|
| Масса | 3 кг 6,6 фунт |
|
| Дисплей | цветной ЖК дисплей 6,5 дюймов с разрешением VGA | |
Технические характеристики
| Внесен в Госреестр РФ: | № 47070-11 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | ZVH8 |
| Производитель: | Rohde&Schwarz |
| Госреестр: | Да |
