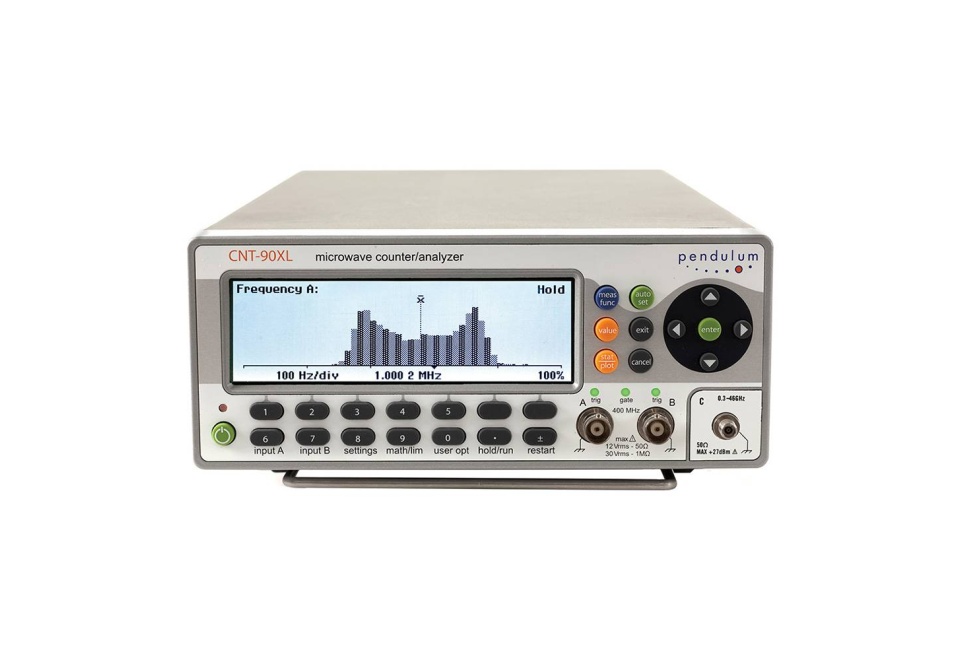

Частотомер CNT-90
Частотомер CNT-90
412015
RUB
Описание
Частотомер CNT-90 представляет собой высокоточный прибор, предназначенный для измерения частоты электрических сигналов.
Основные характеристики:
- Диапазон измеряемых частот: от 0,1 Гц до 200 МГц, что позволяет применять его в широком спектре областей, включая радиоэлектронику, системы связи и другие отрасли.
- Точность измерения: ±0,01% от измеренного значения, обеспечивая высокую точность даже при работе с высокочастотными сигналами.
- Режимы работы: измерение частоты, периода, отношения частот и счет импульсов, что делает CNT-90 универсальным инструментом для решения различных задач.
- Встроенный генератор сигналов: позволяет проводить калибровку и проверку работоспособности прибора.
- Удобный интерфейс: упрощает использование и настройку частотомера.
Преимущества CNT-90:
- Высокая точность измерения
- Широкий диапазон измеряемых частот
- Универсальность применения
- Простота использования
- Надежность и долговечность
Области применения:
- Радиоэлектроника
- Системы связи
- Производство электроники
- Научно-исследовательские лаборатории
- Образовательные учреждения
Технические характеристики
| Измерение частоты | по входам А,В: 0,002 Гц-300 МГц; по входу С: 0.1 - 2,7 ГГц (опция 10); 0.3 - 8 ГГц (опция 13); 0.25 - 14 ГГц (опция 14); 0.25 - 20 ГГц (опция 14B) |
| Измерение периода усредненного сигнала | по входам А,B: 3,3 нс - 500 с по входу С: 330 пс – 10 нс (опция 10) по входу С: 125 пс – 3,3 нс (опция 13) по входу С: 72 пс – 5 нс (опция 14) по входу С: 50 пс – 5 нс (опция 14В) с разрешение 12 цифр |
| Измерение периода одиночного сигнала по входам А,B | 3,3 нс - 1000 с, разрешение 100 пс |
| Измерение периода Back-to-back по входам А,B (CNT-91) | 4 мс - 500 с, разрешение 50 пс RMS |
| Измерение временного интервала А-А,А-В,В-А,В-В | -5 нс - +106 с (обычный расчет) -106 с - +106 с (интеллектуальный расчет) Разрешение: 100/50 пс минимальная ширина импульса: 1,6 нс Интеллектуальный расчет: интервал времени для определения знака (А перед В или А после В) |
| Определение положительной/отрицательной ширины импульса по входам А,В |
2,3 нс - 106 с |
| Фаза выхода А относительно В и выхода В относительно А | -180 - +360° , частота до 160 МГц разрешение: одиночный цикл 0,001°-10 кГц, уменьшение до 1°>10 МГц усреднением можно добиться улучшения разрешения |
| Суммирование по входам А,В | А, В, А+В, А-В, А/В |
| Входы А и В | |
| Соединение | DC (DC-300 МГц) или AC (10 Гц-300 МГц) |
| Импеданс | 1 МОм/20 пФ или 50 Ом |
| Максимальная межканальная разность задержки | 500 пс |
| Чувствительность | DC-100 МГц: 10 мВ (RMS); 100-200 МГц: 30 мВ (RMS); 200-300 МГц: 40 мВ (RMS). |
| Ослабление | х1, х10 |
| Автоматический режим гистерезиса | время: минимальный период гистерезиса (коррекция на гистерезис) частота: 1/3 амплитуды входного сигнала |
| Аналоговый шумовой фильтр | Номинал 100 кГц, RC-типа |
| Цифровой низкочастотный фильтр | Переменная частота среза 1 Гц – 50 МГц |
| Максимальное допустимое напряжение | 1 МОм: 350 В (DC+ACpk) – 440 Гц с уменьшением до 12 В RMS при 1 МГц 50 Ом: 12 В RMS тип разъема: BNC |
| Вход С (опция 10) | |
| Диапазон входных напряжений | 20 мВ – 12 В RMS, 0,1 ГГц-0,3 ГГц; 10 мВ – 12 В RMS, 0,3 ГГц-2,5 ГГц; 20 мВ – 12 В RMS, 2,5 ГГц-2,7 ГГц 40 мВ – 12 В RMS, 2,7 ГГц-3 ГГц 20 мВ – 12 В RMS, 2,5 ГГц-2,7 ГГц |
| Импеданс | 50 Ом номинал |
| Максимальное допустимое напряжение | 12 В RMS, защита с помощью PIN диодов |
| Тип разъема | N-тип, розетка |
| Вход С (опция 13) | |
| Диапазон входных напряжений | 40 мВ – 7 В RMS, 0,2 ГГц-0,3 ГГц; 20 мВ – 7 В RMS, 0,3 ГГц-0,5 ГГц; 10 мВ – 7 В RMS, 0,5 ГГц-3,0 ГГц; 20 мВ – 7 В RMS, 3,0 ГГц-4,5 ГГц 40 мВ – 7 В RMS, 4,5 ГГц-6,0 ГГц 80 мВ – 7 В RMS, 6,0 ГГц-8,0 ГГц |
| Импеданс | 50 Ом |
| Максимальное допустимое напряжение | 7 В RMS |
| Тип разъема | N-тип, розетка |
| Вход С (опция 14 и 14B) | |
| Диапазон входных напряжений | 20 мВ – 7 В RMS, 0,25 ГГц-0,5 ГГц; 10 мВ – 7 В RMS, 0,5 ГГц-14 ГГц; 10 мВ – 7 В RMS, 14 ГГц-18 ГГц (опция 14); 20 мВ – 7 В RMS, 18 ГГц-20 ГГц (опция 14B) |
| Импеданс | 50 Ом |
| Максимальное допустимое напряжение | 7 В RMS |
| Тип разъема | N-тип, розетка |
| Входы и выходы на задней панели | |
| Опорный входной сигнал | 1, 5, 10 МГц, 0,1-5 В RMS, импеданс>1 кОм |
| Опорный выходной сигнал | 10 МГц, >1 В RMS для 50 Ом |
| Вход блокировки | Блокировка всех функций измерений импеданс: примерно 1 кОм, диапазон частот: DC-80 МГц |
| Выход пульсаций | Программируется через интерфейсную шину GPIB/USB период и ширина пульсаций: 20 нс-2 с, разрешением 10 нс; выход: TTL-уровень в 50 Ом |
| Измерительные входы задней панели (А,В или С) | Значение импеданса: 1МОм/50пф или 50 Ом; тип соединения: N-тип, розетка для входа C, BNC для всех остальных входов/ выходов |
| Удержание срабатывания | Диапазон задержки 20 нс-2 с разрешением 10 нс |
| Статистические вычисления | |
| Функции | Максимум, минимум, среднее значение, девиация Алана и стандартная, MAX-MIN |
| Режим выборки | 2 - 2x109 выборок |
| Определение пределов | Значение OFF или Capture, верхний/нижний предел, в пределах/за пределами диапазона |
| Диапазон периода измерений | 2 мкс – 1000 с |
| Математические функции | (К*X+L)/М и (К/X+L)/M. X - текущее показание, К, L и М - константы, вводятся с помощью клавиатуры или устанавливаются как фиксированные опорные значения (Xо) |
| Другие функции | |
| Период измерения | 20 нс – 1000 с для частоты, выброса и среднего значения за период; одиночный цикл для других функций измерения |
| Опорная временная база | Внутренняя/внешняя/автоматическая |
| Удержание показаний | Фиксирует результат измерения, пока не запущено новое измерение |
| Установка | 20 полных наборов установок частотомера могут быть сохранены и восстановлены из внутренней энергонезависимой памяти. 10 ячеек памяти могут быть защищены от записи |
| Вспомогательное меню | Предоставляет доступ к дополнительным функциям |
| Дисплей | 14-разрядный ЖК-дисплей с подсветкой 320х97 пикселей |
| Интерфейс GPIB/USB | |
| Максимальная скорость измерения через универсальную интерфейсную шину GPIB |
2000 показаний в секунду; во внутреннюю память: 250K показаний/с |
| Размер внутренней памяти | До 750K/3500K (CNT-91) показаний |
| USB | Версия 2.0, 12 Мб/с |
| Рабочая температура | От 0 до +50 °С |
| Надёжность | Средняя наработка на отказ 30000 часов |
| Параметры сети (при 25 °С) | AC 90-265В RMS, 45-440 Гц, (<40Вт) |
| Размеры | 210х90х395 мм |
| Вес | 2,7 кг |
Технические характеристики
| Количество каналов: | 2 |
| Число разрядов: | 12 |
| Диапазон частот от: | 2 мГц |
| Диапазон частот до: | 400 МГц |
| Внесен в Госреестр РФ: | № 70888-18 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | CNT-90 |
| Производитель: | Pendulum |
| Госреестр: | Да |
