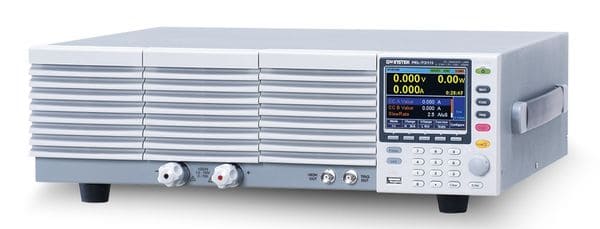

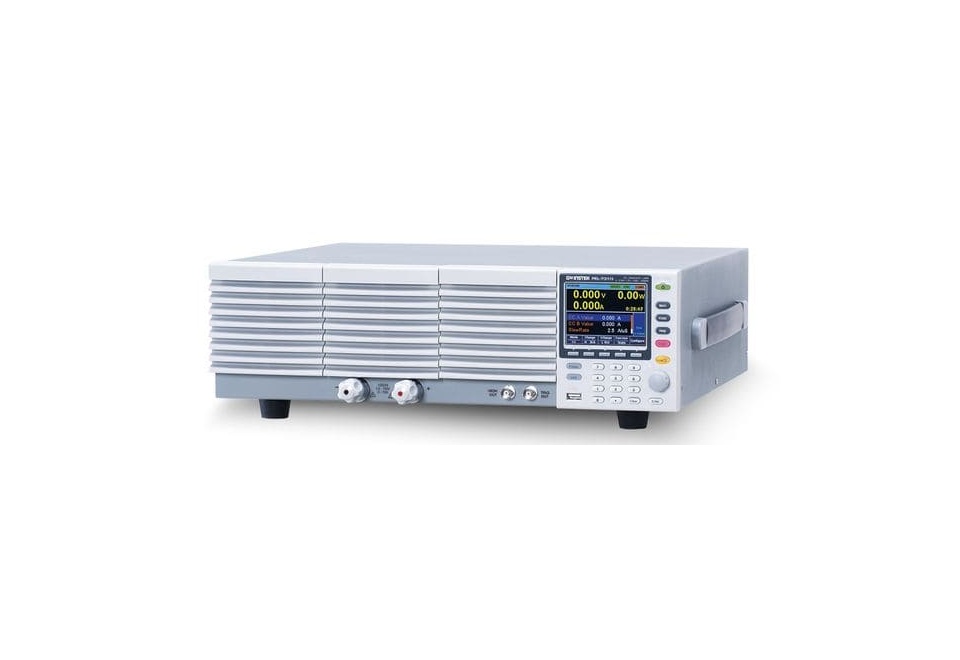

Нагрузка электронная PEL-73111
Нагрузка электронная PEL-73111
565915
RUB
Описание
Электронная нагрузка PEL-73111 предназначена для создания электрического сопротивления с одновременным измерением входных параметров: напряжения и силы постоянного тока, мощности постоянного тока, а также значения электрического сопротивления.
Принцип работы нагрузки основан на формировании изменяемого электрического сопротивления, величина которого автоматически регулируется в зависимости от измеренных значений напряжения и силы постоянного тока на входе, а также выбранных режимов работы. Управление и контроль режимов работы нагрузки осуществляется встроенным микроконтроллером. На лицевой панели нагрузки расположены кнопки и регуляторы для установки требуемых параметров.
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| Входные параметры | ||
| Мощность | 1050 Вт | |
| Ток в нагрузке | 0 … 210 А | |
| Напряжение на нагрузке | 1,5 … 150 В | |
| Параллельное подключение | ||
| Макс. мощность | 5250 Вт | |
| Режим постоянного напряжения | ||
| Диапазон уст. | H: 1,5 … 150 В L: 1,5… 15 В | |
| Дискр. установки | H: 10 мВ / L: 1 мВ | |
| Погрешность уст. | ±(0,1%*Uуст+0,1%*Uконечн) | |
| Режим постоянного сопротивления Статический режим | ||
| Диапазон установки (Ом) | H | 140,0016 С … 2,4 мс (7,1427 мОм … 416,6667 Ом) |
| M | 14,0001 С … 242,4 мкс (71,427 мОм … 4,16667 кОм) | |
| L | 1,40001 С … 24,24 мкс (714,27 мОм … 41,6667 кОм) | |
| Дискр. установки | 2,4 мкс/ 240 мкс/ 24 мкс | |
| Погрешность уст. | ±(0,5%*Rуст+0,5% Rконеч) + Uвх/500 кОм | |
| Режим постоянного сопротивления Динамический режим | ||
| Диапазон скорости | H | 1,6 мА … 1,6 А/мкс |
| M | 160 мкА … 160 мА/мкс | |
| L | 16 мкА … 16 мА/мкс | |
| Погрешность уст. | ±(0,2%*Уст*7+5 мкс) | |
| Разрешение | 0,6 мкА … 6 мА | |
| Диапазон уст. периода (T1 и Т2) | 0,025 мс … 10 мс 1 мс … 30 с | |
| Погрешность уст. тока | 0,4 % от предела | |
| Дискретность уст. периода | 1 мкс / 1 мс | |
| Погрешность | 1 мкс / 1 мс + 100 ppm | |
| Режим постоянного тока Статический режим | ||
| Диапазон установки | H | 0 … 210 А |
| M | 0 … 21 А | |
| L | 0 … 2,1 А | |
| Дискретность уст. | 10 мА, 1 мА, 0,1 мА | |
| Погрешность уст. | ±(0,2%*Iуст+0,1%*I конечн) + Uвх/500 кОм При параллельном объединении: ±(1,2%*Iуст+1,1%*I конечн) | |
| Режим постоянного тока Динамический режим | ||
| Диапазон скорости | H | 16 мА … 16 А/мкс |
| M | 1,6 мА … 1,6 А/мкс | |
| L | 160 мкА … 160 мА/мкс | |
| Погрешность уст. | ±(0,2%*Уст*7+5 мкс) | |
| Разрешение | 0,6 мкА … 6 мА | |
| Диапазон уст. периода (T1 и Т2) | 0,025 мс … 10 мс 1 мс … 30 с | |
| Погрешность уст. тока | 0,4 % от предела | |
| Дискретность уст. периода | 1 мкс / 1 мс | |
| Погрешность | 1 мкс / 1 мс + 100 ppm | |
| Режим постоянной мощности | ||
| Диапазон установки | H | 105 … 1050 Вт |
| M | 10,5 … 105 Вт | |
| L | 1,05 … 10,5 Вт | |
| Дискретность уст. | 100 мВт, 10 мВт, 1 мВтт | |
| Погрешность уст. | ±(0,6%*Pуст+1,4% Pконеч) | |
| Защита | ||
| OVP | Регулируемая, Отключение нагрузки при 110% от номинального напряжения | |
| OCP | 0,2 … 231 А | |
| OPP | 1 … 1155 Вт | |
| OHP | Отключение нагрузки при достижении температуры радиатора 95°C | |
| UVP | 0 … 150 В, отключении нагрузки при обнаружении заданного значения | |
| REV | По внутреннему диоду. Отключение нагрузки при неверном подключении | |
| Измерение | ||
| Вольтметр | ±(0,1%*Uизм+0,1%*Uконечн) | |
| Амперметр | ±(0,2%*Iизм+0,3%*Iконечн) | |
| Амперметр (парал. подкл.) | ±(1,2%*Iизм+1,1%*Iконечн) | |
| Общие характеристики | ||
| Напряж. питания | 100 - 230 В ±10% ; 50/60 Гц ± 2 Гц | |
| Интерфейсы | USB ,RS-232, GPIB (опция) | |
| Габ. размеры | 429,5 х 128 х 400 мм | |
| Масса | 17 | |
Технические характеристики
| Количество каналов: | 1 |
| Входное напряжение (до), В: | 150 |
| Входной ток, А: | 210 |
| Максимальная мощность, Вт: | 1050 |
| Внесен в Госреестр РФ: | № 76426-19 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | PEL-73111 |
| Производитель: | GW Instek |
| Госреестр: | Да |
