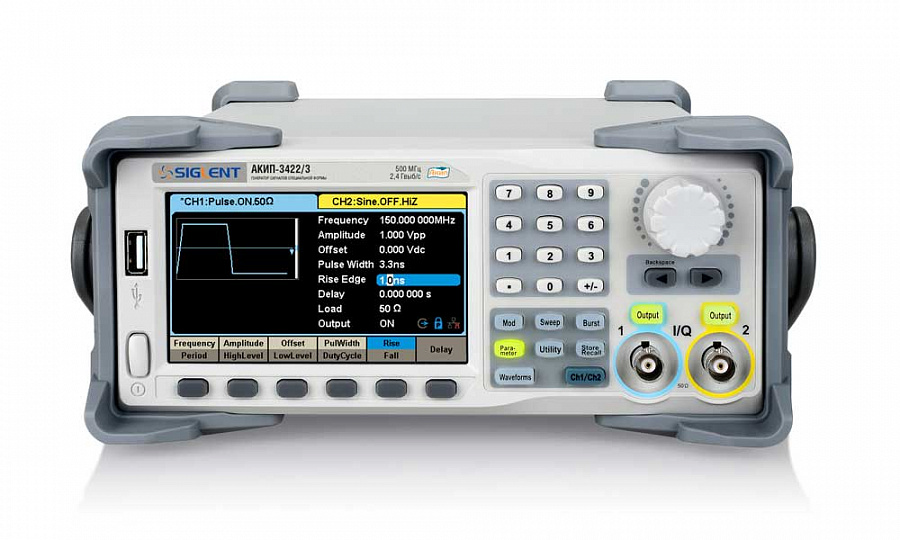

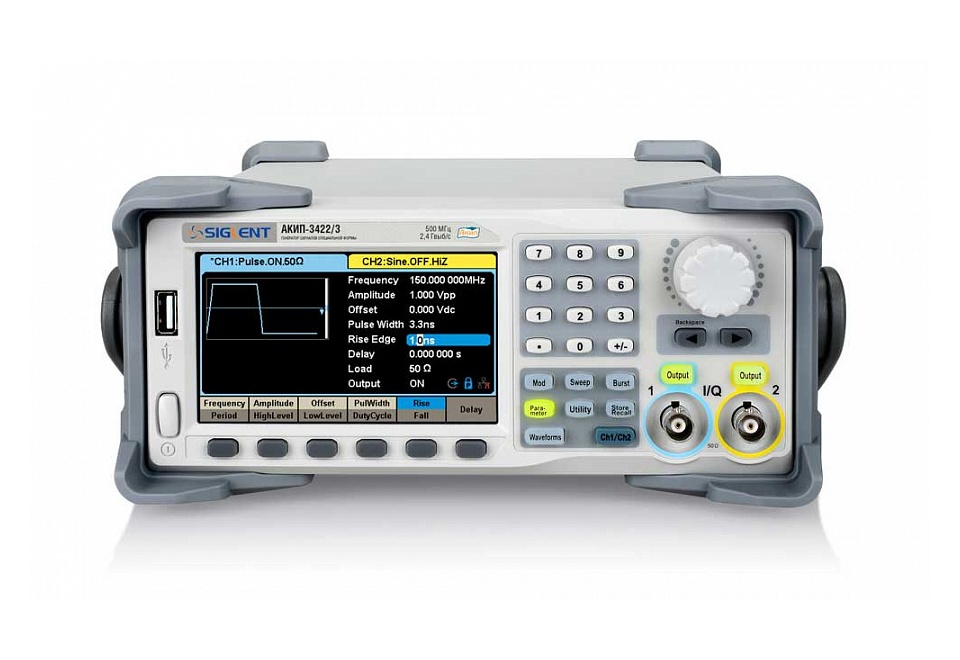

Генератор сигналов многофункциональный АКИП-3422/3
Генератор сигналов многофункциональный АКИП-3422/3
599830
RUB
Описание
АКИП-3422/3: Универсальный генератор сигналов
Генератор сигналов специальной формы АКИП-3422/3 представляет собой высокоточный лабораторный прибор, предназначенный для широкого спектра измерительных и тестовых задач.
Функциональные возможности:
- Генерация сигналов:
Стандартных форм (синусоидальная, прямоугольная, треугольная/пила, импульсная, белый шум).
Произвольных форм с частотой до 50 МГц. - Модуляция:
Амплитудная (АМ), амплитудная с подавлением несущей (DSB-AM)
Частотная (ЧМ), фазовая (ФМ)
Широтно-импульсная (ШИМ).
Опциональная IQ-модуляция. - Дополнительные режимы:
Свипирование частоты (ГКЧ).
Формирование пакетов импульсов.
Генерация псевдослучайной двоичной последовательности (ПСДП/PRBS) с битрейтом до 300 Мбит/с. - Измерение: Частотомер для диапазона 100 мГц - 400 МГц.
- Интерфейсы: USB, LAN, опционально GPIB.
Технические характеристики:
- 2 независимых канала вывода.
- Диапазон частот (синус): 1 мкГц – 500 МГц.
- Разрешение по частоте: 1 мкГц.
- Разрядность ЦАП: 16 бит.
- Память СПФ: 20 МБ.
- Частота дискретизации: до 2,4 ГГц (2x интерполяция).
- Динамический диапазон: 80 дБ.
Принципы работы:
- Прямой цифровой синтез (DDS) для обеспечения стабильности и точности генерируемых сигналов.
- Технология TrueArb для формирования достоверных сигналов произвольной формы.
EasyWave для формирования сигналов СПФ.
Интерфейс: Цветной графический сенсорный дисплей (диагональ 11 см, разрешение 480x272).
Технические характеристики
| Параметр | Значение |
|---|---|
| Выходные параметры (Канал 1/ Канал 2) | |
| Частотный диапазон (для синуса) | 1 мкГц – 500 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | ± 1*10-6 |
| Частота дискретизации | 2,4 ГГц (2 х Интерполяция) |
| Выходной уровень(синус, 50 Ом) | 1 мВ - 10 В пик - пик (≤ 40 МГц) 1 мВ - 5 В пик - пик ( > 40 . .. 120 МГц) 1 мВ – 2 ,5 В пик - пик ( > 120 . .. 160 МГц) 1 мВ – 1,5 В пик - пик ( > 160 . .. 350 МГц) 1 мВ – 0 ,64 В пик - пик ( > 350 МГц) |
| Погрешность установки уровня | ±(1 % + 1 мВпп), 10 кГц синус, 0 В смещение |
| Выходное сопротивление | 1 МОм/ 50 Ом |
| Синусоида | |
| Коэффициент гармоник | ≤ - 65 дБн от 0 до 1 МГц < - 60 дБн свыше 1 МГц до 60 МГц < - 50 д Бн свыше 60 МГц до 100 МГц < - 40 дБн свыше 100 МГц до 200 МГц < - 30 дБн свыше 200 МГц до 300 МГц < - 28 дБн свыше 300 МГц |
| КНИ (коэффициент нелинейных искажений) | < 0, 075 % ( 0 дБм , 1 0 Гц – 20 кГц) |
| Негармонические составляющие | - 60 дБн ≤ 350 МГц - 55 дБн > 350 МГц |
| Прямоугольник | |
| Частотный диапазон | 1 мкГц –120 МГц |
| Время нарастания / спада | ≤ 2,4 нс |
| Выброс | < 3% (100 кГц, 1 Впик - пик, 50 Ом) |
| Перестраиваемая скважность | 10 – 90% |
| Джиттер (скз) | ≤ 150 пс (1 Впик - пик, 50 Ом) |
| Выходной уровень (50 Ом) | 1 мВ - 1 0 В пик - пик (≤ 2 0 МГц) 1 мВ - 5 В пик - пик ( > 20 МГц) |
| Пила, треугольник | |
| Диапазон частот | 1 мкГц – 5 МГц |
| Нелинейность | < 1% |
| Перестраиваемая скважность | 0 – 100% |
| Выходной уровень (50 Ом | 1 мВ - 10 В пик - пик |
| Импульс | |
| Диапазон частот | 1 мкГц – 150 МГц |
| Длительность импульса | От 3,3 нс (разрешение: 100 пс) |
| Погрешность установки длительности | ± (0,01%+0,3 нс ) |
| Время нарастания / спада | от 2 нс (разрешение 100 пс) |
| Диапазон изменения скважности | 0, 001 % - 99, 999 % |
| Выброс | < 3 % (100 кГц, 1 Впик - пик, 50 Ом, фронт 2 нс) |
| Джиттер (скз) | ≤ 100 пс (1 Впик - пик 50 Ом) |
| Выходной уровень (50 Ом) | 1 мВ - 10 В пик - пик (≤ 2 0 МГц) 1 мВ - 5 В пик - пик ( > 20 МГц) |
| Белый шум | |
| Полоса частот ( - 3дБ ) | 80 МГц – 500 МГц |
| Выходной уровень (50 Ом) | 1 мВ – 0,54 В скз |
| Произвольная форма (СПФ) | |
| Диапазон частот | 1 мкГц –50 МГц |
| Разрешение ЦАП | 16 бит |
| Частота дискретизации (максимальная) | 300 МГц ( TrueArb ), 1,2 ГГц ( DDS) |
| Джиттер (скз) | ≤ 100 пс |
| Выходной уровень (50 Ом) | 1 мВ - 10 В пик - пик (≤ 20 МГц) 1 мВ - 5 В пик - пик ( >20 МГц) |
| Пакетный режим | |
| Формы сигналов | Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс |
| Частота несущей | 2 мГц – 500 МГц |
| Виды запуска | По счету (1 ... 1000000 имп. – при минимальной длитлительности 1 мкс), непрерывный, по строб - импульсу) |
| Начальная / конечная фаза | 0° - +360° |
| Период повторения | 1 мкс – 1000 с ± 1% |
| Источник строб - импульса | Внешний, внутренний |
| Источник синхронизации | Внешний, внутренний, ручной |
| АЧ, ЧМ | |
| Формы несущей | Синус, прямоугольник, пила, треугольник, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, прямоугольник , пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц) |
| Коэффициент АМ | 0 - 1 20 % (АМ) |
| Девиация ЧМ | 0 МГц – 250 МГц |
| ФМ | |
| Формы несущей | Синус, прямоугольник , пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, прям оугольник , пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц) |
| Диапазон установки девиации фазы | 0 º - 360 , 0 º |
| ЧМН, АМН | |
| Формы несущей | Синус, прямоугольник , пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутре ннее) | Меандр (скважность 50 %, частота 1 мГц – 1 МГц) |
| ШИМ | |
| Формы несущей | Импульс |
| Модулирующее колебание (внутреннее) | Синус, прямоугольник , пила, произвольная , шум |
| Диапазон частот | 1 мГц – 1 МГц |
| Источник модуляции | Внешний/внутренний |
| ГКЧ | |
| Формы несущей | Синус, прямоугольник, пила, произвольная |
| Время качания | 1 мс - 500 с ± 1 % |
| Закон качания | Линейный или логарифмический |
| Тип качания | Возрастание или убывание |
| Источник синхронизации | Внешний, внутренний, ручной |
| Частотомер | |
| Частотный диапазон | 100 мГц - 400 МГц |
| Измерения | Частота, период, +/- длительность, скважность |
| Вход | 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл |
| Чувствительность | 100 мВскз ( < 100 МГц) 200 мВскз (100 - 200 МГц) 500 мВскз (> 200 МГц) |
| ПСДП | |
| Скорость передачи данных (максимум) | 300 Мбит/с |
| Длина последовательности | 2 m-1 , m = 3,4 ..., 32 |
| Время нарастания | 2 нс – 1 мкс |
| Выходной уровень (50 Ом) | 1 мВ - 1 0 В пик - пик (≤ 4 0 Мбит/с ) 1 мВ - 5 В пик - пик ( > 40 - 240 Мбит/с ) 1 мВ – 2,5 В пик - пик ( > 240 Мбит/с ) |
| Входов/Выходов | |
| Вход внешней синхронизации (AUX) | Входной уровень: 5,5 Вмакс; время отклика: ≤ 600 нс; входное сопротивление: 100 кОм ; длительность импульса: от 100 нс |
| Выход сигнала синхронизации (AUX) | Выходной уровень: 3,8 В ; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц |
| Выход SYNC (AUX) | Выходной уровень: TTL; длительность импульса: 26,7 нс; выходное сопротивление: 100 Ом; максимальная частота: 1 0 МГц |
| Вход внешней модуляции (AUX) | Диапазон частот: 0 – 50 кГц; глубина модуляции (100 %) 11 – 13 В ; с опротивление 10 кОм |
| Общие данные | |
| ЖК - дисплей | Цветной графический сенсорный, диагональ 11 см, разрешение: 480 х 272 |
| Напряжение питания | 220 В ( ± 15 %), 50 / 60 Гц |
| Габаритные размеры | 107 × 260 × 296 мм |
| Масса | 3,43 кг |
Технические характеристики
| Количество каналов: | 2 |
| Рабочая частота (до), Гц: | 500000000 |
| Частота дискретизации, Гвыб/сек: | 0.3 |
| Max длина записи, млн. точек: | 20000000 |
| Внесен в Госреестр РФ: | № 71343-18 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | 3422/3 |
| Производитель: | АКИП |
| Госреестр: | Да |
