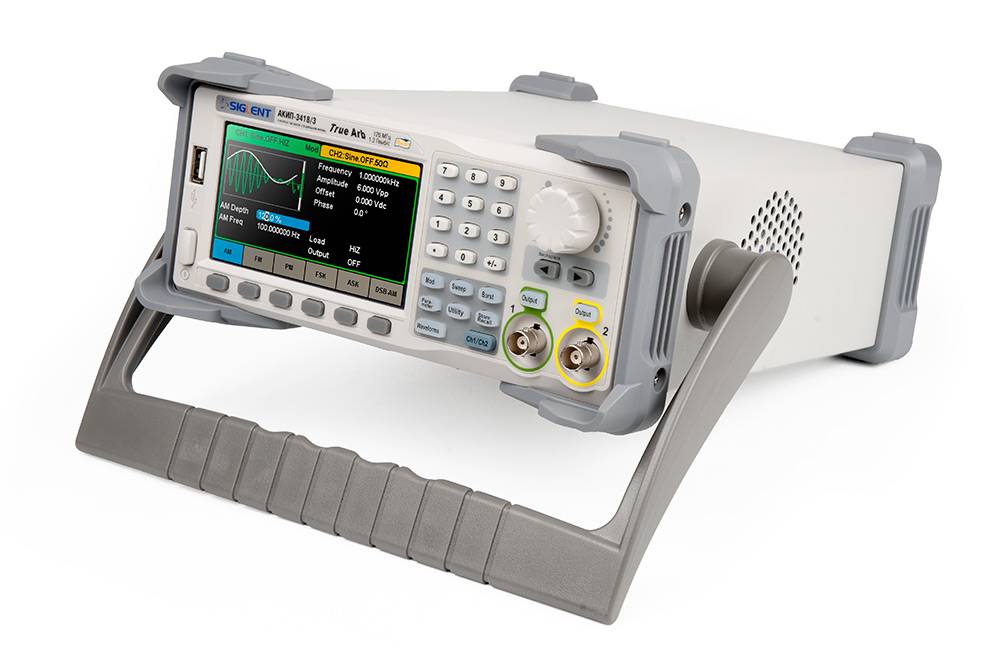

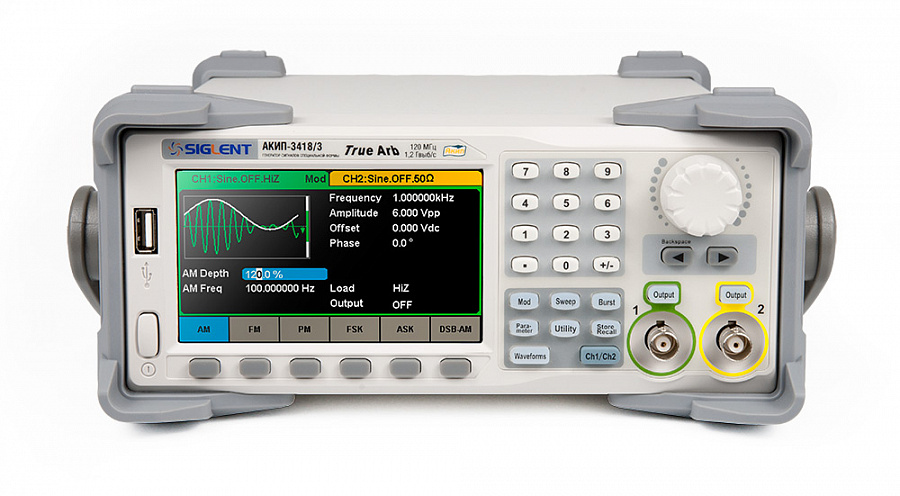

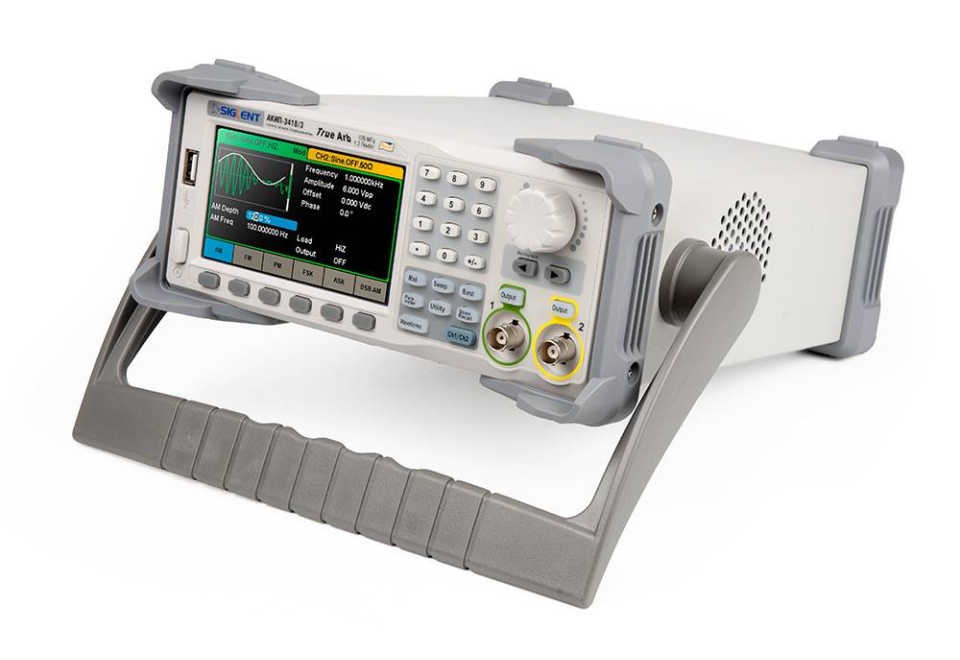

Генератор сигналов произвольной формы АКИП-3418/3
Генератор сигналов произвольной формы АКИП-3418/3
105735
RUB
Описание
АКИП-3418/3: Генератор сигналов произвольной формы
Аппарат АКИП-3418/3 представляет собой высокоточный и надежный генератор сигналов произвольной формы, предназначенный для применения в профессиональной сфере.
Основные характеристики:
- Двухканальная архитектура: Позволяет генерировать два независимых сигнала одновременно.
- Широкий диапазон частот: От 1 мкГц до 120 МГц.
- Высокая точность установки частоты: Опорный генератор обеспечивает погрешность ±1×10-6, с возможностью повышения точности до ±2×10-7 (опционально).
- Высокие выходные уровни: От 1 мВпик-пик до 10 Впик-пик.
- Выходной импеданс: 50 Ом.
- Встроенный ЦАП с разрешением 16 бит и памятью 8 МБ: Позволяет формировать различные виды модуляции, включая амплитудную (АМ), частотную (ЧМ) и фазовую (ФМ) модуляцию, а также их комбинации (АМн, ЧМн).
Дополнительная информация:
Аппарат АКИП-3418/3 является универсальным инструментом для тестирования, измерения и анализа различных электронных устройств и систем.
Технические характеристики
| Параметр | Значение |
|---|---|
| Выходные параметры (Кан 1/Кан 2) | |
| Частотный диапазон (для синуса) | 1 мкГц – 120 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | ±1х10-6 |
| Выходной уровень (50 Ом) | 1 мВ - 10 Впик-пик (≤ 20 МГц) |
| 1 мВ - 5 Впик-пик ( > 20 МГц) | |
| Выходное сопротивление | 1 МОм/ 50 Ом |
| Синусоида | |
| Погрешность установки уровня на 100 кГц | ±(1 % + 1 мВпик-пик) |
| Фазовый шум | -116 дБн/Гц при отстройке 100 кГц |
| КНИ (коэфф. нелин. искажений) | < 0,1 % (до 20 кГц, 1 Впик-пик) |
| Коэффициент гармоник | ≤ - 65 дБн от 0 до 1 0 МГц < - 60 дБн свыше 10 МГц до 20 МГц < - 55 дБн свыше 20 МГц до 40 МГц < - 50 дБн свыше 40 МГц до 60 МГц < - 45 дБн свыше 60 МГц до 80 МГц < - 40 дБн свыше 80 МГц до 100 МГц < - 38 дБн свыше 100 МГц до 120 МГц |
| КНИ (коэфф. нелин. искажений) | < 0, 075 % ( 0 дБм , 1 0 Гц – 20 кГц) |
| Негармонические составляющие | - 70 дБн ≤ 50 МГц - 65 дБн > 50 МГц |
| Меандр | |
| Частотный диапазон | 1 мкГц – 25 МГц |
| Время нарастания/спада | < 9 нс |
| Выброс | < 3% |
| Перестраиваемая скважность | 0,001 – 99,999% |
| Джиттер | ≤ 150 пс |
| Пила, треугольник | |
| Диапазон частот | 1 мкГц – 1 МГц |
| Нелинейность | < 1% |
| Перестраиваемая скважность | 0,0 – 100,0% |
| Импульс | |
| Диапазон частот | 1 мкГц – 25 МГц |
| Длительность импульса | От 16,3 нс |
| Время нарастания/спада | 8,4 нс – 22,4 с, разрешение 100 пс |
| Диапазон изменения скважности | 0,001% - 99,9999% |
| Выброс | < 3% |
| Джиттер | < 150 пс |
| Белый шум | |
| Полоса частот (белый шум) | 120 МГц (- 3 дБ) |
| Произвольная форма (СПФ) | |
| Диапазон частот | 1 мкГц – 20 МГц |
| Длина памяти | 8 – 8 М точек |
| Разрешение ЦАП | 14 бит |
| Частота дискретизации | 5 МГц ( TrueArb ), 300 МГц ( DDS) |
| Джиттер | ≤ 150 нс |
| Пакетный режим | |
| Формы сигналов | Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс |
| Виды запуска | По счету (1 … 1000000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу |
| Нач./конеч. фаза | 0° - +360° |
| Период повторения | 1 мкс – 10 00 с ± 1% |
| Источник строб-импульса | Внешний |
| Источник синхронизации | Внешний, внутренний, ручной |
| АЧ, ЧМ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц) |
| Коэффициент АМ | 0 - 120 % (АМ) |
| ФМ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц) |
| Диапазон установки девиации фазы | 0º - 360,0º |
| ЧМН, АМН | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Меандр (скважность 50 %, частота 1 мГц – 1 МГц) |
| ШИМ | |
| Диапазон частот | 500 мкГц – 1 МГц |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, произвольная (частота до 50 кГц) |
| Источник модуляции | Внешний/внутренний |
| ГКЧ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Время качания | 1 мс - 500 с ± 1 % |
| Закон качания | Линейный или логарифмический |
| Тип качания | Возрастание или убывание |
| Источник синхронизации | Внешний, внутренний, ручной |
| Частотомер | |
| Частотный диапазон | 100 мГц - 200 МГц |
| Разрешение | 6 разрядов |
| Измерения | Частота, период, +/- длительность, скважность (F ≤ 10 МГц; U ≤ 5 Впик-пик) |
| Статистика | относительные значения (PPM) |
| Вход | 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл |
| Чувствительность | 100 мВ скз ( < 100 МГц), 200 мВ crp (100 - 200 МГц) |
| Параметры дополнительных входов/выходов | |
| Вход/выход внешнего опорного сигнала | 10 МГц; уровень: входной уровень : 1,4 – 3,3 В пик - пик ; |
| Вход внешней синхронизации | Входной уровень: КМОП ; время отклика : ≤ 600 нс; входное сопротивление: 100 кОм |
| Выход сигнала синхронизации | Входной уровень: КМОП ; время отклика : ≤ 600 нс; входное сопротивление: 100 кОм |
| Выход SYNC | Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 10 0 Ом; максимальная частота: 1 МГц |
| Вход внешней модуляции | глубина модуляции (100 %) 11 – 13 В ; с опротивление 10 кОм |
| Общие данные | |
| ЖК-дисплей | Цветной графический, диагональ 11 см, разрешение: 480х272 |
| Напряжение питания | 220 В (± 15 %), 50 / 60 Гц |
| Габаритные размеры | 107 × 260 × 296 мм |
| Масса | 3,43 кг |
Технические характеристики
| Количество каналов: | 2 |
| Рабочая частота (до), Гц: | 120000000 |
| Частота дискретизации, Гвыб/сек: | 0.3 |
| Max длина записи, млн. точек: | 8000000 |
| Внесен в Госреестр РФ: | № 66780-17 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | 3418/3 |
| Производитель: | АКИП |
| Госреестр: | Да |
