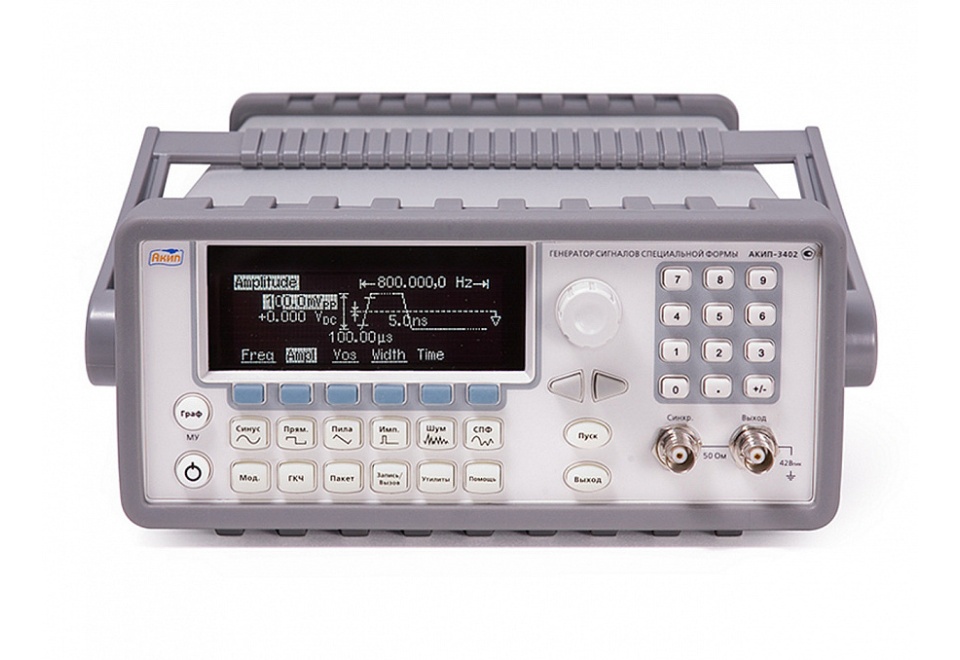

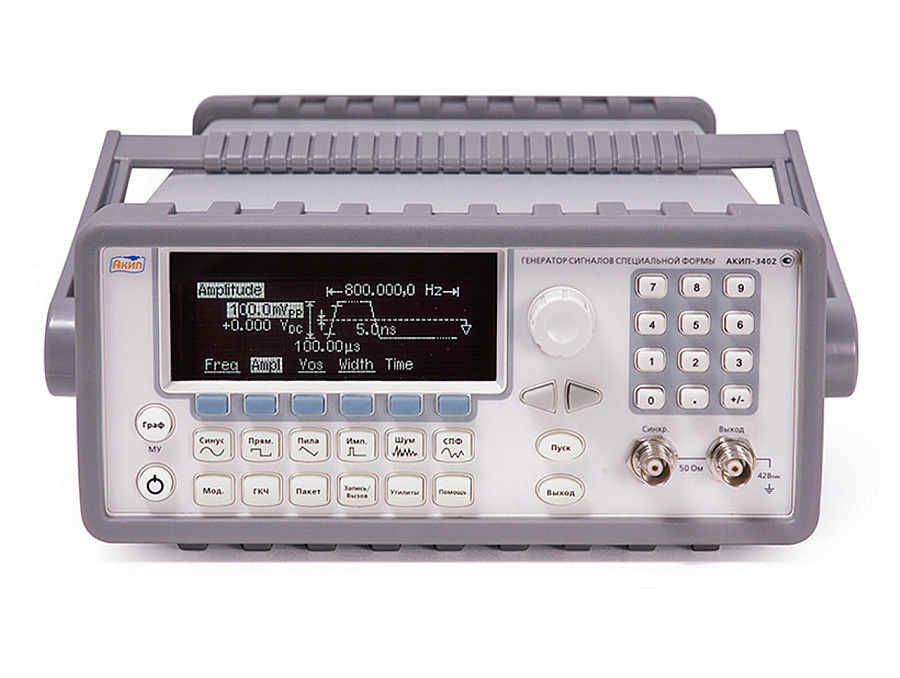

Генератор сигналов специальной формы АКИП-3402
Генератор сигналов специальной формы АКИП-3402
153900
RUB
Описание
Генератор сигналов АКИП-3402:
АКИП-3402 – это высокоточный современный генератор сигналов произвольной формы, предназначенный для анализа и испытаний радиоэлектронных устройств.
Прибор отличается высокой точностью измерений и надежностью конструкции, обеспечивая защиту от внешних механических воздействий. АКИП-3402 способен генерировать широкий спектр электромагнитных сигналов, включая синусоидальные, пилообразные, прямоугольные, импульсные и другие формы.
Генератор АКИП-3402 широко используется в научно-исследовательской и инженерной деятельности для отладки и ремонта радиоэлектронного оборудования.
Преимущества:
- Высокая точность измерений с низким процентом искажений.
- Прочная и долговечная конструкция.
- Простота использования, доступная даже для начинающих специалистов.
- Универсальность: генерация как стандартных, так и сигналов произвольной формы.
- Оптимальное соотношение цены и качества.
Технические характеристики:
- Технология – прямой цифровой синтез.
- Возможность сохранения данных в памяти прибора.
- Работа как в настольном варианте, так и в составе приборной стойки.
- Простая настройка.
- Диапазон частот для синуса – до 50 МГц, для меандра – до 25 МГц.
- Разрешение по частоте – 1 мкГц.
- Генерация различных форм сигналов: пила, треугольник, шум, постоянное смещение.
- Пять режимов формирования сигнала произвольной формы.
- Установка сопротивления нагрузки до 1 МОм.
- Разрядность ЦАП – 14 бит.
- Частота дискретизации – 125 МГц.
- Память – 256 000 точек.
Дополнительные функции:
- ЖК-экран.
- Режимы модуляции: АМ, ФМ, ЧМ, ИМ, ГКЧ, фазо-частотная манипуляция.
- Перестраиваемое время нарастания.
- Параллельный выход данных 16 бит.
- Возможность подключения к компьютеру.
- Вход внешней опорной частоты.
- Поддержка синхронной работы нескольких генераторов.
- Синхро-вход и выход.
Технические характеристики
| Параметр | Значение |
|---|---|
| Выходные параметры (Канал 1/ Канал 2) | |
| Частотный диапазон | 1 мкГц - 50 МГц (для синуса) |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | ± 20*10 - 6( опционально ± 5*10 - 7 ) |
| Выходной уровень | 10 мВ...1 0 В пик - пик на нагрузке 50 Ом |
| Синусоида | |
| Погрешность установки уровня на 1 кГц | ± (1%+1 мВ пик ) ± 5*10 - 7 (10 МГц опция 01) |
| Неравномерность АЧХ относительно 1 кГц | 0,1 дБ при частоте менее 100 кГц, 0,15 дБ для частот от 100 кГц до 5 МГц, 0,3 дБ для частот от 5 МГц до 20 МГц, 0,5 дБ для частот от 20 до 50 МГц |
| Коэффициент гармоник (при уровне не более 1Впик) | ≤ - 70 дБн (0 ,04%) до 20 кГц, < - 65 дБн до 100 кГц, < - 50 дБ до 1 МГц, < - 40 дБн до 20 МГц , < - 35 дБн до 50 МГц |
| Постоянное смещение | |
| Диапазон | ± 5 В нанагрузке 50 В (пиковое значение AC + DC ) |
| Погрешность установки | ± (2% от смещения +0,5% от амплитуды сигнала) |
| Меандр | |
| Частотный диапазон | 1 мкГц - 25 МГц |
| Время нарастания/спада | < 10 нс |
| Выброс | < 2% |
| Перестраиваемая скважность | 20% - 80% (до 10 МГц), 40 – 60% (до 25 МГц) |
| Погрешность установки скважности | ±1% для скважности 50% |
| Джиттер | 200 пс |
| Пила, треугольник | |
| Диапазон частот | 1 мкГц – 200 кГц |
| Нелинейность | < 0,1% |
| Перестраиваемая скважность | 0,0 – 100,0% |
| Импульс | |
| Диапазон частот | 500 мкГц – 10 МГц |
| Длительность импульса | От 20 нс |
| Время нарастания/спада | < 10 нс |
| Диапазон изменения времени нарастания | От 5 до 100 нс |
| Диапазон изменения скважности | 0,000,000,2% - 99,999,999, 8% |
| Шум | |
| Полоса частот (белый шум) | 20 МГц (типично) |
| Произвольная форма | |
| Диапазон частот | 1 мкГц – 10 МГц |
| Длина памяти | 2 – 256 тысячи точек |
| Разрешение ЦАП | 14 бит (включая знак) |
| Частота дискретизации | 125 МГц |
| Память | 4 ячейки |
| Параметры сигнала | Минимальное время нарастания 30 нс, линейность 0,1%, джиттер 6 нс |
| Пакетный режим | |
| Формы сигналов | Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс |
| Виды запуска | По счету (от 1 до 50000 импульсов – при минимальной длительности 1 мкс ), по строб - импульсу |
| Период повторения | 1 мкс – 500 с |
| Параллельный выход | |
| Тактовая частота | 50 МГц |
| Уровень | ТТЛ |
| Длина последовательности | 2...256 тысяч символов |
| АЧ, ЧМ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц) |
| Девиация частоты | До 25 МГц (пиковая) |
| Коэффициент АМ | 1...120 % (АМ); разрешение 0,1 % |
| ФМ | |
| Формы несущей | Синус, меандр, пила, произвольная1 |
| Диапазон частот | такой же, как у основного сигнала |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная |
| Диапазон модулирующих частот | 2 мГц...20 кГц |
| Диапазон установки девиации фазы | от 0 º до 360 , 0 º |
| ИМ | |
| Диапазон частот | 500 мкГц – 10 МГц |
| Форма несущей | Меандр (импульс) |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная |
| Диапазон модулирующих частот 2 мГц...20 кГц коэфф . модуляции (по длительности) | 2 мГц...20 кГц 0 %...100% ; разрешение 0,1 % |
| ГКЧ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Диапазон частот | такой же, как у основного сигнала |
| Время качания | 1 мс...500 с |
| Закон качания | Линейный или логарифмический |
| Тип качания | Возраст ание или убывание |
| Общие данные | |
| Напряжение питания | 220 В ( ± 15 %), 50 / 60 Гц |
| Интерфейсы ДУ (стандартно) | USB, LAN, GPIB |
| Габаритные размеры | 107 × 224 × 380 мм |
| Масса | 3 , 6 кг |
Технические характеристики
| Количество каналов: | 1 |
| Рабочая частота (до), Гц: | 50000000 |
| Частота дискретизации, Гвыб/сек: | 0.13 |
| Max длина записи, млн. точек: | 256000 |
| Внесен в Госреестр РФ: | № 40102-08 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | 3402 |
| Производитель: | АКИП |
| Госреестр: | Да |
