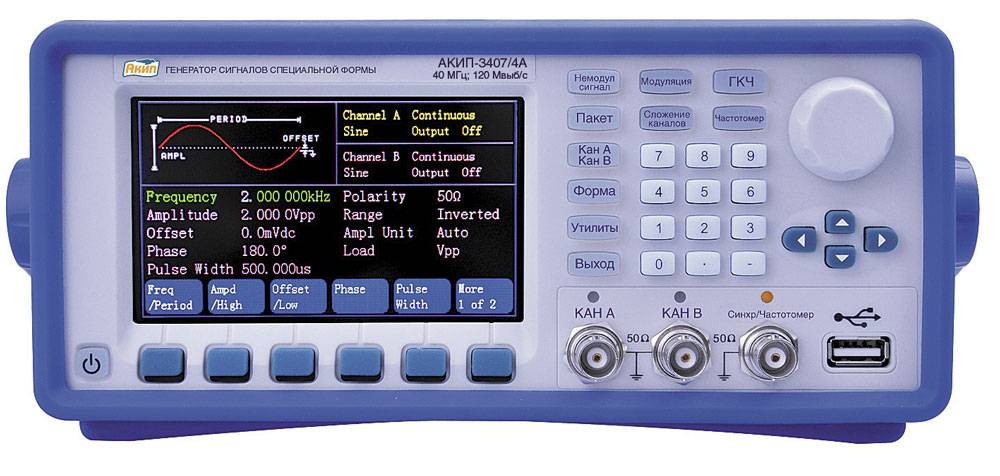

Генератор сигналов специальной формы АКИП-3407/4А
Генератор сигналов специальной формы АКИП-3407/4А
37843 RUB
Описание
Генератор сигналов АКИП-3407/4А: Высокоточный инструмент для специалистов
Генератор сигналов АКИП-3407/4А, реализованный на основе технологии DDS, предназначен для высокоточного воспроизведения электрических сигналов и импульсов с заданной формой и частотой в диапазоне от 1 мкГц до 40 МГц. Данный прибор находит широкое применение в радиоэлектронике для проверки работоспособности, разработки и ремонта сложной аппаратуры.
Ключевые технические характеристики:
- Два независимых канала с ЦАП разрядностью 14 и 10 бит
- Импеданс до 50 Ом
- Режим суммирования (SUM)
- Встроенный частотомер
- Функция свипирования
- TFT-экран диагональю 11 см
Технология прямого цифрового синтеза DDS обеспечивает высокую точность воспроизводимых сигналов. Пользователь получает полный контроль над параметрами сигнала и может регулировать каждый из них индивидуально с помощью механических кнопок и поворотных переключателей. Генераторы на основе DDS обладают повышенной долговечностью, поскольку источники сигнала не подвержены температурному дрейфу.
АКИП-3407/4А способен работать автономно без подключения к компьютеру. Однако подключение к ПК открывает дополнительные возможности для документирования данных и дистанционного управления. Для отображения параметров воспроизводимого сигнала используется ЖК-дисплей, выводящий информацию в графическом и цифровом формате, что упрощает восприятие и позволяет специалисту сосредоточиться на выполнении своих задач.
Независимые выходы генератора могут генерировать два сигнала с идентичными или различными параметрами одновременно. Данная особенность позволяет заменить две одноканальные модели, сокращая количество приборов, необходимых для оснащения радиоэлектронной лаборатории.
Технические характеристики
| Параметр | АКИП 3407/1А | АКИП 3407/2А | АКИП 3407/3А | АКИП 3407/4А | АКИП 3407/5А |
| Частотный диапазон | 1 мкГц...10 МГц | 1 мкГц...20 МГц | 1 мкГц...30 МГц | 1 мкГц...40 МГц | 1 мкГц...60 МГц |
| Основные выходные параметры (Выход А/В) | |||||
| Разрешение | 1 мкГц (1 мкГц – 1 кГц)/ 1 мГц (> 1 кГц); 7 разрядов | ||||
| Погрешность частоты | Стандартно: ± 5х10 -5 + 1 мкГц | ||||
| Выходной уровень | Частота < 20 МГц: 0,1 мВпик ...10 Впик (50 Ом); 0,2 мВпик ...20 Впик (1 МОм) Частота > 20 МГц: 0,1 мВпик ...7,5 Впик (50 Ом); 0,2 мВпик ...15 Впик (1 МОм) | ||||
| Разрешение | 0,2 мВпик (<2 В); 2 мВпик (>2 В) | ||||
| Погрешность уровня | ±(1% от уст. + 1 мВ) | ||||
| Постоянное смещение | ± 5 В (на 50 Ом), разрешение 2 мВ, погрешность ±(1% + 1 мВ) | ||||
| Длина памяти | 4...4096 точек | ||||
| Выходное сопротивление | 1 МОм/ 50 Ом | ||||
| Синусоида | |||||
| Уровень гармоник относительно уровня основной частоты | АКИП-3407/1А....4А : -60 дБн в диапазоне до 5 МГц; -50 дБн в диапазоне 5 МГц ... 35 МГц АКИП-3407/5А : -60 дБн в диапазоне до 1 МГц; -50 дБн в диапазоне 1 МГц ... 30 МГц; -45 дБн в диапазоне 30 МГц ... 60 МГц | ||||
| Сумм. гармонические искажения | ? 0,1% (на частотах до 20 кГц) | ||||
| Меандр | |||||
| Время нарастания | ? 20 нс | ||||
| Скважность | 0,1 % - 99,9 % | ||||
| ТТЛ-выход | |||||
| Время нарастания/спада | ? 20 нс | ||||
| Низкий уровень | < 0,3 В | ||||
| Режим свипирования | > 4 В | ||||
| Произвольная форма (Выход А/В) | |||||
| Частота дискретизации | 120 МГц | 150 МГц | |||
| Формы сигнала | 5 форм редактируемых пользователем (ячейки памяти NoNo 15...19) | ||||
| Длина памяти | 4096 точки | ||||
| Разрешение ЦАП | 14 бит (Выход A), 10 бит (Выход B) | ||||
| Модуляция (Выход А) | |||||
| Виды модуляции | АМ, ЧМ, ФМ, ШИМ, ЧМн, ФМн | ||||
| Глубина АМ | 1...120% | ||||
| Частота модуляции | 1 мкГц ... 100 кГц | ||||
| Девиация фазы ФМ | 0°...360° | ||||
| Девиация ШИМ | 0% ...99% | ||||
| Сипирование (ГКЧ) (Выход А) | |||||
| Режимы свипирования | Линейное или логарифмическое | ||||
| Интервал свипирования | 5 мс...500 с | ||||
| Погрешность установки | ±7% от установки ±1,5% | ||||
| Выход частоты (MOD out) | 100 мкГц...10 кГц; синус; 5 Впик-пик ± 2%; импеданс: 600 Ом | ||||
| Пакетный режим (Выход А) | |||||
| Формы сигналов | Синус, прямоугольник, пила/ треугольник и др. | ||||
| Виды запуска | По счету (от 1 до 50000 имп, в зависимости от настроек), по строб-импульсу | ||||
| Период повторения | 1 мкс – 500 с | ||||
| Режим сложения (Выход В) | |||||
| По частоте | Отношение частот / разность частот | ||||
| По амплитуде | Разность амплитуд/ разность смещений | ||||
| Объединение формы | Объединяемые амплитуды: 0% ~ 100% | ||||
| Частотомер | |||||
| Частотный диапазон | 10 мГц...350 МГц (100 нс...20 с); время счета 1 мс...500 с | ||||
| Чувствительность | 20 мВскз...5 Вскз | ||||
| Общие данные | |||||
| ЖК-дисплей | Графический цветной (TFT, диагональ 11 см), 480х272 точек | ||||
| Напряжение питания | 220 В ( ± 22 В), 47~53 Гц; | ||||
| Рабочие условия | 0...40°С, 80% | ||||
| Интерфейс | USB (2 шт), RS-232 | ||||
| Габаритные размеры, масса | 334 х 256 х 106 мм, 3 кг | ||||
Технические характеристики
| Количество каналов: | 2 |
| Рабочая частота (до), Гц: | 4000000 |
| Частота дискретизации, Гвыб/сек: | 0.12 |
| Max длина записи, млн. точек: | 4000 |
| Внесен в Госреестр РФ: | № 53449-13 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | 3407/4А |
| Производитель: | АКИП |
| Госреестр: | Да |
