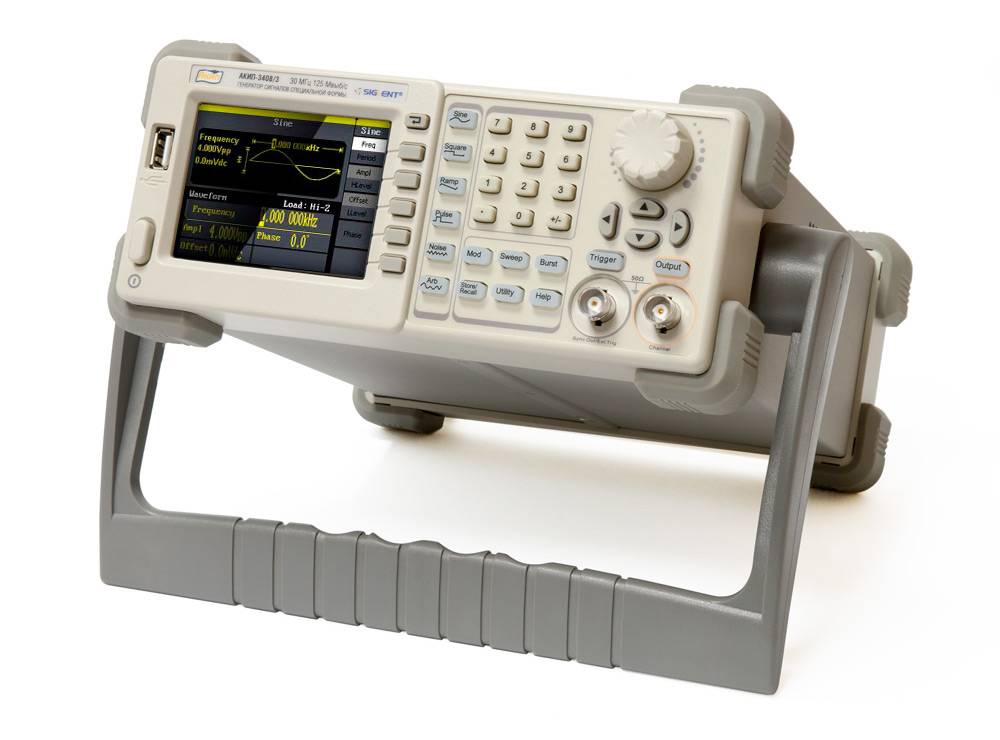

Генератор сигналов специальной формы АКИП-3408/3
Генератор сигналов специальной формы АКИП-3408/3
33630 RUB
Описание
Генератор сигналов АКИП-3408/3 представляет собой высокотехнологичный профессиональный прибор, предназначенный для широкого спектра применений.
Данный одноканальный генератор обеспечивает частотный диапазон от 1 мкГц до 30 МГц. Опорный генератор гарантирует высокую точность установки частоты с погрешностью ±1×10-4. По желанию доступна версия с более высокой точностью (±2×10-7). Выходной уровень генератора варьируется от 2 мВпик-пик до 10 Впик-пик при выходном импедансе 50 Ом.
Генератор АКИП-3408/3 оснащен цифро-аналоговым преобразователем с разрешением 14 бит и памятью объемом 16 кБ. Возможны следующие виды модуляции: амплитудная (АМ), частотная (ЧМ), фазовая (ФМ), широтно-импульсная (ШИМ) , а также амплитудно-частотная (АМн) и частотно-амплитудная (ЧМн) модуляция. Генератор поддерживает генерацию случайных сигналов (ГКЧ) и пакетный режим BURST.
Технические характеристики
| Параметр | Значение |
| ВЫХОДНЫЕ ПАРАМЕТРЫ (КАН1/ КАН2) | |
| Частотный диапазон (для синуса) | 1 мкГц – 30 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | ±1*10-4 (опция: ±2×10-7) |
| Выходной уровень (50 Ом) | 2 мВ - 10 Впик-пик (≤ 10 МГц) 2 мВ - 5 Впик-пик ( 10 МГц)> |
| Выходное сопротивление | 50 Ом |
| СИНУСОИДА | |
| Погрешность установки уровня на 1 кГц | ± (0,01×А + 2 мВ), при А<1 В ± (0,01×А + 10 мВ), при А≥1 В где А - установленное значение амплитуды (размах), мВ |
| Фазовый шум | -108 дБн/Гц при отстройке 10 кГц |
| КНИ (коэфф. нелин. искажений) | < 0,2 % (до 20 кГц, 1 Впик-пик) |
| Коэффициент гармоник | < -60 дБн от 0 до 1 МГц, <-55 дБн свыше 1 МГц до 10 МГц, < -50 дБн свыше 10 МГц до 30 МГц |
| ПОСТОЯННОЕ СМЕЩЕНИЕ | |
| Диапазон | ±4,999 В |
| Погрешность установки | ±(0,01×С + 5 мВ) при С<1 В ±(0,05×С + 5 мВ) при С≥1 В где С – величина смещения, мВ |
| ПРЯМОУГОЛЬНИК | |
| Частотный диапазон | 1 мкГц – 10 МГц |
| Время нарастания/спада | < 24 нс |
| Выброс | < 5% |
| Перестраиваемая скважность | 20 – 80 % |
| Погрешность установки скважности | ±1 % + 20 нс (для скважности 50 %) |
| Джиттер | 500 пс + 0,001% от периода |
| ПИЛА, ТРЕУГОЛЬНИК | |
| Диапазон частот | 1 мкГц – 300 кГц |
| Нелинейность | <0,1% |
| Симметрия | 0 – 100,0% |
| ИМПУЛЬС | |
| Диапазон частот | 500 мкГц – 5 МГц |
| Длительность импульса | От 48 нс (разрешение 1 нс) |
| Время нарастания/спада | 20 нс – 1600 с |
| Диапазон изменения скважности | 0,1% - 99,9% |
| Выброс | < 5% |
| Джиттер | 500 пс + 0,001% от периода |
| БЕЛЫЙ ШУМ | |
| Полоса частот (белый шум) | 30 МГц (- 3 дБ) |
| ПРОИЗВОЛЬНАЯ ФОРМА (СПФ) | |
| Диапазон частот | 1 мкГц – 5 МГц |
| Длина памяти | 16 тысяч точек |
| Разрешение ЦАП | 14 бит |
| Частота дискретизации | 125 МГц |
| Мин. время нарастания/спада | 8 нс |
| Джиттер | 8 нс |
| Память | 10 форм сигналов (энергонезависимая) |
| ПАКЕТНЫЙ РЕЖИМ | |
| Формы сигналов | Синус, прямоугольник, пила, СПФ, импульс |
| Виды запуска | По счету (1 … 50000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу) |
| Нач./конеч. фаза | 0° - +360° |
| Период повторения | 1 мкс – 500 с |
| Источник строб-импульса | Внешний |
| Источник синхронизации | Внешний, внутренний, ручной |
| АМ, ЧМ | |
| Формы несущей | Синус, прямоугольник, пила, СПФ |
| Модулирующее колебание (внутреннее) | Синус, прямоугольник, пила, шум, СПФ (2 мГц - 20 кГц) |
| Коэффициент АМ | 0 - 120 % (АМ) |
| Девиация частоты | 0 – 0,5*полоса пропускания, разрешение 1 мГц |
| ФМ | |
| Формы несущей | Синус, прямоугольник, пила, СПФ |
| Модулирующее колебание (внутреннее) | Синус, прямоугольник, пила, шум, СПФ (2 мГц - 20 кГц) |
| Диапазон установки девиации фазы | 0º - 360,0º, разрешение 0,1º |
| ЧМН, АМН | |
| Формы несущей | Синус, прямоугольник, пила, СПФ |
| Модулирующее колебание (внутреннее) | Прямоугольник (скважность 50 %, 2 мГц – 50 кГц) |
| ШИМ | |
| Диапазон частот | 500 мкГц – 20 кГц |
| Модулирующее колебание (внутреннее) | Синус, прямоугольник, пила, СПФ |
| ГКЧ | |
| Формы несущей | Синус, прямоугольник, пила, СПФ |
| Время качания | 1 мс - 500 с |
| Закон качания | Линейный или логарифмический |
| Тип качания | Возрастание или убывание |
| Источник синхронизации | Внешний, внутренний, ручной |
| ПАРАМЕТРЫ ДОПОЛНИТЕЛЬНЫХ ВХОДОВ/ВЫХОДОВ | |
| Вход внешней синхронизации | Входной уровень: TTL; длительность импульса: > 100 нс; входное сопротивление: > 5 кОм |
| Выход SYNC | Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 50 Ом; максимальная частота: 2 МГц |
| ОБЩИЕ ДАННЫЕ | |
| ЖК-дисплей | Цветной графический, диагональ 8,9 см, разрешение: 320х240 |
| Напряжение питания | 220 В (± 15 %), 50 / 60 Гц |
| Габаритные размеры | 105 × 229 × 281 мм |
| Масса | 2,6 кг |
Технические характеристики
| Количество каналов: | 1 |
| Рабочая частота (до), Гц: | 3000000 |
| Частота дискретизации, Гвыб/сек: | 0.13 |
| Max длина записи, млн. точек: | 16000 |
| Внесен в Госреестр РФ: | № 66780-17 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | 3408/3 |
| Производитель: | АКИП |
| Госреестр: | Да |
