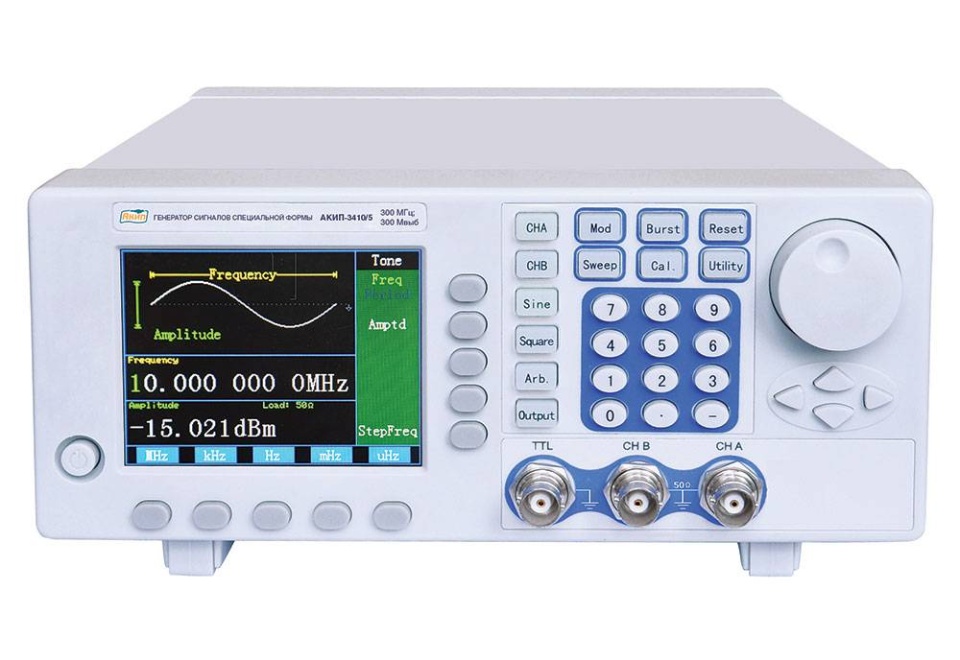

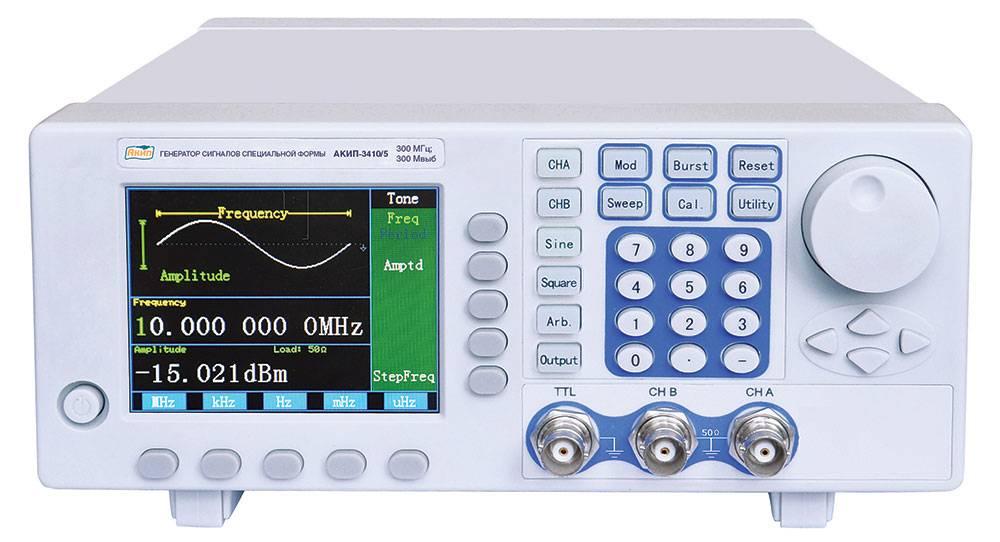

Генератор сигналов специальной формы АКИП-3410/2
Генератор сигналов специальной формы АКИП-3410/2
80860
RUB
Описание
Генератор сигналов специальной формы АКИП-3410/2 представляет собой высокоточный генератор сигналов, предназначенный для широкого спектра применений. Он оснащен 50 предустановленными настройками для быстрого выполнения стандартных операций и способен генерировать стабильные, высокоточные сигналы различных форм без искажений.
Основные характеристики генератора:
- Максимальная частота генерации: 80 МГц
- Два независимых канала
- Формы сигналов: синусоидальная, импульсная, треугольная, белый шум (диапазон частот от 1 мкГц до 10 МГц)
- Поддержка модуляции, пакетного режима и свипирования
Интерфейс:
- Цветной жидкокристаллический экран для удобного просмотра информации в лабораторных и полевых условиях
- Складные подставки для установки на горизонтальных поверхностях
- Ручка для переноски
- Разъем USB для подключения накопителей данных
- Разъемы RS-232 с опцией GPIB для высокоскоростной передачи данных к компьютеру
Управление:
- Компактная цифровая клавиатура
- Удобный поворотный переключатель параметров
- Курсорные кнопки со стрелками
Применение:
Генератор сигналов используется в качестве источника тестовых сигналов для испытания и настройки электронных устройств, таких как фильтры, усилители и другие компоненты. Он также применяется для изучения поведения электронных систем в различных режимах работы и получения данных о их номинальных характеристиках. Профессиональные радиотехники и радиолюбители используют генератор в качестве тестового передатчика для настройки УМЗЧ, измерения уровня искажений сигнала и фронтов.
Дополнительные области применения:
- Формирование низкочастотных навигационных сигналов для спутниковой связи, радиолокации и сотовой связи.
Технические характеристики
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Выходные параметры | |||||
| Число каналов | 2 | ||||
| Частотный диапазон (синус) | 1 мкГц…80 МГц | ||||
| Разрешение | 1 мкГц (1 мкГц – 80 МГц) / 1 Гц (> 80 МГц) | ||||
| Погрешность установленной частоты | 1x10-6 | ||||
| Выходной уровень (50 Ом) | -127 дБм… + 13 дБм | ||||
| Разрешение | 0,1 мВпик; 0,1 дБм | ||||
| Постоянное смещение | - | ||||
| Функциональный выход (АКИП-3410/2, АКИП-3410/4 и АКИП-3410/5) | |||||
| Частотный диапазон | 1 мкГц…10 МГц (разрешение 1 мкГц) | ||||
| Погрешность установленной частоты | 1x10-6 | ||||
| Формы сигнала | Синус, меандр, треугольник, импульс, синхр, экспонента, шум, DC | ||||
| Меандр | Время нарастания/спада ≤ 50 нс скважность 0,01 %...99,99 % |
||||
| Импульс | Время нарастания/спада ≤ 50 нс длительность 200 нс…20 с |
||||
| Импульс | 1 мВ … 10 Впик (50 Ом) разрешение 10 мВпик |
||||
| Погрешность установки | ± (1％ от уст. ＋ 10мВпик) | ||||
| Постоянное смещение | ± 5 Впик (50 Ом); ± 10 Впик (1 МОм) |
||||
| Модуляции | |||||
| ЧМ, АМ, ФМ, ШИМ | Форма несущей: синус, меандр, треугольник, СПФ Частота: 2 мГц … 20 кГц |
||||
| ЧМн | Форма несущей: синус, меандр, треугольник, СПФ Частота: 2 мГц … 1000 кГц |
||||
| Вход внешней модуляции | 10 кОм; 0 … 20 кГц | ||||
| Пакетный режим | |||||
| Формы сигналов | Синус, меандр, треугольник, импульс, СПФ | ||||
| Число циклов | 1 … 10000 | ||||
| Период повторения | 0,1 мс … 800 с | ||||
| Виды запуска | Внутренний, внешний, ручной, по строб-импульсу | ||||
| Свипирование (ГКЧ) | |||||
| Форма несущей | Синус, меандр, треугольник, пила | ||||
| Закон качания | Линейный или логарифмический | ||||
| Тип качания | Прямой | ||||
| Общие данные | |||||
| ЖК-дисплей | Графический цветной (TFT, диагональ 8,9 см) | ||||
| Напряжение питания | 220 В (± 22 В), 47~53 Гц; | ||||
| Рабочие условия | 0…40°С, 80% | ||||
| Рабочие условия | USB, RS-232 (опция – GPIB) |
||||
| Габаритные размеры | 254 мм × 103 мм × 374 мм | ||||
| Масса | 3,8 кг | ||||
| Опции | Опция 100 (термостатированный ОГ ±2×10-7 в год) | ||||
Технические характеристики
| Количество каналов: | 2 |
| Рабочая частота (до), Гц: | 80000000 |
| Частота дискретизации, Гвыб/сек: | 0.3 |
| Max длина записи, млн. точек: | 512000 |
| Внесен в Госреестр РФ: | № 53449-13 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | 3410/2 |
| Производитель: | АКИП |
| Госреестр: | Да |
