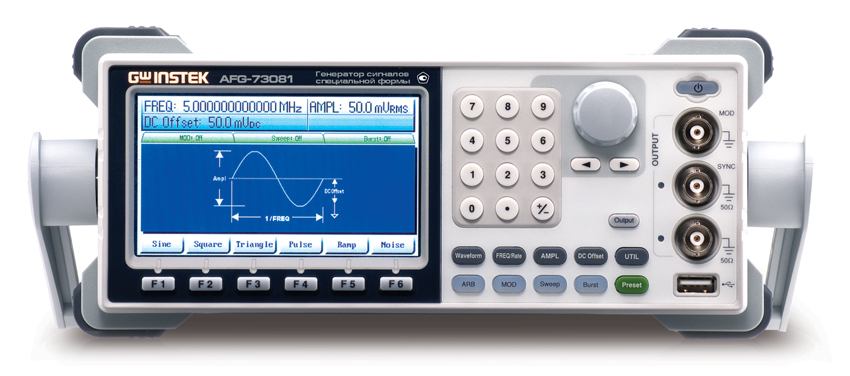

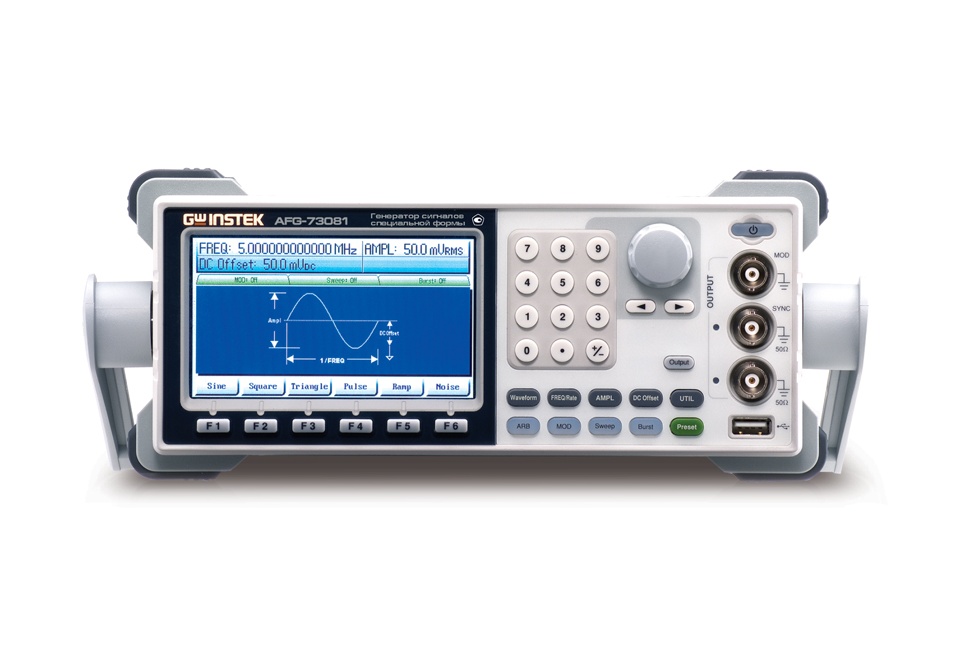

Генератор сигналов произвольной формы AFG-73081
Генератор сигналов произвольной формы AFG-73081
0
RUB
Описание
Генератор сигналов специальной формы GW Instek AFG-73081 находит широкое применение в различных отраслях промышленности для целей разработки, отладки, тестирования и ремонта радиоэлектронного и электрического оборудования. Данная модель способна генерировать сигналы с заданными параметрами, достигая максимальной частоты до 80 МГц. Многофункциональность генератора позволяет использовать его для диагностики медицинской техники, бортовой электроники транспортных средств, а также отдельных компонентов устройств.
Для визуализации характеристик сигнала и параметров настройки используется жидкокристаллический дисплей с диагональю 11 см и разрешением 480 на 272 точки, что обеспечивает автономное использование генератора без подключения к компьютеру. Предусмотрена возможность дистанционного управления посредством порта USB и разъема RS-232.
Параметры генерируемого сигнала могут быть заданы как с помощью органов управления генератора, так и по образцу с подключенного осциллографа, или же на основе характеристик, записанных в CSV-файл, созданный с использованием программ MatLAB или Excel.
Кроме того, прибор совместим с ПО AWES. Подключение генератора к компьютеру через USB позволяет загружать образцы сигналов, созданные в программе. На сайте разработчика доступна обширная библиотека сигналов, а загруженные файлы могут быть отредактированы с учетом специфики применения генератора.
Устройство выполнено в компактном корпусе, оснащенном элементами безопасности и удобной ручкой для транспортировки, что минимизирует риск повреждения внутренних компонентов при перемещении. Генератор может быть установлен на столе, например, рядом с другими генераторами сигналов специальной формы. Для управления используются кнопки, расположенные на передней панели. В приборе предусмотрено 10 ячеек памяти, в которые можно сохранять произведенные настройки. Это позволяет быстро привести генератор в рабочее состояние (за 2-3 секунды) после включения.
Основные характеристики:
- Один выходной канал.
- Разрешение изменения частоты сигнала - 1 мкГц.
- Память объемом 1 Мб для хранения характеристик СПФ.
- Поддержка дополнительных режимов модуляции.
- Редактирование характеристик сигнала без подключения к ПК.
- Возможность загрузки данных с USB.
Технические характеристики
|
Выходные параметры |
|
|
Частотный диапазон |
1 мкГц - 80 МГц |
|
Разрешение |
1 мкГц |
|
Выходной уровень |
10 мВ…10 В пик-пик (на 50 Ом) |
|
20 мВ…20 В пик-пик (без нагрузки) |
|
|
Меандр |
|
|
Частотный диапазон |
1 мкГц – 50 МГц |
|
Пила, треугольник |
|
|
Диапазон частот |
1 мкГц – 1 МГц |
|
Произвольная форма |
|
|
Частота повторенная |
100 МГц |
|
Длина памяти |
1 М точек |
|
Разрешение ЦАП |
16 бит (включая знак) |
|
Частота дискретизации |
250 МГц |
|
Объем памяти |
10 ячеек |
|
Общие данные |
|
|
Тип индикатора |
Цветной (TFT), разрешение 480 х 272, диагональ 11см |
|
Напряжение питания |
220 В (± 15 %), 50 / 60 Гц |
|
Интерфейсы |
USB, RS-232, GPIB |
|
Габаритные размеры |
107х266х293 мм |
|
Масса |
4 кг |
Технические характеристики
| Количество каналов: | 1 |
| Рабочая частота (до), Гц: | 8000000 |
| Частота дискретизации, Гвыб/сек: | 0.2 |
| Max длина записи, млн. точек: | 1000000 |
| Внесен в Госреестр РФ: | № 53065-13 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | AFG-73081 |
| Производитель: | GW Instek |
| Госреестр: | Да |
