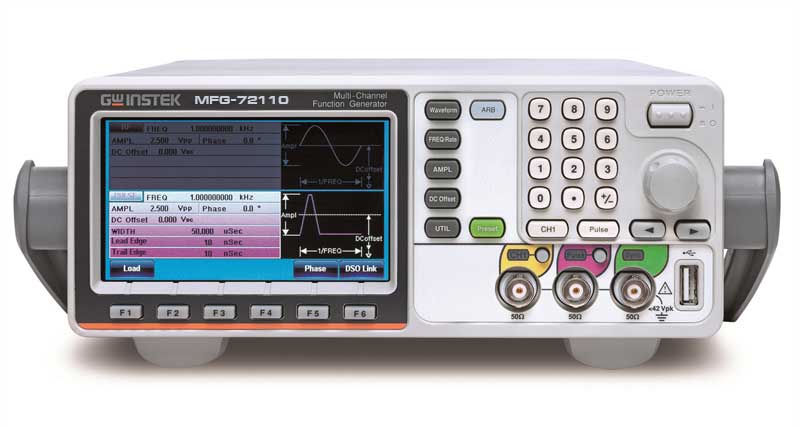

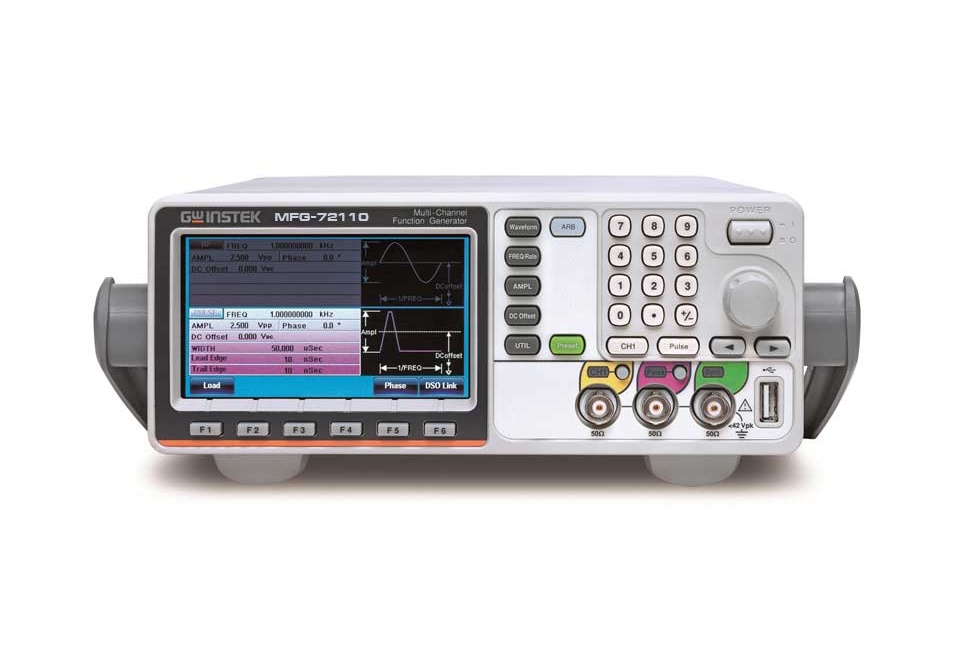

Генератор сигналов произвольной формы MFG-72120
Генератор сигналов произвольной формы MFG-72120
52915
RUB
Описание
Многофункциональный генератор GW Instek MFG-72120: Описание возможностей
Многофункциональный генератор GW Instek MFG-72120 предназначен для генерации электрических импульсов, сигналов специальной формы и сигналов с заданными параметрами. Аппарат оснащен двумя независимыми выходными каналами – для формирования импульсов и сигналов произвольной формы (ФГ+СПФ).
Ключевые характеристики:
- Два независимых канала: Обеспечивают одновременную генерацию различных сигналов.
- Широкий диапазон частот: Генератор импульсов работает в диапазоне от 1 мкГц до 25 МГц, а генератор синусоидальных сигналов – от 1 мкГц до 10 МГц.
- Регулируемая амплитуда: Амплитуда колебаний варьируется от 1 мВ до 2,5 Впик с возможностью установки постоянного смещения в 1 ВПик.
- Синхронизация с осциллографами GW Instek: Технология DWR позволяет синхронизировать генератор с осциллографами DW Instek для точного воспроизведения сигналов.
Дополнительные функции:
- Полностью независимые выходы: Выходы устройства имеют полную гальваническую разводку, что обеспечивает изоляцию каналов.
- Входы для синхронизации и модуляции: Вход для подключения источника синхронизации, вход для внешнего модулированного сигнала и выход TTL расширяют возможности генератора.
Генератор сигналов произвольной формы:
- 14-битный ЦАП с частотой дискретизации 200 МГц: Обеспечивает высокую точность и детализацию генерируемых сигналов.
- 66 встроенных форм сигналов: Позволяют быстро получить нужную форму сигнала без необходимости сложной настройки.
Управление и интерфейсы:
- Панель кнопок и цветной ЖК-дисплей: Обеспечивают интуитивно понятное управление генератором без подключения к компьютеру.
- USB-порт: Позволяет подключить генератор к ПК для удаленного управления с помощью специализированного программного обеспечения AWES.
Программное обеспечение AWES:
- Включает библиотеку сигналов с большим количеством готовых образцов, включая "белый шум", различные цифровые коды, Манчестер и др.
- Встроенная память: Позволяет сохранить до 10 ячеек форм сигналов и 10 профилей настройки для ускорения работы с однотипным оборудованием.
Высокая точность: Отклонение от установленной частоты не превышает 1х10^-6.
Технические характеристики
| Количество каналов | 2 |
| Частотный диапазон ОТ | 1 мкГц |
| Частотный диапазон ДО | 20 МГц, Импульс- 25 МГц |
| Опорный генератор (погрешность установки частоты) | ±2×10-5 |
| Выходной уровень (минимум) | 1 мВпик-пик |
| Выходной уровень (максимум) | 10 Впик-пик, Импульс- 2,5 Впик-пик |
| Выходной импеданс (Ом) | 50 |
| ЦАП (бит) | 14 |
| Память (СПФ) | 16 кБ |
| Экран (см, разрешение) | TFT, 480 х 272, 11 см |
| Особенности | Все выходы полностью гальванически развязаны. Прямой цифровой синтез, разрешение по частоте 1 мкГц. Формы сигнала - стандартные (6 видов), произвольная форма (65 видов). Возможность редактирования СПФ без подключения к ПК. Усиленная изоляция между выходами с поддержкой режима объединения с ИП постоянного тока (каскадное подключение) для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В. Программное обеспечение AWES для формирования сигналов произвольной формы. |
| Интерфейс | USB |
Технические характеристики
| Количество каналов: | 2 |
| Рабочая частота (до), Гц: | 20000000 |
| Частота дискретизации, Гвыб/сек: | 0.2 |
| Max длина записи, млн. точек: | 16000 |
| Внесен в Госреестр РФ: | № 78118-20 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | MFG-72120 |
| Производитель: | GW Instek |
| Госреестр: | Да |
