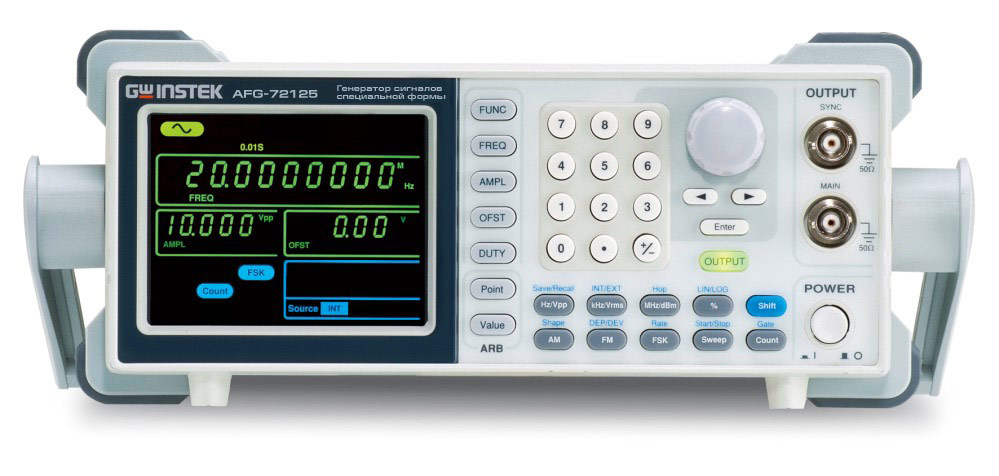

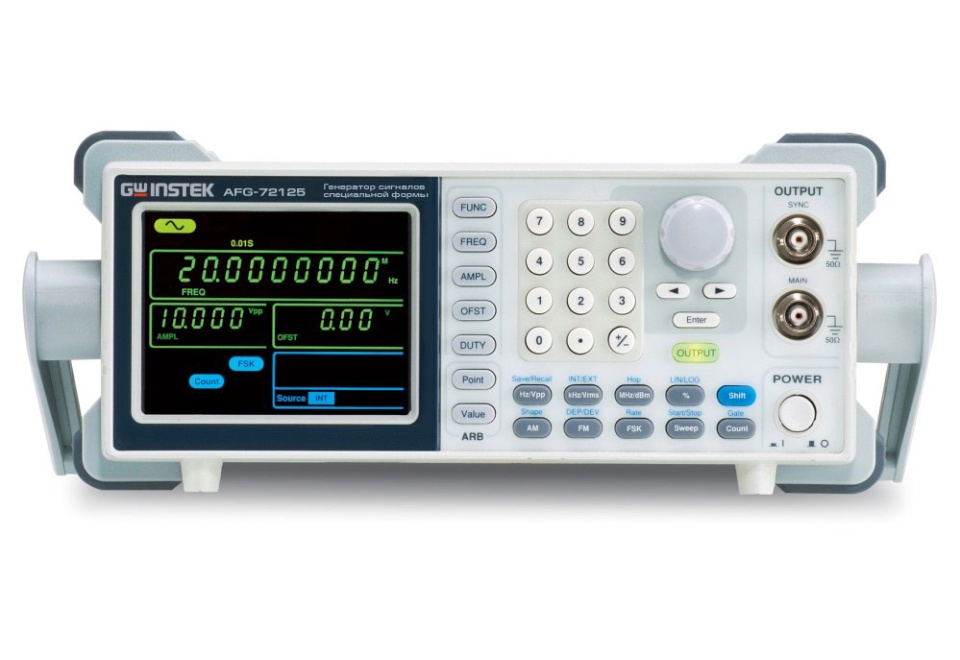

Генератор сигналов специальной формы AFG-72005
Генератор сигналов специальной формы AFG-72005
0
RUB
Описание
Генератор сигналов специальной формы GW Instek AFG-72005 представляет собой высокоэффективный инструмент, широко применяемый специалистами в области разработки, настройки и ремонта радиоэлектронной аппаратуры. Данный генератор способен генерировать сигналы с верхней частотной границей 5 МГц, с регулируемой амплитудой от 1 мВ до 10 В при нагрузке 50 Ом.
Устройство обеспечивает формирование сигналов различных типов, включая пилообразные, треугольные, меандр, синусоидальную кривую и сигнал произвольной формы. Встроенная память на 20 ячеек позволяет сохранять настройки органов управления для быстрого доступа к часто используемым режимам работы, а также хранить характеристики сигналов произвольной формы, загружаемых из внутренней памяти или внешнего источника.
Компактный дизайн генератора с удобной ручкой обеспечивает его мобильность и эргономичность при размещении на рабочем месте. Интуитивно понятный интерфейс с необходимым набором кнопок и управляющих элементов делает модель GW Instek AFG-72005 подходящей для обучения и выполнения рутинных операций без необходимости сложной настройки.
Дополнительные технические характеристики:
- Поддержка технологии DDS (прямой цифровой синтез).
- Разрешение по частоте 0,1 Гц.
- Наличие выхода TTL и входа внешней модуляции.
- Возможность подключения к ПК через порт USB.
Технические характеристики
|
Выходные параметры |
|
|
Частотный диапазон (синус, меандр) |
0,1 Гц – 5 МГц |
|
Разрешение |
0,1 Гц |
|
Погрешность установки частоты |
±20х10-6 |
|
Выходной уровень |
1 мВ…10 В пик-пик на нагрузке 50 Ом, разрешение 1 мВ |
|
Синусоида |
|
|
Погрешность установки уровня на 1 кГц |
±(1%+1 мВ пик-пик) |
|
Неравномерность АЧХ относительно 1 кГц |
0,1 дБ при f <100 кГц |
|
0,3 дБ при f =100 кГц … 5 МГц |
|
|
0,4 дБ при f = 5 МГц … 25 МГц |
|
|
Коэффициент гармоник (амплитуда>1 Впик-пик) |
≤ -55 дБн от DC до 1 МГц |
|
<-45 дБн от 1 МГц до 5 МГц |
|
|
< -30 дБ от 5 МГц до 25 МГц |
|
|
Постоянное смещение |
|
|
Диапазон смещения |
±5 Впик на нагрузке 50 Ом (AC+DC) |
|
±10 Впик без нагрузки (AC+DC) |
|
|
Погрешность установки |
±(1%+5 мВ + 0,5 %от амплитуды) |
|
Меандр |
|
|
Частотный диапазон |
0,1 Гц – 5 МГц |
|
Время нарастания/спада |
< 25 нс при нагрузке 50 Ом |
|
Выброс |
<5% |
|
Перестраиваемая скважность |
1,0% - 99% (до 100 кГц) |
|
20%– 80% (до 5 МГц) |
|
|
40%– 60% (до 10 МГц) |
|
|
50% (до 25 МГц) |
|
|
Асимметрия |
1 % от периода + 1 нс |
|
Пила |
|
|
Диапазон частот |
0,1 Гц – 1 МГц |
|
Нелинейность |
<0,1% |
|
Перестраиваемая скважность |
0,0 – 100,0% (разрешение 0,1 %) |
|
Произвольная форма |
|
|
Частота дискретизации |
20 МГц |
|
Частота повторения |
10 МГц |
|
Длина памяти |
4 тысячи точек |
|
Разрешение ЦАП |
10 бит |
|
Общие данные |
|
|
Дисплей |
ЖК-дисплей с подсветкой; диагональ 9 см (макс. 9 разрядов) |
|
Память |
10 ячеек (профили настроек) |
|
Напряжение питания |
100…240 В; частота 50…60 Гц |
|
Габаритные размеры |
266 х 107 х 293 мм |
|
Масса |
2,5 кг |
Технические характеристики
| Количество каналов: | 1 |
| Рабочая частота (до), Гц: | 5000000 |
| Частота дискретизации, Гвыб/сек: | 0.02 |
| Max длина записи, млн. точек: | 1000000 |
| Внесен в Госреестр РФ: | № 53065-13 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | AFG-72005 |
| Производитель: | GW Instek |
| Госреестр: | Да |
