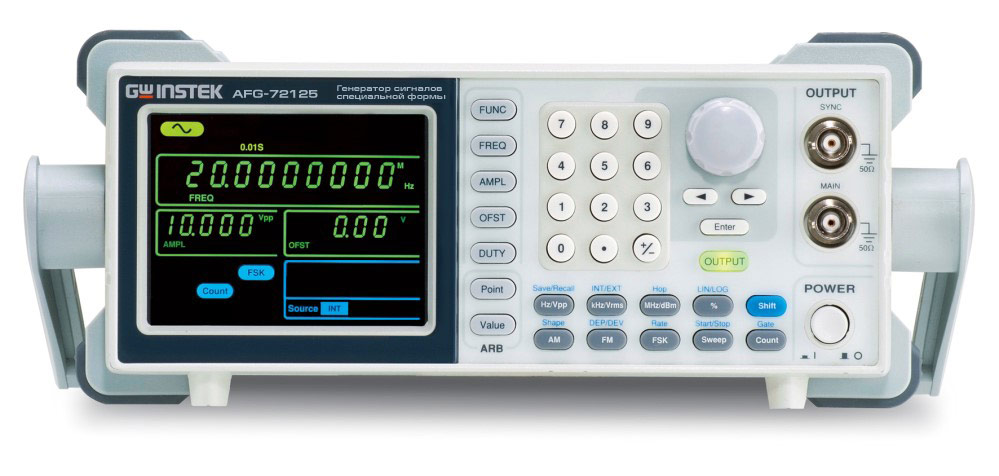

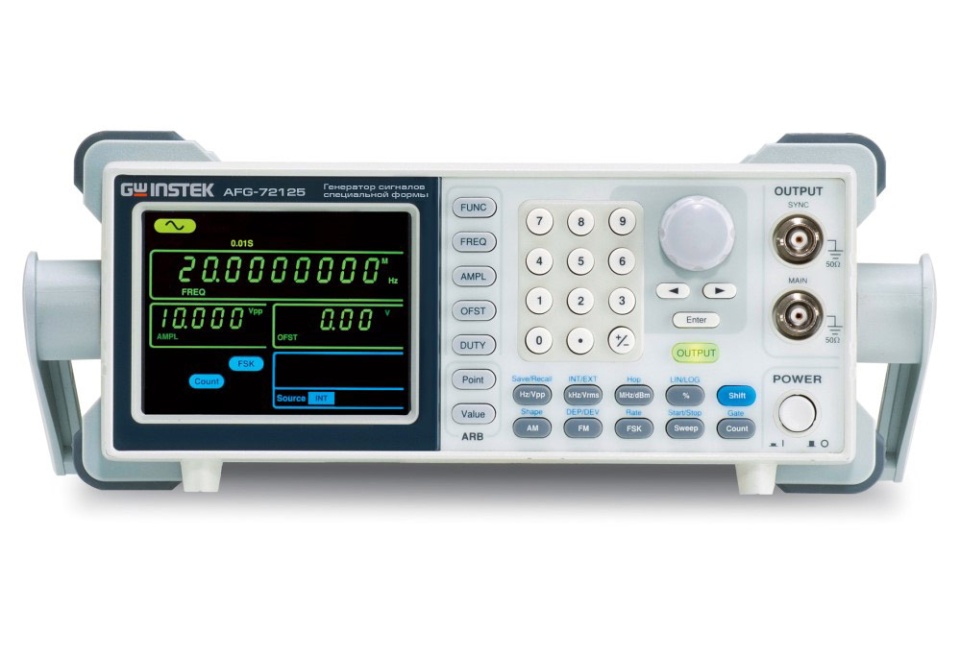

Генератор сигналов специальной формы AFG-72025
Генератор сигналов специальной формы AFG-72025
0
RUB
Описание
Генератор сигналов специальной формы GW Instek AFG-72025 является высокотехнологичным инструментом, широко используемым специалистами в области разработки, наладки и ремонта радиоэлектронной аппаратуры.
Данная модель характеризуется верхней частотной границей воспроизводимого сигнала в 25 МГц и позволяет регулировать амплитуду выходного сигнала в диапазоне от 1 мВ до 10 В при нагрузке 50 Ом.
Устройство способно генерировать сигналы пилообразной и треугольной формы, а также меандр, синусоидальную кривую и сигнал произвольной формы. Встроенная память на 20 ячеек обеспечивает удобство использования: первые 10 ячеек предназначены для хранения настроек органов управления, что позволяет быстро активировать часто используемые конфигурации. Оставшиеся 10 ячеек служат для хранения характеристик сигналов произвольной формы, которые могут загружаться как из внутренней памяти, так и из внешних источников.
Компактный цельный корпус с удобной ручкой обеспечивает мобильность и простоту размещения генератора на рабочем месте. Интуитивно понятный интерфейс с необходимым набором кнопок и управляющих элементов делает модель GW Instek AFG-72025 подходящей как для обучения, так и для выполнения рутинных операций без необходимости сложной настройки.
Дополнительные технические характеристики:
- Поддержка технологии DDS (прямой цифровой синтез).
- Разрешение по частоте 0,1 Гц.
- Наличие выхода TTL и входа внешней модуляции.
- Возможность подключения к компьютеру через USB-порт.
Технические характеристики
|
Выходные параметры |
|
|
Частотный диапазон (синус, меандр) |
0,1 Гц – 25 МГц |
|
Разрешение |
0,1 Гц |
|
Погрешность установки частоты |
±20х10-6 |
|
Выходной уровень |
1 мВ…10 В пик-пик на нагрузке 50 Ом, разрешение 1 мВ |
|
1 мВ … 5 В пик-пик (на 50 Ом) для диапазона частот от 20 МГц до 25 МГц |
|
|
Синусоида |
|
|
Погрешность установки уровня на 1 кГц |
±(1%+1 мВ пик-пик) |
|
Неравномерность АЧХ относительно 1 кГц |
0,1 дБ при f <100 кГц |
|
0,3 дБ при f =100 кГц … 5 МГц |
|
|
0,4 дБ при f = 5 МГц … 25 МГц |
|
|
Коэффициент гармоник (амплитуда>1 Впик-пик) |
≤ -55 дБн от DC до 1 МГц |
|
<-45 дБн от 1 МГц до 5 МГц |
|
|
< -30 дБ от 5 МГц до 25 МГц |
|
|
Постоянное смещение |
|
|
Диапазон смещения |
±5 Впик на нагрузке 50 Ом (AC+DC) |
|
±10 Впик без нагрузки (AC+DC) |
|
|
Погрешность установки |
±(1%+5 мВ + 0,5 %от амплитуды) |
|
Меандр |
|
|
Частотный диапазон |
0,1 Гц – 25 МГц |
|
Время нарастания/спада |
< 25 нс при нагрузке 50 Ом |
|
Выброс |
<5% |
|
Перестраиваемая скважность |
1,0% - 99% (до 100 кГц) |
|
20%– 80% (до 5 МГц) |
|
|
40%– 60% (до 10 МГц) |
|
|
50% (до 25 МГц) |
|
|
Асимметрия |
1 % от периода + 1 нс |
|
Пила |
|
|
Диапазон частот |
0,1 Гц – 1 МГц |
|
Нелинейность |
<0,1% |
|
Перестраиваемая скважность |
0,0 – 100,0% (разрешение 0,1 %) |
|
Произвольная форма |
|
|
Частота дискретизации |
20 МГц |
|
Частота повторения |
10 МГц |
|
Длина памяти |
4 тысячи точек |
|
Разрешение ЦАП |
10 бит |
|
Общие данные |
|
|
Дисплей |
ЖК-дисплей с подсветкой; диагональ 9 см (макс. 9 разрядов) |
|
Память |
10 ячеек (профили настроек) |
|
Напряжение питания |
100…240 В; частота 50…60 Гц |
|
Габаритные размеры |
266 х 107 х 293 мм |
|
Масса |
2,5 кг |
Технические характеристики
| Количество каналов: | 1 |
| Рабочая частота (до), Гц: | 2500000 |
| Частота дискретизации, Гвыб/сек: | 0.02 |
| Max длина записи, млн. точек: | 1000000 |
| Внесен в Госреестр РФ: | № 53065-13 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | AFG-72025 |
| Производитель: | GW Instek |
| Госреестр: | Да |
