Генератор сигналов специальной формы MFG-72130M
Генератор сигналов специальной формы MFG-72130M
57950
RUB
Описание

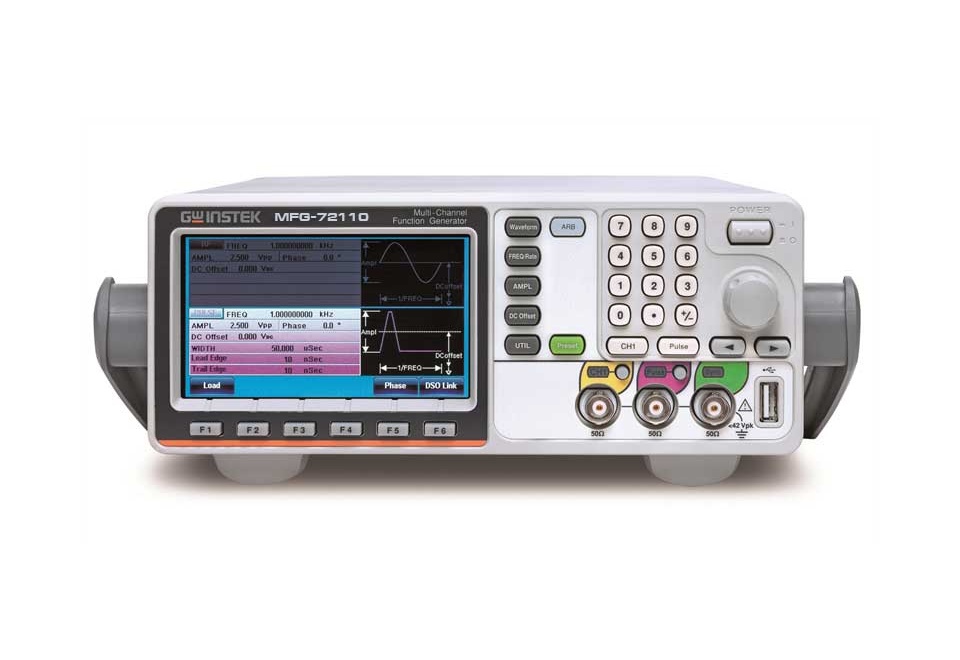

Многофункциональный генератор GW Instek MFG-72130M
Мультифункциональный генератор GW Instek MFG-72130M предназначен для генерации сигналов заданной пользователем формы с возможностью импорта параметров сигнала с осциллографов GW Instek, что обеспечивает удобство его использования в составе диагностических комплексов.
Управление генератором осуществляется посредством панели кнопок и цветного ЖК-дисплея с разрешением 480 на 272 пикселя. Это позволяет использовать генератор без подключения к компьютеру.
Подключение к персональному компьютеру через USB-кабель предоставляет возможность работы с приложением AWES, позволяющим создавать сигналы с произвольными характеристиками. Пользователь может создать сигнал с нуля или загрузить его из каталога с последующей корректировкой.
Разъем RJ-45 служит для подключения генератора GW Instek MFG-72130M к локальной сети по витой паре. Данная возможность позволяет использовать устройство в составе учебных и лабораторных комплексов, а также осуществлять удаленное управление прибором.
Приложение AWES на компьютере предоставляет пользователю инструменты для создания сигналов с любыми характеристиками. Каталог готовых сигналов содержит различные популярные варианты, включая "белый шум" и другие виды шумов, а также цифровые последовательности для различных протоколов.
Генератор поддерживает воспроизведение сигналов и импульсов, ранее записанных с помощью осциллографов GW Instek. Для этого специалисту достаточно зафиксировать сигнал на осциллографе и загрузить его в генератор для последующего воспроизведения.
Технические характеристики:
- Режимы модуляции: AM/ FM/ PM/ FSK/ PWM
- Три выходных канала с диапазоном частот от 1 мкГц до 30 МГц
- Режим смещения ± 5 Впик
- Генерация электронных импульсов в диапазоне 1 мкГц – 25 МГц с амплитудой колебаний 10 мВ – 2,5 Впик
- Встроенная память для сохранения форм генерируемых сигналов и настроек.
Технические характеристики
| Количество каналов | 2 |
| Частотный диапазон ОТ | 1 мкГц |
| Частотный диапазон ДО | 30 МГц, Импульс- 25 МГц |
| Опорный генератор (погрешность установки частоты) | ±2×10-5 |
| Выходной уровень (минимум) | 1 мВпик-пик |
| Выходной уровень (максимум) | 10 Впик-пик, Импульс-2,5 Впик-пик |
| Выходной импеданс (Ом) | 50 |
| ЦАП (бит) | 14 |
| Память (СПФ) | 16 кБ |
| Виды модуляции | AM, ЧМ, ФM, ЧМн, SUM, ШИМ, АМн, ФМн |
| ГКЧ | да |
| BURST Пакетный режим | да |
| Экран (см, разрешение) | TFT, 480 х 272, 11 см |
| Особенности | Все выходы полностью гальванически развязаны. Прямой цифровой синтез, разрешение по частоте 1 мкГц. Формы сигнала - стандартные (6 видов), произвольная форма (65 видов). Возможность редактирования СПФ без подключения к ПК. Встроенный частотомер до 150 МГц. Усиленная изоляция между выходами с поддержкой режима объединения с ИП постоянного тока (каскадное подключение) для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В. Программное обеспечение AWES для формирования сигналов произвольной формы. |
| Интерфейс | USB |
Технические характеристики
| Количество каналов: | 2 |
| Рабочая частота (до), Гц: | 30000000 |
| Частота дискретизации, Гвыб/сек: | 0.2 |
| Max длина записи, млн. точек: | 16000 |
| Внесен в Госреестр РФ: | № 78118-20 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | MFG-72130M |
| Производитель: | GW Instek |
| Госреестр: | Да |
