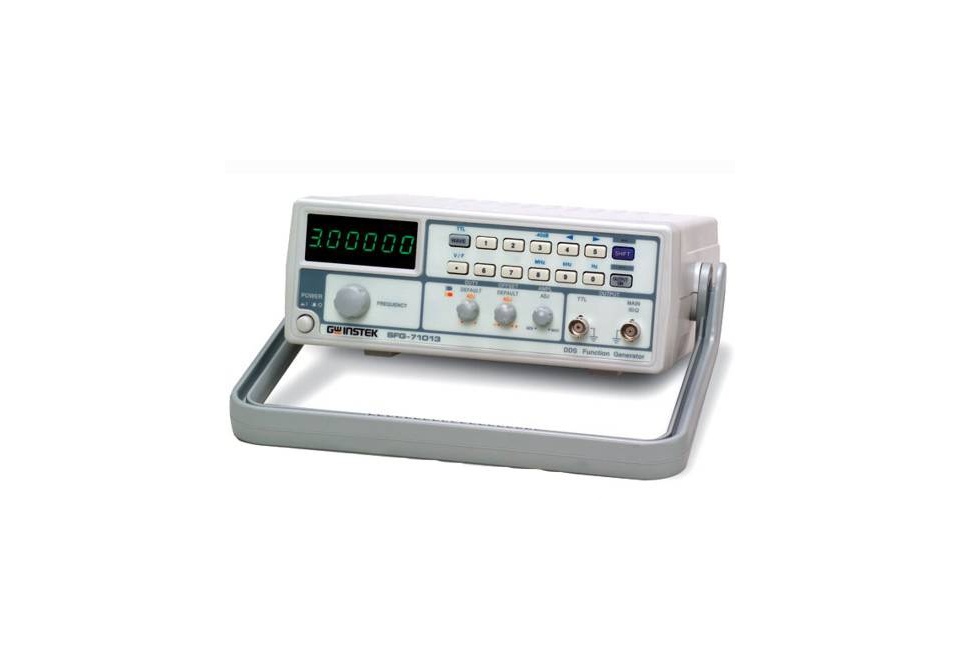

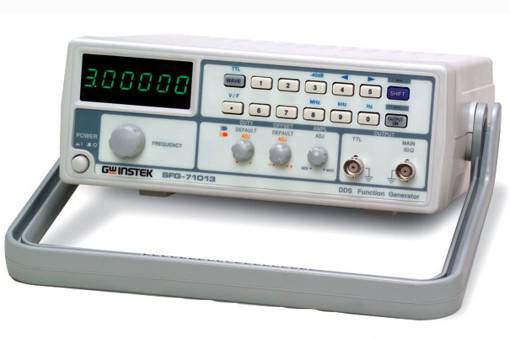

Генератор сигналов специальной формы SFG-71003
Генератор сигналов специальной формы SFG-71003
19380
RUB
Описание
Функциональный генератор сигналов GW Instek SFG-71003: описание и характеристики
Функциональный генератор сигналов специальной формы GW Instek SFG-71003 представляет собой промышленный прибор, сочетающий доступную стоимость с высокой точностью воспроизведения сигналов. Данная модель является упрощенной версией линейки 72xxx и способна генерировать высокостабильные электромагнитные колебания треугольной, синусоидальной, прямоугольной формы и меандра в диапазоне частот до 3 МГц с заданными параметрами.
Области применения:
Данный генератор предназначен для решения производственных задач и может использоваться в качестве источника тестовых сигналов при настройке и испытании оборудования, цифровой и радиотехнической продукции. Ценовая политика производителя делает модель GW Instek SFG-71003 привлекательной для небольших сервисных и ремонтных центров, частных мастеров, учебных заведений и радиолюбителей.
Преимущества технологии прямого цифрового синтеза (DDS):
- Высокая точность воспроизведения формы сигнала с стабильной выходной частотой и сверхнизким уровнем гармонических искажений;
- Прецизионная установка частотных параметров;
- Независимость выходных характеристик прибора от температуры, что исключает необходимость предварительного прогрева.
Конструктивные особенности:
Генератор GW Instek SFG-71003 выполнен в компактном корпусе с удобной ручкой для переноски, что делает его подходящим для использования на выездных работах. Комбинированная цифровая клавиатура позволяет быстро задавать форму сигнала, устанавливать требуемую частоту и размерность выходного сигнала с разрешением 0,1 Гц. Вспомогательные функции активируются в префиксном режиме.
Для гибкой подстройки используется поворотная рукоятка под цифровым дисплеем, который служит для контроля частотных показателей генератора. Верньеры позволяют регулировать амплитуду, смещение и скважность GW Instek SFG-71003 в импульсном режиме. При выдвижении ручки "УСТ. АМПЛ." вводится ослабление 40 дБ.
Предусмотрена возможность предварительной точной настройки параметров и последующего подключения к схеме путем нажатия кнопки "Выход вкл", о чем оповещает соответствующий индикатор. Помимо стандартного 50-омного выхода предусмотрен дополнительный разъем TTL, который позволяет подключать генератор напрямую к аналоговым и цифровым системам, устройствам на биполярной и полевой транзисторной базе.
Технические характеристики
|
Технические характеристики генератора сигналов SFG-71003 |
||
|
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ |
Частотный диапазон (для синуса и меандра) |
0,1 Гц … 3 МГц |
|
Частотный диапазон (для треугольника) |
0,1 Гц … 1 МГц |
|
|
Разрешение по частоте |
0,1 Гц |
|
|
Погрешность установки |
(20х10-6) |
|
|
Амплитуда |
> 10 Впик (на 50 Ом) |
|
|
Погрешность установки напряжения |
±20% при максимальной амплитуде |
|
|
Выходное сопротивление |
50 Ом ± 10% |
|
|
Аттенюатор |
40 дБ ± 1 дБ |
|
|
Постоянное смещение |
± 5 В (на 50 Ом) |
|
|
Асимметрия формы |
0,25…0,75 для частот менее 1 МГц (форма сигнала меандр) |
|
|
СИНУСОИДАЛЬНЫЙ СИГНАЛ |
Коэффициент гармоник (при уровне сигнала от 0,1 MAX до максимального) |
> - 55 дБн, 0,1 Гц – 200 кГц |
|
> - 40 дБн, 0,2 МГц – 2 МГц |
||
|
> - 30 дБн, 2 МГц – 3 МГц |
||
|
Неравномерность АЧХ |
±0,3 дБ, 0,1 Гц ~ 1 МГц |
|
|
±0,5 дБ, 1 МГц ~ 2 МГц |
||
|
± 1 дБ, 2 МГц ~ 3 МГц |
||
|
ТРЕУГОЛЬНЫЙ СИГНАЛ |
Нелинейность |
£ 2% (0,1Гц…100кГц), £ 5% (100 кГц…1 МГц) |
|
ПРЯМОУГОЛЬНЫЙ СИГНАЛ |
Асимметрия импульсов |
± (5% от периода + 4 нс), 0,1 Гц…100 кГц |
|
Время нарастания/спада |
£ 100 нс (макс. уровень 50 Ом) |
|
|
ТТЛ-ВЫХОД |
Выходной уровень |
³ 3В |
|
Коэффициент нагрузки |
20 ТТЛ-элементов |
|
|
Время нарастания/спада |
£ 25 нс |
|
|
ОБЩИЕ ДАННЫЕ |
Напряжение питания |
115 В / 230 В ± 15%, 50 / 60 Гц |
|
Габаритные размеры |
251 x 91 x 291 мм |
|
|
Масса |
2,1 кг |
|
Технические характеристики
| Количество каналов: | 1 |
| Рабочая частота (до), Гц: | 3000000 |
| Частота дискретизации, Гвыб/сек: | 0.1 |
| Max длина записи, млн. точек: | 1000000 |
| Внесен в Госреестр РФ: | Нет |
| Возможность поверки: | Только калибровка |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | SFG-71003 |
| Производитель: | GW Instek |
| Госреестр: | Нет |
