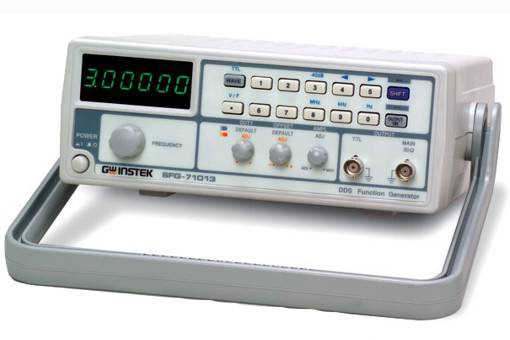

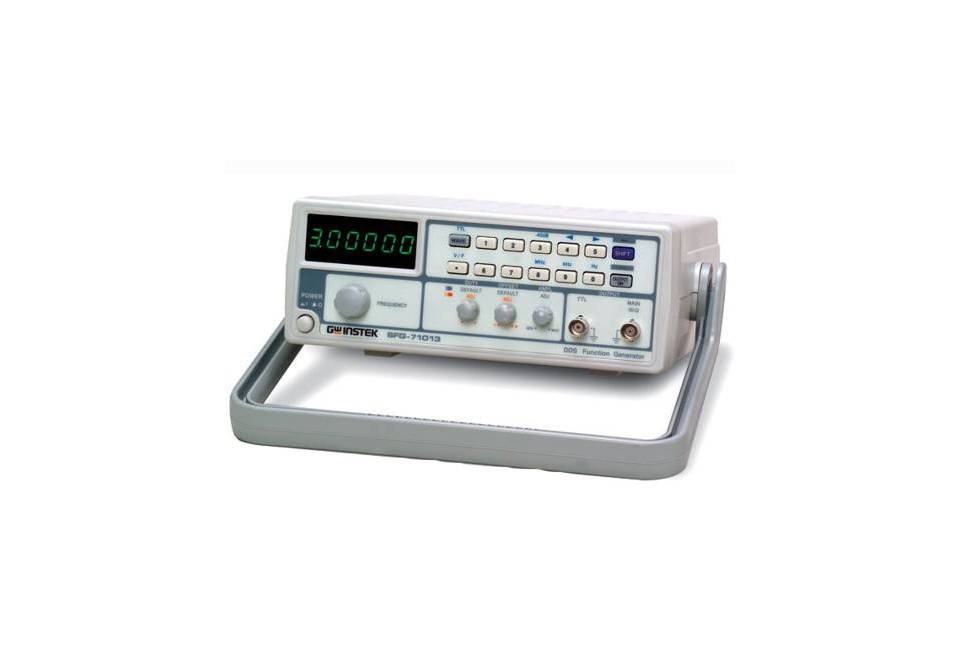

Генератор сигналов специальной формы SFG-71013
Генератор сигналов специальной формы SFG-71013
21850
RUB
Описание
Генератор сигналов GW Instek SFG-71013, относящийся к категории лабораторных инструментов эконом-класса, представляет собой высоконадёжное и доступное устройство, характеризующееся простотой использования.
Используя технологию прямого цифрового синтеза, генератор обеспечивает воспроизведение гармонических электромагнитных колебаний и сигналов различных форм – треугольная, меандр, импульс – с минимальными искажениями и высокой частотной стабильностью в диапазоне от 0,1 Гц до 3 МГц.
Данный генератор находит широкое применение:
- Диагностика и отладка электронных устройств: в профессиональной и любительской деятельности.
- Решение исследовательских задач в различных областях.
Ключевые особенности:
- Интуитивно понятная кнопочная панель и отдельные регулировочные верньеры обеспечивают быстрое и удобное задание требуемых выходных параметров.
- Прямой выбор размерности частоты в Гц, кГц или МГц.
- Цифровой индикатор для точного контроля частоты.
- Возможность задания постоянного смещения.
При генерировании сигнала “меандр” предусмотрена регулировка скважности, расширяющая диагностические возможности.
Преимущества:
- Входы 50 Ом и TT позволяют одинаково эффективно тестировать как аналоговые, так и цифровые логические устройства.
- Встроенный вольтметр обеспечивает точный контроль амплитуды выдаваемого сигнала без использования внешних измерителей.
- Внутренняя память для хранения до 10 настроечных профилей, что позволяет быстро перенастраивать прибор при смене задачи.
Технические характеристики
|
Технические характеристики генератора сигналов SFG-71013 |
||
|
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ |
Частотный диапазон (для синуса и меандра) |
0,1 Гц … 3 МГц |
|
Частотный диапазон (для треугольника) |
0,1 Гц … 1 МГц |
|
|
Разрешение по частоте |
0,1 Гц |
|
|
Погрешность установки |
(20х10-6) |
|
|
Амплитуда |
> 10 Впик (на 50 Ом) |
|
|
Погрешность установки напряжения |
±20% при максимальной амплитуде |
|
|
Выходное сопротивление |
50 Ом ± 10% |
|
|
Аттенюатор |
40 дБ ± 1 дБ |
|
|
Постоянное смещение |
± 5 В (на 50 Ом) |
|
|
Асимметрия формы |
0,25…0,75 для частот менее 1 МГц (форма сигнала меандр) |
|
|
СИНУСОИДАЛЬНЫЙ СИГНАЛ |
Коэффициент гармоник (при уровне сигнала от 0,1 MAX до максимального) |
> - 55 дБн, 0,1 Гц – 200 кГц |
|
> - 40 дБн, 0,2 МГц – 2 МГц |
||
|
> - 30 дБн, 2 МГц – 3 МГц |
||
|
Неравномерность АЧХ |
±0,3 дБ, 0,1 Гц ~ 1 МГц |
|
|
±0,5 дБ, 1 МГц ~ 2 МГц |
||
|
± 1 дБ, 2 МГц ~ 3 МГц |
||
|
ТРЕУГОЛЬНЫЙ СИГНАЛ |
Нелинейность |
£ 2% (0,1Гц…100кГц), £ 5% (100 кГц…1 МГц) |
|
ПРЯМОУГОЛЬНЫЙ СИГНАЛ |
Асимметрия импульсов |
± (5% от периода + 4 нс), 0,1 Гц…100 кГц |
|
Время нарастания/спада |
£ 100 нс (макс. уровень 50 Ом) |
|
|
ТТЛ-ВЫХОД |
Выходной уровень |
³ 3В |
|
Коэффициент нагрузки |
20 ТТЛ-элементов |
|
|
Время нарастания/спада |
£ 25 нс |
|
|
ОБЩИЕ ДАННЫЕ |
Напряжение питания |
115 В / 230 В ± 15%, 50 / 60 Гц |
|
Габаритные размеры |
251 x 91 x 291 мм |
|
|
Масса |
2,1 кг |
|
Технические характеристики
| Количество каналов: | 1 |
| Рабочая частота (до), Гц: | 3000000 |
| Частота дискретизации, Гвыб/сек: | 0.1 |
| Max длина записи, млн. точек: | 1000000 |
| Внесен в Госреестр РФ: | Нет |
| Возможность поверки: | Только калибровка |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | SFG-71013 |
| Производитель: | GW Instek |
| Госреестр: | Нет |
