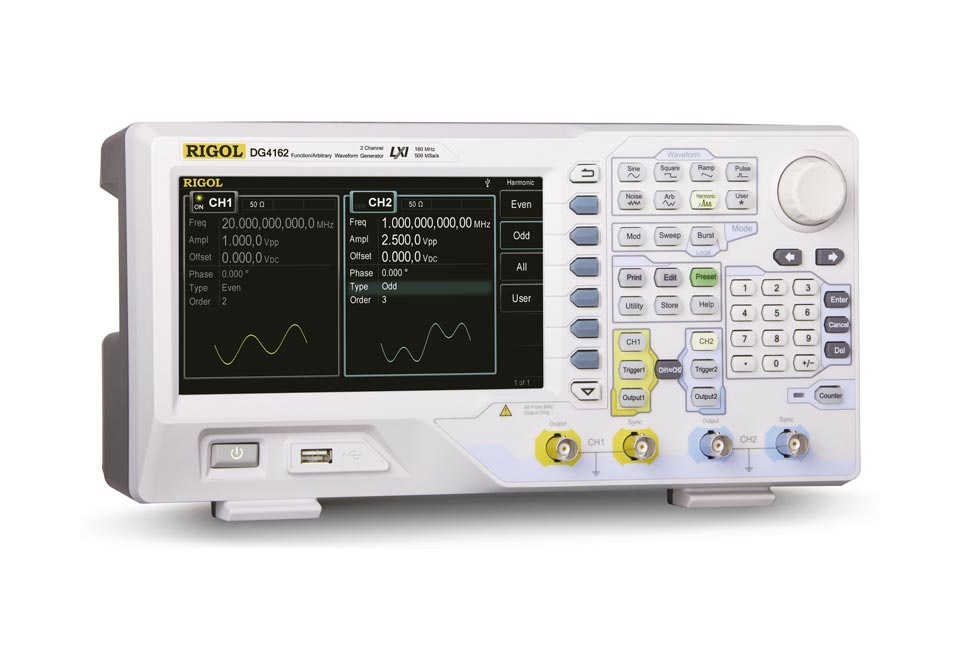

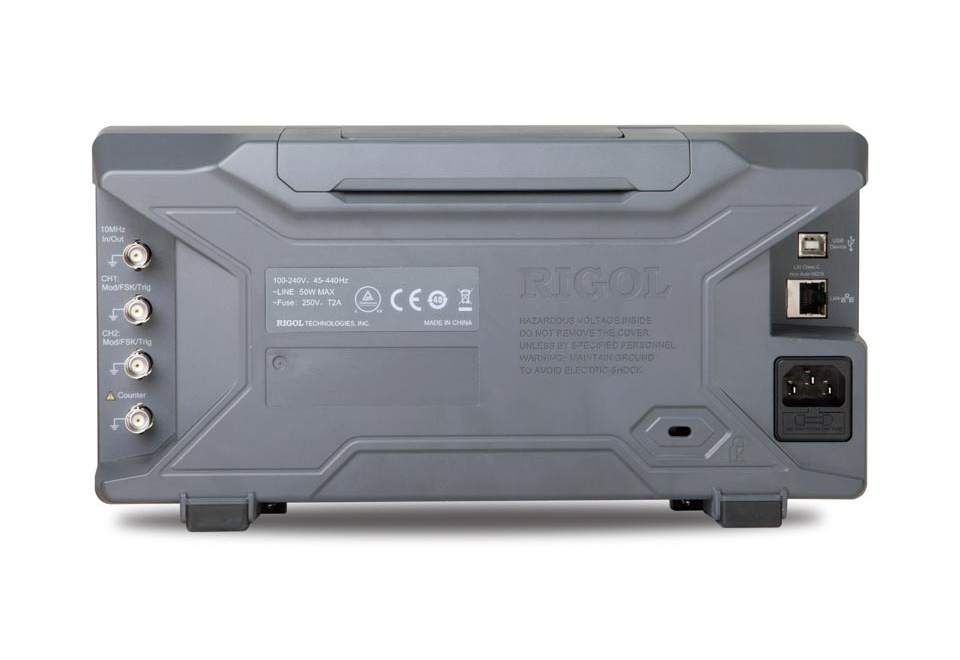

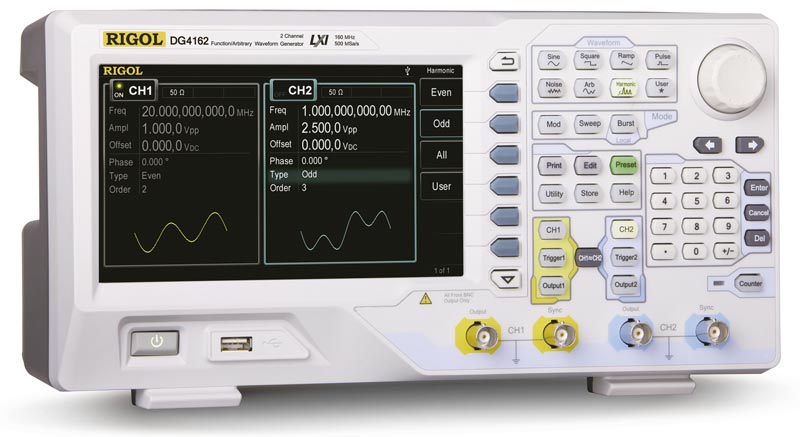

Генератор сигналов цифровой DG4062
Генератор сигналов цифровой DG4062
130500 RUB
Описание
Мультифункциональный генератор сигналов Rigol DG4062, основанный на технологии прямого цифрового синтеза (DDS), представляет собой универсальный инструмент, объединяющий в себе возможности генератора произвольных сигналов, функционального генератора, генератора гармоник, аналогового и цифрового модуляторов, а также частотомера.
Устройство оснащено двумя идентичными каналами с функцией точной регулировки фазового соотношения. Широкий спектр предустановленных форм сигналов и режимов модуляции делает генератор Rigol DG4062 эффективным решением для решения задач измерения различной сложности.
Технические характеристики
| Характеристика | Значение | ||||
|---|---|---|---|---|---|
| Максимальная выходная частота | 60 МГц | ||||
| Количество каналов | 2 | ||||
| Форма сигнала | Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум, гармоники 150 типов специальной формы | ||||
Частотные характеристики | |||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 60 МГц | |||
| прямоугольный сигнал | 1 мкГц ~ 25 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 15 МГц | ||||
| пилообразный сигнал | 1 мкГц ~ 1 МГц | ||||
| гармоники | 1 мкГц ~ 30 МГц | ||||
| белый шум (Гаусс) | полоса 60 МГц (-3дБ) | ||||
| специальной формы | 1 мкГц ~ 15 МГц | ||||
| Разрешение по частоте | 1 мкГц | ||||
| Точность установки (18°C ~ 28°C) | 2 ppm | ||||
Синусоидальный сигнал | |||||
| Нелинейные искажения | |||||
| DC-1 МГц | < -60 дБн | ||||
| 1 МГц - 10 МГц | < -55 дБн | ||||
| 10 МГц - 60 МГц | < -50 дБн | ||||
| Коэффициент гармоник | < 0,1% (10-20 кГц) | ||||
| Общие гармонические искажения | <0,2% (DC ~ 20 кГц，1 Вп-п) | ||||
| Негармонические искажения | < -65 дБн (DC ~ 10 МГц) | ||||
| Фазовый шум | -115 дБн/Гц @ 10 кГц | ||||
Прямоугольный сигнал | |||||
| Время нарастания / спада | < 12 нс (1 кГц, 1 Вп-п) | ||||
| Выброс | < 3 % (1 кГц, 1 Вп-п) | ||||
| Коэф. заполнения | ≤ 10 MГц | 20% ~ 80% | |||
| 10 мГц ~ 40 MГц | 40% ~ 60% | ||||
| > 40 MГц | 50% | ||||
| Ассиметрия | регулируемая | ||||
| Джиттер (СКЗ) | 2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) | ||||
Пилообразный сигнал | |||||
| Нелинейность | < 1% (1 кГц, 1 Вп-п, 100% симметрия) | ||||
| Симмметрия | 0 ~ 100% | ||||
Импульсный сигнал | |||||
| Длительность импульса | ≥ 18 нс | ||||
| Время нарастания / спада | ≥ 11 нс | ||||
| Период | от 66,7 нс до 1000000 с | ||||
| Выброс | < 3 % (1 кГц, 1 Вп-п) | ||||
| Джиттер (СКЗ) | 2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) | ||||
Специальная форма | |||||
| Максимальное количество точек участвующих в формировании сигнала | 16 К | ||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 500 Мвыб/сек | ||||
| Время нарастания | > 5 нс (1 Вп-п) | ||||
| Джиттер (СКЗ) | 2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) | ||||
| Интерполяция | выключена, линейная | ||||
| Способ редактирования | по точкам, сегментами | ||||
Генератор гармоник | |||||
| Порядок гармоник | ≤ 16 | ||||
| Тип гармоник | четные, нечетные, все, пользовательские | ||||
| Амплитуда гармоник | регулируемая | ||||
| Фаза гармоник | регулируемая | ||||
Технические характеристики
| Количество каналов: | 2 |
| Рабочая частота (до), Гц: | 60000000 |
| Частота дискретизации, Гвыб/сек: | 0.5 |
| Max длина записи, млн. точек: | 16000000 |
| Внесен в Госреестр РФ: | № 56012-13 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 36 месяцев |
| Модель: | DG4062 |
| Производитель: | Rigol |
| Госреестр: | Нет |
