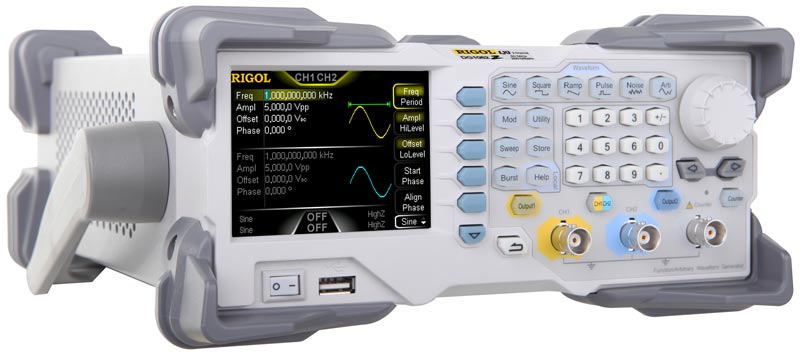

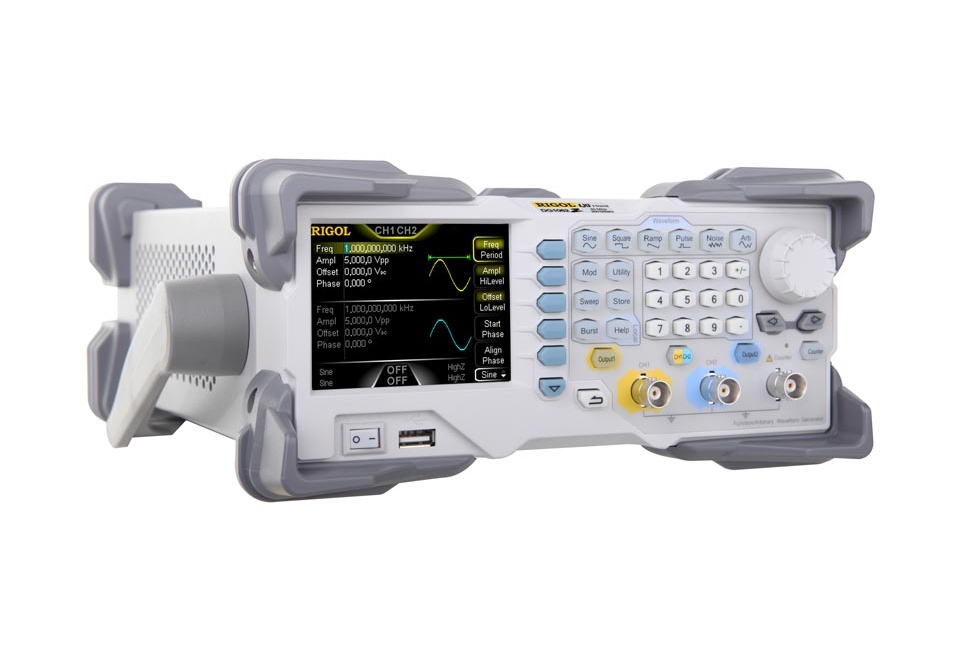

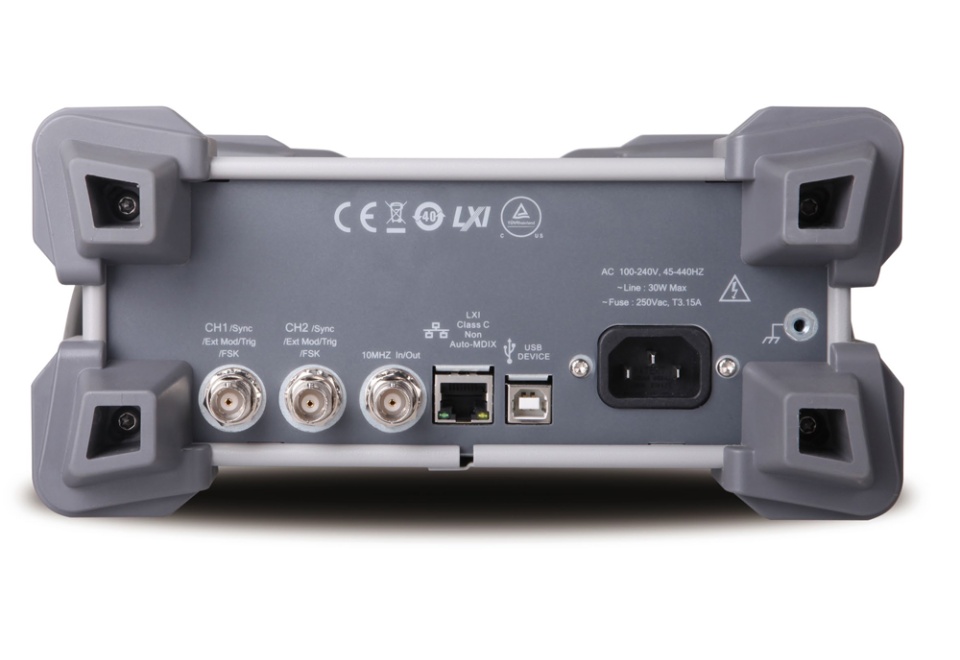

Генератор сигналов произвольной формы DG1022Z
Генератор сигналов произвольной формы DG1022Z
60900 RUB
Описание
Генератор сигналов Rigol DG1022 Z: функциональные возможности
Генератор сигналов Rigol DG1022 Z представляет собой многофункциональный измерительный прибор, предназначенный для генерации электрических импульсов произвольной формы.
Основные характеристики:
- Широкий спектр генерируемых сигналов: синусоидальный, прямоугольный, пилообразный, импульсный и радиосигналы специальной формы (более 160 разновидностей).
- Высокая точность: вертикальное разрешение 16 бит обеспечивает точное воспроизведение формы сигнала.
- Генерация белого шума: с частотой до 25 МГц.
Технологические особенности:
- Signal Fidelity (SiFi): передовая технология формирования радиосигналов "точка за точкой" для обеспечения исключительного качества сигнала с минимальным влиянием дискретизации и джиттера.
- DDS синтез частоты: обеспечивает высокую точность выбора частот опорного генератора.

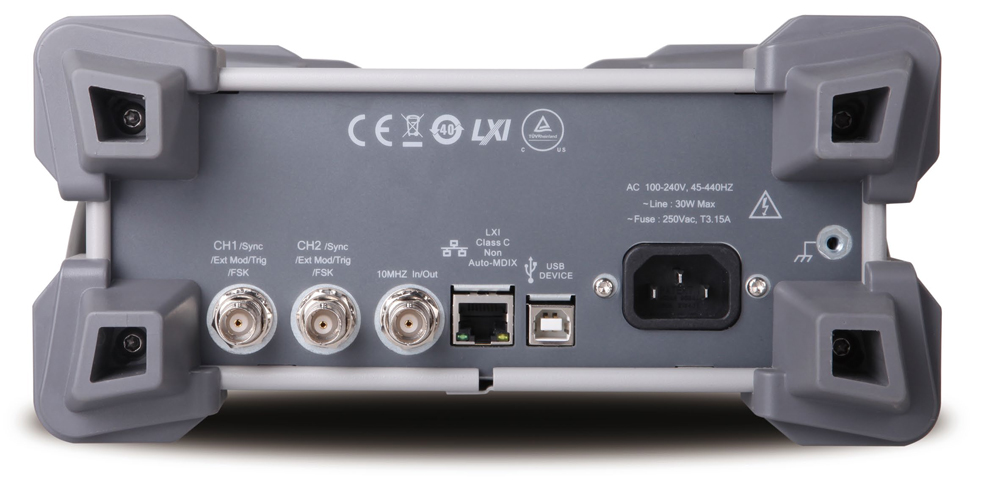

Управление и интерфейсы:
- Удаленное управление: через сетевой интерфейс LAN и набор программируемых команд SCPI.
- Функциональность частотомера: измерение длительности импульсов, их частоты, периода, коэффициента заполнения (диапазон 1 мкГц – 200 МГц).
- Редактирование сигнала: по сегментам или точкам.
Двухканальная архитектура:
- Возможность работы с одним или двумя каналами параллельно.
- Вывод информации о обоих сигналах на дисплей в разных цветах, с возможностью вертикального масштабирования.
Дополнительные возможности:
- USB-интерфейс для переноса результатов измерений на внешнее хранилище и программирования устройства.
Rigol DG1022 Z широко используется в различных областях:
- Испытания, проектирование, ремонт и диагностика электронных устройств.
- Обучение в учебных заведениях: проведение лабораторных работ.
- Производство полупроводниковой электроники.
- Мастерские по ремонту электронных устройств.
Преимущества:
- Высокая точность генерации сигналов.
- Минимальное влияние собственных шумов на сгенерированный сигнал.
- Возможность параллельного вывода информации с двух каналов.
- Удобное удаленное управление с компьютера.
- Хранение результатов измерений на внешней памяти.
- Высокая разрешающая способность частотомера.
- Гибкое управление формированием сигналов: изменение шага, интерполяция.
Технические характеристики
| Максимальная выходная частота | 25 МГц | ||||
|---|---|---|---|---|---|
| Количество каналов | 2 | ||||
| Форма сигнала | стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 160 типов специальной формы | ||||
| Частотные характеристики | |||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 25 МГц | |||
| прямоугольный сигнал | 1 мкГц ~ 25 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 15 МГц | ||||
| пилообразный сигнал | 1 мкГц ~ 500 МГц | ||||
| белый шум (Гаусс) | полоса 25 МГц (-3дБ) | ||||
| специальной формы | 1 мкГц ~ 10 МГц | ||||
| разрешение по частоте | 1 мкГц | ||||
| Точность установки (18°C ~ 28°C) | 1 ppm | ||||
| Синусоидальный канал | |||||
| Гармонические искажения | типичное (0 дБм) < -65 дБн (DC ~ 10 МГц) < -55 дБн (>10МГц ~ 25 МГц) | ||||
| Общие гармонические искажения | < 0,075% (10-20 кГц, 0 дБм) | ||||
| Негармонические искажения | Типичное (0 дБм) < -70 дБн (DC ~ 10 МГц) < -70 дБн + 6 дБ/октаву (>10 МГц) | ||||
| Фазовый шум | типичное (0 дБм) -125 дБн/Гц @ 10 кГц | ||||
| Прямоугольный сигнал | |||||
| Время нарастания / спада | < 10 нс (1 Вп-п) типичное | ||||
| Выброс | < 5 % (100 кГц, 1 Вп-п) типичное | ||||
| Коэф. заполнения | 0,01% ~ 99,99% (ограничена установленной частотой) | ||||
| Ассиметрия | 1% от периода + 5 нс | ||||
| Джиттер (СКЗ) | типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) | ||||
| Пилообразный сигнал | |||||
| Нелинейность | < 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное | ||||
| Симмметрия | 0 ~ 100% | ||||
| Импульсный сигнал | |||||
| Длительность импульса | ≥ 16 нс | ||||
| Время нарастания / спада | ≥ 10 нс | ||||
| Период | от 66,7 нс до 1000000 с | ||||
| Выброс | < 5 % (1 Вп-п) типичное | ||||
| Джиттер (СКЗ) | типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) | ||||
| Специальная форма | |||||
| Максимальное количество точек участвующих в формировании сигнала | 8 ~ 2 М точек (16 М точек опция) | ||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 200 Мвыб/сек | ||||
| Время нарастания | > 5 нс (1 Вп-п) | ||||
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) | ||||
| Интерполяция | выключена, линейная | ||||
| Способ редактирования | по точкам, сегментами, встроенное построение формы | ||||
| Генератор гармоник | |||||
| Порядок гармоник | ≤ 8 | ||||
| Тип гармоник | четные, нечетные, все, пользовательские | ||||
| Амплитуда гармоник | регулируемая | ||||
| Фаза гармоник | регулируемая | ||||
| Амплитуда (50 Ом) | 2,5 мВп-п - 10 Вп-п (≤10 МГц) 2,5 мВп-п ~ 5 Вп-п (≤30 МГц) | |
|---|---|---|
| Точность установки (1 кГц, >10 мВп-п, синус) | ±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) | |
| Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом) | типичное (синус, 2,5В) ±0,1 дБ (≤10 МГц) ±0,2 дБ (≤30 МГц) | |
| Единицы установки | Вп-п, Вскз, дБм | |
| Разрешение | 1 мВ или 4 бит | |
| Форма | синус, прямоугольный, пила, произвольной формы (кроме DC) | |
|---|---|---|
| Закон | линейный, логарифмический, ступенчатый | |
| Диапазон частот | верхняя и нижняя частота свипирования ограничена несущей частотой | |
| Направление | вверх / вниз | |
| Время свипирования | от 1 мс до 500 с | |
| Время стояния / возврата | от 0 мс до 500 с | |
| Источник запуска | ручной, внешний, внутренний | |
| Маркер | спадающий фронт сигнала синхронизации (задаваемый) | |
| Режим пачек импульсов: | ||
| Форма | синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC) | |
| Частота несущей | от 2 мГц до 30 МГц | |
| Количество импульсов в пачке | от 1 до 1000000 или бесконечное | |
| Начальная / Конечная фаза | от 0° до 360° | |
| Внутренний период | от 1 мкс до 500 с | |
| Стробированный запуск | внешний запуск | |
| Источник запуска | ручной, внешний, внутренний | |
| Задержка запуска | от 0 нс до 100 с | |
| Измеряемый параметр | частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения | |||
|---|---|---|---|---|
| Частотный диапазон | 1 мкГц ~ 200 МГц | |||
| Разрешение по частоте | 7 разрядов/с | |||
| Диапазон периода | от 5 нс до 16 дней | |||
| Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) | DC связь | DC диапазон девиации | +1.5 В DC | |
| 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 В AC+DC | |||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 В AC+DC | |||
| AC связь | 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 Вп-п | ||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 Вп-п | |||
| Длительность импульса и коэффициент заполнения | диапазон частоты: 1 мкГц ~ 5 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 2 нс | |||
| Коэффициент заполнения | 0 ~ 100% | |||
| Параметры входа | входной импеданс | 50 Ом, 1 МОм | ||
| тип свяи | AC, DC | |||
| ФНЧ | ON: полоса 250 кГц, OFF: полоса 200 МГц | |||
| аттенюация | включен: "х10", выключен: "х1" | |||
| Система запуска | уровень запуска: ±2,5 В (0.1 %~ 100%) | |||
| чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ) | ||||
| Время счета | 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с | |||
| Тип дисплея | жидкокристаллический, 3,5" TFT, 320 х 240, 16 млн.цветов | |
|---|---|---|
| Питание | 100~240 В АСскз, 45~440 Гц, CATII | |
| Интерфейс | USB устройство, USB хост, LAN; USB-GPIB (опция) | |
| Потребляемая мощность | не более 40 Вт | |
| Рабочая температура | 10 °C...40 °C | |
| Габаритные размеры | 261,5 х 112 х 318,4 мм | |
| Вес | 3,2 кг (в упаковке 4,5 кг) | |
Технические характеристики
| Количество каналов: | 2 |
| Рабочая частота (до), Гц: | 25000000 |
| Частота дискретизации, Гвыб/сек: | 0.2 |
| Max длина записи, млн. точек: | 10000000 |
| Внесен в Госреестр РФ: | № 56011-20 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 36 месяцев |
| Модель: | DG1022Z |
| Производитель: | Rigol |
| Госреестр: | Да |
