Генератор сигналов произвольной формы DG4102
Генератор сигналов произвольной формы DG4102
140026
RUB
Описание

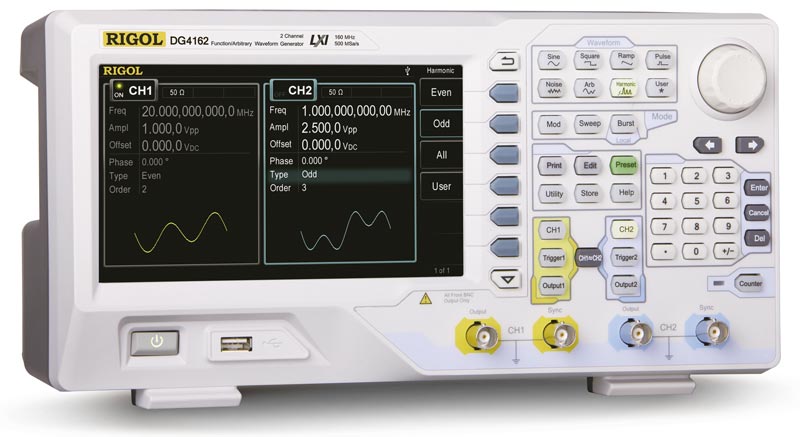

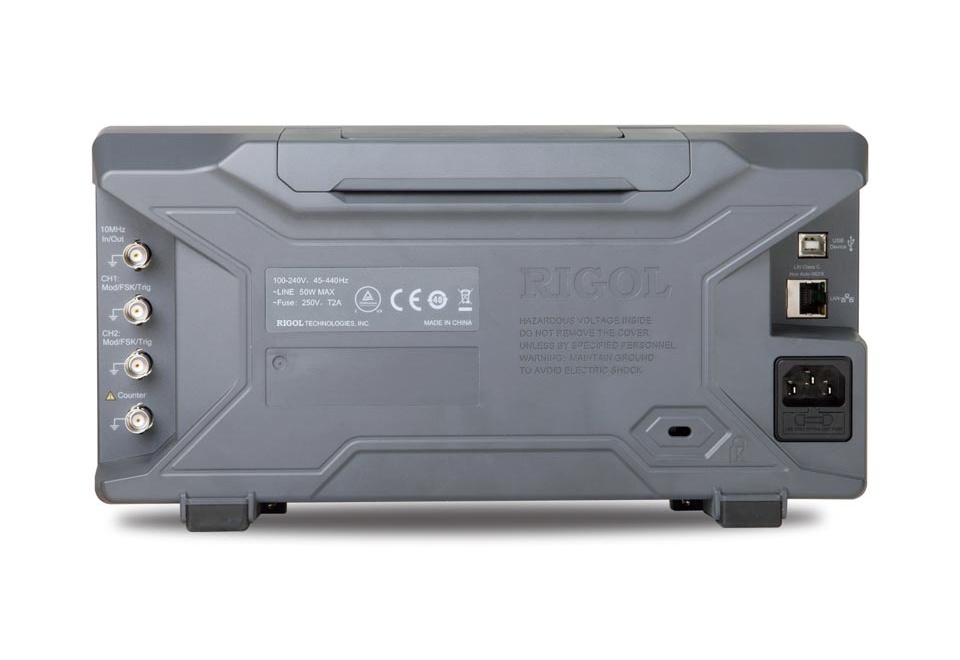

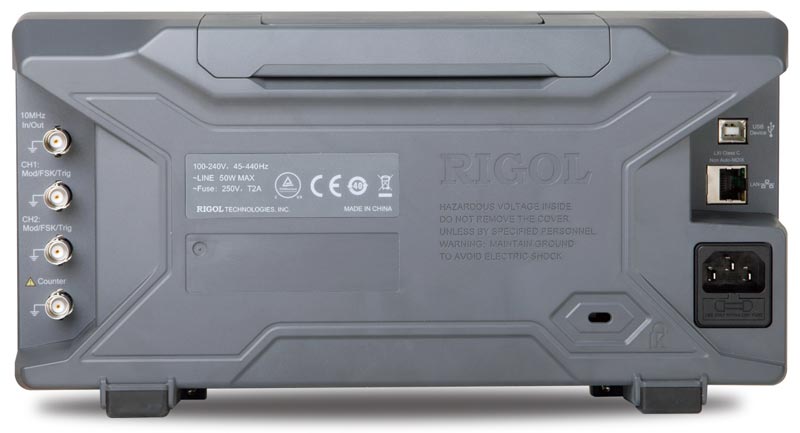

Генератор сигналов Rigol DG4102: многофункциональная платформа для исследований
Rigol DG4102 представляет собой универсальный прибор, сочетающий в себе функции генератора с возможностью генерировать более 150 видов сигналов, частотомера, а также аналогового и цифрового модуляторов. Данные выводятся на цветной TFT дисплей высокого разрешения в одно- или двухканальном режиме. Прибор поддерживает управление импульсами и обмен данными посредством USB-интерфейса.
Генерация сигналов:
DG4102 генерирует цифровой сигнал заданной пользователем формы, который хранится во встроенной или внешней памяти, а затем подаётся на вход цифро-аналогового преобразователя (ЦАП). ЦАП вырабатывает ступенчатое напряжение, которое сглаживается частотным фильтром для формирования окончательной формы сигнала. Генератор DG4102 способен генерировать следующие типы радиосигналов с разрешением по частоте 1 мкГц:
- прямоугольный;
- синусоидальный;
- белый шум;
- пилообразный;
- последовательные импульсы;
- произвольные формы – 150 задаваемых пользователем форм.
Модуляция:
Устройство реализует 17 видов цифровых и аналоговых модуляций, включая частотную, фазовую, амплитудную, ШИМ и их комбинации. Для всех типов сигналов поддерживается смещение по напряжению постоянного тока (DC). DG4102 может генерировать нечётные и чётные гармоники, а также выполнять свипирование или качание радиосигналов любой формы.
Функция частотомера:
DG4102 может функционировать как высокоточный частотомер с функциями истории и ведения статистики, что позволяет обнаруживать изменения импульса во времени. Прибор определяет:
- Частоту в диапазоне от 0,001 Гц до 200 МГц;
- Период колебаний от 5 нс до 16 дней;
- Продолжительность импульсов;
- Коэффициент заполнения.
Пользователь может регулировать время спадания и нарастания сигналов. DG4102 способен работать в двух каналах параллельно, одновременно отображая параметры обоих каналов.

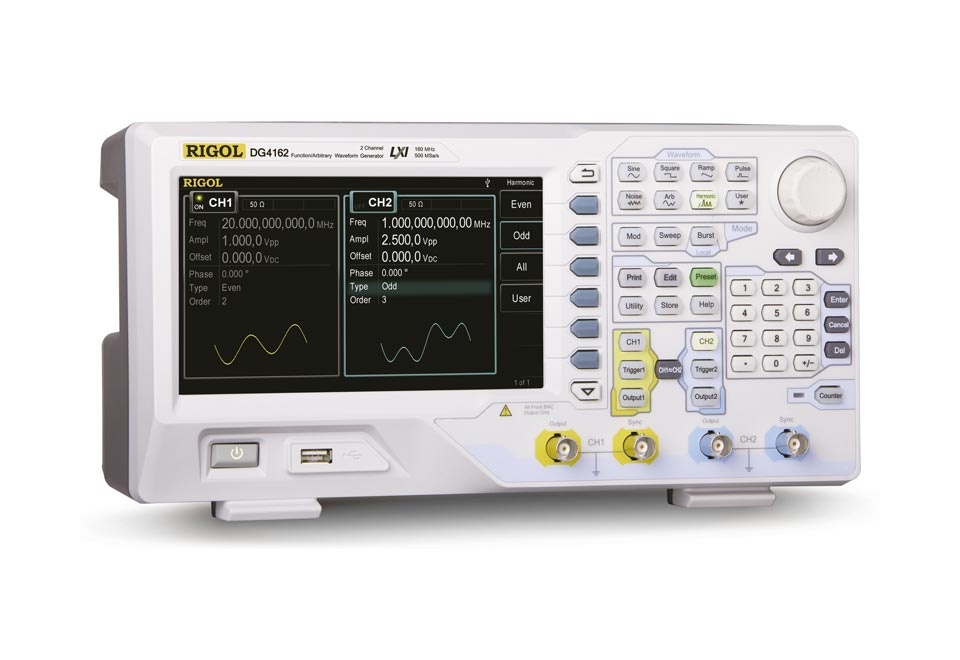

Для предотвращения несанкционированного доступа к содержимому корпуса прибор опломбирован. Микропрограмма генератора DG4102 защищена от считывания и редактирования. На передней панели устройства предусмотрен порт для замка Кенсингтона, а также расположены дисплей, USB-интерфейс и органы управления: кнопки и поворотные ручки. 7-дюймовый экран выводит высококачественное изображение с одного или обоих каналов в разрешении 800 × 600 px.
Ключевые особенности DG4102:
- Защищённая от вмешательства микропрограмма;
- Функция высокоточного частотомера;
- Цветной контрастный дисплей с высокой разделительной способностью;
- Работа в двухканальном режиме;
- Защита от перегрузки и короткого замыкания;
- Поддержка 17 видов модуляции;
- Совместимость с USB-накопителями, отформатированными в файловой системе FAT32;
- Встроенная справочная система с инструкциями.
Двухканальный генератор сигналов Rigol DG4102 широко используется в учебных лабораториях кафедр электроники, физики, радио- и электротехники для обучения студентов и проведения практических или лабораторных работ. Прибор также применяется на предприятиях, занимающихся разработкой, производством, тестированием, настройкой и ремонтом электронных устройств.
Технические характеристики
| Характеристика | Значение | ||||
|---|---|---|---|---|---|
| Максимальная выходная частота |
100 МГц |
||||
| Количество каналов |
2 |
||||
| Форма сигнала | стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум, гармоники 150 типов специальной формы |
||||
| Синусоидальный канал | |||||
| Нелинейные искажения | |||||
| DC-1 МГц | < -60 дБн | ||||
| 1 МГц - 10 МГц | < -55 дБн | ||||
| 10 МГц - 100 МГц | < -50 дБн | ||||
| Коэффициент гармоник | < 0,1% (10-20 кГц) | ||||
| Общие гармонические искажения | <0,2% (DC ~ 20 кГц, 1 Вп-п) | ||||
| Негармонические искажения |
< -65 дБн (DC ~ 10 МГц) |
||||
| Фазовый шум | -115 дБн/Гц @ 10 кГц | ||||
| Прямоугольный канал | |||||
| Время нарастания / спада | < 10 нс (1 кГц, 1 Вп-п) | ||||
| Выброс | < 3 % (1 кГц, 1 Вп-п) | ||||
| Коэф. заполнения | ≤ 10 MГц | 20% ~ 80% | |||
| 10 мГц ~ 40 MГц | 40% ~ 60% | ||||
| > 40 MГц | 50% | ||||
| Ассиметрия | регулируемая | ||||
| Джиттер (СКЗ) | 2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) |
||||
| Пилообразный канал | |||||
| Нелинейность | < 1% (1 кГц, 1 Вп-п, 100% симметрия) | ||||
| Симмметрия | 0 ~ 100% | ||||
| Импульсный сигнал | |||||
| Длительность импульса | ≥ 12 нс | ||||
| Время нарастания / спада | ≥ 7 нс | ||||
| Период | от 40 нс до 1000000 с | ||||
| Выброс | < 3 % (1 кГц, 1 Вп-п) | ||||
| Джиттер (СКЗ) | 2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) |
||||
| Специальная форма | |||||
| Максимальное количество точек участвующих в формировании сигнала | 16 К | ||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 500 Мвыб/сек | ||||
| Время нарастания | > 5 нс (1 Вп-п) | ||||
| Джиттер (СКЗ) | 2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) |
||||
| Интерполяция | выключена, линейная | ||||
| Способ редактирования | по точкам, сегментами | ||||
| Генератор гармоник | |||||
| Порядок гармоник | ≤ 16 | ||||
| Тип гармоник | четные, нечетные, все, пользовательские | ||||
| Амплитуда гармоник | регулируемая | ||||
| Фаза гармоник | регулируемая | ||||
|
Амплитуда (50 Ом) |
1 мВп-п - 10 Вп-п (≤20 МГц) 1 мВп-п ~ 5 Вп-п (>20 МГц ~ 60 МГц) 1 мВп-п ~ 2,5 Вп-п (> 60 МГц ~ 100 МГц) |
|
|
Точность установки (1 кГц, >10 мВп-п, синус) |
±(1%+2 мВ) | |
|
Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом) |
±0,1 дБ (≤10 МГц) ±0,2 дБ (>10 МГц ~ 60 МГц) ±0,4 дБ (>60 МГц ~ 100 МГц) |
|
|
Единицы установки |
Вп-п, Вскз, дБм | |
|
Разрешение |
1 мВ или 3 бит | |
| Диапазон | ±5 В АС+DC | |
|---|---|---|
|
Точность установки |
±(1% + 5 мВ +0,5% от амплитуды) | |
|
Импеданс |
50 Ом | |
|
Защита |
от короткого замыкания, автоматическое отключение выхода при перегрузке | |
|
Тип модуляции |
AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM |
|
Несущая |
синус, прямоугольный, пила, шум, произвольной формы (кроме DC) |
|
Источник |
внутренний / внешний |
|
Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
|
Частота модуляции |
2 мГц ~ 50 кГц |
|
Коэффициент модуляции |
0% ~ 120% |
|
Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
|
Источник |
внутренний / внешний |
|
Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
|
Частота модуляции |
2 мГц ~ 50 кГц |
|
Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
|
Источник |
внутренний / внешний |
|
Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
|
Частота модуляции |
2 мГц ~ 50 кГц |
|
Девиация |
0 ~ 360° |
|
Диапазон напряжения |
75 мВскз ~ ± 2,5 В DC+AC |
|
Полоса |
5 МГц |
|
Импеданс входа |
100 Ом |
|
Форма |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
|
Закон |
линейный, логарифмический, ступенчатый |
|
Диапазон частот |
от 1 мкГц до 100 МГц |
| Направление | Вверх / Вниз |
| Время свипирования | от 1 мс до 300 с |
|
Время стояния / возврата |
от 0 мс до 300 с |
| Источник запуска |
ручной, внешний, внутренний |
| Маркер | спадающий фронт или синхросигнал (программируется) |
|
Форма |
синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC) |
|
Частота несущей |
от 2 мГц до 100 МГц |
|
Количество импульсов в пачке |
от 1 до 1000000 или бесконечное |
|
Начальная / Конечная фаза |
от 0° до 360° |
|
Внутренний период |
от 2 мкс до 500 с |
|
Стробированный запуск |
внешний запуск |
|
Источник запуска |
ручной, внешний, внутренний |
|
Задержка запуска |
от 0 нс до 85 с |
|
Измеряемый параметр |
частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения | |||
|
Частотный диапазон |
1 мкГц ~ 200 МГц | |||
|
Разрешение по частоте |
6 разрядов/с | |||
|
Диапазон периода |
от 5 нс до 16 дней | |||
|
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) |
DC связь | DC диапазон девиации | +1.5 В DC | |
| 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 В AC+DC | |||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 В AC+DC | |||
| AC связь | 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 Вп-п | ||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 Вп-п | |||
|
Длительность импульса и коэффициент заполнения |
диапазон частоты: 1 мкГц ~ 5 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 2 нс |
|||
|
Коэффициент заполнения |
0 ~ 100% | |||
| Параметры входа | входной импеданс | 50 Ом, 1 МОм | ||
|---|---|---|---|---|
| тип свяи | AC, DC | |||
| ФНЧ | ON: полоса 250 кГц, OFF: полоса 225 МГц |
|||
| аттенюация | включен: "х10", выключен: "х1" | |||
|
Система запуска |
уровень запуска: ±2,5 В (0.1 %~ 100%) | |||
| чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ) | ||||
|
Время счета |
1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с | |||
|
Активация защиты |
±7 В AC+DC (аттенюатор выключен, 1 МОм) ±70 В AC+DC (аттенюатор включен, 1 МОм) 5 Вскз (50 Ом) |
|||
|
Уровень |
TTL |
|
Длительность импульса |
> 50 нс |
|
Запуск по фронту |
нарастающий, спадающий выбирается |
|
Время отклика (задержка запуска) |
свипирование:< 100 нс, режим пачек < 300 нс |
|
Уровень |
TTL |
|
Длительность импульса |
> 60 нс |
|
Максимальная частота |
1 МГц |
| Вход внешнего опорного сигнала | |
|
Частота |
10 МГц ± 50 Гц |
|
Уровень |
от 250 мВп-п до 5 Вп-п |
|
Время блокировки |
< 2 c |
|
Импеданс |
1 кОм, закрытый вход (AC) |
| Сдвиг фазы | |
|
Диапазон |
от 0° до 360° |
|
Разрешение |
0,03° |
| Выход внутреннего опорного сигнала | |
|
Частота |
10 МГц ± 50 Гц |
|
Уровень |
3,3 Вп-п |
|
Импеданс |
50 кОм, закрытый вход (AC) |
| Выход синхронизации | |
|
Уровень |
TTL-совместимый |
|
Импеданс |
50 Ом |
|
Тип дисплея |
жидкокристаллический, 7" TFT, 800 х 480, 16 млн.цветов | |
|
Питание |
100~240 В АСскз, 45~440 Гц, CATII | |
|
Интерфейс |
USB устройство, USB host (2), LAN | |
|
Потребляемая мощность |
не более 50 Вт | |
|
Рабочая температура |
10 °C...40 °C | |
| Габаритные размеры | 313 х 161 х 117 мм | |
|
Вес |
3,2 кг | |
Технические характеристики
| Количество каналов: | 2 |
| Рабочая частота (до), Гц: | 100000000 |
| Частота дискретизации, Гвыб/сек: | 0.5 |
| Внесен в Госреестр РФ: | № 56012-13 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 36 месяцев |
| Модель: | DG4102 |
| Производитель: | Rigol |
| Госреестр: | Да |
