Универсальный генератор сигналов DG1032Z
Универсальный генератор сигналов DG1032Z
58500
RUB
Описание

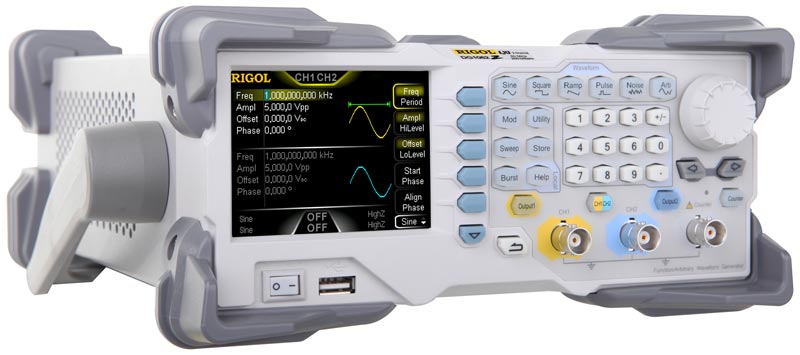

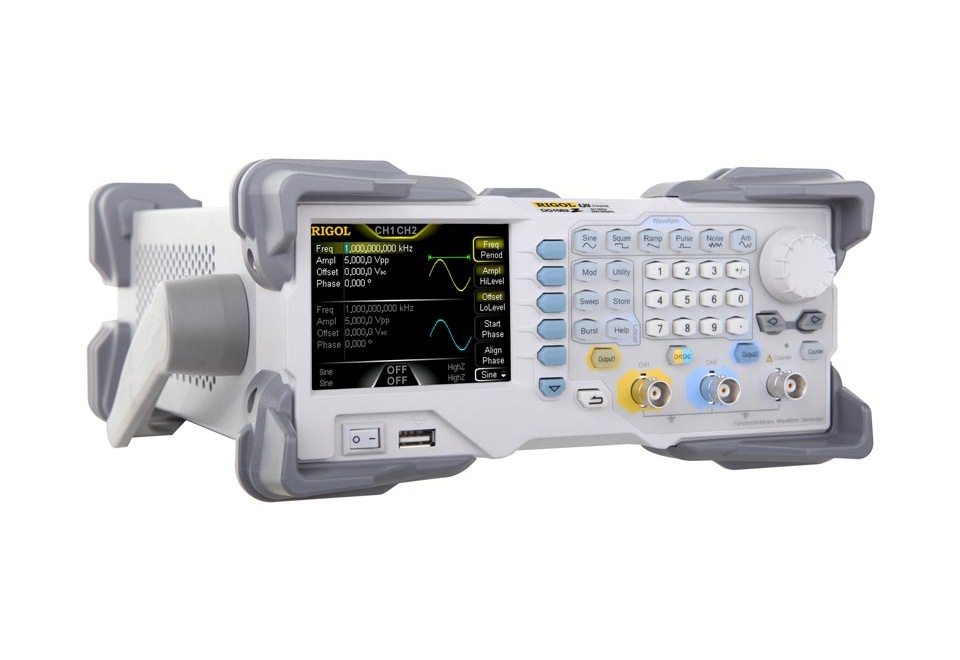

Rigol DG1032Z: Функциональный двухканальный генератор
Rigol DG1032Z – это высокофункциональный двухканальный генератор электрических сигналов, разработанный с использованием передовой технологии точечного формирования сигналов SiFi (Signal Fidelity). Прибор способен генерировать более 160 различных форм радиосигналов, включая синусоидальную, прямоугольную, пилообразную формы, импульсы и гауссовский шум.
DG1032Z 21 отличается портативным исполнением и высокой мощностью. Он оснащен цветным ЖК-дисплеем для визуализации информации с обоих каналов. Генератор может работать в режимах модуляции цифровых и аналоговых радиосигналов, а также выполнять функции измерителя частоты (до 200 Гц).
Технология SiFi обеспечивает точечное формирование сигнала, что минимизирует влияние собственных шумов и гарантирует высокую точность выбора частоты. Генератор способен генерировать сигналы на частотах до 60 МГц с разрешением 1 мкГц, что позволяет использовать его для высокоточных измерений в чувствительных системах.
Ключевые характеристики Rigol DG1032Z:
- Два независимых канала: позволяют генерировать и одновременно отображать два разных сигнала на экране.
- Широкий диапазон частот: до 60 МГц с разрешением 1 мкГц.
- Более 160 форм сигналов: синусоидальная, прямоугольная, пилообразная, импульсные и гауссовский шум.
- Семь типов модуляции.
- Функция широкополосного измерителя частоты.
- Удалённое управление.
- Раздельное управление параметрами каждого канала.
- Многочисленные интерфейсы модуляции и синхронизации.

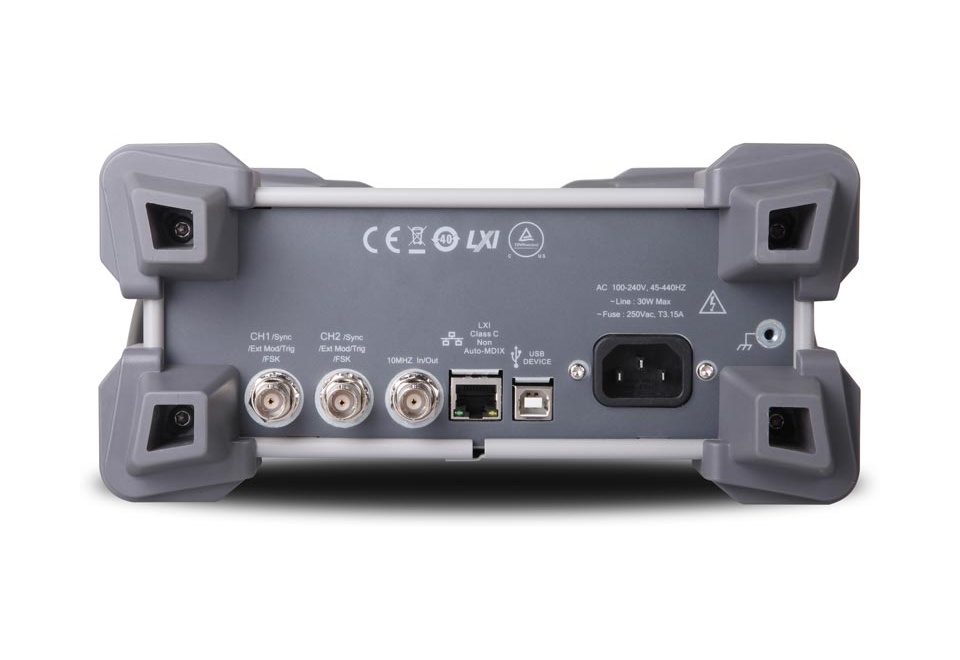

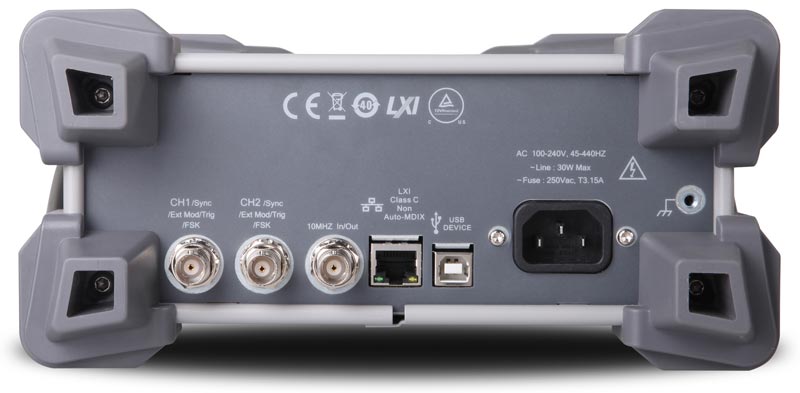

Rigol DG1032Z 21 оснащен высокопроизводительным 14-битным аналого-цифровым преобразователем (АЦП). Выходы тактирования и синхронизации обеспечивают интеграцию генератора в испытательные стенды, а USB-интерфейс – возможность подключения к компьютеру для программирования и обмена данными. Встроенная память может хранить сигналы объёмом до 8 миллионов точек.
Области применения Rigol DG1032Z:
- Измерения в вычислительной технике, импульсных схемах и блоках бесперебойного питания.
- Образование: обучение студентов радиотехнических вузов и кафедр, разработка и испытание электронных устройств.
- Ремонт и обслуживание электроники в специализированных сервисных центрах.
- Научные исследования и разработки: электронные приборы, схемы и устройства в учебных заведениях и на производстве.
Технические характеристики
| Характеристика | Значение | |
|---|---|---|
| Максимальная выходная частота | 30 МГц | |
| Количество каналов | 2 | |
| Форма сигнала | Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 160 типов специальной формы |
|
| Частотные характеристики | ||
| Диапазон | синусоидальный сигнал |
1 мкГц ~ 30 МГц |
| прямоугольный сигнал | 1 мкГц ~ 15 МГц | |
| импульсный сигнал | 1 мкГц ~ 15 МГц | |
| пилообразный сигнал | 1 мкГц ~ 500 кГц | |
| гармоники | 1 мкГц ~ 10 МГц | |
| белый шум (Гаусс) | полоса 30 МГц (-3дБ) | |
| специальной формы | 1 мкГц ~ 10 МГц | |
| разрешение по частоте | 1 мкГц | |
| Точность установки (18°C ~ 28°C) | ±1 ppm | |
| Синусоидальный сигнал | ||
| Гармонические искажения | Типичное (0 дБм) < -65 дБн (DC ~ 10 МГц) < -55 дБн (>10МГц ~ 30 МГц) |
|
| Общие гармонические искажения | < 0,075% (10-20 кГц, 0 дБм) | |
| Негармонические искажения |
Типичное (0 дБм) |
|
| Фазовый шум | Типичное (0 дБм) -125 дБн/Гц @ 10 кГц |
|
| Прямоугольный сигнал | ||
| Время нарастания/спада | < 10 нс (1 Вп-п) типичное | |
| Выброс | < 5 % (100 кГц, 1 Вп-п) типичное | |
| Коэф.заполнения | 0,01% ~ 99,99% (ограничена установленной частотой) | |
| Ассиметрия | 1% от периода + 5 нс | |
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
|
| Пилообразный сигнал | ||
| Нелинейность | < 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное | |
| Симмметрия | 0 ~ 100% | |
| Импульсный сигнал | ||
| Длительность импульса | ≥ 16 нс (ограничена установленной частотой) | |
| Время нарастания/спада | ≥ 10 нс (ограничена установленной частотой и длительностью импульса) | |
| Выброс | < 5 % (1 Вп-п) типичное | |
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
|
| Специальная форма | ||
| Максимальное количество точек участвующих в формировании сигнала | 8 ~ 2 М точек (16 М точек опция) | |
| Вертикальное разрешение | 14 бит | |
| Частота дискретизации | 200 Мвыб/сек | |
| Время нарастания | < 5 нс (1 Вп-п) типичное | |
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
|
| Способ редактирования | по точкам, сегментами, встроенное построение формы | |
| Генератор гармоник | ||
| Порядок гармоник | ≤ 8 | |
| Тип гармоник | четные, нечетные, все, пользовательские | |
| Амплитуда гармоник | регулируемая для каждой гармоники | |
| Фаза гармоник | регулируемая для каждой гармоники | |
Технические характеристики
| Количество каналов: | 2 |
| Рабочая частота (до), Гц: | 30000000 |
| Частота дискретизации, Гвыб/сек: | 0.2 |
| Max длина записи, млн. точек: | 1000000 |
| Внесен в Госреестр РФ: | № 56011-20 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 36 месяцев |
| Модель: | DG1032Z |
| Производитель: | Rigol |
| Госреестр: | Да |
