Универсальный генератор сигналов DG5102
Универсальный генератор сигналов DG5102
0
RUB
Описание

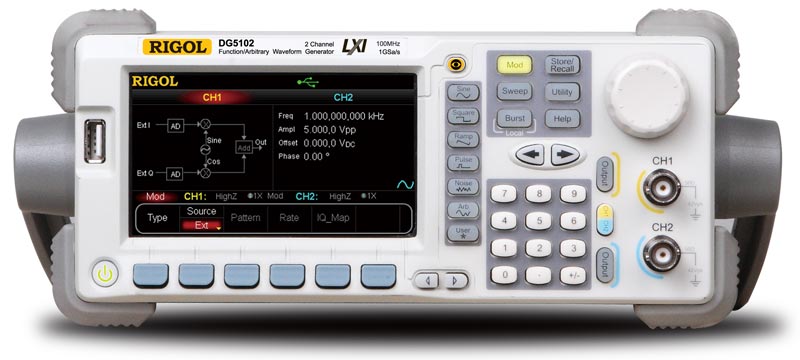

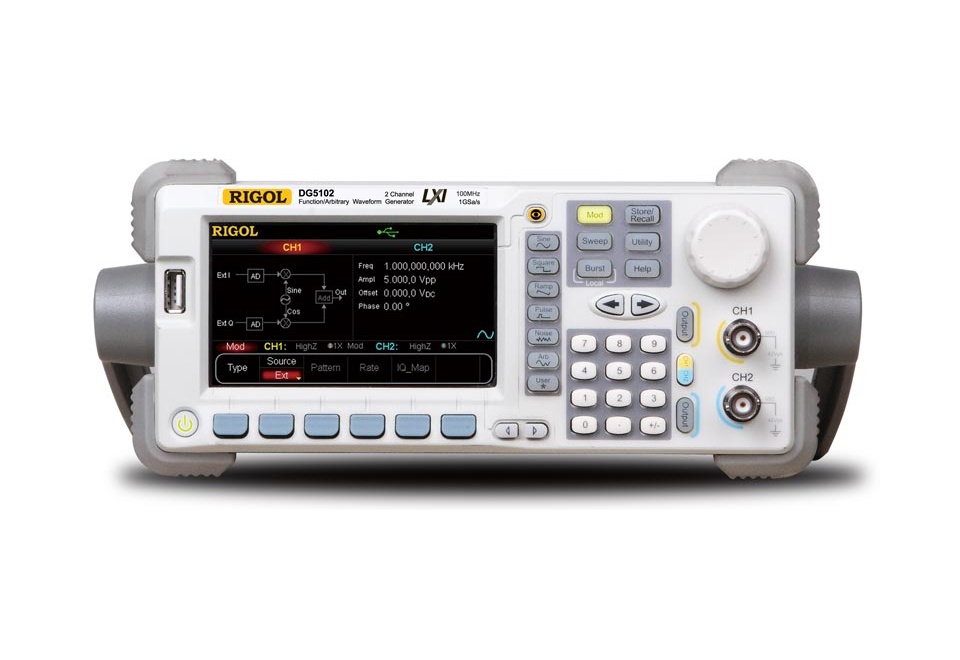

Генератор стандартных функций и сигналов Rigol DG5102
Генератор стандартных функций и сигналов произвольной формы Rigol DG5102 представляет собой многофункциональный лабораторный инструмент в компактном формате. В сравнении с предыдущими моделями, он обладает улучшенными техническими характеристиками и расширенным набором рабочих режимов, что позволяет эффективно решать задачи различной сложности на этапах разработки, производства и тестирования оборудования.
Устройство оснащено двумя независимыми каналами с верхней границей частотного диапазона 100 МГц. Функциональность генератора может быть дополнительно расширена за счет установки опциональных модулей.
Возможности:
Стандартная конфигурация Rigol DG5102 обеспечивает генерацию 14 наиболее востребованных сигналов стандартных форм, а также возможность воспроизведения сигналов произвольной формы с внешних носителей. Поддерживаются режимы свипирования, формирования импульсов, пакетных сигналов и кодовых последовательностей по заданному шаблону.
Ключевым преимуществом серии Rigol DG5000, в сравнении с предыдущими моделями семейства DG, является наличие встроенного IQ-модулятора. Модель оснащена отдельными входами для подачи синфазной и квадратурной составляющих для каждого канала, расположенными на задней панели рядом с разъемами для внешнего запуска и тактирования. В режиме IQ при работе от внутреннего источника модуляции Rigol DG5102 способен генерировать квадратурные сигналы до 64 разрядов, сигналы с фазовой манипуляцией до 16 уровней или с пользовательскими параметрами. Визуализация IQ-карты доступна как в графическом, так и в табличном виде.

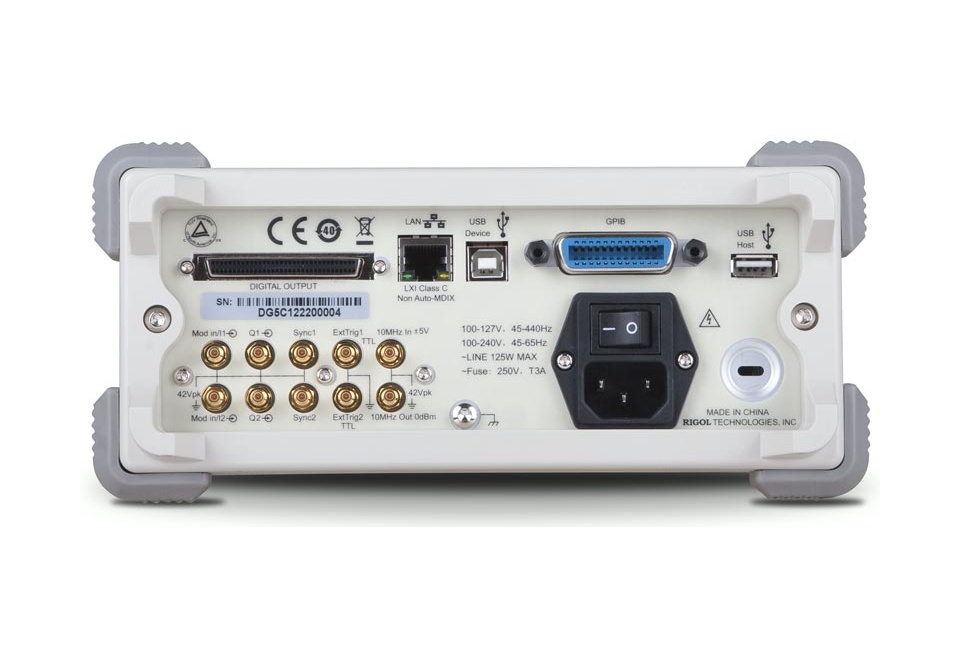

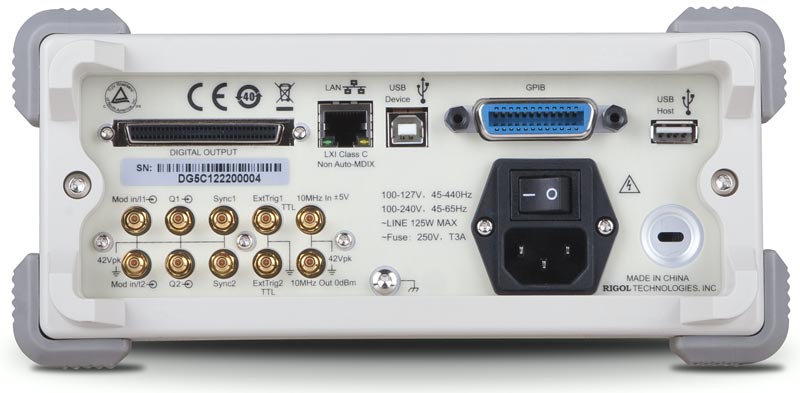

Опционально доступны функции перескока по частоте и воспроизведения смешанных сигналов с выводом логических компонентов через разъем DIGITAL OUTPUT на задней панели корпуса.
Особенности Rigol DG5102:
- Независимые каналы могут использоваться по отдельности с индивидуальными настройками.
- Возможно дистанционное управление: прямое подключение к ПК через USB-порт или работа в сетевом режиме с использованием интерфейсов LAN или GPIB.
- Поддержка функции TMC позволяет напрямую считывать осциллограммы с цифрового осциллографа соответствующего типа и воспроизводить их без промежуточных преобразований, что повышает точность восстановления формы сигнала.
Технические характеристики
| Максимальная выходная частота | 100 МГц | |||
|---|---|---|---|---|
| Количество каналов | 2 | |||
| Форма сигнала | стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, шумовой произвольная форма: кардинальный синус, нарастание по экспоненте, убывание по экспоненте, кардиотонический, функция Гаусса, гаверсинус, функция Лоренца, двухтональный сигнал, постоянное напряжение |
|||
| Частотные характеристики | ||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 100 МГц | ||
| прямоугольный сигнал | 1 мкГц ~ 100 МГц | |||
| импульсный сигнал | 1 мкГц ~ 50 МГц | |||
| пилообразный сигнал | 1 мкГц ~ 3 МГц | |||
| специальной формы | 1 мкГц ~ 50 МГц | |||
| Разрешение по частоте | 1 мкГц | |||
| Точность установки (18°C ~ 28°C) | ±1 ppm | |||
| Синусоидальный сигнал | ||||
| Гармонические искажения | < -45 дБн (≤100 МГц, 0 дБм) < -35 дБн (>100 МГц, 0 дБм) |
|||
| Общие гармонические искажения | < 0,5% (10 Гц ~ 20 кГц, 0 дБм) | |||
| Негармонические искажения | < -50 дБн (≤100 МГц, 0 дБм) < -50 дБн+6дБн/октава (≤100 МГц, 0 дБм) |
|||
| Фазовый шум | -110 дБн/Гц @ 10 кГц (0 дБм, 10 МГц) | |||
| Прямоугольный сигнал | ||||
| Время нарастания / спада | < 2,5 нс (1 Вп-п) | |||
| Выброс | < 5 % (1 Вп-п) | |||
| Коэф. заполнения | ≤ 10 MГц | 20% ~ 80% | ||
| 10 мГц ~ 40 MГц | 40% ~ 60% | |||
| > 40 MГц | 50% | |||
| Ассиметрия | 1% период +5 нс | |||
| Джиттер (СКЗ) | 10 ppm + 500 пс (≤30 МГц) 500 пс (>30 МГц) |
|||
| Пилообразный сигнал | ||||
| Нелинейность | < 0,5% | |||
| Симмметрия | 0 ~ 100% | |||
| Импульсный сигнал | ||||
| Длительность импульса | от 4 нс до 1000000 с | |||
| Время нарастания / спада | 4 нс...1 мс | |||
| Период | от 20 нс до 1000000 с | |||
| Выброс | < 5 % | |||
| Джиттер (СКЗ) | 10 ppm + 500 пс (1 Вп-п) | |||
| Специальная форма | ||||
| Максимальное количество точек участвующих в формировании сигнала | 2...16 М (нормальный режим) 2...128 М (режим воспроизведения) |
|||
| Вертикальное разрешение | 14 бит | |||
| Частота дискретизации | 1 Гвыб/сек фиксировано (2...16 М нормальный режим) ≤1 Гвыб/сек устанавл. (2...128 М режим воспроизведения) |
|||
| Время нарастания | ≤ 3 нс (1 Вп-п) | |||
| Джиттер (СКЗ) | 3 нс | |||
| Интерполяция | выключена, линейная, Sinc | |||
| Способ редактирования | по точкам, сегментами | |||
| Энергонезависимая память | 1 Гб | |||
| Характеристики выхода | ||||
| Амплитуда (50 Ом) | 5 мВп-п - 10 Вп-п | |||
| Точность установки (1 кГц, 10 мВп-п, синус) | ±(1%+1 мВп-п) | |||
| Неравномерность АЧХ (синус, 100 кГц, 1,25 Вп-п, 50 Ом) | ±0,1 дБ (≤10 МГц) ±0,2 дБ (>10 МГц ~ 60 МГц) ±0,4 дБ (>60 МГц ~ 100 МГц) |
|||
| Единицы установки | Вп-п, Вскз, дБм, высокий / низкий уровень | |||
| Разрешение | 0,1 мВ или 4 цифры | |||
| Смещение (50 Ом) | ||||
| Диапазон | ±5 Впик АС+DC | |||
| Точность установки | ±(1% + 5 мВ +0,5% от амплитуды) | |||
| Выход сигнала | ||||
| Импеданс | 50 Ом | |||
| Изоляция | 42 Впик макс. относительно земли | |||
| Защита | от короткого замыкания, автоматическое отключение выхода при перегрузке | |||
| Параметры псевдослучайной перестройки рабочей частоты ППРЧ (FH) | ||||
| Полоса | 1,5 МГц~100 МГц | |||
| Частота скачков | от 1 скачк/сек до 12,5 М скачк/сек | |||
| Кол-во частот | 4096 | |||
| Длина последлвательности | 4096 | |||
| Модуляция | ||||
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM, IQ | |||
| AM Модуляция (AM) | ||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | |||
| Частота модуляции | 2 мГц ~ 50 кГц | |||
| Коэффициент модуляции | 0% ~ 120% | |||
| ЧM Модуляция (FM) | ||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | |||
| Частота модуляции | 2 мГц ~ 50 кГц | |||
| ФM Модуляция (PM) | ||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | |||
| Частота модуляции | 2 мГц ~ 50 кГц | |||
| Девиация | 0 ~ 360° | |||
| Частотная манипуляция (FSK) | ||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | |||
| Частота переключения | 2 мГц ~ 1 МГц | |||
| Амплитудная манипуляция (ASK) | ||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | |||
| Частота переключения | 2 мГц ~ 1 МГц | |||
| Фазовая манипуляция (PSK) | ||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | |||
| Частота переключения | 2 мГц ~ 1 МГц | |||
| IQ манипуляция | ||||
| Несущая | синус (≤200 МГц) | |||
| Источник | внутренний / внешний | |||
| Шаблон кода (передаваемый код) | псевдошумовая последовательность, 4-х битовый шаблон кода, пользовательский | |||
| Тип преобразования IQ | 4QAM, 8QAM, 16QAM, 32QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK, пользовательский | |||
| Скорость передачи кода | от 1 бит/с до 1 М бит/с | |||
| Режим пачек импульсов | ||||
| Форма | синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC) | |||
| Частота несущей | от 1 мкГц до 120 МГц | |||
| Количество импульсов в пачке | от 1 до 1000000 или бесконечное | |||
| Начальная / Конечная фаза | от 0° до 360° | |||
| Внутренний период | от 1 мкс до 500 с | |||
| Стробированный запуск | внешний запуск | |||
| Источник запуска | ручной, внешний, внутренний | |||
| Задержка запуска | от 0 нс до 85 с | |||
| Режим свипирования (качания) | ||||
| Форма | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Закон | линейный, логарифмический, ступенчатый | |||
| Диапазон частот | от 1 мкГц до 250 МГц | |||
| Направление | вверх / вниз | |||
| Время свипирования | от 1 мс до 300 с | |||
| Время стояния / возврата | от 0 мс до 300 с | |||
| Источник запуска | ручной, внешний, внутренний | |||
| Маркер | спадающий фронт или синхросигнал (программируется) | |||
| Вход запуска | ||||
| Уровень | TTL | |||
| Длительность импульса | > 50 нс | |||
| Запуск по фронту | нарастающий, спадающий выбирается | |||
| Время отклика (задержка запуска) | свипирование:< 100 нс, режим пачек < 300 нс | |||
| Выход запуска | ||||
| Уровень | TTL | |||
| Длительность импульса | > 60 нс | |||
| Максимальная частота | 1 МГц | |||
| Другие входы/выходы | ||||
| Вход внешнего опорного сигнала | ||||
| Частота | 10 МГц ± 50 Гц | |||
| Уровень | от 80 мВп-п до 10 Вп-п | |||
| Время блокировки | < 2 c | |||
| Сдвиг фазы опорного сигнала | ||||
| Диапазон | от 0° до 360° | |||
| Разрешение | 0,001° (произвольная форма); 0,03° (другие формы) |
|||
| Выход внутреннего опорного сигнала | ||||
| Частота | 10 МГц | |||
| Уровень | 632 мВп-п (0 дБм) | |||
| Выход синхронизации | ||||
| Уровень | TTL-совместимый | |||
| Импеданс | 50 Ом, номинальное значение | |||
| Время программирования | ||||
| Время настройки | USB 2.0 | LAN | GPIB | |
| Изменение функции | 500 мс | 510 мс | 510 мс | |
| Изменение частоты | 50 мс | 50 мс | 50 мс | |
| Изменение амплитуды | 300 мс | 310 мс | 310 мс | |
| Выбор пользовательской формы сигнала | 500 мс | 510 мс | 510 мс | |
| Скорость загрузки произвольной формы (цифровая передача) | 1 М точек/сек | |||
| Основные характеристики | ||||
| Тип дисплея | жидкокристаллический, 4,3" TFT, 480 х 272, 16 млн. цветов | |||
| Питание | 100~240 В АСскз, 45~65 Гц | |||
| Интерфейс | USB устройство, USB host (2), GPIB, LAN (LXI Class C) | |||
| Потребляемая мощность | не более 125 Вт | |||
| Рабочая температура | 10 °C...40 °C | |||
| Габаритные размеры | 230 х 106 х 501 мм | |||
| Вес | 4,3 кг / 5,84 кг (с упаковкой) | |||
Технические характеристики
| Количество каналов: | 2 |
| Рабочая частота (до), Гц: | 100000000 |
| Частота дискретизации, Гвыб/сек: | 1 |
| Max длина записи, млн. точек: | 1600000 |
| Внесен в Госреестр РФ: | № 96585-25 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 36 месяцев |
| Модель: | DG5102 |
| Производитель: | Rigol |
| Госреестр: | Да |
