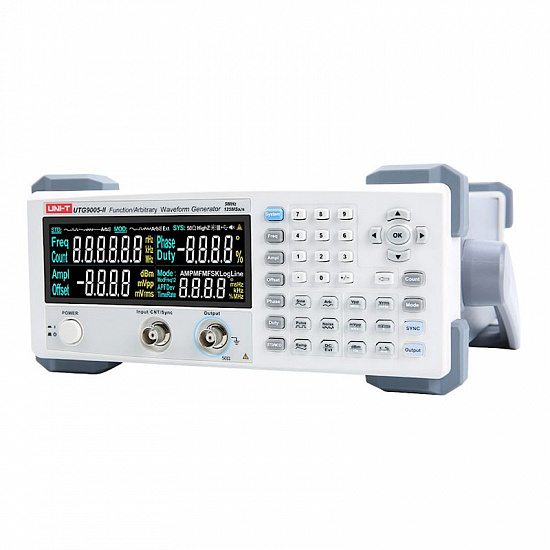

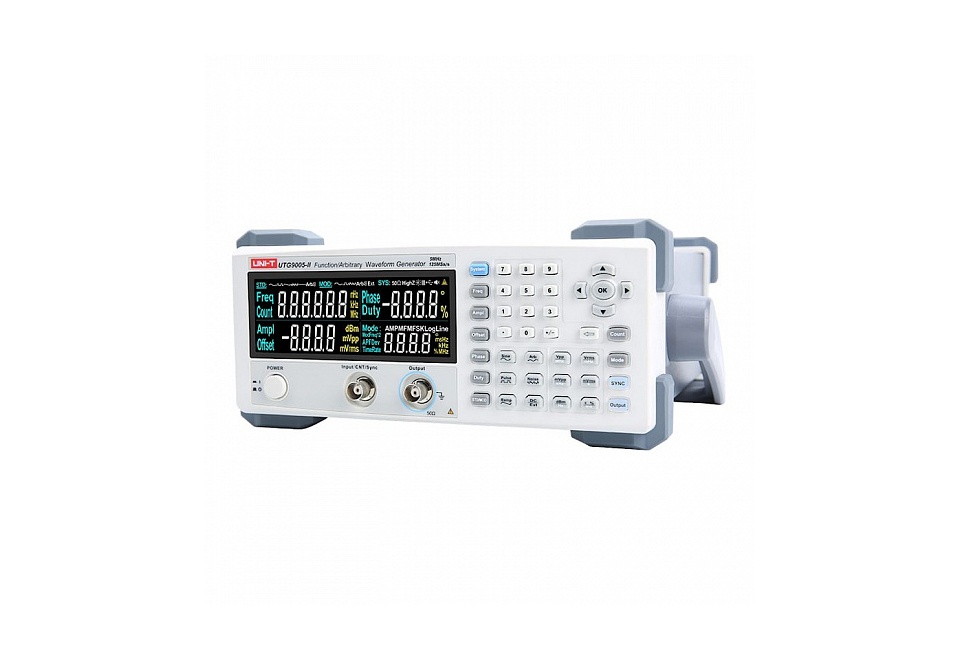

Генератор сигналов UNI-T UTG9005C-II
Генератор сигналов UNI-T UTG9005C-II
27000
RUB
Описание
Цифровой одноканальный генератор сигналов UTG9005C-II, построенный на технологии DDS, обеспечивает формирование импульсов разнообразной формы с высокой точностью и отсутствием помех. Это достигается благодаря высоким техническим характеристикам прибора: частоте дискретизации 125 Мвыб/с и вертикальному разрешению 14 бит.
UTG9000C-II представляет собой высококачественный многофункциональный генератор функциональных и произвольных сигналов, характеризующийся оптимальным соотношением цены и качества. Генерация прямоугольных сигналов на высоких частотах с чрезвычайно короткими фронтами является одной из его ключевых особенностей. Модель UTG9000C-II сочетает в себе превосходные технические характеристики, интуитивно понятную панель управления и удобный графический дисплей, что повышает эффективность работы пользователя и удовлетворяет требованиям к измерениям и обучению.
- Генерация синусоидального и импульсного сигналов с частотой до 5 МГц / 2 МГц и разрешением до 1 мкГц на полной полосе пропускания.
- Встроенный усилитель мощности с частотной полосой полной мощности до 200 кГц и максимальной выходной мощностью 4 В.
- Реализация прямого цифрового синтеза с частотой дискретизации до 125 Мвыб/с (125 МГц) и разрядностью (вертикальным разрешением) 14 бит.
- 6-разрядный прецизионный частотомер, совместимый с логическим TTL-сигналом.
- Возможность сохранения 20 произвольных сигналов в энергонезависимой памяти.
- Простые в использовании типы модуляции сигнала: амплитудная модуляция (AM), частотная модуляция (FM).
- Поддерживаются режимы свипирования частоты выходного сигнала.
- Высокоэффективное программное обеспечение, позволяющее работать с прибором с персонального компьютера.
- Ультра черный жидкокристаллический дисплей типа EBTN.
- Стандартный интерфейс настройки конфигурации: USBустройство.
- Внутренняя/внешняя модуляция, внутренний/внешний запуск
Технические характеристики
| Параметр | Значение |
|---|---|
| Характеристики генератора сигналов | |
| Количество каналов | 1 |
| Максимальная полоса пропускания | 5 МГц |
| Частота дискретизации | 125 Мвыб/сек |
| Вертикальное разрешение | 14 бит |
| Форма сигнала | синусоидальная, прямоугольная, пилообразная, импульсная, наклон, белый шум, DC, 20 типов произвольной формы |
| Режим свипирования | линейный / логарифмический |
| Тип модуляции | AM, FM, PM, FSK |
| Характеристики выхода | |
| Выходной импеданс | 500 Ом (высокий импеданс) |
| Амплитуда (CHA) | 1 мВп-п ~ 11,5 Вп-п (20 Ом) 2 мВп-п ~ 23 Вп-п (высокий импеданс) |
| Точность установки (1 кГц, синус) | 3% ± 2 мВ |
| Смещение (AC+DC) | -5 Вп-п ~ 5 Вп-п (20 Ом) (AC+DC) -10 Вп-п ~ 10 Вп-п (высокий импеданс) (AC+DC) |
| Точность установки смещения | установка смещения ± 3% ± установка амплитуды 1,5% ± 2 мВ |
| Разрешение по амплитуде | 1 мВ |
| Частотные характеристики | |
| Синусоидальный сигнал | |
| Диапазон частот | 1 мкГц - 5 МГц |
| Разрешение | 1 мкГц |
| Гармонические искажения (CHA) | -55 дБн (DC 20 кГц) -50 дБн (DC 20 кГц ~ 1 Мгц) -40 дБн (DC 1 Мгц ~ 20 Мгц) |
| Общие гармонические искажения (типичные) | 1 Вп-п <0,2% (DC ~ 20 кГц) |
| Прямоугольный сигнал / импульсный сигнал | |
| Диапазон частот | 1 мкГц - 5 МГц |
| Разрешение | 1 мкГц |
| Время нарастания / спада | < 50 нс (1 кГц, 1 Вп-п) |
| Выброс | < 2 % |
| Рабочий цикл | 0,01% ~ 99,99% |
| Минимальная длительность импульса | ≥ 80 нс |
| Джиттер (типичный) | 100 ppm + 1 нс |
| Пилообразный сигнал/наклон | |
| Диапазон частот | 1 мкГц - 200 кГц |
| Разрешение | 1 мкГц |
| Нелинейность | 3% + 2 мВ (1 кГц, 1 Вп-п, 50% симметрия) |
| Симмметрия | 0 ~ 100% |
| Минимальное время фронта | ≥ 35 нс |
| Специальная форма | |
| Диапазон частот | 1 мкГц - 200 кГц |
| Форма | Up_tri, log, AbsSine, AmpALT, AttALT, EEG_A, Cardiac, GaussPulse, LogNormal, Lorentz, Sinc, SineVer, StairUD, Trapezia, Pulseilogram, VOICE, StepResp, TV, Radar, 20 пользовательских форм |
| AM Модуляция (AM) | |
| Несущая | синус, прямоугольный, наклон, произвольной формы |
| Источник | внутренний / внешний |
| Модулирующий сигнал | синус, прямоугольный, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Коэффициент модуляции | 0% ~ 120% |
| ЧМ Модуляция (FM) | |
| Несущая | синус, прямоугольный, наклон, произвольной формы |
| Источник | внутренний / внешний |
| Модулирующий сигнал | синус, прямоугольный, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Смещение частоты | 2.5 МГц (максимальная) |
| ФМ Модуляция (PM) | |
| Несущая | синус, прямоугольный, наклон, произвольной формы |
| Источник | внутренний / внешний |
| Модулирующий сигнал | синус, прямоугольный, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Девиация | 0 ~ 360° |
| Амплитудная (ASK), частотная (FSK), фазовая (PSK) модуляции | |
| Несущая | синус, прямоугольный (1 мкГц - 1 МГц), пила, произвольной формы |
| Источник | внутренний / внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота модуляции | 2 мкГц ~ 5 МГц |
| Развертка | |
| Несущая | синус, прямоугольный, наклон |
| Закон свипирования | линейный / логарифмический |
| Время свипирования | 1 мс ~ 500 с + 0.1% |
| Источник | внутренний / внешний |
| Частотомер | |
| Уровень запуска | TTL |
| Диапазон частот | 100 мГц ~ 100 Мгц |
| Разрешение по частоте | 6 разрядов/с |
| Тип связи | DC |
| Общие характеристики | |
| Дисплей | EBTN LCD |
| Питание | 100~240 В АСскз, 45~440 Гц, CATII |
| Интерфейс | USB устройство |
| Габариты | 265 мм х 110 мм х 320 мм |
| Вес | 3,1 кг |
Технические характеристики
| Количество каналов: | 1 |
| Рабочая частота (до), Гц: | 5000000 |
| Частота дискретизации, Гвыб/сек: | 0.13 |
| Внесен в Госреестр РФ: | Нет |
| Возможность поверки: | Только калибровка |
| Интервал между поверками: | --- |
| Гарантия: | 12 месяцев |
| Модель: | UTG9005C-II |
| Производитель: | UNI-T |
| Госреестр: | Нет |
