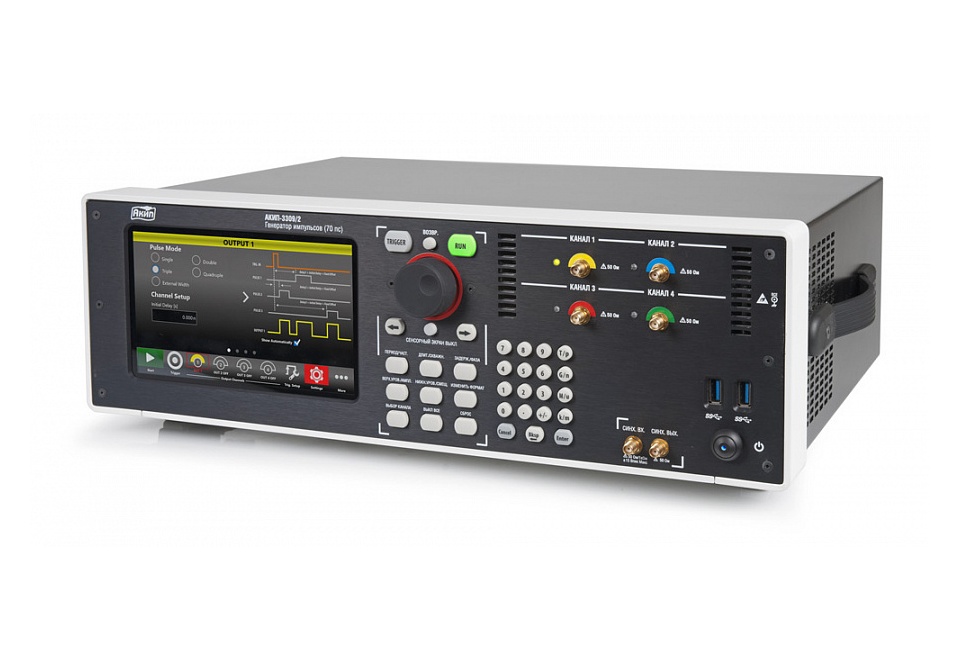

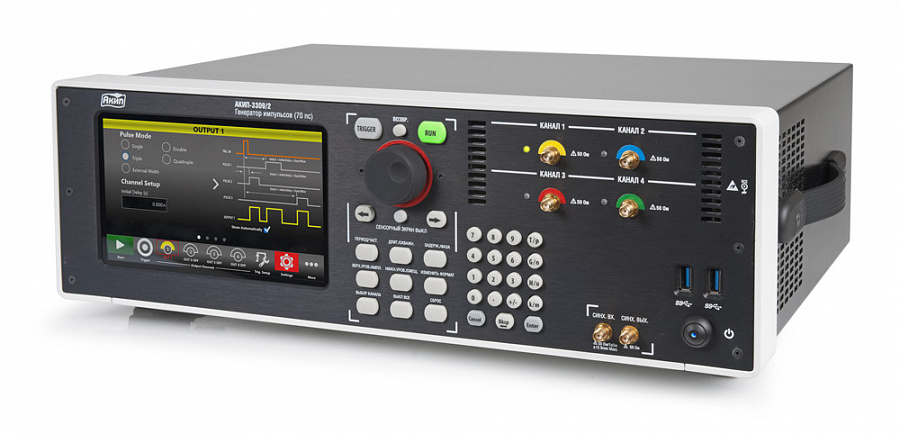

Генератор импульсов АКИП-3309/2
Генератор импульсов АКИП-3309/2
0
RUB
Описание
Генератор импульсов АКИП-3309/2: краткое описание
Генератор импульсов АКИП-3309/2 предназначен для формирования сигналов определенной формы, используемых в процессе настройки электронных схем, а также при работе с широкополосным и импульсным радаром.
Устройство выполнено в корпусе настольного моноблока, оснащенном органами управления и сенсорным дисплеем на передней панели. Принцип работы генератора основан на технологии прямого цифрового синтеза и запатентованной технологии Rider Edge™. Данные технологии обеспечивают формирование импульсов с длительностью фронта менее 95 пс.
Для повышения удобства эксплуатации предусмотрена возможность подключения внешней клавиатуры и мыши. На задней панели генератора расположен разъем для соединения по интерфейсу LAN.
- Число каналов: 4, независимая регулировка параметров;
- Диапазон частот: 1 Гц;
- Длительность фронта/среза импульса: ≤ 70 пс;
- Длительность импульса: 300 пс … 1;
- Высокая точность установки временных параметров 5*10-6;
- Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом, формирование пакета импульсов;
- Выходной уровень до 5 Впик-пик на нагрузке 50 Ом;
- Регулировка смещения (± 2,5 В);
- Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный;
- Интерфейс: USB;
- Возможность монтажа в 19" стойку, высота 3U.
Технические характеристики
| Параметр | Значение |
|---|---|
| Временные параметры | |
| Число каналов | 4 |
| Вид выходного сигнала | Синхроимпульс, одиночный или парный импульс, отрицательная логика, положительная логика, отрицательная полярность, положительная полярность |
| Диапазон частота | 1 Гц … 240 МГц |
| Временные параметры | Период: 4,166 нс…1 с |
| Длительность импульса 300 пс … 1 с Задержка: 0 … 1 с |
|
| Разрешение | 10 пс |
| Погрешность установки длительности | ±( 0,01% + 20 пс) |
| Погрешность опорного источника частоты | ±(5*10-6 |
| Длительность фронта/среза | ≤ 70 пс |
| Выброс | Не более 10% |
| Амплитудные параметры | |
| Диазон вых. уровня | 200 мВпик-пик … 5 Впик-пик на нагрузке 50 Ом |
| Диапазон смещений | ±2,5 В на нагрузке 50 Ом |
| Разрешение | 10 мВ |
| Погрешность установки амплитуды |
±( 1% + 10 мВ) |
| Внутреннее сопротивление выхода | 50 Ом, 1 кОм |
| Синхрозапуск | |
| Режимы | Внутренний, внешний, однократный, строб |
| Диапазон уровней внешнего синхросигнала |
1,8 В … 3,3 В |
| Сопротивление входа внешней синхронизации | 50 Ом |
| Общие характеристики | |
| Дисплей | Графический, емкостной сенсорный, ЖК-дисплей, диагональ 17,78 см |
| Интерфейс | USB |
| Габаритные размеры, масса | 445 х 135 х 320 мм; 11 кг Возможность монтажа в 19” стойку, высота 3U |
Технические характеристики
| Внесен в Госреестр РФ: | № 72919-18 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | 3309/2 |
| Производитель: | АКИП |
| Госреестр: | Да |
