Генератор испытательных импульсов АКИП-3310
Генератор испытательных импульсов АКИП-3310
0
RUB
Описание

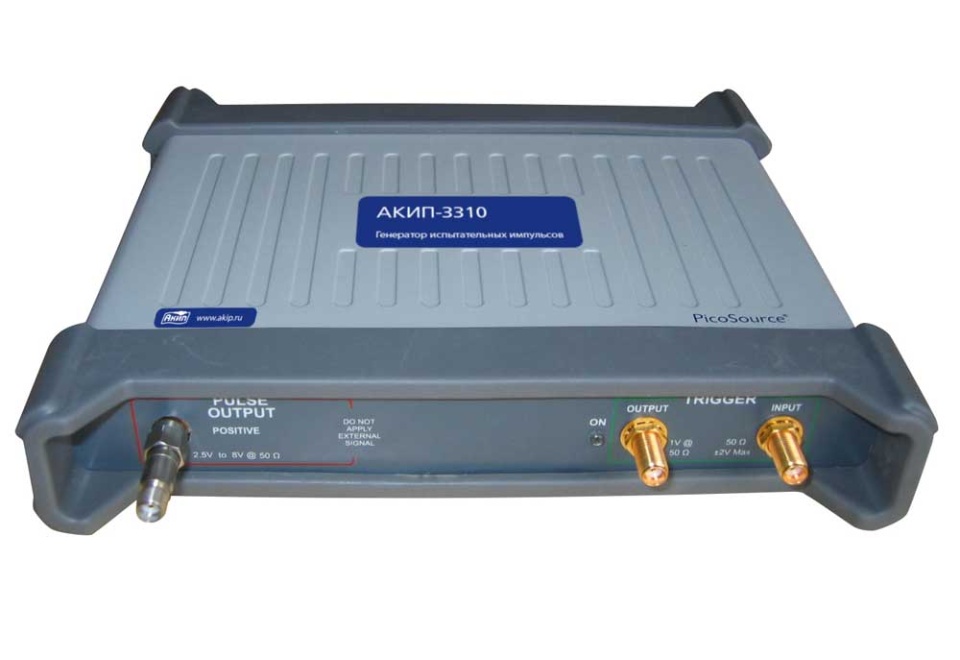

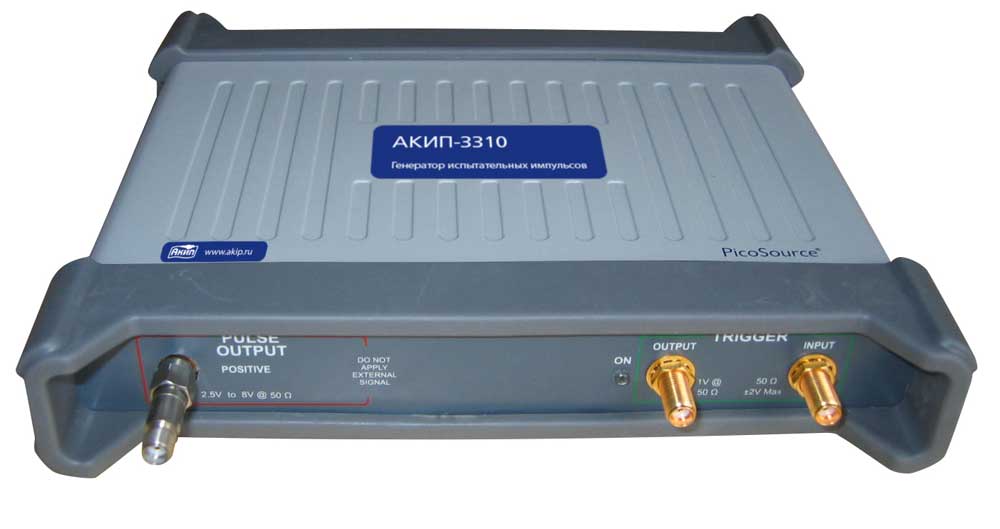

Генератор импульсов АКИП-3310 предназначен для формирования сигналов заданной формы, применяемых в процессе настройки электронных устройств. Модель АКИП-3308/3, помимо указанного функционала, может быть использована для тестирования работоспособности радиолокационных систем широкого диапазона частот и импульсного типа. Генератор АКИП-3308/3 характеризуется способностью генерировать импульсные сигналы с низким уровнем фазового шума (джиттера) – 3 пикосекунды.
- Импульсные выход ы : интегрированный 60 пс;
- Интегрированные выходы: дифференциальный, время нарастания 60 пс, амплитуда от 2,5 В до 6 В;
- реобразователь на основе туннельного диода: дифф еренциальный, время нарастания 4 0 пс, амплитуда 200 м В;
- Компенсация фазового сдвига с разрешением 1 пс;
- Вход/выход синхронизации с низким уровнем джиттера;
- Диапазон установки длительности импульса от 200 нс до 4 мкс;
- Внутренний генератор синхроимпульсов с регулируемым периодом от 1 мкс до 1 с;
- Задержка запуска;
- Сферы применения: измерение TDR / TDT параметров сети и тестирование на соответствие, спектральные измерения, определение перекрестных помех и джиттера, тестирование полупроводников, исследование сигналов у льтраширокополосны х импульсных радаров;
- Интерфейс USB 2 .0, ПО под управлением ОС WIN XP S P 3, WIN 8.
Технические характеристики
| Параметр | Значение |
|---|---|
| Выходные параметры | |
| Вид выходного сигнала | Последовательность один очных импульсов прямоугольной формы положительной полярности с регулируем ыми амплитудными и частотными параметрами |
| Полярность | Положительная |
| Полярность | Положительная |
| Выходной импеданс | 50 Ом |
| Тип разъема основного сигнала | SMA (f) – «розетка» |
| Выходная амплитуда | 2,5 В ... 8 В с шагом 10 мВ (на 50 Ом) |
| Погрешность установки выходной амплитуды | ± 10% |
| Скважность | 50% максимум – для выхода амплитуды 2,5...4 В 20% максимум - для выхода амплитуды 4,01...6 В 10% максимум - для выхода амплитуды 6,01...8 В |
| Длительность фронта | < 50 пс (10% ... 90%) |
| Длительность среза | 8 нс (10% ... 90%) |
| Общие временные параметры (Timing) | |
| Источник синхрозапуска | Внутренний, внешний |
| Режим синхрозапуска | Непрерывно или ручной (однокр. событие) |
| Джиттер относительно переднего фронта (с.к.з.) | 3 пс типично ( <3 ,5 пс максимум) |
| Задержка послезапуска | 48 нс ± 2 нс, фиксированное значение |
| Длительность импульса | 200 нс ... 4 мкс с шагом 25 нс |
| Погрешность установки длительности | ±50 нс + 0,1Ти (Ти – длительность импульса) |
| Джиттер импульса (с.к.з.) | < 150 пс |
| Задержка внешнего запуска | 1 мкс ... 1,3 мс с шагом 200 нс |
| Внутренний синхроимпульс | Установка периода: 1 мкс ... 1 с с шагом 200 нс. Погрешность установки: ± ( 10 нс +100 ppm х P ), ( P - период) |
| Вход внешней синхронизации (Ext trig inp) | |
| Полоса частот | 0...1 ГГц |
| Чувствительность | 20 мВ п - п в диапазоне 0...100 МГц ; 20...100 мВ (увеличивается линейно) в диапазоне 101 МГц...1 ГГц |
| Входной импеданс | 50 Ом |
| Входной разъем | SMA (f) – тип «розетка» |
| Максимальный входной уровень | + 16 дБм, или ± 2 В ( DC + AC пик) |
| Фронт запуска | Нарастающий или спадающий (на выбор) |
| Регулируемый уровень внешнего запуска | - 1 В ... +1 В с шагом 1 мВ |
| Джиттер синхроимпульса относительно импульса внешнего запуска (с.к.з.) | не более 2.5 пс тип значение, не более 3 пс максимальное значение |
| Задержка синхроимпульса относительно импульса внеш . запуска | (4 ± 1) нс |
| Минимальная длительность импульса | 500 пс при 100 мВ пик - пик |
| Выход сигнала синхронизации | |
| Вид выходного сигнала | положительная полярность |
| Входной импеданс | 50 Ом ±0,5 Ом |
| Тип в ходно го разъем а | SMA (f) – «розетка» |
| Выходной уровень | 700 мВ |
| Длительность импульса | 500 нс, ± 100 нс |
| Время нарастания | ≤ 400 пс (10% ... 90%), ≤ 300 пс (20% ... 80%) |
| Общие характеристики | |
| Системные требования | ОС WIN XP ( SP 2) , Vista, WIN 7, WIN 8 (кроме RT) 32/ 64 битн |
| Источник питания | 5 В ±5 % 1.6 A, 8 Вт (с етевой адаптер ~220 В) |
| Интерфейс | USB 2.0 ( USB 1.1 и USB 3.0 совместимый) |
| Рабочие условия | +5...+35 °С / не более 85% отн. влажности |
| Условия хранения | - 20...+50 °С/ < 9 5% отн. влажности |
| Габаритны | 190 х 180 х 40 мм |
| Масса | 560 г |
Технические характеристики
| Внесен в Госреестр РФ: | № 72918-18 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | 3310 |
| Производитель: | АКИП |
| Госреестр: | Да |
