Источник питания постоянного тока линейный GPD-74303S
Источник питания постоянного тока линейный GPD-74303S
94905
RUB
Описание
Четырёхканальный источник питания GPD-74303S: описание
Источник питания GPD-74303S, обладающий четырьмя независимыми каналами, предназначен для обеспечения стабилизированных напряжений и токов, задаваемых пользователем. Устройство характеризуется высоким разрешением и плавностью регулировки параметров благодаря микроконтроллерному управлению.
Каждый из двух регулируемых каналов способен выдавать напряжение до 60 В при максимальном токе 3 А. Регулирование осуществляется посредством комбинации управляемого полумоста с линейным регулятором, что позволяет проводить тонкую настройку выходного сигнала. Встроенная память устройства способна хранить до четырёх шаблонов настроек режимов работы, что обеспечивает быструю подготовку прибора к функционированию одним нажатием клавиши.
GPD-74303S оснащен USB-интерфейсом, позволяющим осуществлять удаленное управление с персонального компьютера посредством фирменного программного обеспечения. Это открывает возможность интеграции источника питания в автоматизированные системы измерения, тестирования и контроля оборудования. При последовательном или параллельном соединении выходов прибора, параметры задаются первым (ведущим) каналом.
Основные характеристики GPD-74303S:
- Четыре регулируемых канала.
- Электронное отключение выходов.
- Удаленное управление через USB-интерфейс.
- По два интегрированных вольтметра и амперметра.
- Кнопки быстрого доступа к ячейкам памяти с настройками режимов.
GPD-74303S размещен в стальном корпусе, экранирующем от внешних электромагнитных помех. Для предотвращения перегрева прибор оснащен малошумным вентилятором. Корпус имеет перфорацию и приподнят над поверхностью на резиновых ножках, которые также выполняют функцию фиксаторов, удерживая устройство на наклонной поверхности.

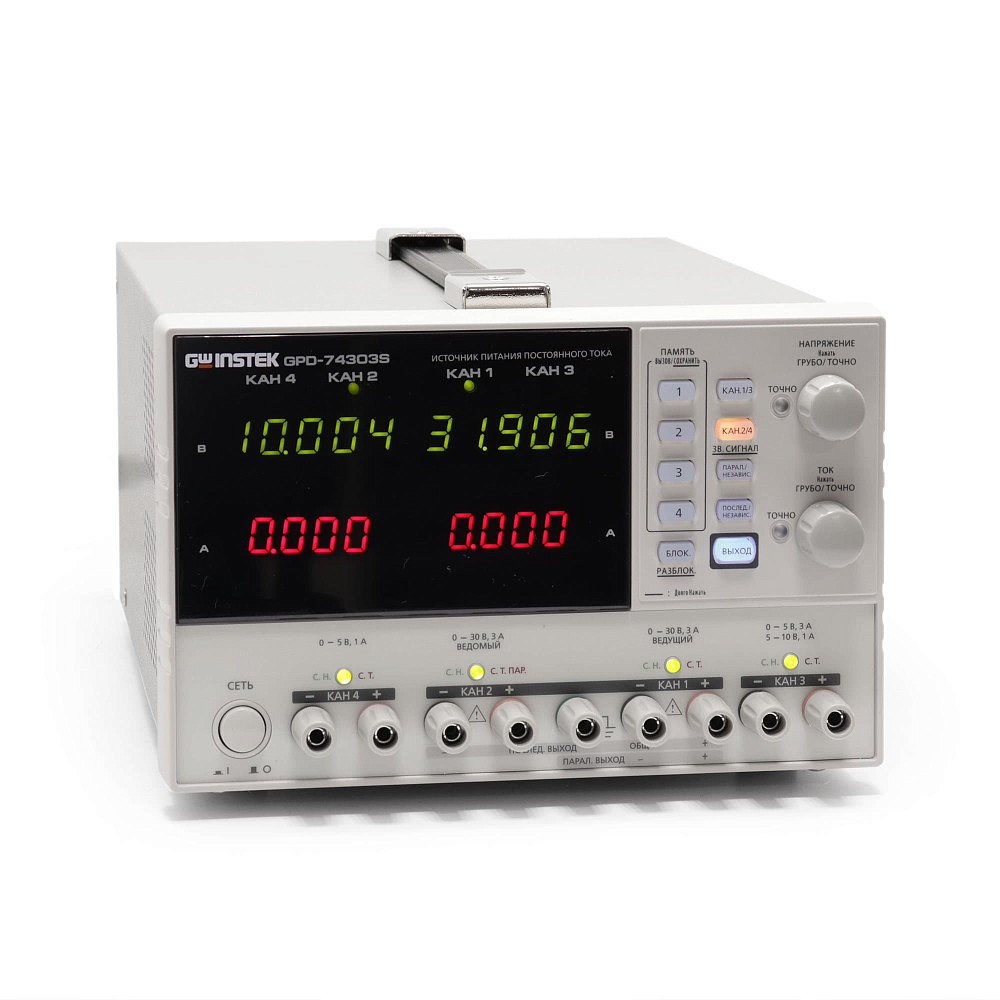

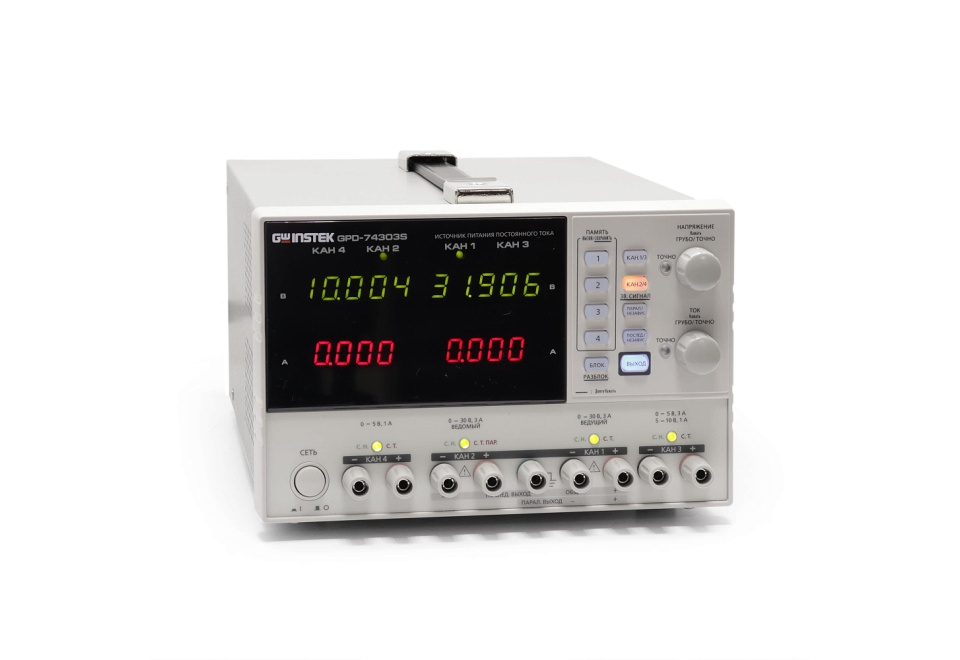

На лицевой панели расположен высококонтрастный сегментный дисплей, отображающий силу тока и напряжение двух каналов в различных цветах. Под экраном расположена кнопка включения/выключения электропитания и выходы. Справа от экрана находятся органы управления источником питания: кнопки и ручки регулировки. Для удобства транспортировки на корпусе предусмотрена складная ручка.

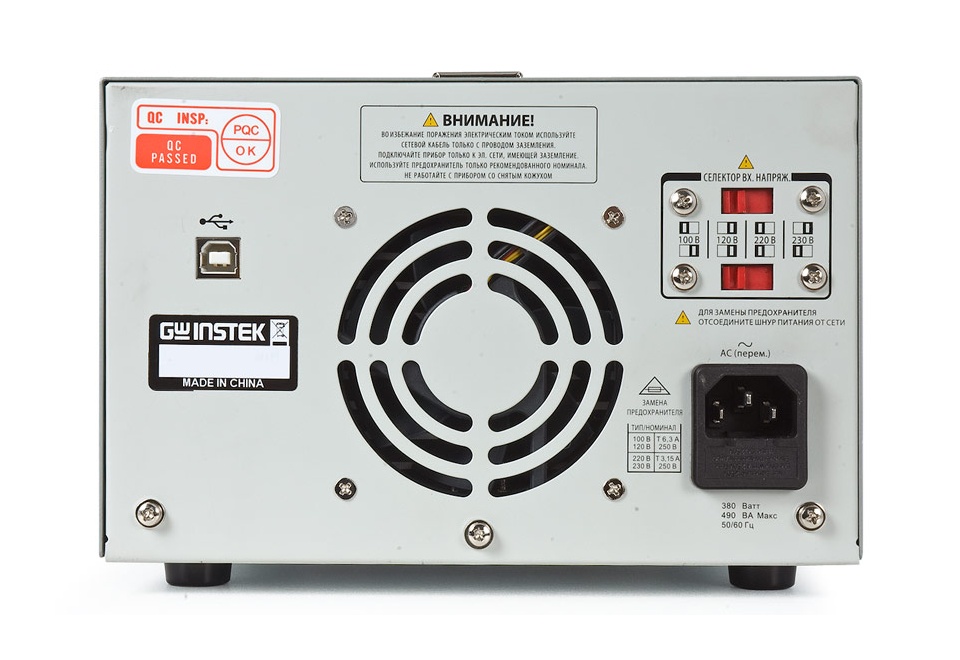

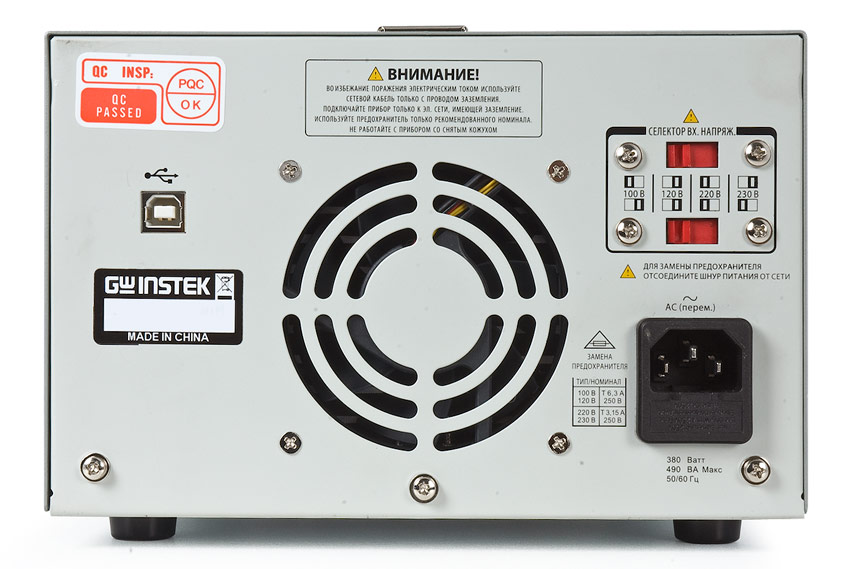

На задней панели расположены два селектора, позволяющих работать в бытовых сетях с напряжением 100, 120, 220, 230 В при частоте электрического тока 50/60 Гц. Функция блокировки кнопок управления предотвращает изменение настроек устройства, например, при удаленном управлении.
Функция отключения нагрузок прекращает подачу питания на выходы и полезна при подборе параметров тока/напряжения без физического отключения "потребителей".
Технические характеристики
| Характеристики | Параметры | Значения |
|---|---|---|
| Диапазоны тока и напряжения | Диапазоны | 0…30 В / 0 … 3 А – 2 независимых выхода (2,5 В / 3,3 В / 5 В) / 3 А – фикс. выход (GPD-73303S / GPD-73303D) 0…5 В / 3 А или 5,01…10 В / 1 А – 3й выход (GPD-74303S) 0…5 В / 1 А – 4й выход (GPD-74303S) |
| Разрешение (U/I) | 1 мВ /1 мА (GPD-72303S / GPD-73303S / GPD-74303S) 100 мВ/10 мА (GPD-73303D) |
|
| Стабилизация напряжения | Нестабильность | 0,01% + 3 мВ при изменении напряжения питания 0,01% + 3 мВ (? 3 А), ? 0,02% + 5 мВ (> 3 А) при изм. тока нагрузки |
| Уровень пульсаций | 1 мВср.кв. в диапазоне 5 Гц … 1 МГц | |
| Время установления | 100 мкс (50%-изменение нагрузки, мин. ток 0,5 А) | |
| Температурный коэффициент | 300 x 10-6 | |
| Стабилизация тока | Нестабильность | 0,2% + 3 мА при изменении напр. питания и напр. на нагрузке |
| Уровень пульсаций | 3 мАср.кв. | |
| Автотрекинг | Погрешность парал. соединение | 0,01% + 3 мВ при изменении напряжения питания и тока нагрузки ? 3А, 0,01% + 5 мВ при изменении тока нагрузки > 3 А |
| Погрешность послед. соединения | 0,01 % + 5 мВ при изменении напряжения питания 300 мВ при изменении тока нагрузки |
|
| Погрешность трекинга | (0,5 % + 10 мВ) от показаний ведущего источника | |
| Индикатор | Формат индикации | Uвых: 4&frac 34; разряда (GPD-72303S / GPD-73303S / GPD-74303S), 2&frac 34; (GPD-73303D) Iвых: 3&frac 34; разряда (GPD-72303S / GPD-73303S / GPD-74303S), 2&frac 34; (GPD-73303D) СД-индикаторы |
| Дискретность индикации | 1 мВ /1 мА (GPD-72303S / GPD-73303S / GPD-74303S) 100 мВ/10 мА (GPD-73303D) |
|
| Погрешность измерения регулируемых выходов | Uвых:± (0,03 % +10 ед.мл.р.) - GPD-72303S / GPD-73303S / GPD-74303S ± (0,5 % +2 ед.мл.р.) - GPD-73303D, Iвых:± (0,3 % +10 ед.мл.р.) - GPD-72303S / GPD-73303S / GPD-74303S ± (0,5 % + 2 ед.мл.р.) - GPD-73303D |
|
| Количество индикаторов | 4 (2 вольтметра, 2 амперметра) | |
| Фиксированный выход | Выходные параметры | Uвых: (2,5 В/3,3 В/5 В) ± 8 % Ток: 3 А |
| Нестабильность | 5 мВ при изменении напряжения питания 15 мВ при изменении тока нагрузки |
|
| Уровень пульсаций | 2мВср.кв. | |
| Изоляция | Корпус - выход | 20 МОм (500 В) |
| Корпус - сеть | 30 МОм (500 В) | |
| Общие данные | Напряжение питания | 100 В/120 В/220 В/240 В±10%, 50/60Гц |
| Габаритные размеры | 210x130x265 мм | |
| Масса | 7 кг | |

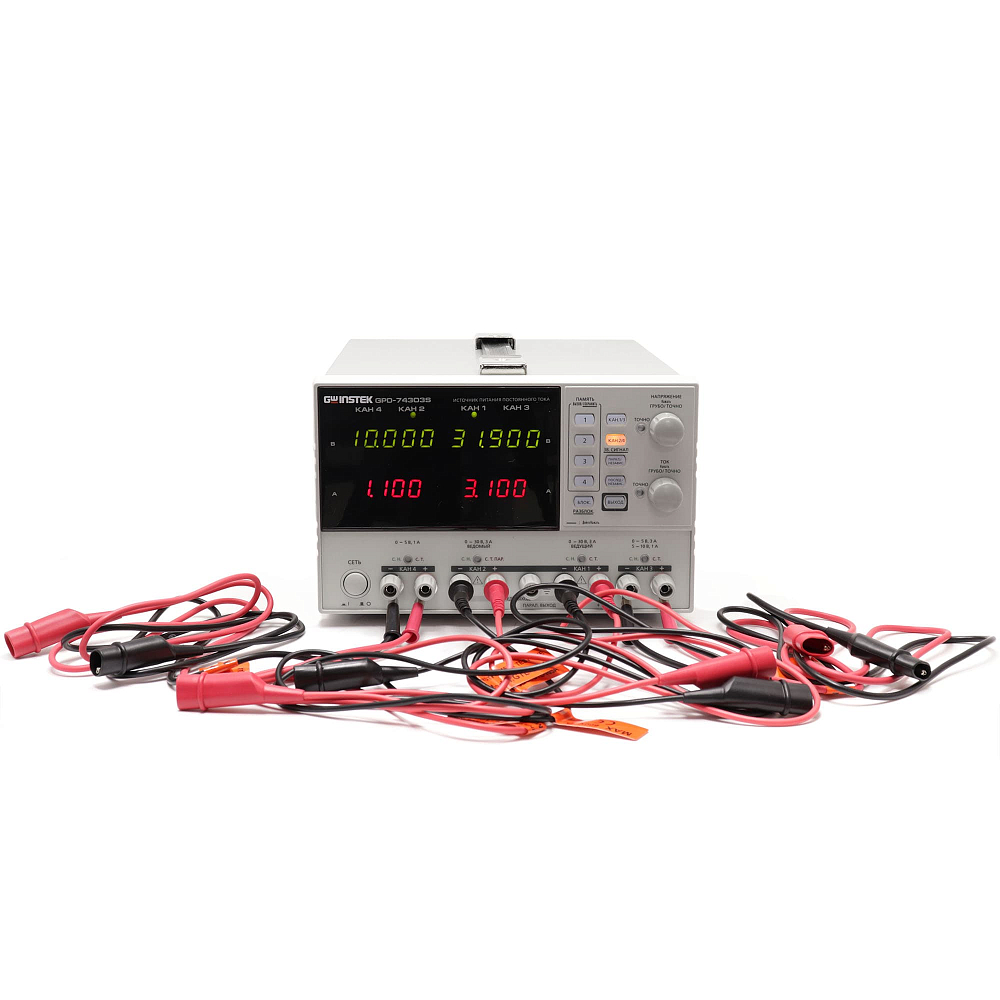

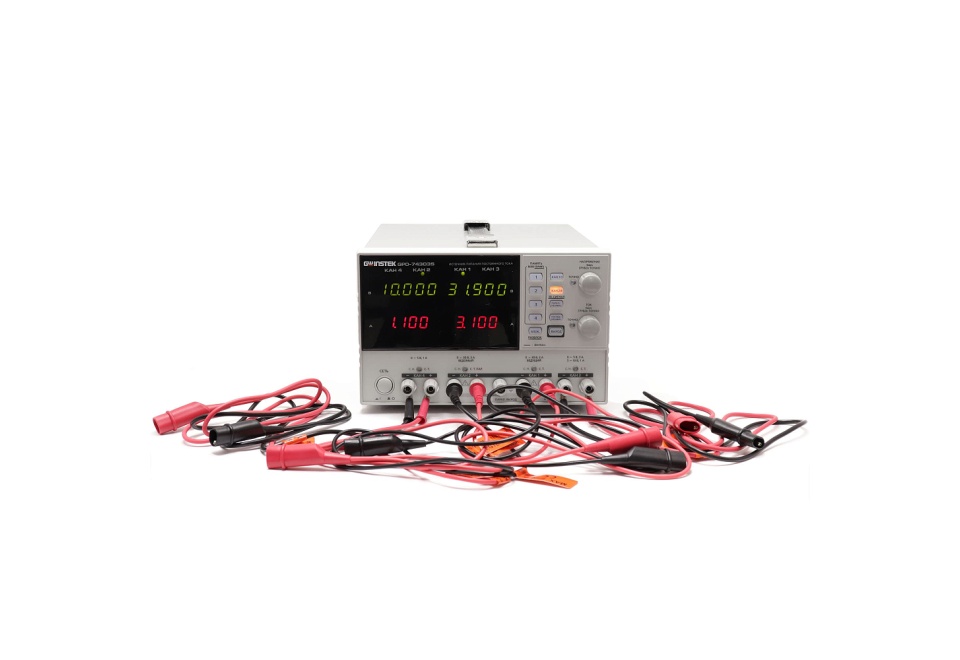

| Комплект поставки | Шнур питания (1), изм. провод GTL-104A (2), изм. провод GTL-105A (1 - GPD-73303S, GPD-73303D, 2 - GPD-74303S), РЭ |
Технические характеристики
| Количество каналов: | 4 |
| Выходное напряжение (до), В: | 30 |
| Выходной ток, А: | 3 |
| Максимальная мощность, Вт: | 195 |
| Внесен в Госреестр РФ: | № 49221-12 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | GPD-74303S |
| Производитель: | GW Instek |
| Госреестр: | Да |
