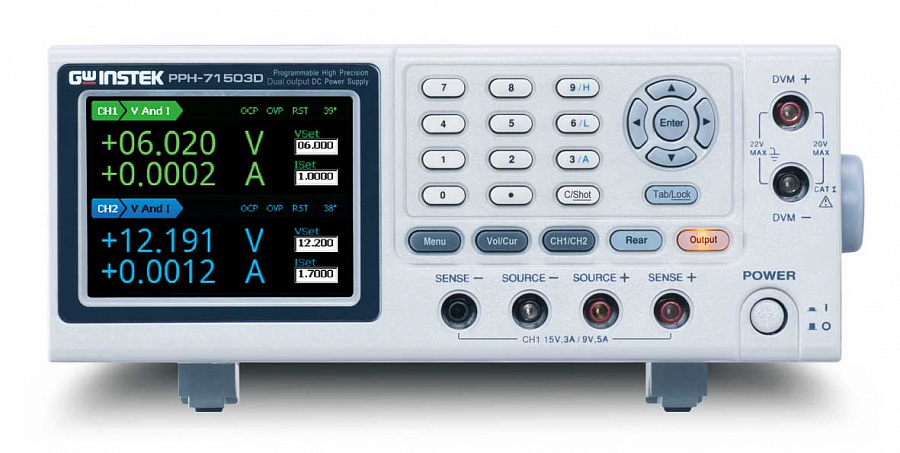

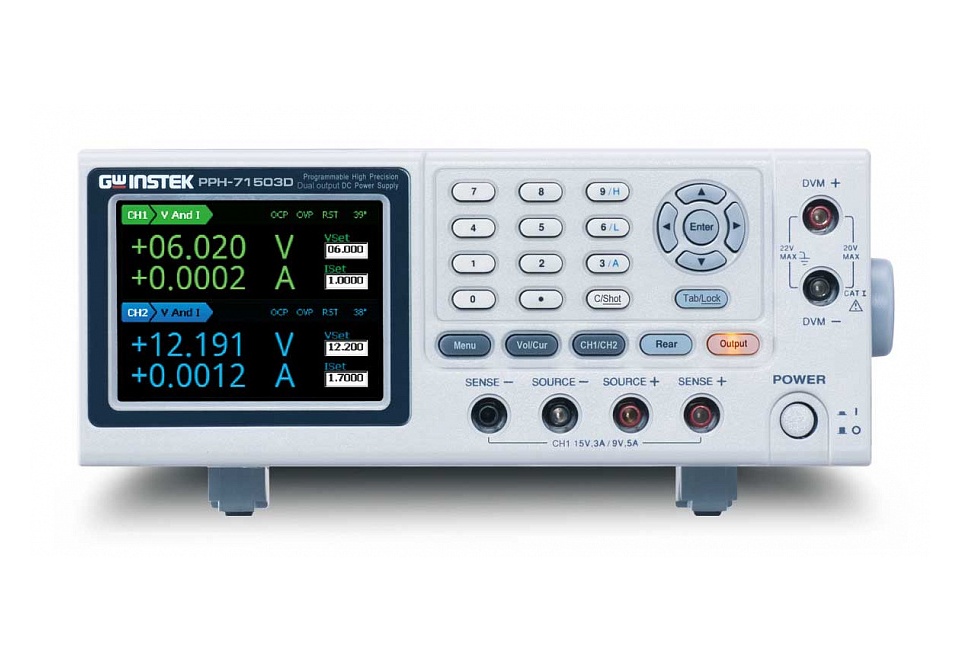

Источник питания постоянного тока PPH-71503D
Источник питания постоянного тока PPH-71503D
290795
RUB
Описание
Устройство PPH-71503D представляет собой высокоточный двухканальный источник питания, предназначенный для диагностики и контроля качества электронных компонентов в производственных условиях, центрах обслуживания и научно-исследовательских лабораториях.
Его максимальные параметры составляют 5А по току и 15В по напряжению, при общей мощности 45Вт. Данный источник питания оптимально подходит для тестирования мобильных устройств, таких как смартфоны и планшеты.
Ключевыми характеристиками Instek PPH-71503D являются быстрое установление напряжения и высокая скорость компенсационной реакции на изменения в тестируемой схеме. Возможность работы в режиме продолжительной интеграции до 60 секунд позволяет измерять параметры импульсных сигналов и оценивать потребляемую мощность радиоэлектронных устройств.
Технические характеристики
| Характеристики | Параметры | Значения | |
|---|---|---|---|
| кан 1 | кан 2 | ||
| Установка напряжения на выходе |
Диапазон Uвых | Низкий диапазон (LV): 0...9 В; Высокий диапазон (HV): 0...15 В |
0...12 В |
| Программируемое разрешение | 2,5 мВ | ||
| Разрешение измерения | 1 мВ | ||
| Погрешность установки (программная) | ±(0,05%+10 мВ) | ||
| Погрешность измерения (по встроенному индикатору) | ±(0,05%+3 мВ) | ||
| Время нарастания Uвых | 0,2 мс (10%-90%) | ||
| Время спада Uвых | 0,3 мс (90%-10%) | ||
| стабилизация напряжения (CV) |
Нестабильность | 0,01%+2 мВ при изменении тока нагрузки 0,5 мВ при изменении напряжения питания |
|
| Уровень пульсаций и шум | 3мВср.кв.. в диапазоне частот 0 Гц … 1 МГц 8 мВпик-пик в диапазоне частот 20 Гц … 20 МГц |
||
| Время переходного процесса (при изм. нагрузки на 1000%) |
<40 мкс (уровень 100 мВ, гнезда задней панели) <50 мкс (уровень 100 мВ, гнезда передней панели) <80 мкс (уровень 20 мВ) |
||
| Установка тока на выходе |
Диапазон Iвых | Низкий диапазон (LV): 0...5 А; Высокий диапазон (HV): 0...3 А |
0...1,5 А |
| Программируемое разрешение | 1,25 мА (на пределе 5 А) | 1,25 мА (на пределе 1,5 А) | |
| 0,125 мА на пределе 500 мА | |||
| 1,25 мкА на пределе 5 мА | |||
| Разрешение измерения | 100 мкА на пределе 5 А; | 100 мкА на пределе 1,5 А | |
| 10 мкА на пределе 500 мА | |||
| 0,1 мкА на пределе 5 мА | |||
| Погрешность установки (программная) |
±(0,16%+5 мА) на пределе 5 А | ±(0,16%+5 мА) на пределе 1,5 А | |
| ±(0,16%+ 0,5 мА) на пределе 500 мА | |||
| ±(0,16%+ 5 мкА) на пределе 5 мА | |||
| Погрешность измерения (по встр. индикатору) | ±(0,2% +400 мкА) на пред. 5 А | ±(0,2% +400 мкА) на пред. 1,5 А | |
| ±(0,2% +100 мкА) на пределе 500 мА | |||
| ±(0,2% +1 мкА) на пределе 5 мА | |||
| стабилизация тока (CC) |
Нестабильность | ? 0,01%+1 мА при изменении тока нагрузки ? 0,5 мА при изменении напряжения питания |
|
| Температурный коэфф. | 0.1х норм. Значения/ °C | ||
| Режим вольтметра (DVM) |
Диапазон измерения | 0...+20 В пост. | |
| Входной импеданс | 20 МОм | ||
| Разрешение | 1 мВ | ||
| Погрешность измерения | ±(0,05%+3 мВ) | ||
| Макс. вх. напряжение | - 3 В; +22 В | ||
| Режим приемника тока (sink) | Поглощаемый ток Кан1 | 3,5A (при Uвых ≤ 4 В); 3,5А*0,25А/ U (при Uвых 4…15 В) | |
| Поглощаемый ток Кан2 | 2A (при Uвых ≤ 5 В); 2А*0,1А/ U (при Uвых 5…12 В) | ||
| Режим измерения импульсного тока | Уровень запуска | 5 мА...5 А с шагом 5 мА | 5 мА...1,5 А с шагом 5 мА |
| Задержка запуска | 0...100 мс с шагом 10 мкс. Внутренняя задержка запуска 25 мкс | ||
| Период интеграции | 33,3 мкс...833 мс с шагом 33,3 мкс | ||
| Число усреднений показаний | 1…100 (программно до 5.000 при ДУ с помощью ПК) | ||
| Количество выборок | 64.000 | ||
| Преоиод Интеграции импульсных токов | Период | 840 мс…60 с | |
| Шаг | 16,7 мс/ 20 мс (в зав. от частоты сети питания 60 Гц/ 50 Гц) | ||
| управление выходом | Функции | Вкл/ Выкл | |
| Общие данные | Память (запись/ вызов) (энергонезависимая) |
5 ячеек для профилей настроек (Save / Recall) 5 ячеек для статусов питания при включении источника (Power On) |
|
| Дисплей | Цветной графический ЖК-индикатор (диаг. 9 см, TFT) | ||
| Условия эксплуатации | 0…40 °С, относ. влажность ? 80 % | ||
| Условия хранения | -20…-70 °С, относ. влажность ? 70 % | ||
| Напряжение питания | ~90 – 264В, 50/60Гц | ||
| Потребляемая мощность | 160 ВА | ||
| Габаритные размеры (ШхВхГ) | 222 ? 86 ? 363 мм | ||
| Масса | 4,5 кг | ||
| Комплект поставки | Руководство по эксплуатации, кабель питания, измерительные провода: GTL-117 (х1), GTL-204 (х1), GTL-203A(х1) | ||
Технические характеристики
| Количество каналов: | 2 |
| Выходное напряжение (до), В: | 15 |
| Выходной ток, А: | 3 |
| Максимальная мощность, Вт: | 45 |
| Внесен в Госреестр РФ: | № 55898-13 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | PPH-71503D |
| Производитель: | GW Instek |
| Госреестр: | Да |
