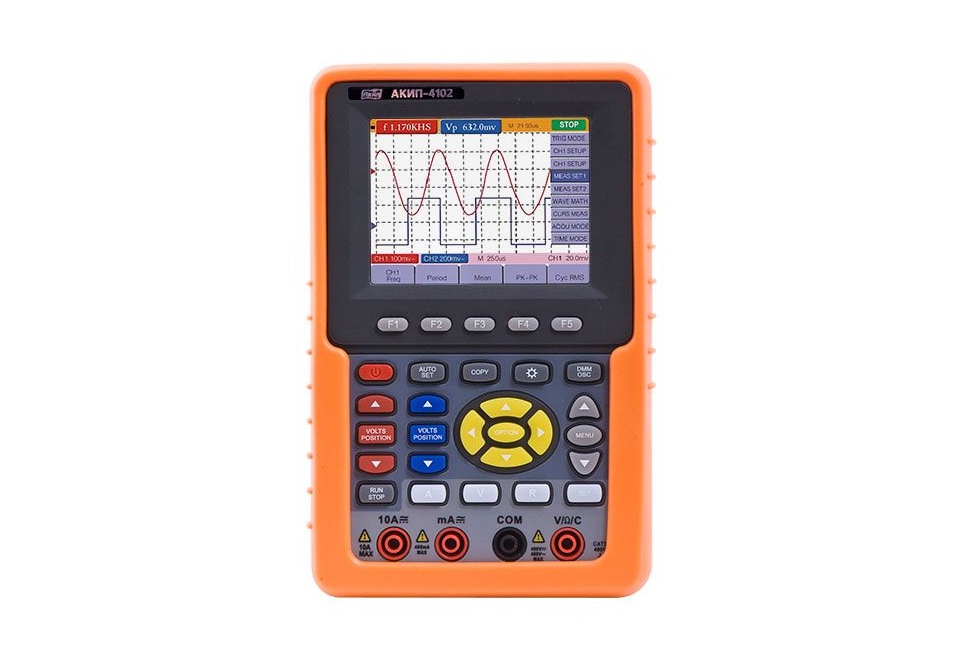

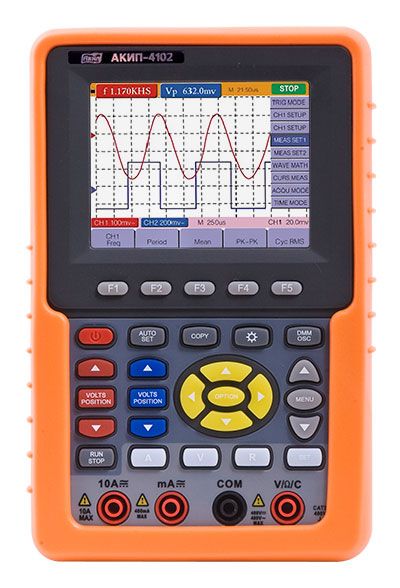

Осциллограф-мультиметр АКИП-4102
Осциллограф-мультиметр АКИП-4102
55290
RUB
Описание
АКИП-4102 представляет собой двухканальный цифровой осциллограф с интегрированными функциями мультиметра. Прибор обеспечивает высокоточное измерение электрических сигналов и выполняет ряд дополнительных функций, таких как измерение тока, напряжения, частоты, а также прозвонка цепей. Высокая точность полученных данных делает АКИП-4102 подходящим инструментом для лабораторных исследований.
Данный осциллограф целесообразно использовать при отладке, обслуживании и сборке радиоэлектронных устройств. Наличие двух измерительных входов позволяет одновременно отслеживать электрические сигналы в двух точках, что сокращает время выполнения работ примерно вдвое.
Результаты измерений выводятся на цветной жидкокристаллический экран, что облегчает визуальное сравнение данных с двух каналов.
Особенности
- Осциллограф: 2 канала, полоса пропускания 20 МГц;
- Частота дискретизации до 100 МГц в реальном времени;
- Автоматические и курсорные измерения;
- Длина памяти 6 кБ на канал;
- Запись и вызов до 4-х осциллограмм;
- Выход калибратора 1 кГц;
- Интерполяция sin x/x, матем. обработка (+, -, /, х), режим XY;
- Мультиметр: измерение напряжения, тока, сопротивления, емкости, прозвонка цепи и тест диодов;
- Цветной ЖК-дисплей, интерфейс USB;
- Автономное батарейное питание;
- Ударопрочное исполнение.
Технические характеристики
| Параметр | Значения |
|---|---|
| Режим осциллографа | |
| Канал вертикального отклонения | |
| Полоса пропускания | 0...20 МГц |
| Коэффициент отклонения | 5 мВ/дел...5 В/дел |
| Входное сопротивление | 1 МОм ± 2% // 20 пФ±3 пФ |
| Сопряжение входа | Открытый, закрытый, заземлен |
| Время нарастания | < 17,5 не |
| Погрешность коэффициента отклонения | ±3% |
| Временная задержка между каналами | 150 ПС |
| Макс. входное напряжение | 400 Впик |
| Канал горизонт. отклонения | |
| Коэффициент развертки | 5 нс/дел...5 с/дел (шаг 1-2,5-5) |
| Погрешность коэф. развертки | 0,01% |
| Синхронизация | |
| Режимы запуска | Однократный, нормальный, авто |
| Источник синхронизации | Канал 1. Канал 2 |
| Типы синхронизации | По фронту. ТВ-синхронизация (поле, строка) |
| Погрешность установки уровня синхронизации | ±0,3 деления |
| Аналого-цифровое преобразование | |
| Частота дискретизации | 100 МГц |
| Объем памяти | 6 кБ |
| Разрядность! АЦП | 8 бит |
| Режимы выборки | Нормальный, усреднение, пиковый детектор |
| Режим мультиметра | |
| Постоянное и переменное напряжение | |
| Пределы измерения | Постоянное 400 мВ. 4 В. 40 и 400 В |
| напряжений | Переменное 4 В. 40 и 400 В (диапазон частот 40...400 Гц) |
| Разрешение | 100 мкВ, 1 мВ, 10 мВ. 100 мВ в зависимости от предела |
| Входное сопротивление | 10 МОм |
| Погрешность измерения | ± 1% |
| Постоянный и переменный ток | |
| Предел измерений | 40 мА. 400 мА. 10 А |
| Разрешение | 10 мкА, 100 мкА. 10 мА |
| Диапазон частот перем. тока | 40...400 Гц |
| Погрешность измерения | Постоянный ток: ±1%, ±1,5%, ± 3% в зависимости от предела Переменный ток: ±1,5%, ±2%, ±5% в зависимости от предела |
| Сопротивление | |
| Предел измерений | 400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм, 40 МОм |
| Разрешение | 0,1 Ом, 1,10, 100 Ом, 1 кОм, 10 кОм |
| Погрешность | ±1% |
| Емкость | |
| Предел измерений | 51 нФ, 512 нФ, 5,12 мкФ. 51,2 мкФ, 100 мкФ |
| Разрешение | 10 пФ. 100 пФ,1 нФ, 10 нФ. 100 нФ в зависимости от предела |
| Погрешность | ±3% |
| Общие данные | |
| Дисплей | цветной ЖКИ (320x240), диагональ 9,6 см, 4096 цветов |
| Источник питания | Литиевая батарея, время автономной работы 4 часа |
| Зарядное устройство/адаптер | 220 В. 50 Гц <-> 8,5 В постоянное, 1,5 А |
| Условия эксплуатации | 0 °С...40 вС; отн. влажность не более 80 % |
| Габаритные размеры | 180 х 115 х 40 мм |
| Масса | 0,7 кг |
| Интерфейс | USB |
Технические характеристики
| Количество каналов: | 2 |
| Полоса пропускания, МГц: | 20 |
| Частота дискретизации, Гвыб/сек: | 0.1 |
| Max длина записи, млн. точек: | 6000 |
| Внесен в Госреестр РФ: | № 40743-09 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | 4102 |
| Производитель: | АКИП |
| Госреестр: | Да |
