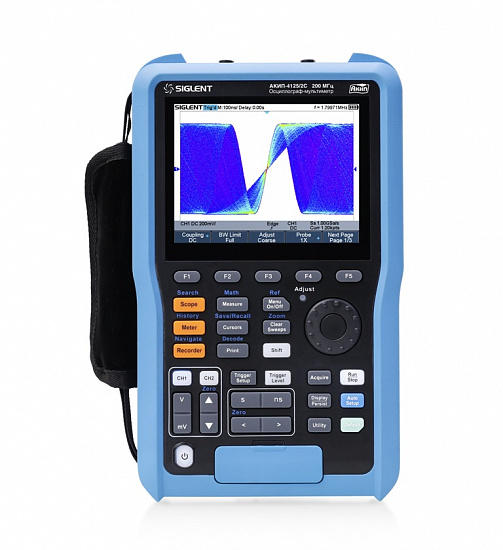

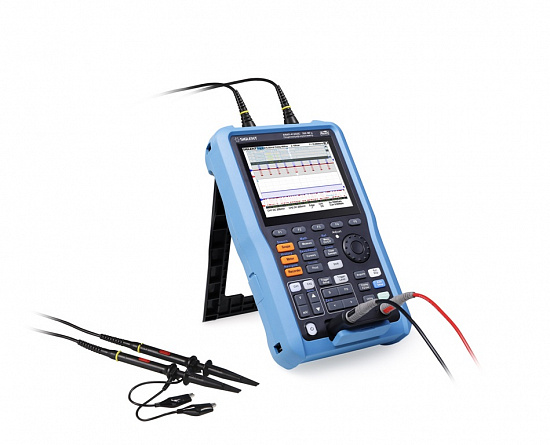

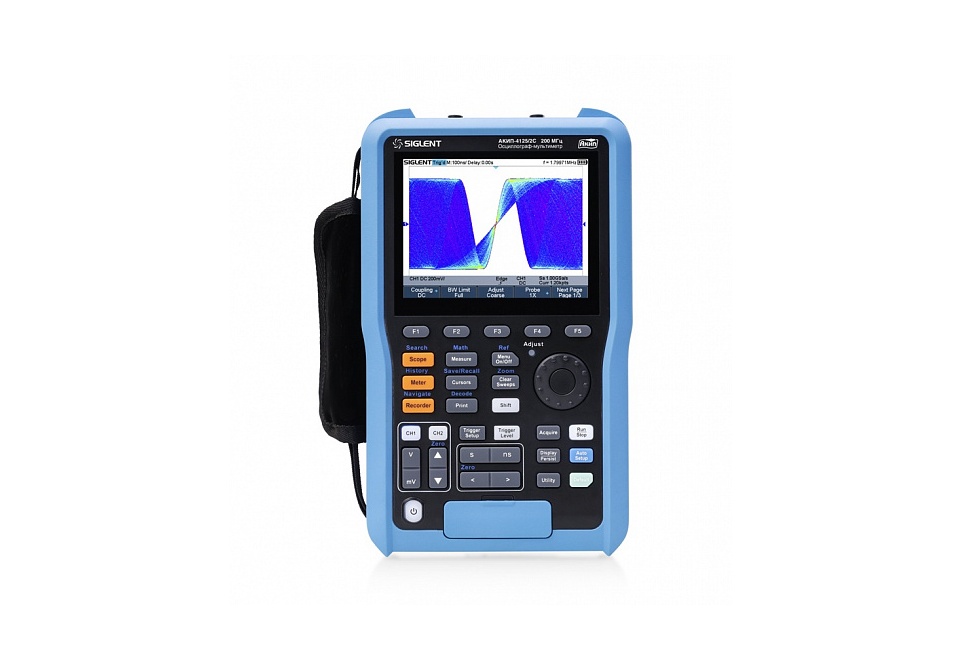

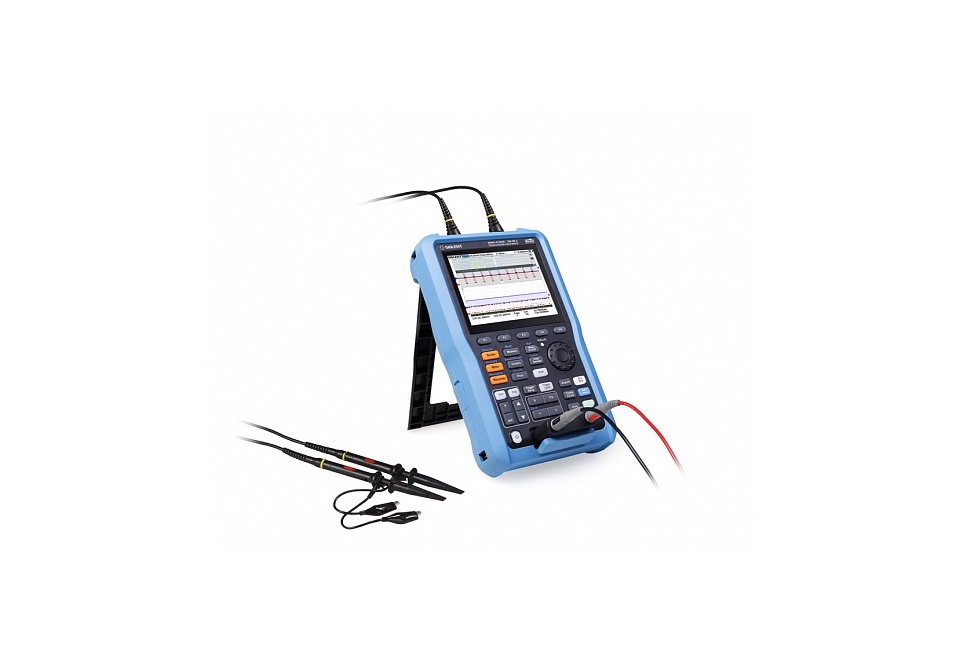

Осциллограф-мультиметр АКИП-4125/2С

Портативный цифровой прибор АКИП-4125/2С предназначен для визуального анализа, цифровой записи и автоматического или курсорного измерения амплитудных и частотных характеристик поступающих электрических сигналов в заданном временном интервале.

Кроме того, устройство выполняет измерения основных электрических параметров: тока, напряжения, емкости и сопротивления. Оно также способно осуществлять проверку целостности цепи и проводить диодное тестирование.

АКИП-4125/2С находит применение в диагностике, техническом обслуживании и ремонте разнообразного бытового и промышленного электронного оборудования и электросетей. Прибор производит до 38 автоматических измерений, а также позволяет выполнять курсорные замеры и стандартные математические операции, включая преобразование Фурье (частотный анализ).

Устройство обладает функциями сохранения и воспроизведения осциллограмм, а также регистрации результатов с четырех каналов (измерения + мультиметр).

Особенности

• Осциллограф: 2 канала, полоса пропускания
• Максимальная частота дискретизации реального времени 1 ГГц
• Максимальная длина памяти: 6 МБ/канал (12 МБ при объединении каналов)
• Автоматические измерения (до 38 параметров одновременно) и 3 вида курсорных измерений (∆U, ∆T, режим «слежение»)
• Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt), извлечение квадратного корня (√)
• Частотный анализ (БПФ), 1 млн. точек.
• Скорость обновления экрана: 100000 осц./с (до 400000 осц./с в режиме сегментированной развертки)
• 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения)
• Режим сегментированной памяти: до 80.000 сегментов
• Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
• Декодирование сигналов в стандартной комплектации: I2C, SPI, UART, CAN, LIN
• Синхронизация: по фронту, по длительности импульса, ТВ-синхронизация, по скорости изменения (нарастание/спад), по шаблону, по ранту
• Цифровой регистратор:
  • осциллограф (дискретизация 25 кГц), внутренняя память 25 МБ, внешняя до 2 ГБ
  • мультиметр (интервал от 0,1 с до 10 м), до 3,6 М измерений
• Мультиметр: True RMS измерение напряжения и тока, сопротивления, ёмкости, прозвонка цепи, проверка диодов
• Компактное исполнение: отдельные клавиши для каждого канала (усиление), развёртка, системы синхронизации, мультиметра

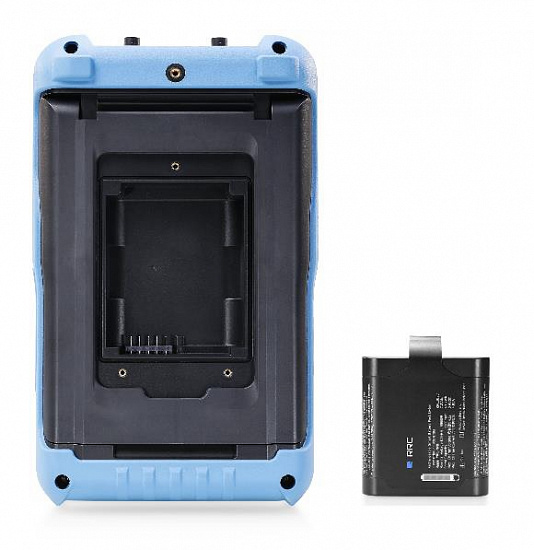

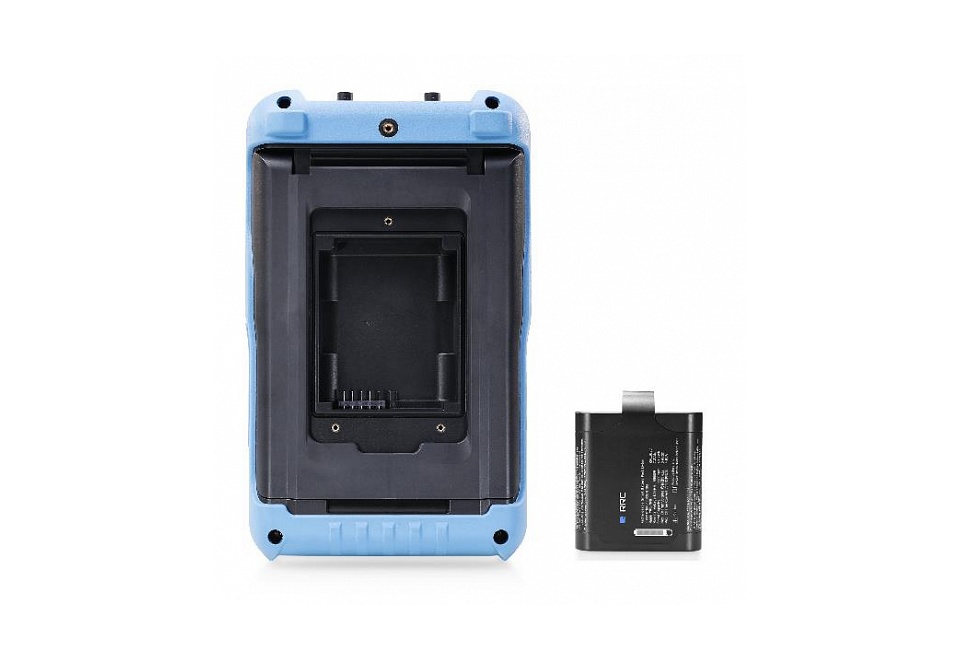

• Автономное батарейное питание
• Цветной ЖК-дисплей (14,2 см), разрешение 640*480
• Интерфейсы: USB Host, USB Device (MicroUSB-TMC)
• Поддержка команд дистанционного управления SCPI
• Степень защиты корпуса IP51

Технические характеристики
