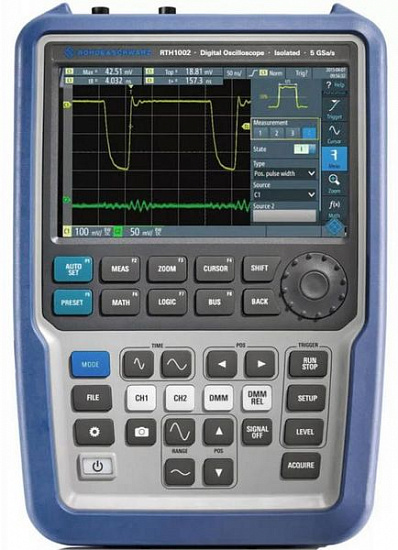

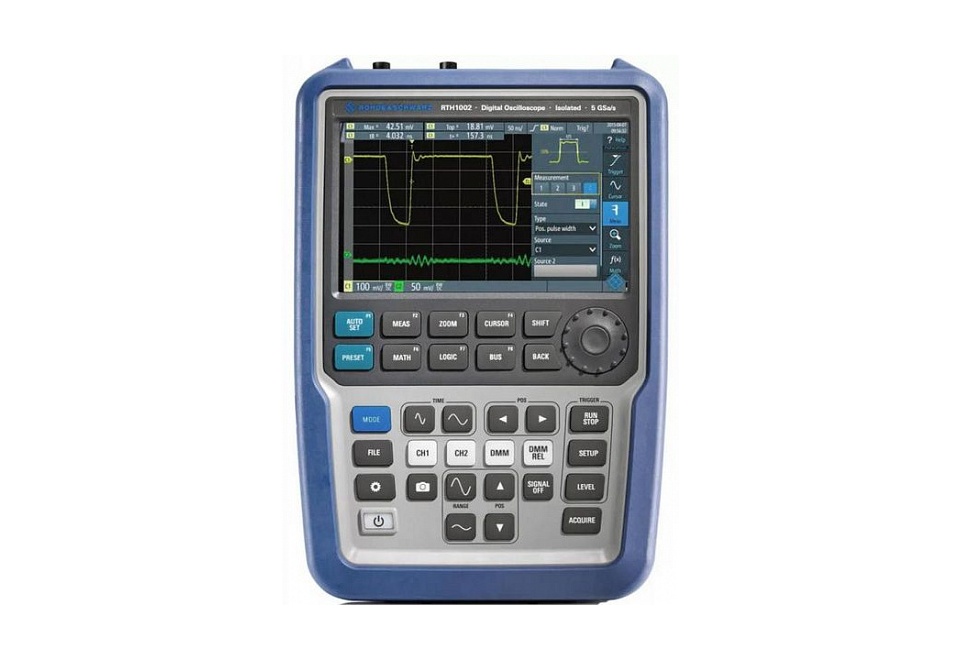

Осциллограф цифровой Rohde & Schwarz RTH1002 PLUS
Осциллограф цифровой Rohde & Schwarz RTH1002 PLUS
0
RUB
Описание
Rohde & Schwarz RTH1002 PLUS: Мобильный цифровой осциллограф с расширенными возможностями
Цифровой осциллограф Rohde & Schwarz RTH1002 PLUS представляет собой переносное устройство, обладающее функциональностью, сопоставимой с лабораторными приборами. Его основное предназначение – диагностика, наладка силовых цепей и электрооборудования в полевых условиях.
Корпус прибора, спроектированный для эксплуатации в производственной среде, защищен от проникновения пыли, грязи и влаги.
RTH1002 PLUS оснащен широким спектром функций, объединяя возможности восьми различных устройств: осциллографа, логического анализатора MSO, анализаторов протоколов/спектра/гармоник, регистратора данных, частотомера и цифрового мультиметра. Модернизация прибора под конкретные задачи осуществляется путем приобретения программных лицензий.
Сочетание клавиатуры с большими клавишами, поворотного регулятора и фирменного WVGA-тачскрина с расширенными возможностями персонализации обеспечивает комфортное проведение измерений. Для документации результатов достаточно нажать одну кнопку. Импорт данных на ПК осуществляется через microSD карту или интерфейсы LAN и USB.
В конструкции RTH1002 PLUS применены независимые входные каналы с гальванической развязкой, соответствующие категориям защищенности CAT IV 600В и CAT III 1000В. Это позволяет использовать цифровой осциллограф для диагностики электродвигателей, коммутационного оборудования, распределительных щитов и других элементов электросетей. Для защиты канала мультиметра применена двойная изоляция.
Для обеспечения безопасности в ситуациях, когда тестирование может быть опасным для специалиста, предусмотрена функция удаленного доступа к прибору с помощью беспроводной связи. Рабочий процесс и условия измерений при этом контролируются с помощью планшетного ПК или смартфона. RTH1002 PLUS также поддерживает функцию веб-сервера.
Технические характеристики
| Параметр | Значения | ||||
|---|---|---|---|---|---|
| Полоса пропускания | 200 МГц | ||||
| Количество каналов | 2 изолированных канала + вход мультиметра | ||||
| Регистрация | Режим | Обычный Пиковый детектор Усреднение (2...8192 осциллограмм) Высокое разрешение Огибающая |
|||
| Макс. дискретизация (реальное время) | 5 млрд отсчетов/с; 2,5 млрд отсчетов/с в режиме чередования |
||||
| Вход | Связь по входу | открытый, закрытый | |||
| Входной импеданс | 1 МОм ± 2 % || 12 пФ ± 2 пФ | ||||
| Максимальное входное напряжение | CAT IV 300 Вскз , 424 Впик CAT IV 600 В, CAT III 1000 В с пробниками R&S® RT-ZI10 или R&S® RT-ZI11 |
||||
| Параметры горизонтальной системы | Скорость захвата осциллограмм | 50000 осц./сек | |||
| Интерполятор | sin(x)/x | ||||
| Глубина записи | ≤20 мВ/дел 1 канал: 500 К отсчетов (обычный), 250 К (пиковый детектор, усреднение, высокое разрешение, огибающая); 2 канала: 250 К отсчетов (обычный), 125 К (пиковый детектор, усреднение, высокое разрешение, огибающая); |
||||
| ≥50 мВ/дел 125 К отсчетов (обычный), 62,5 К (пиковый детектор, усреднение, высокое разрешение, огибающая) |
|||||
| Коэффициент развертки | 1 нс/дел ~ 500 с/дел | ||||
| Погрешность временной базы | ±10 ppm | ||||
| Задержка между каналами | ±100 нс | ||||
| Режимы | Y-T, X-Y, zoom, FFT, самописец | ||||
| Параметры вертикальной системы | Вертикальное разрешение | 9 бит 10 бит (ADC режим) |
|||
| Вертикальное отклонение | 2 мВ/дел ~ 100 В/дел | ||||
| Диапазон смещения | ±4 В (2 мВ/дел ~ 500 мВ/дел) ±200 В (1 В/дел ~ 20 В/дел) 0 В (≥40 В/дел) |
||||
| Низкочастотный предел | ≤8 Гц ( на входе BNC) | ||||
| Время нарастания | ≤1,75 нс | ||||
| Погрешность коэф. усиления | ±1,5% (>5 мВ/дел) ±2% (2 мВ/дел~5 мВ/дел) ±2,5% (2 мВ/дел) |
||||
| Погрешность смещения | ±0,1 дел ±1,5 мВ ±0,5% смещения | ||||
| Изоляция между каналами | >40 дБ | ||||
| Измерения и анализ осциллограмм | Курсорные | ручные (ΔV, ΔT, ΔV и ΔT, V-маркер), слежение, авто | |||
| Автоматические | 33 типа автоматических измерений временные: период, частота, время нарастания, время спада, длительность положительного импульса, длительность отрицательного импульса, положительная и отрицательная скважность, задержка, фаза амплитудные: среднее, СКЗ, крест-фактор, стандартная девиация, минимум, максимум, размах, база, вершина, амплитуда, передний и задний выброс, AC, DC, AC+DC счетчик: количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество спадающих фронтов мощность: активная мощность, полная мощность, реактивная мощность, коэффициент мощности |
||||
| Отображение | 4 измерения одновременно | ||||
| Частотомер (опция R&S® RTH-K33) |
Разрядность | 7 разрядов (≥10 кГц); 6 разрядов (1 кГц...10 кГц); 4 разряда (100 Гц...1 кГц); 3 разряда (10 Гц...100 Гц) |
|||
| Количество каналов | 2 | ||||
| Источник | аналоговые каналы | ||||
| Частотный диапазон | 10 Гц...220 МГц | ||||
| Статистика | максимальное, минимальное, среднее | ||||
| Связь по входу | AC | ||||
| Математические операции | A+B, A-B, A*B, квадрат, абсолютное значение, инверсия, FFT | ||||
| БПФ (FFT окна) | прямоугольник, Hanning, Blackman, Hamming, плоская вершина (Flat Top) Размер: 64 К отсчетов или 8 К отсчетов Масштаб (X-ось): линейный, логарифмический |
||||
| Тестирование по маске | Годен / Не годен с выбором реакции на событие; Реакция на событие: звуковой сигнал, стоп, нет Источник: аналоговые каналы, математика Количество одновременных тестов - 5 |
||||
| Самописец | Количество каналов регистратора - 4 | ||||
| Источник | режим осциллографа: 4 осциллограммы одновременно режим мультиметра: измерение мультиметра режим частотомера (опция R&S® RTH-K33): до 2-х измерений счетчика |
||||
| Временная развертка | 1/2/5 измерений /с | ||||
| Скорость измерения | 5 с/дел или 4 дня/дел | ||||
| Глубина записи | 2 М отсчетов /канал | ||||
| Декодирование | I²C / SPI (опция R&S® RTH-K1) RS-232 / UART / RS-422 / RS-485 (опция R&S® RTH-K2) CAN / LIN (опция R&S® RTH-K3) CAN-FD (опция R&S® RTH-K9) SENT (опция R&S® RTH-K10) |
||||
Технические характеристики
| Количество каналов: | 2 |
| Полоса пропускания, МГц: | 200 |
| Частота дискретизации, Гвыб/сек: | 5 |
| Max длина записи, млн. точек: | 500000 |
| Внесен в Госреестр РФ: | № 63957-16 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 36 месяцев |
| Модель: | RTH1002 PLUS |
| Производитель: | Rohde&Schwarz |
| Госреестр: | Да |
