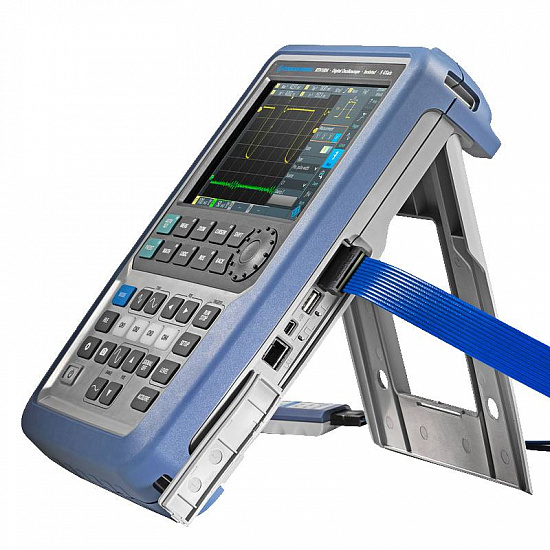

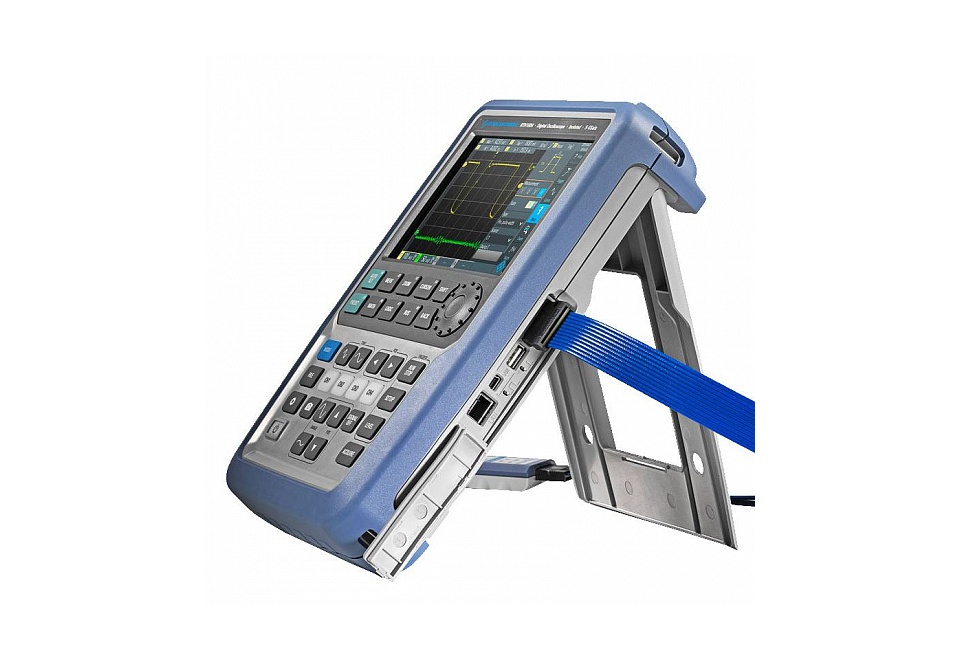

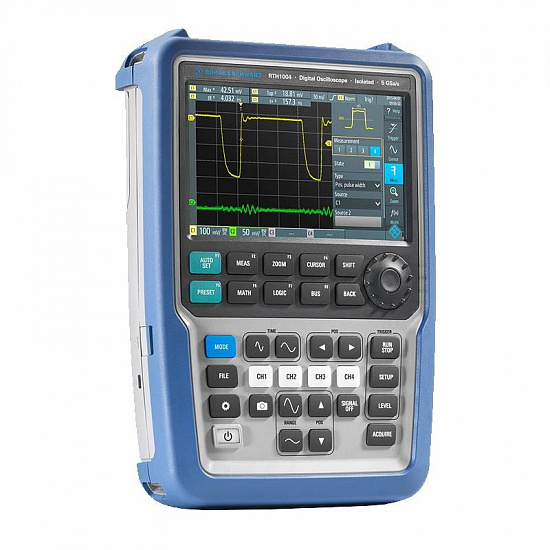

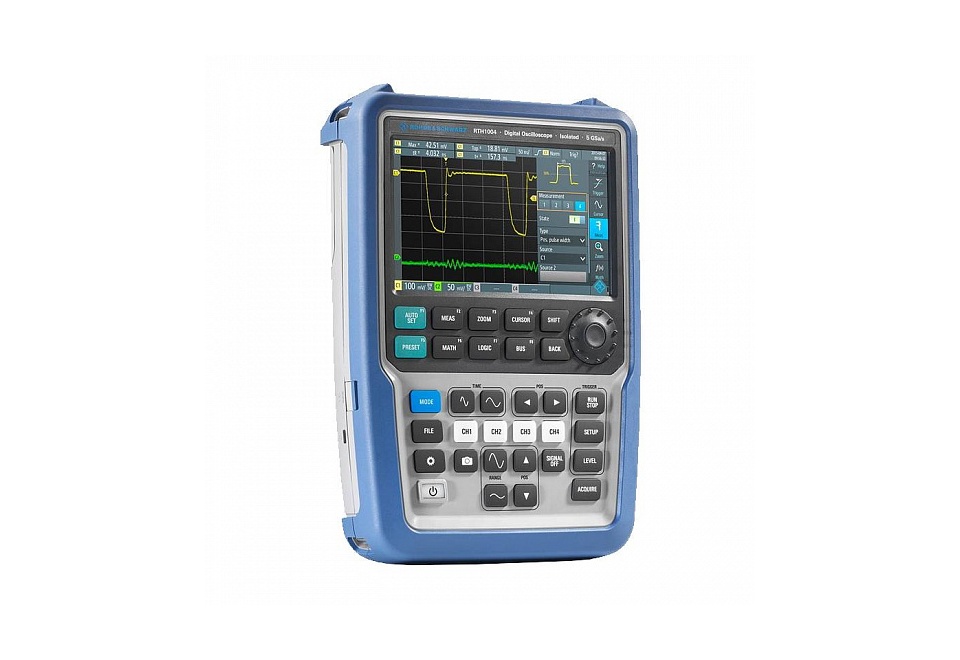

Осциллограф цифровой Rohde & Schwarz RTH1004 PLUS
Осциллограф цифровой Rohde & Schwarz RTH1004 PLUS
0
RUB
Описание
Цифровой осциллограф Rohde & Schwarz RTH1004 PLUS является многофункциональным инструментом, предназначенным для комплексного тестирования и анализа электронных схем и устройств.
Данная модель обладает четырьмя каналами, полосой пропускания 100 МГц, частотой дискретизации 1 Гвыб/с и вертикальным разрешением 8 бит на канал.
RTH1004 PLUS оснащен крупным цветным ЖК-дисплеем для удобного визуального анализа сигналов. Встроенный генератор сигналов позволяет создавать необходимые тестовые сигналы.
Особенности
- 4 изолированных канала
- Полоса пропускания: 200 мГц (с возможностью увеличения до 350 или 500 МГц)
- Частота дискретизации: до 5 млрд отсчетов/с
- Глубина памяти: до 500 тыс. отчетов
- Разрешение АЦП: 10 бит
- Встроенный мультиметр / вольтметр
- Сочетание сенсорного экрана и клавиатуры
- Крупные кнопки для удобства работы в перчатках
- 7-дюймовый цветной экран с разрешением 800 × 480 пикселей
- Простая настройка параметров многофункциональным колесиком
- Отличная читаемость и четкость сигнала
Технические характеристики
| Параметр | Значения | ||||
|---|---|---|---|---|---|
| Полоса пропускания | 200 МГц | ||||
| Количество каналов | 4 изолированных канала | ||||
| Регистрация | Режим | Обычный Пиковый детектор Усреднение (2...8192 осциллограмм) Высокое разрешение Огибающая |
|||
| Макс. дискретизация (реальное время) | 5 млрд отсчетов/с; 2,5 млрд отсчетов/с (2 активных канала) 1,25 млрд отсчетов/с (4 активных канала) |
||||
| Вход | Связь по входу | открытый, закрытый | |||
| Входной импеданс | 1 МОм ± 2 % || 12 пФ ± 2 пФ | ||||
| Максимальное входное напряжение | CAT IV 300 Вскз , 424 Впик CAT IV 600 В, CAT III 1000 В с пробниками R&S® RT-ZI10 или R&S® RT-ZI11 |
||||
| Параметры горизонтальной системы |
Скорость захвата осциллограмм | 50000 осц./сек | |||
| Интерполятор | sin(x)/x | ||||
| Глубина записи | ≤20 мВ/дел 1 канал: 500 К отсчетов (обычный), 250 К (пиковый детектор, усреднение, высокое разрешение, огибающая); 2 канала: 250 К отсчетов (обычный), 125 К (пиковый детектор, усреднение, высокое разрешение, огибающая); 3,4 канала: 125 К отсчетов (обычный), 62,5 К (пиковый детектор, усреднение, высокое разрешение, огибающая); |
||||
| ≥50 мВ/дел 125 К отсчетов (обычный), 62,5 К (пиковый детектор, усреднение, высокое разрешение, огибающая) |
|||||
| Коэффициент развертки | 1 нс/дел ~ 500 с/дел | ||||
| Погрешность временной базы | ±10 ppm | ||||
| Задержка между каналами | ±100 нс | ||||
| Режимы | Y-T, X-Y, zoom, FFT, самописец | ||||
| Параметры вертикальной системы | Вертикальное разрешение | 9 бит 10 бит (ADC режим) |
|||
| Вертикальное отклонение | 2 мВ/дел ~ 100 В/дел | ||||
| Диапазон смещения | ±4 В (2 мВ/дел ~ 500 мВ/дел) ±200 В (1 В/дел ~ 20 В/дел) 0 В (≥40 В/дел) |
||||
| Низкочастотный предел | ≤8 Гц ( на входе BNC) | ||||
| Время нарастания | ≤1,75 нс | ||||
| Погрешность коэф. усиления | ±1,5% (>5 мВ/дел) ±2% (2 мВ/дел~5 мВ/дел) ±2,5% (2 мВ/дел) |
||||
| Погрешность смещения | ±0,1 дел ±1,5 мВ ±0,5%смещения | ||||
| Изоляция между каналами | >40 дБ | ||||
| Измерения и анализ осциллограмм | Курсорные | ручные (ΔV, ΔT, ΔV и ΔT, V-маркер), слежение, авто | |||
| Автоматические | 33 типа автоматических измерений временные: период, частота, время нарастания, время спада, длительность положительного импульса, длительность отрицательного импульса, положительная и отрицательная скважность, задержка, фаза амплитудные: среднее, СКЗ, крест-фактор, стандартная девиация, минимум, максимум, размах, база, вершина, амплитуда, передний и задний выброс, AC, DC, AC+DC счетчик: количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество спадающих фронтов мощность: активная мощность, полная мощность, реактивная мощность, коэффициент мощности |
||||
| Отображение | 4 измерения одновременно | ||||
| Частотомер (опция R&S® RTH-K33) |
Разрядность | 7 разрядов (≥10 кГц); 6 разрядов (1 кГц...10 кГц); 4 разряда (100 Гц...1 кГц); 3 разряда (10 Гц...100 Гц) |
|||
| Количество каналов | 2 | ||||
| Источник | аналоговые каналы | ||||
| Частотный диапазон | 10 Гц...220 МГц | ||||
| Статистика | максимальное, минимальное, среднее | ||||
| Связь по входу | AC | ||||
| Математические операции | A+B, A-B, A*B, квадрат, абсолютное значение, инверсия, FFT | ||||
| БПФ (FFT окна) | прямоугольник, Hanning, Blackman, Hamming, плоская вершина (Flat Top) Размер: 64 К отсчетов или 8 К отсчетов Масштаб (X-ось): линейный, логарифмический |
||||
| Цифровой вольтметр | Функции измерения: напряжение DC, ACскз, DC+ACскз Фиксация максимальных, минимальных, средних значений Источник: аналоговые каналы Разрешение: 3 разряда, 999 отсчетов Количество измерений: до 4 |
||||
| Тестирование по маске | Годен / Не годен с выбором реакции на событие; Реакция на событие: звуковой сигнал, стоп, нет Источник: аналоговые каналы, математика Количество одновременных тестов - 5 |
||||
| Самописец | Количество каналов регистратора - 4 | ||||
| Источник | режим осциллографа: 4 осциллограммы одновременно режим вольтметра: 4 измерения режим частотомера (опция R&S® RTH-K33): до 2-х измерений счетчика |
||||
| Временная развертка | 5 с/дел или 4 дня/дел | ||||
| Скорость измерения | 1/2/5 измерений /с | ||||
| Глубина записи | 2 М отсчетов /канал | ||||
| Декодирование | I²C / SPI (опция R&S® RTH-K1) RS-232 / UART / RS-422 / RS-485 (опция R&S® RTH-K2) CAN / LIN (опция R&S® RTH-K3) CAN-FD (опция R&S® RTH-K9) SENT (опция R&S® RTH-K10) |
||||
Технические характеристики
| Количество каналов: | 4 |
| Полоса пропускания, МГц: | 200 |
| Частота дискретизации, Гвыб/сек: | 5 |
| Max длина записи, млн. точек: | 500000 |
| Внесен в Госреестр РФ: | № 63957-16 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 36 месяцев |
| Модель: | RTH1004 PLUS |
| Производитель: | Rohde&Schwarz |
| Госреестр: | Да |
