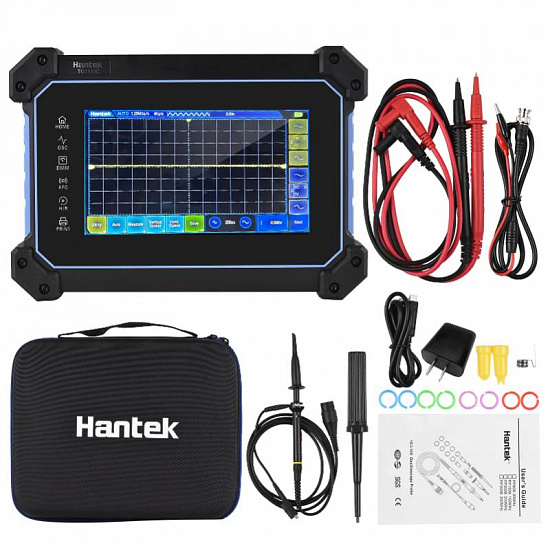

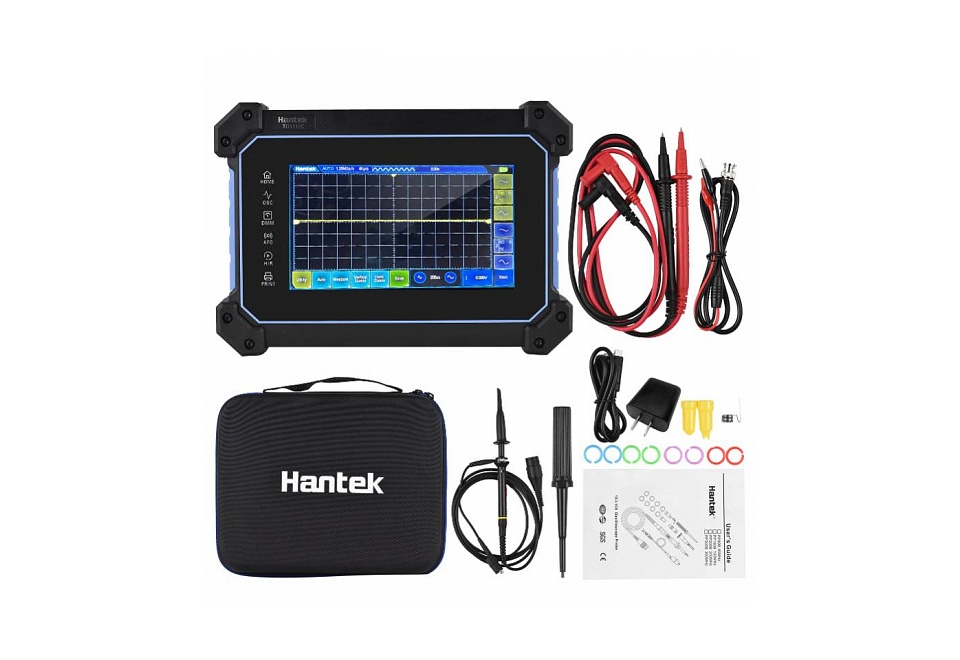

Осциллограф-планшет портативный Hantek TO1112C
Осциллограф-планшет портативный Hantek TO1112C
0
RUB
Описание
Цифровой осциллограф Hantek TO1112C многофункционального назначения разработан для применения в условиях эксплуатации вне лабораторий. Прибор демонстрирует высокую эффективность при анализе медленно изменяющихся сигналов, где критичность точности не является приоритетной.
Hantek TO1112C интегрирует функционал осциллографа, мультиметра, генератора сигналов и анализатора спектра. Встроенный аккумулятор большой емкости обеспечивает длительное время автономной работы и поддерживает функцию быстрой зарядки.
Технические характеритсики
| Параметр | Значение |
|---|---|
| Cерия | TO1112C |
| Полоса пропускания | 110 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 250 МВыб/с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, 18 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х |
| Максимальное входное напряжение | ± 300 Vrms (10X) |
| Горизонтальная система | |
| Погрешность временной базы | ± 100 ppm |
| Интерполяция формы волны | Sin (х) / х |
| Глубина памяти | 8 Мб |
| Коэффициент развёртки | 2 нс / дел - 100 с / дел, 1, 2, 5 шаг |
| Точность измерения временного интервала | Одиночный: ± (1 интервал выборки + 100ppm x чтение + 0.6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0.4 нс) интервал выборки = секунды / сетка ÷ 200 |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 10 мВ / дел - 10 В / дел на входе BNC |
| Режимы захвата | Реального времени, детектор пика, усреднение |
| Диапазон вертикального смещения | ± 1 В макс. (100 мВ/дел) ± 10 В макс. (1 В/дел) ± 50 В макс. (10 В/дел) |
| Динамический диапазон | ± 5 дел (8 бит) |
| Ограниченная полоса пропускания | 20 МГц |
| Изоляция между каналами | 40 дБ, постоянный ток до максимальной номинальной полосы пропускания каждой модели |
| Cистема сбора сигналов | |
| Режимы выборки | Прямая выборка, пиковая выборка, средняя выборка, огибающая выборка, максимальная длительность при максимальной частоте дискретизации |
| Режимы сбора | Нормальный и пиковый: одновременный сбор всех каналов |
| Усредненный: все каналы выполняют n измерений одновременно, и N может принимать значения 2, 4, 8, 16, 32, 64, 128, 256 | |
| Cистема синхронизации | |
| Режимы триггера | Автоматический, нормальный, одиночный |
| Время задержки | 8 нс - 10 с |
| Диапазон уровня запуска триггера | CH1, CH2: ± 4 деления от центра экрана |
| Чувствительность триггера | ± 0.87 дел (2 мВ / дел) ± 0.78 дел (5 мВ / дел) ± 0.69 дел (10 мВ / дел) ± 0.52 дел (20 мВ / дел) ± 0.47 дел (50 мВ / дел) ± 0.26 дел (100 мВ / дел) ± 0.26 дел (200 мВ / дел) ± 0.47 дел (500 мВ / дел) ± 0.26 дел (1 В / дел) ± 0.26 дел (2 В / дел) ± 0.26 дел (5 В / дел) ± 0.26 дел (10 В / дел) |
| Запуск по фронту | |
| Режим запуска | Запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1, CH2 |
| Запуск по длительности импульса | |
| Режим запуска | Положительная полярность импульса >, <, ! =, = |
| Отрицательная полярность импульса >, <, ! =, = | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по видео сигналу | |
| Cтандарт сигнала | NTSC, PAL, HDTV720p, HDTV1080p, HDTV1080i |
| Источник запуска | CH1, CH2 |
| Cинхронизация | По строке сканирования, номеру строки, нечетному полю, четному полю, всем полям |
| Запуск по наклону | |
| Режим запуска | Положительный наклон >, <, ! =, = |
| Отрицательный наклон >, <, ! =, = | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по истечению времени | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Cистема измерения | |
| Курсорные измерения | Разность напряжений между курсорами ΔY разница во времени между курсорами ΔX обратная величина ΔX в герцах (1/ΔX) |
| Автоматическое измерение | Частота, бимодальное значение, среднее значение, максимальное значение, минимальное значение, период, верхнее значение, среднее значение, нижнее значение, амплитуда, среднеквадратичное значение, выброс нарастающего фронта, предварительная зарядка нарастающего фронта, среднеквадратичное значение цикла, среднее значение цикла, время нарастания, время спада, ширина положительного импульса, ширина отрицательного импульса, положительный рабочий цикл, отрицательный рабочий цикл, FRR, FFF, выброс заднего фронта, предварительная зарядка заднего фронта, ширина импульса, FRF, FFR, LRR, LRF, LFR, LFF, максимальное значение времени, минимальное значение времени, положительная разность фаз, отрицательная разность фаз, дисперсия, количество положительных импульсов, количество отрицательных импульсов, количество передних фронтов, количество падающих фронтов, количество триггеров |
| Математические операции | |
| Источник запуска | CH1, CH2 |
| Операторы | ＋, －, ×, /, БПФ |
| БПФ | Точка: 1024 |
| Окно: прямоугольник, Хэннинг, Хемминг, Блэкман, Бартлетт, плоская вершина | |
| Отображение: показать один или показать все | |
| Вертикальное разрешение: дБ, VRms | |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT ЖК - экран, разрешение 800x480 точек |
| Яркость дисплея | Регулируемая |
| Интерфейс | USB-хост, USB-устройство, USB Type-C |
| Функция быстрой зарядки | Есть |
| Аккумулятор | Литиевые 2 батареи по 3.7 В 2600 мАч |
| Питание | 100-240 В, 50-60 Гц |
| Рабочая температура | От 0 °C до 50 °C |
| Рабочая влажность | До 90% RH |
| Рабочая высота | Рабочая до 3000 м |
| Хранения до 10000 м | |
| Габариты | 248 мм х 176 мм х 54 мм |
| Вес | 1.2 кг |
Технические характеристики
| Количество каналов: | 2 |
| Полоса пропускания, МГц: | 110 |
| Частота дискретизации, Гвыб/сек: | 0.25 |
| Max длина записи, млн. точек: | 8000000 |
| Внесен в Госреестр РФ: | Нет |
| Возможность поверки: | Только калибровка |
| Интервал между поверками: | --- |
| Гарантия: | 12 месяцев |
| Модель: | TO1112C |
| Производитель: | Hantek |
| Госреестр: | Нет |
