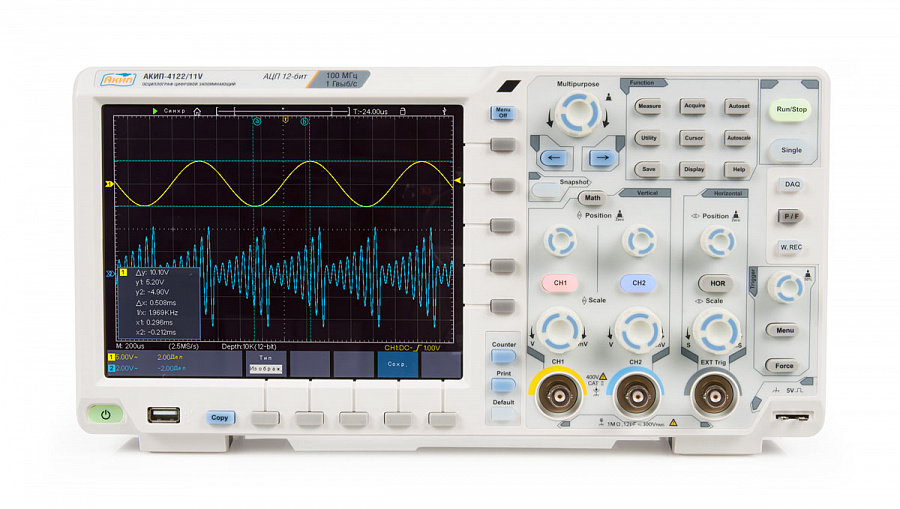

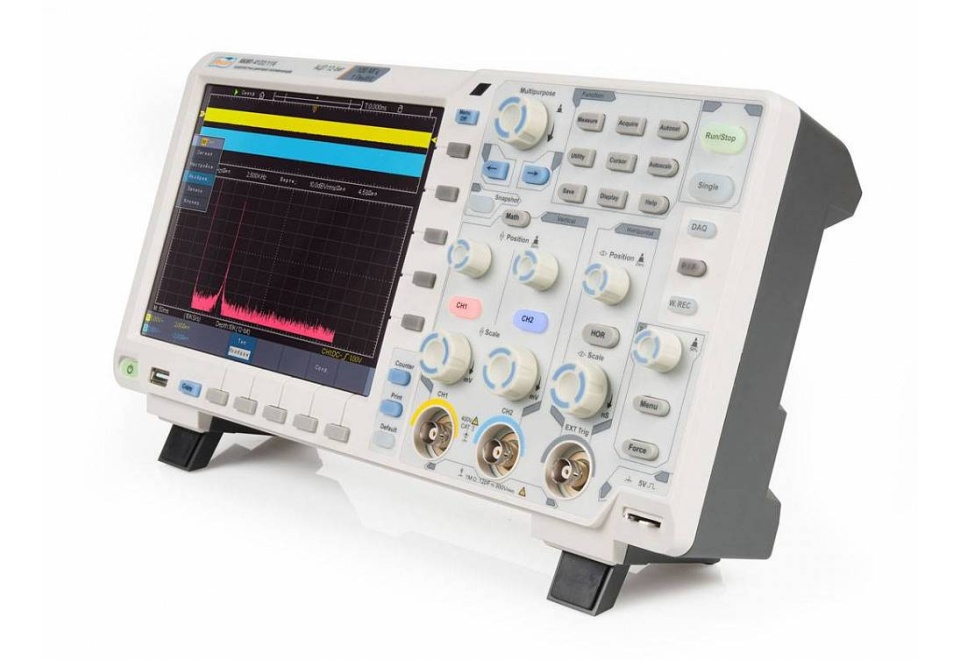

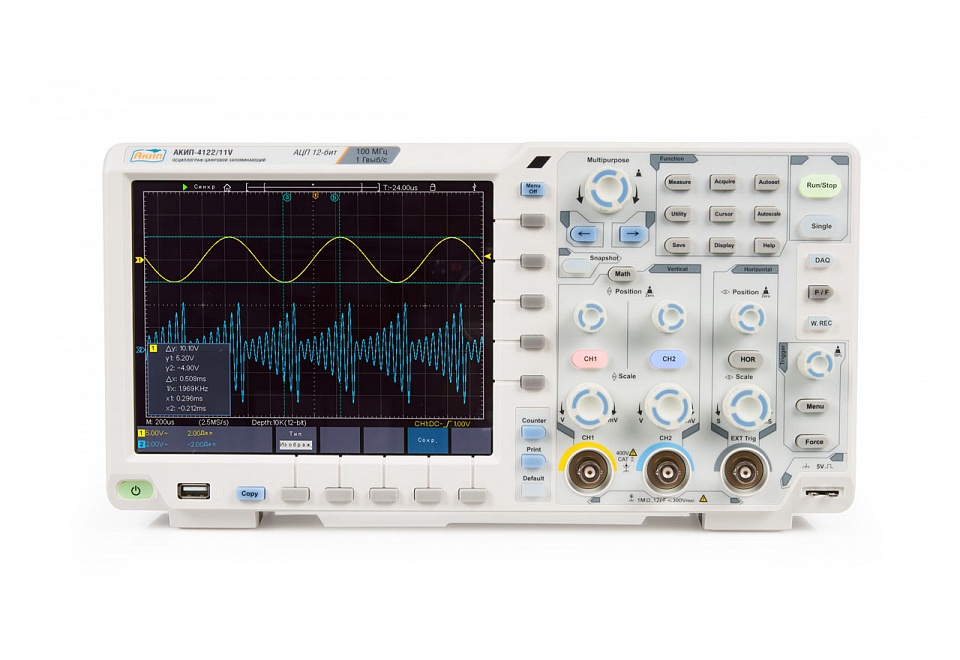

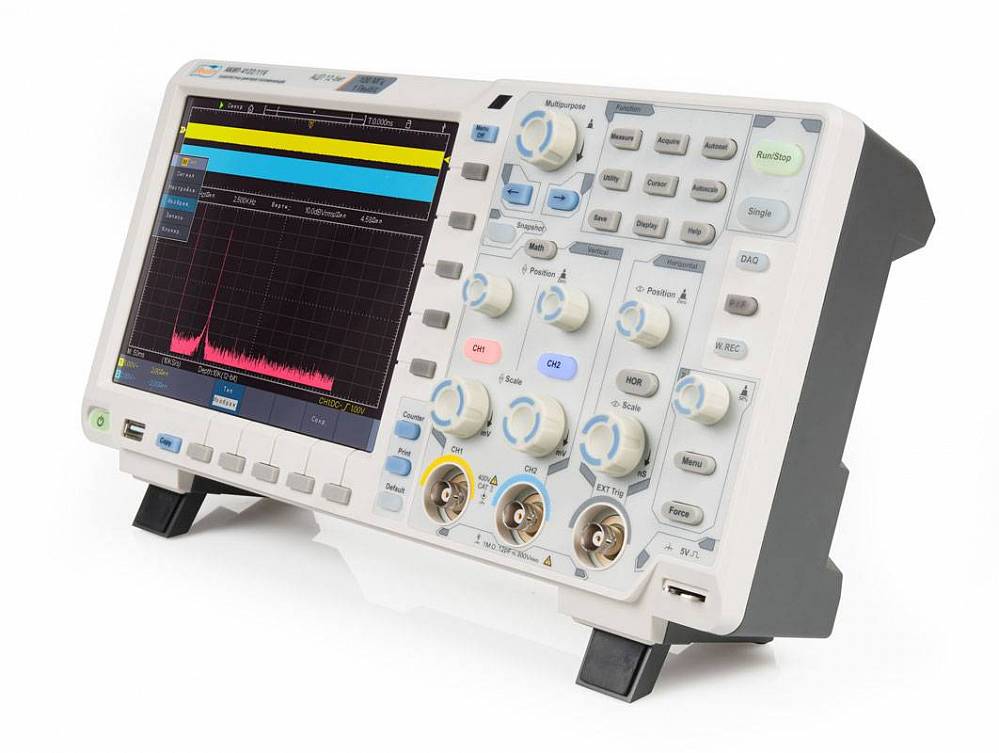

Осциллограф цифровой АКИП-4122/10
Осциллограф цифровой АКИП-4122/10
51870 RUB
Описание
Цифровой осциллограф АКИП-4122/10 с двумя каналами предназначен для измерения и визуализации электрических сигналов в электронных схемах и устройствах.
Его пропускная способность составляет 60 МГц, что позволяет анализировать сигналы с частотой до 60 МГц. Максимальная частота дискретизации 1 ГГц обеспечивает точность и детализацию при измерении высокочастотных сигналов.
Встроенная память объемом 40 МБ позволяет сохранять значительный объем данных для последующего анализа. АЦП с разрешением 12 бит гарантирует высокую точность измерений.
Технические характеристики
| Параметр | Значения | |
|---|---|---|
| Канал вертикального отклонения | ||
| Число каналов | 2 | |
| Полоса пропускания (-3 дБ) | 0…60 МГц | |
| Ограничение полосы | 20 МГц | |
| Коэффициент отклонения (Коткл.) | 1 мВ/дел...10 В/дел | |
| Погрешность установки Коткл. | ± 3 % | |
| Связь по входу | Открытый, закрытый, земля | |
| Полоса пропускания (-3 дБ) | ≤ 5,8 нс | |
| Входной импеданс | 1 МОм (± 2 %) / 15 пФ ± 5 пФ | |
| Максимальное входное напряжение | 300 В /1 МОм; 5 В 50 МОм (DC + AС пик, до 1 кГц) | |
| Математика | +, - , х , дел.; БПФ (дБ или мВскз) на участке 1 кб | |
| Канал горизонтального отклонения | ||
| Коэффициент развертки (Кразв.) | 2 нс/дел...1000 с/дел (шаг 1-2-5) | |
| Погрешность установки Кразв. | ± 0,0001 % | |
| Режимы работы | Основной, задержанный (100 нс...10 с), ZOOM окна, самописец (1 мс/дел – 100 0 с/дел), X - Y | |
| Синхронизация | ||
| Источники синхросигнала | Канал 1, канал 2, сеть, внешний (Ext, Ext /5) | |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ* (NTSC, PAL/SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс...10 с), попеременно (ALT) | |
| Связь входа | ФНЧ, ФВЧ, связь АС, связь DC | |
| Чувствительность | ~ 0,3 делени я (в зав. от Коткл.) | |
| Аналого-цифровое преобразование | ||
| Разрешение по вертикали | 12 бит | |
| Максимальная частота дискретизации | 1 ГГц | |
| Частота дискретизации (на канал) | 500 МГц | |
| Длина записи | 20 МБ/канала (40 МБ при объединении) 40 МБ/канал – АКИП-4122/12, АКИП-4122/12V | |
| Режимы работы | Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x | |
| Курсорные измерения | ||
| Функции | ΔU; ΔT; 1/ΔT | |
| Автоматические измерения | ||
| Функции по вертикали | Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.; выбросы на вершине и в паузе (фронт) | |
| Функции по горизонтали | f; T; t нараст.; t среза; +t; -t; коэф. заполнения (%) | |
| Измерение t задержки | Канал 1 - Канал 2 (фронт), Канал 1 - Канал 2 (срез) | |
| Дополнительные возможности | ||
| Цифровой регистратор | 1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 10 мс – 10с) | |
| Интерфейсы | USB (максимальный объем USB диска – 8 ГБ), LAN | |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Режим X - Y | Х – канал 1; Y – кананал 2 , разность фаз < 3° до 100 кГц | |
| Внутренняя память | 100 осциллограмм, 8 профилей настроек (запись/ воспроизведение). | |
| Мультиметр (опция) | ||
| Режим измерений | Постоянное напряжение (пределы): 400 мВ/ 4 В/ 400 В: ±(1% ± 1 емр) Переменное напряжение (переделы): 4 В/ 40 В/ 400В: ±(1% ± 3 емр); час.: 40 – 400 Гц Сопротивление (переделы) 400 Ом: ±(1% ± 3 емр), 4 кОм – 40МОм: ±(1% ± 1 емр) Емкость: 51,2 нФ – 100 мкФ: ±(3% ± 3 емр) Прозвон цепи; Тест диодов (0 В – 1,5 В) | |
| Входное сопротивление | 10 Ом, защита входа DC 1000 В/ AC 400 В | |
| Индикатор | 3½ разряда, макс. индицируемое число 4.000 | |
| Генератор сигналов (опция) | ||
| Формы сигналов | синус, прямоугольник, импульс, пила + 46 встроенных сигналов произвольной формы. | |
| Частотный диапазон | 25 МГц | |
| Частота дискретизации | 125 МГц | |
| Число каналов | 1 или 2 | |
| Разрядность ЦАП | 14 бит | |
| Длина памяти | 8000 точек для произвольной формы | |
| Выходной уровень | 10 мВпик-пик … 6 Впик-пик | |
| Общие данные | ||
| ЖК - дисплей | Цветной (TFT), диагональ 20 см, 10 x 14 дел (разрешение 800 х 600) | |
| Напряжение питания | 100...240 В, 47...63 Гц (автовыбор) | |
| Потребляемая мощность | 18 Вт | |
| Габаритные размеры | 340 х 177 х 90 мм | |
| Масса | 2,6 кг | |
Технические характеристики
| Количество каналов: | 2 |
| Полоса пропускания, МГц: | 60 |
| Частота дискретизации, Гвыб/сек: | 1 |
| Max длина записи, млн. точек: | 40000000 |
| Внесен в Госреестр РФ: | № 72320-18 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | 4122/10 |
| Производитель: | АКИП |
| Госреестр: | Да |
