Осциллограф цифровой АКИП-4127/2
Осциллограф цифровой АКИП-4127/2
0 RUB
Описание

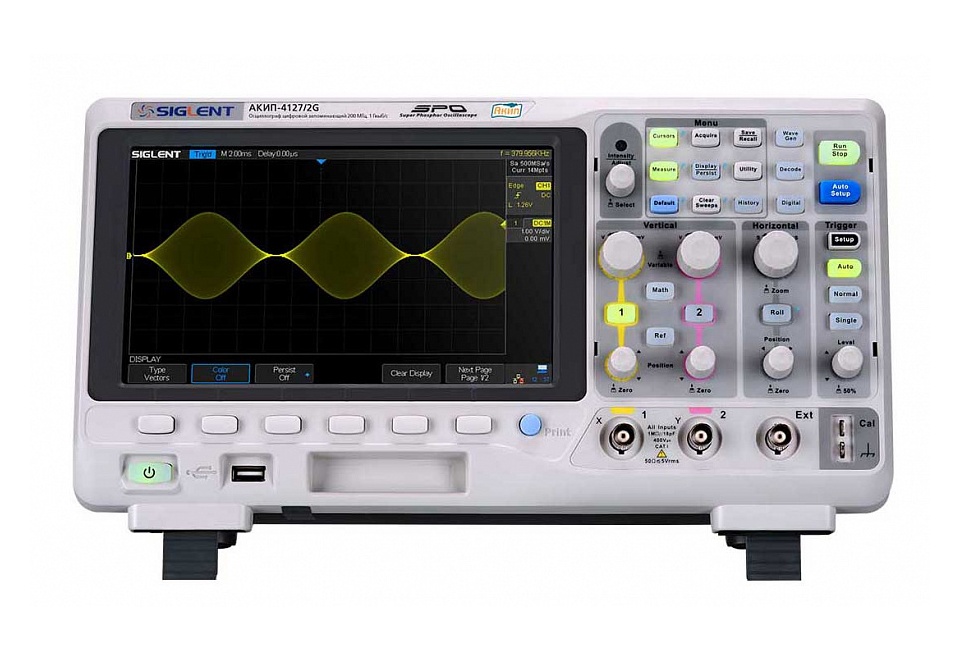

Цифровой осциллограф АКИП-4127/2: инструмент точного анализа сигналов
Цифровой осциллограф АКИП-4127/2 представляет собой высокотехнологичный прибор, предназначенный для проведения точного и качественного анализа электрических сигналов.
Основные характеристики:
- Двухканальная архитектура: Позволяет осуществлять одновременное измерение и анализ двух сигналов.
- Широкая полоса пропускания (200 МГц) и высокая частота дискретизации (1 ГГц): Обеспечивают обработку широкого спектра сигналов, включая высокочастотные.
- Объем памяти 14 МБ: Позволяет сохранять и анализировать значительное количество данных для детального изучения сигналов и выявления аномалий.
Таким образом, осциллограф АКИП-4127/2 является универсальным инструментом, обладающим всеми необходимыми характеристиками для эффективного анализа электрических сигналов в различных областях применения.
Технические характеристики
| Параметр | Значения |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания ( - 3 дБ) | 0...200 МГц |
| Время нарастания | ≤1,8 нс |
| Ограничение ПП | 20 МГц |
| Коэф. отклонения (К откл. ) | 500 мкВ/дел...10 В/дел |
| Погрешность установки К откл. | ≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел |
| Д иапазон установки смещения | 500 мкВ ~ 150 мВ: ± 1 В; 152 мВ ~ 1,5 В: ± 10 В; 1,52 В ~ 10 В: ± 100 В |
| Входной импеданс | 50 Ом, 1 МОм ( ± 2 %) / 18 ± 2 пФ |
| Макс. входное напряжение | 1 МОм: 400 В пик ( DC + A С пик , ≤ 10 кГц ), 50 Ом: ≤ 5 Вскз |
| Математика | +, - , х; / ; БПФ, d/dt, ∫ dt, √ |
| Канал горизонтального отклонения | |
| Коэф. развертки (К разв. ) | 2 нс/дел...50 с/дел (шаг 1 - 2 - 5), самописец 50 мс/дел – 50 с/дел |
| Погрешность установки К разв. | ± 0,002 5 % |
| Режимы работы | Основной, ZOOM окна, самописец, X - Y |
| Синхронизация | |
| Источн ики синхросигнала | Л юбой из каналов, внешний ( Ext , Ext /5 ) , сеть |
| Режимы запуска развертки | Автоматический, ждущий, однократный |
| Виды синхронизации | П о фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблон у, опционально по НЧ протоколам I2C, SPI, UART/ RS 232, CAN , LIN |
| Предзапуск | 0~100% памяти |
| Послезапуск | 0... 1 0 000 делений |
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры |
| Чувствительность синхронизации | Внутренняя: 0, 6 деления шкалы; Ext : 200 мВпик - пик (0...10 МГц); 300 мВпик - пик (10 МГц... 2 00 МГц); Ext /5: 1 Впик - пик (0...10 МГц); 1,5 Впик - пик (10 МГц... 2 00 МГц) |
| Аналого-цифровое преобразование | |
| Разрешен ие по вертикали | 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) |
| Частота дискретизации | 500 ГГц на канал ( 1 ГГц при объединении каналов) |
| Интерполяция | SinX/x , линейная |
| Длина записи | 7 МБ ( 14 МБ при объединении каналов) |
| Пиковый детектор | 1 нс |
| Режимы работы | Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократ н . |
| Курсорные | |
| Функции | △ U; △ T; 1/ △ T |
| Автоматические измерения | |
| Функции по вертикали | U пик; U макс; U мин; U ампл; U верх; U база; U ср.кв.; - U ; + U ; U сред; выбросы на вершине и в паузе |
| Функции по горизонтали | f ; T ; t нарастания; t среза; + t ; - t ; коэф. заполнения (%), фаза |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Дополнительные возможности | |
| Режим HISTORY | Сохранение с временными мет ками до 80000 осциллограмм |
| Сегментир. память | До 1000 сегментов |
| Интерфейс | USB , LAN , опционально - GPIB (адаптер USB - GPIB ) |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X - Y | Х – кан 1, Y – кан 2 ; разность фаз < 3°до 100 кГц |
| Генератор функциональный (АКИП-4127/1G, АКИП-4127/2G) | |
| Формы сигналов | Синус, прямоугольник , треугольник , импульс, постоянное напряжение, шум, кардио, гауссовский импульс и экспонен та нарастающая/ спадающая, СПФ |
| Частотный диапазон | 1 мкГц ~ 25 МГц (Синус) 1 мкГц ~ 10 МГц (Прямоугольник, импульс) 1 мкГц ~ 300 кГц (Пила) 1 мкГц ~ 5 МГц ( СПФ ) |
| Частота дискретизации | 125 МГц |
| Длина памяти | 16000 точек для произвольной формы |
| Разрешение | 1 мкГц |
| Разрядность ЦАП | 14 бит |
| Выходной уровень | -3 ~ +3 В (1 МОм) ; - 1 , 5 ~ +1 , 5 В (50 Ом) |
| Погрешн . установки | Частота: ±5*10 - 5 |
| Выходной импеданс | 50 Ом ±2% |
| Скважность | 20 % ~ 80 % (для прямоугольника и импульса) |
| Симметрия | 0 % ~ 100 % (для пилы) |
| СПФ | Построение сигналов в ПО EasyWave |
| Общие данные | |
| ЖК - дисплей | Цветной ( TFT ) SVGA , диагональ 20 см, 8 x 14 дел (разреш. 800 х 480) |
| Напряжение питания | 100...240 В, 45...400 Гц (автовыбор); 50 ВА; кат. 2 |
| Рабочая температура | +10...+40°С; влажность ≤ 85% |
| Габариты | 3 40 х 123 х 1 84 мм |
| Масса | 3,26 кг |
Технические характеристики
| Количество каналов: | 2 |
| Полоса пропускания, МГц: | 200 |
| Частота дискретизации, Гвыб/сек: | 1 |
| Max длина записи, млн. точек: | 14000000 |
| Внесен в Госреестр РФ: | № 69417-17 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | 4127/2 |
| Производитель: | АКИП |
| Госреестр: | Да |
