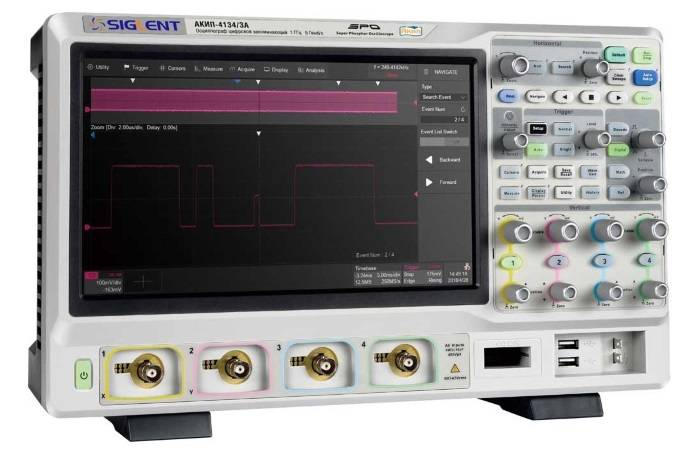

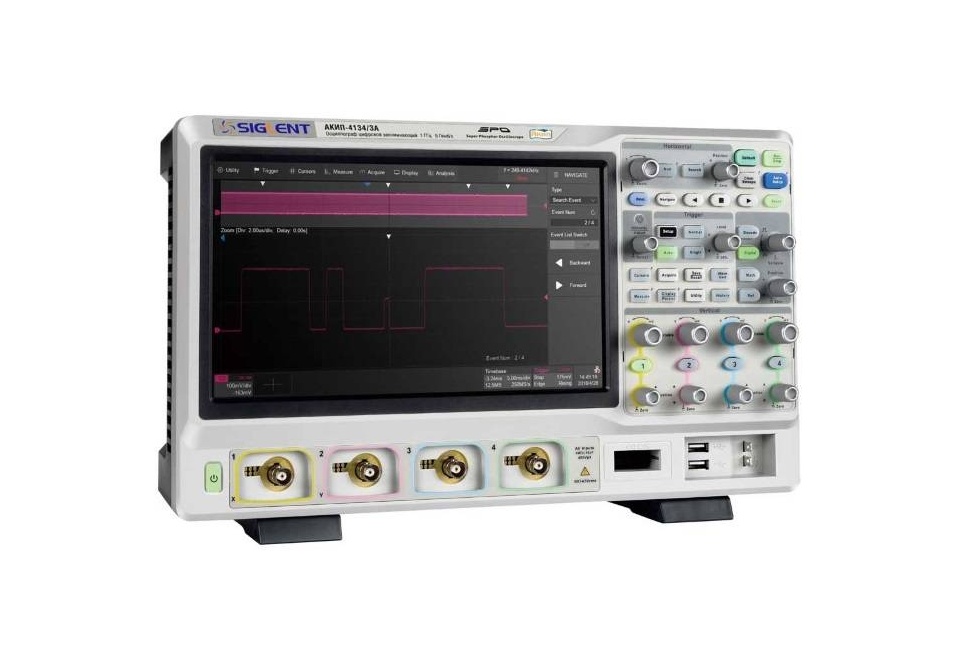

Осциллограф цифровой АКИП-4134/1А
Осциллограф цифровой АКИП-4134/1А
423890 RUB
Описание
Осциллограф АКИП-4134/1А представляет собой высокоэффективный инструмент, предназначенный для специалистов, работающих в различных технических областях, таких как электроника, телекоммуникации и автомобильная промышленность. Данный прибор обеспечивает точный и эффективный анализ электрических сигналов.
Устройство оснащено четырьмя каналами, что позволяет проводить одновременное измерение нескольких сигналов. Полоса пропускания 350 МГц гарантирует высокую точность измерений. Частота дискретизации 2,5 ГГц на канал (5 ГГц при объединении) обеспечивает возможность отслеживания быстроменяющихся сигналов.
Объем памяти на канал составляет 125 МБ (250 МБ при объединении), что позволяет сохранять значительный объем данных для последующего анализа. Прибор поддерживает различные режимы сбора данных, включая выборку, пиковый детектор (400 пс), усреднение (от 4 до 512) и ERES (режим увеличенного разрешения АЦП). Это позволяет пользователю выбрать наиболее подходящий режим для конкретной задачи.
Особенности осциллографа
- применяется 256 уровней интенсивности луча;
- есть несколько режимов сбора информации, к которым относится выборка, пиковый детектор, усредненные значения и ERES;
- есть режим HISTORY, который предусматривает запись параметров с последующим сохранением;
- установлен TFT экран с сенсорным управлением и высоким показателем скорости обновления;
- опционально доступен логический анализатор на 16 каналов;
- режим сегментированной памяти для быстрого поиска информации;
- встроенные математические функции;
- встроенные интерфейсы LAN и USB;
- небольшие габариты, хорошая защита аппаратной начинки от воздействия окружающей среды.
Технические характеристики
| Параметр | Значения | |||||
|---|---|---|---|---|---|---|
| Канал вертикального отклонения | ||||||
| Число каналов | 4 | |||||
| Полоса пропускания (-3 дБ) | 0...350 МГц | |||||
| Время нарастания | ≤ 1 нс | |||||
| Ограничение ПП | 20 МГц, 200 МГц | |||||
| Коэффициент отклонения (Коткл.) | 500 мкВ/дел…1 В/дел - 50 Ом; 500 мкВ/дел…10 В/дел - 1 МОм | |||||
| Погрешность установки Коткл. | ±3 % | |||||
| Диапазон установки смещения | 500 мкВ/дел...100 мВ/дел: ± 1 В; 102 мВ/дел...1 В/дел: ± 10 В; 1,02 В/дел...10 В/дел: ± 100 В | |||||
| Входной импеданс | 50 Ом (± 2 %), 1 МОм (± 2 %) / 16 пФ ± 2 пФ | |||||
| Максимальное входное напряжение | ≤ 400 Впик (DC+AС пик), Кат I - 1 МОм ≤ 5 Вскз, ±10 Впик - 50 Ом | |||||
| Канал горизонтального отклонения | ||||||
| Коэффициент развертки (Кразв.) | 1 нс/дел….1000 с/дел | |||||
| Самописец (ROLL): 50 мс/дел...1000 с/дел | ||||||
| Погрешность установки Кразв. | ± 1*10-6 | |||||
| Режимы работы | Основной, ZOOM окна, самописец (ROLL), X-Y | |||||
| Синхронизация | ||||||
| Источники синхросигнала | Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал | |||||
| Режимы запуска развертки | Автоматический, ждущий, однократный | |||||
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN | |||||
| Предзапуск | 0…100% памяти | |||||
| Послезапуск | 0…5000 делений | |||||
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры | |||||
| Чувствительность синхронизации | Внутренняя: 0,3...1,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания) | |||||
| Аналого-цифровое преобразование | ||||||
| Разрешение по вертикали | 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) | |||||
| Частота дискретизации | 2,5 ГГц на канал (5 ГГц при объединении каналов) | |||||
| Интерполяция | SinX/X, X | |||||
| Длина записи | 125 МБ на канал (250 МБ при объединении каналов) | |||||
| Пиковый детектор | 400 пс | |||||
| Режимы работы | Выборка, пиковый детектор (400 пс); усреднение, накопление, эквивалентное разрешение | |||||
| Курсовое измерение | ||||||
| Функции | DU; DT; 1/DT | |||||
| Автоматические измерения | ||||||
| Функции по вертикали | Uпик-пик; Uампл; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе | |||||
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэфициент заполнения (%), фаза | |||||
| Измерение задержки | FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF | |||||
| Математика | ||||||
| Функции | +, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ | |||||
| Операторы | Любой аналоговый канал | |||||
| Декодирование | ||||||
| Формат данных | I2C, SPI, UART/RS232, CAN, LIN | |||||
| Логический анализатор (опция) | ||||||
| Число каналов | 16 | |||||
| Частота дискретизации | 1,25 ГГц максимум | |||||
| Длина памяти | до 62,5 МБ/канал | |||||
| Синхронизация | По фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN | |||||
| Порог срабатывания | TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (± 10 В) | |||||
| Генератор функциональный (опция) | ||||||
| Формы сигналов | Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) | |||||
| Частотный диапазон | 1 мкГц...25 МГц (Синус); 1 мкГц...10 МГц (Прямоугольник, импульс); 1 мкГц...300 кГц (Пила); 1 мкГц...5 МГц (сигналы произвольной формы); Шум, полоса частот > 25 МГц | |||||
| Разрешение | 1 мкГц | |||||
| Погрешность установки | ±5*10-5 | |||||
| Частота дискретизации | 125 МГц | |||||
| Длина памяти | 16000 точек для произвольной формы | |||||
| Разрядность АЦП | 14 бит | |||||
| Выходной уровень | -1,5 В ~ +1,5 В (50 Ом) -3 В ~ +3 В (1 МОм) | |||||
| Постоянное смещение | ± 3 В (1 МОм); ± 1,5 В (50 Ом) | |||||
| Скважность | 1 % ~ 99 % (для прямоугольника и импульса) | |||||
| Симметрия | 0 % ~ 100 % (для пилы) | |||||
| Дополнительные возможности | ||||||
| Режим HISTORY | Сохранение с временными метками до 80000 осциллограмм (Дискретизация 1 ГГц, память 1,4 кБ-канал) | |||||
| Интерфейс | USB TMC (host/device), LAN | |||||
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |||||
| Режим X-Y | Х – кан 1, Y – кан 2, 4; разность фаз < 3° до 100 кГц | |||||
| Общие характеристики | ||||||
| ЖК-дисплей | Цветной (TFT), емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений | |||||
| Напряжение питания | 100…240 В (50/ 60 Гц), 100...120 В (400 Гц); 100 Вт максимум | |||||
| Габариты | 370 х 144 х 231 мм | |||||
| Масса | 4 кг | |||||
Технические характеристики
| Количество каналов: | 4 |
| Полоса пропускания, МГц: | 350 |
| Частота дискретизации, Гвыб/сек: | 5 |
| Max длина записи, млн. точек: | 250000000 |
| Внесен в Госреестр РФ: | № 75674-19 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | 4134/1А |
| Производитель: | АКИП |
| Госреестр: | Да |
