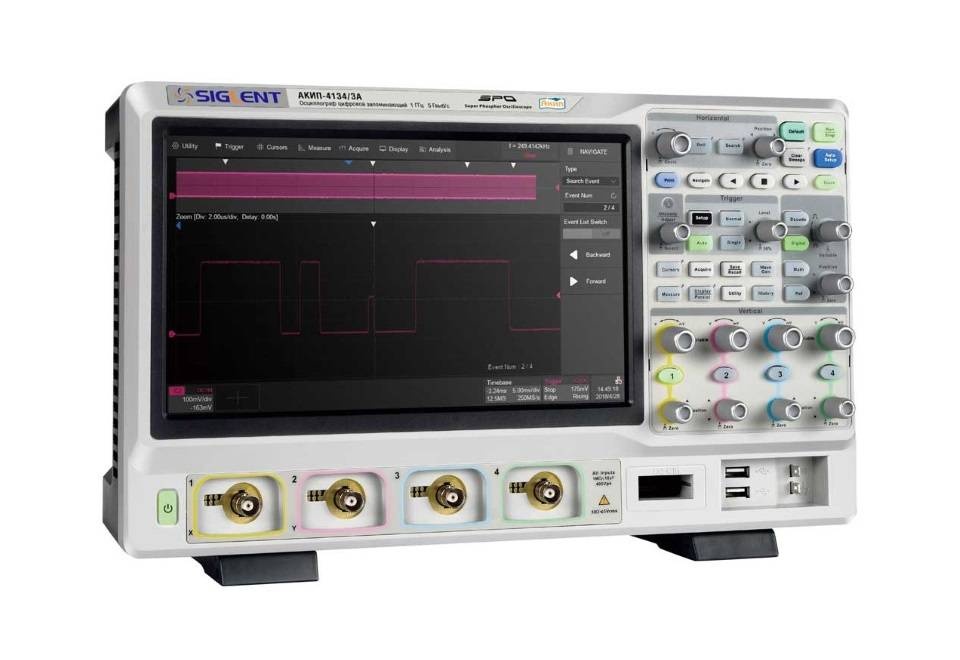

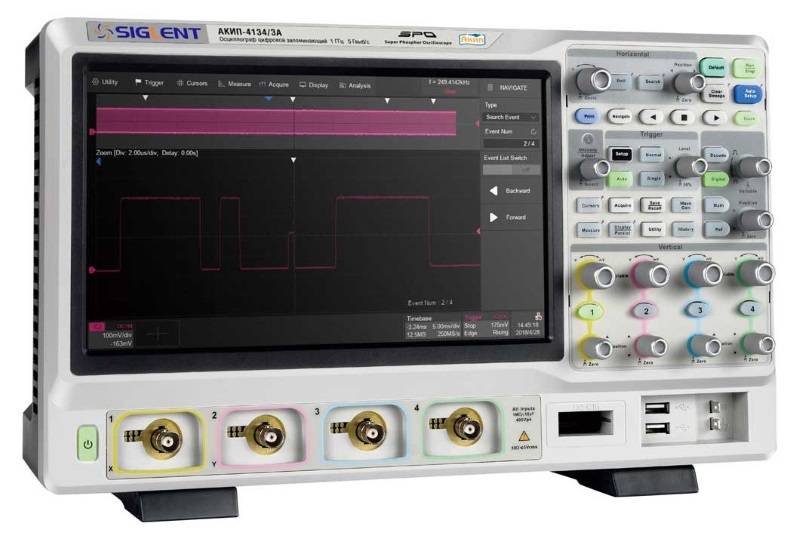

Осциллограф цифровой АКИП-4134/2А
Осциллограф цифровой АКИП-4134/2А
675070
RUB
Описание
Цифровой осциллограф АКИП-4134/2А представляет собой высокоточный измерительный прибор, предназначенный для применения в различных сферах, включая электронику, телекоммуникации и научные исследования.
Оснащенный четырьмя каналами, он позволяет осуществлять одновременное измерение и анализ до четырех сигналов. Высокая точность и четкость измерений достигаются благодаря полосе пропускания в 500 МГц. Максимальная частота дискретизации 5 ГГц обеспечивает эффективную обработку высокочастотных сигналов с высокой скоростью и точностью.
Встроенная память объемом 250 МБ позволяет сохранять значительный объем данных для последующего анализа и обработки. Аналого-цифровой преобразователь (АЦП) с разрешением 8 бит гарантирует высокую точность и четкость сигнала, что способствует получению более точных результатов измерений.
Осциллограф АКИП-4134/2А также оснащен двумя входами с сопротивлением 50 Ом и 1 МОм, что позволяет выбрать оптимальный вход для конкретного измерения.
Технические характеристики
| Параметр | Значения | |
|---|---|---|
| Канал вертикального отклонения | ||
| Число каналов | 4 | |
| Полоса пропускания (-3 дБ) | 0...500 МГц | |
| Время нарастания | ≤ 0,7 нс | |
| Ограничение ПП | 20 МГц, 200 МГц | |
| Коэффициент отклонения (Коткл.) | 500 мкВ/дел…1 В/дел - 50 Ом; 500 мкВ/дел…10 В/дел - 1 МОм |
|
| Погрешность установки Коткл. | ±3 % | |
| Диапазон установки смещения | 500 мкВ/дел...100 мВ/дел: ± 1 В; 102 мВ/дел...1 В/дел: ± 10 В; 1,02 В/дел...10 В/дел: ± 100 В | |
| Входной импеданс | 50 Ом (± 2 %), 1 МОм (± 2 %) / 16 пФ ± 2 пФ | |
| Максимальное входное напряжение | ≤ 400 Впик (DC+AС пик), Кат I - 1 МОм ≤ 5 Вскз, ±10 Впик - 50 Ом | |
| Канал горизонтального отклонения | ||
| Коэффициент развертки (Кразв.) | 500 пс/дел….1000 с/дел | |
| Самописец (ROLL): 50 мс/дел...1000 с/дел | ||
| Погрешность установки Кразв. | ± 1*10-6 | |
| Режимы работы | Основной, ZOOM окна, самописец (ROLL), X-Y | |
| Синхронизация | ||
| Источники синхросигнала | Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал | |
| Режимы запуска развертки | Автоматический, ждущий, однократный | |
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN | |
| Предзапуск | 0…100% памяти | |
| Послезапуск | 0…5000 делений | |
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры | |
| Чувствительность синхронизации | Внутренняя: 0,3...1,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания) |
|
| Аналого-цифровое преобразование | ||
| Разрешение по вертикали | 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) | |
| Частота дискретизации | 2,5 ГГц на канал (5 ГГц при объединении каналов) | |
| Интерполяция | SinX/X, X | |
| Длина записи | 125 МБ на канал (250 МБ при объединении каналов) | |
| Пиковый детектор | 400 пс | |
| Режимы работы | Выборка, пиковый детектор (400 пс); усреднение, накопление, эквивалентное разрешение | |
| Курсовое измерение | ||
| Функции | DU; DT; 1/DT | |
| Автоматические измерения | ||
| Функции по вертикали | Uпик-пик; Uампл; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе |
|
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэфициент заполнения (%), фаза | |
| Измерение задержки | FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF | |
| Математика | ||
| Функции | +, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ |
|
| Операторы | Любой аналоговый канал | |
| Декодирование | ||
| Формат данных | I2C, SPI, UART/RS232, CAN, LIN | |
| Логический анализатор (опция) | ||
| Число каналов | 16 | |
| Частота дискретизации | 1,25 ГГц максимум | |
| Длина памяти | до 62,5 МБ/канал | |
| Синхронизация | По фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN | |
| Порог срабатывания | TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (± 10 В) | |
| Генератор функциональный (опция) | ||
| Формы сигналов | Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) | |
| Частотный диапазон | 1 мкГц...25 МГц (Синус); 1 мкГц...10 МГц (Прямоугольник, импульс); 1 мкГц...300 кГц (Пила); 1 мкГц...5 МГц (сигналы произвольной формы); Шум, полоса частот > 25 МГц |
|
| Разрешение | 1 мкГц | |
| Погрешность установки | ±5*10-5 | |
| Частота дискретизации | 125 МГц | |
| Длина памяти | 16000 точек для произвольной формы | |
| Разрядность АЦП | 14 бит | |
| Выходной уровень | -1,5 В ~ +1,5 В (50 Ом) -3 В ~ +3 В (1 МОм) |
|
| Постоянное смещение | ± 3 В (1 МОм); ± 1,5 В (50 Ом) | |
| Скважность | 1 % ~ 99 % (для прямоугольника и импульса) | |
| Симметрия | 0 % ~ 100 % (для пилы) | |
| Дополнительные возможности | ||
| Режим HISTORY | Сохранение с временными метками до 80000 осциллограмм (Дискретизация 1 ГГц, память 1,4 кБ-канал) | |
| Интерфейс | USB TMC (host/device), LAN | |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Режим X-Y | Х – кан 1, Y – кан 2, 4; разность фаз < 3° до 100 кГц | |
| Общие характеристики | ||
| ЖК-дисплей | Цветной (TFT), емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений | |
| Напряжение питания | 100…240 В (50/ 60 Гц), 100...120 В (400 Гц); 100 Вт максимум | |
| Габариты | 370 х 144 х 231 мм | |
| Масса | 4 кг | |
Технические характеристики
| Количество каналов: | 4 |
| Полоса пропускания, МГц: | 500 |
| Частота дискретизации, Гвыб/сек: | 5 |
| Max длина записи, млн. точек: | 250000000 |
| Внесен в Госреестр РФ: | № 75674-19 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | 4134/2А |
| Производитель: | АКИП |
| Госреестр: | Да |
