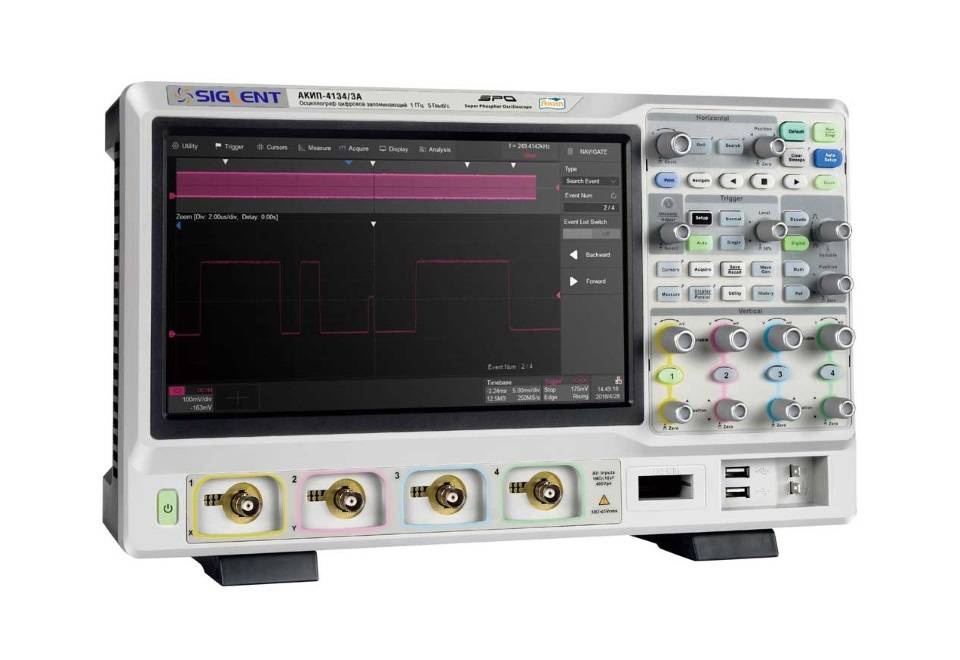

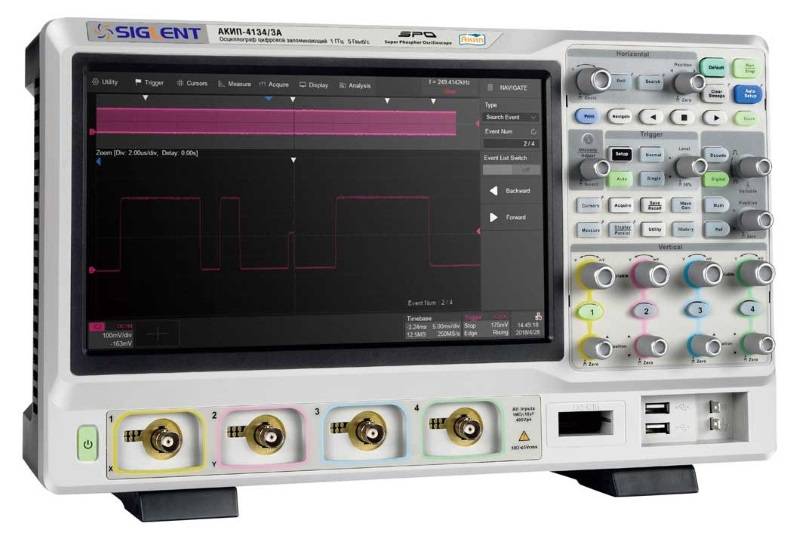

Осциллограф цифровой АКИП-4134/3А
Осциллограф цифровой АКИП-4134/3А
865640 RUB
Описание
Оссилограф АКИП-4134/3А представляет собой многофункциональное цифровое устройство, предназначенное для использования квалифицированными специалистами. Его возможности делают его подходящим для широкого круга задач в областях электроники, телекоммуникаций и смежных инженерных дисциплинах.
Данный оссилограф оснащён четырьмя каналами, что позволяет осуществлять мониторинг и анализ сигналов с нескольких источников одновременно. Благодаря полосе пропускания 1 ГГц и максимальной частоте дискретизации 5 ГГц, АКИП-4134/3А способен обрабатывать и отображать высокочастотные сигналы с высокой точностью.
Оссилограф оборудован 8-битным аналого-цифровым преобразователем (АЦП), обеспечивающим высокую детализацию сигнала. Максимальный объем памяти составляет 250 МБ, что позволяет сохранять значительный объём данных для последующего анализа.
Технические характеристики
| Параметр | Значения | |||||
|---|---|---|---|---|---|---|
| Канал вертикального отклонения | ||||||
| Число каналов | 4 | |||||
| Полоса пропускания (-3 дБ) | 0...1 ГГц | |||||
| Время нарастания | ≤ 0,4 нс | |||||
| Ограничение ПП | 20 МГц, 200 МГц | |||||
| Коэффициент отклонения (Коткл.) | 500 мкВ/дел…1 В/дел - 50 Ом; 500 мкВ/дел…10 В/дел - 1 МОм | |||||
| Погрешность установки Коткл. | ±3 % | |||||
| Диапазон установки смещения | 500 мкВ/дел...100 мВ/дел: ± 1 В; 102 мВ/дел...1 В/дел: ± 10 В; 1,02 В/дел...10 В/дел: ± 100 В | |||||
| Входной импеданс | 50 Ом (± 2 %), 1 МОм (± 2 %) / 16 пФ ± 2 пФ | |||||
| Максимальное входное напряжение | ≤ 400 Впик (DC+AС пик), Кат I - 1 МОм ≤ 5 Вскз, ±10 Впик - 50 Ом | |||||
| Канал горизонтального отклонения | ||||||
| Коэффициент развертки (Кразв.) | 200 пс/дел….1000 с/дел | |||||
| Самописец (ROLL): 50 мс/дел...1000 с/дел | ||||||
| Погрешность установки Кразв. | ± 1*10-6 | |||||
| Режимы работы | Основной, ZOOM окна, самописец (ROLL), X-Y | |||||
| Синхронизация | ||||||
| Источники синхросигнала | Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал | |||||
| Режимы запуска развертки | Автоматический, ждущий, однократный | |||||
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN | |||||
| Предзапуск | 0…100% памяти | |||||
| Послезапуск | 0…5000 делений | |||||
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры | |||||
| Чувствительность синхронизации | Внутренняя: 0,3...1,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания) | |||||
| Аналого-цифровое преобразование | ||||||
| Разрешение по вертикали | 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) | |||||
| Частота дискретизации | 2,5 ГГц на канал (5 ГГц при объединении каналов) | |||||
| Интерполяция | SinX/X, X | |||||
| Длина записи | 125 МБ на канал (250 МБ при объединении каналов) | |||||
| Пиковый детектор | 400 пс | |||||
| Режимы работы | Выборка, пиковый детектор (400 пс); усреднение, накопление, эквивалентное разрешение | |||||
| Курсовое измерение | ||||||
| Функции | DU; DT; 1/DT | |||||
| Автоматические измерения | ||||||
| Функции по вертикали | Uпик-пик; Uампл; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе | |||||
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэфициент заполнения (%), фаза | |||||
| Измерение задержки | FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF | |||||
| Математика | ||||||
| Функции | +, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ | |||||
| Операторы | Любой аналоговый канал | |||||
| Декодирование | ||||||
| Формат данных | I2C, SPI, UART/RS232, CAN, LIN | |||||
| Логический анализатор (опция) | ||||||
| Число каналов | 16 | |||||
| Частота дискретизации | 1,25 ГГц максимум | |||||
| Длина памяти | до 62,5 МБ/канал | |||||
| Синхронизация | По фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN | |||||
| Порог срабатывания | TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (± 10 В) | |||||
| Генератор функциональный (опция) | ||||||
| Формы сигналов | Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) | |||||
| Частотный диапазон | 1 мкГц...25 МГц (Синус); 1 мкГц...10 МГц (Прямоугольник, импульс); 1 мкГц...300 кГц (Пила); 1 мкГц...5 МГц (сигналы произвольной формы); Шум, полоса частот > 25 МГц | |||||
| Разрешение | 1 мкГц | |||||
| Погрешность установки | ±5*10-5 | |||||
| Частота дискретизации | 125 МГц | |||||
| Длина памяти | 16000 точек для произвольной формы | |||||
| Разрядность АЦП | 14 бит | |||||
| Выходной уровень | -1,5 В ~ +1,5 В (50 Ом) -3 В ~ +3 В (1 МОм) | |||||
| Постоянное смещение | ± 3 В (1 МОм); ± 1,5 В (50 Ом) | |||||
| Скважность | 1 % ~ 99 % (для прямоугольника и импульса) | |||||
| Симметрия | 0 % ~ 100 % (для пилы) | |||||
| Дополнительные возможности | ||||||
| Режим HISTORY | Сохранение с временными метками до 80000 осциллограмм (Дискретизация 1 ГГц, память 1,4 кБ-канал) | |||||
| Интерфейс | USB TMC (host/device), LAN | |||||
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |||||
| Режим X-Y | Х – кан 1, Y – кан 2, 4; разность фаз < 3° до 100 кГц | |||||
| Общие характеристики | ||||||
| ЖК-дисплей | Цветной (TFT), емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений | |||||
| Напряжение питания | 100…240 В (50/ 60 Гц), 100...120 В (400 Гц); 100 Вт максимум | |||||
| Габариты | 370 х 144 х 231 мм | |||||
| Масса | 4 кг | |||||
Технические характеристики
| Количество каналов: | 4 |
| Полоса пропускания, МГц: | 1000 |
| Частота дискретизации, Гвыб/сек: | 5 |
| Max длина записи, млн. точек: | 250000000 |
| Внесен в Госреестр РФ: | № 75674-19 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | 4134/3А |
| Производитель: | АКИП |
| Госреестр: | Да |
