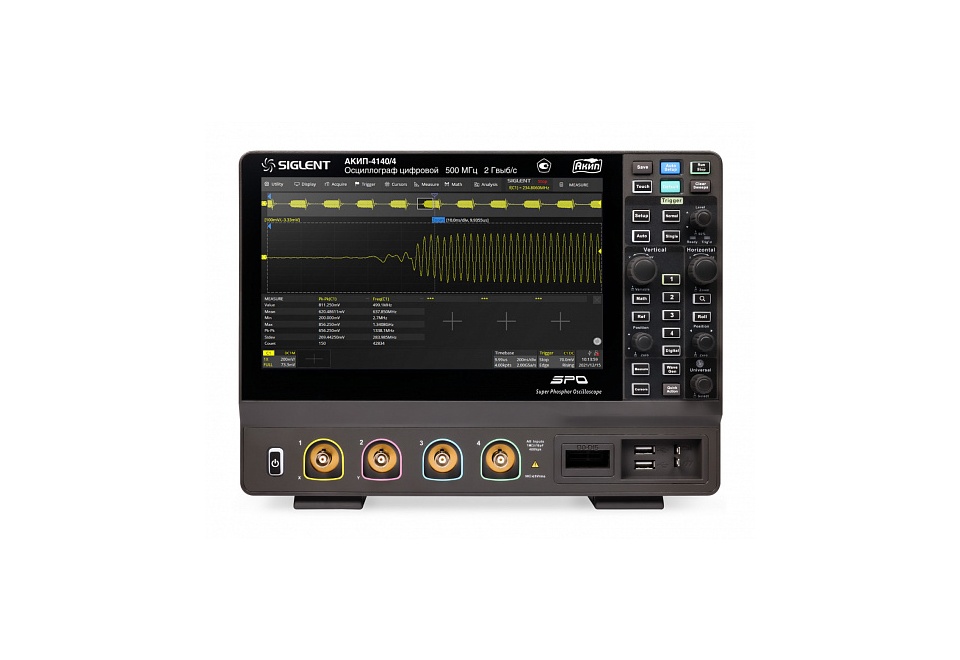

Осциллограф цифровой АКИП-4140/1

Осциллограф АКИП-4140/1 представляет собой цифровой прибор для профессиональных измерений электрических сигналов.

Данная модель характеризуется наличием четырех каналов, что позволяет одновременно регистрировать и визуализировать сигналы с четырёх независимых источников.  Ширина полосы пропускания составляет 100 МГц, обеспечивая точность и качество измерений даже для сложных высокочастотных сигналов.

Максимальная частота дискретизации равна 2 ГГц, что позволяет прибору захватывать и анализировать быстро меняющиеся сигналы. Объем памяти в 200 МБ  предоставляет возможность сохранения и последующего анализа значительного объёма данных.

Осциллограф АКИП-4140/1 оснащен аналого-цифровым преобразователем (АЦП) с разрешением 12 бит, гарантирующим высокую точность измерений. Входное сопротивление составляет 50 Ом и 1 МОм, что делает прибор совместимым с различными типами сигналов и источниками.

• 4 аналоговых канала с полосой пропускания: 100 МГц;
•  Разрядность АЦП: 12 бит;
• Максимальная частота дискретизации 2 ГГц;
• Максимальный объем памяти 200 МБ;
• 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
• Скорость обновления экрана: 100.000 осц./с (до 500.000 осц./с в режиме сегментированной развертки);
• Режимы сбора данных: выборка, пиковый детектор (1 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП);
• Интерполяция: Sin X/х, линейная;
• Более 50 видов автоматических измерений параметров, статистика, тренды, гистограммы, курсорные измерения;
• Режим сегментированной памяти: до 80.000 сегментов, минимальное межсегментное время (≤ 2 мкс);
• Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
• Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем;
• Программные измерительные функции вольтметра и частотомера (7 разрядов) по аналоговым каналам;
• Амплитудно-частотный анализ (требуется генератор сигналов);
• Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√);
• Частотный анализ (БПФ), 2 млн. точек;
• Режимы растяжки окна, самописец и XY;
• Декодирование сигналов: стандартно - I2C, SPI, UART, CAN, LIN; опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester;
• Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ);
• Программные опции увеличение полосы пропускания;
• Анализ смешанных сигналов: 16 каналов логический анализатор (опция);
• Функциональный генератор до 25 МГц - стандартные формы сигналов и формирование сигналов произвольной формы (опция);

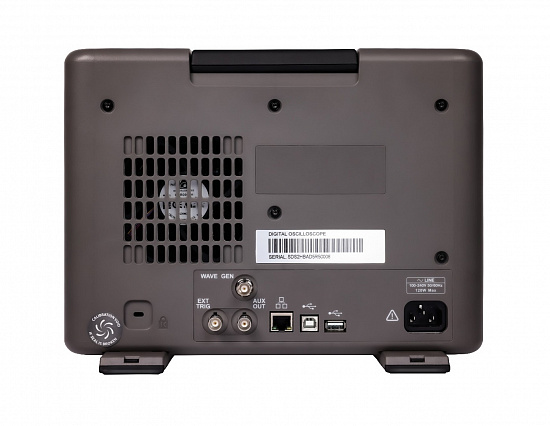

• Интерфейсы: USB TMC (host/device), LAN;
• Видео выход (HDMI);
• Дистанционное управление: команды SCPI на базе USB-TMC (совместимость с основными командами осциллографов LeCroy и Tektronix), LAN (VXI11/Socket/Telnet, встроенный web server;
• Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 25,65 см, разрешение 1024 x 600 .
