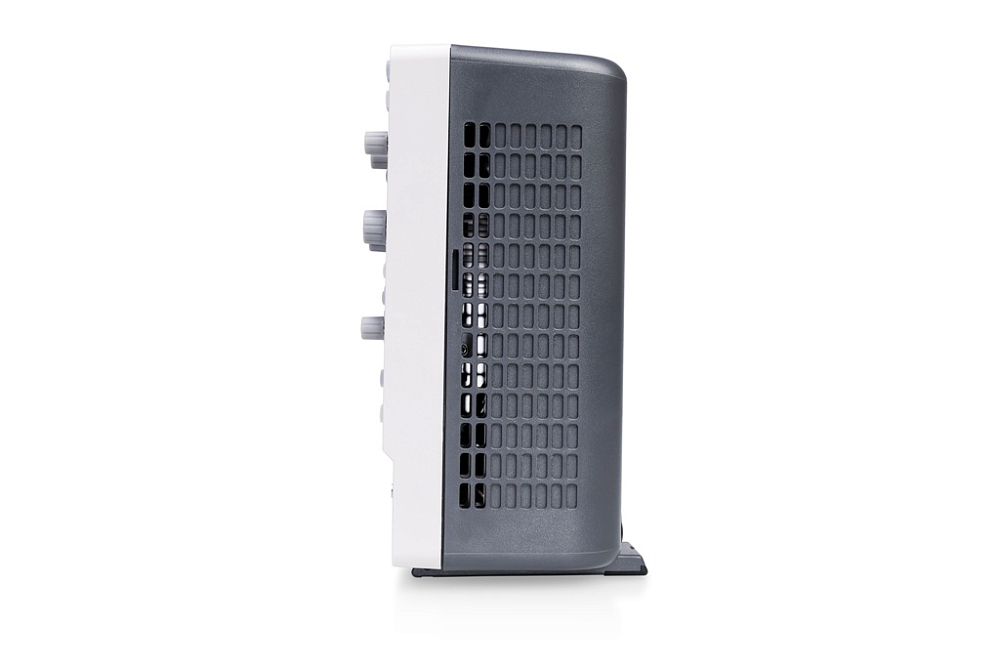

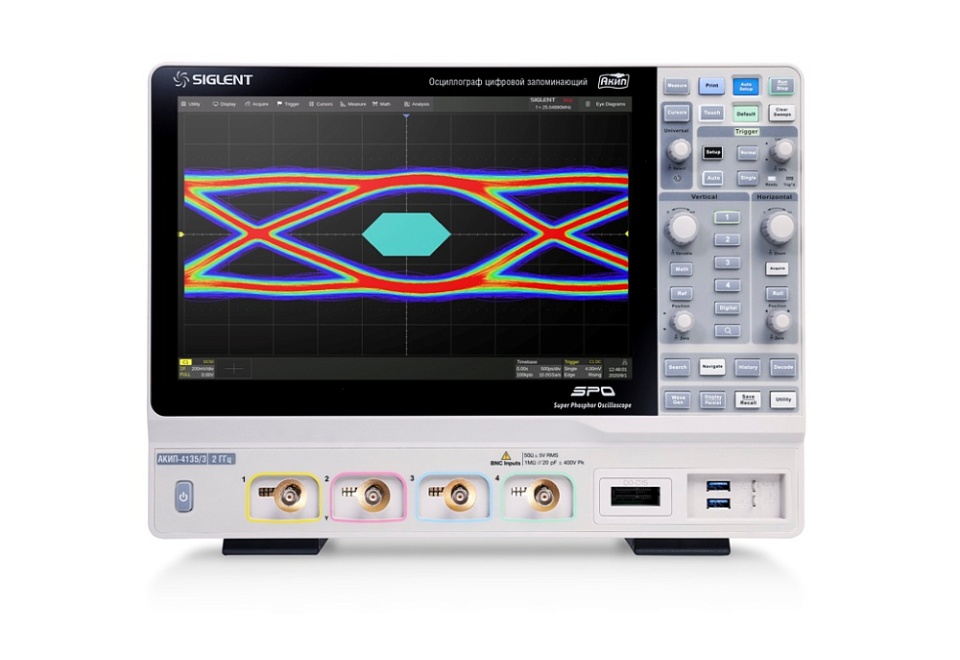

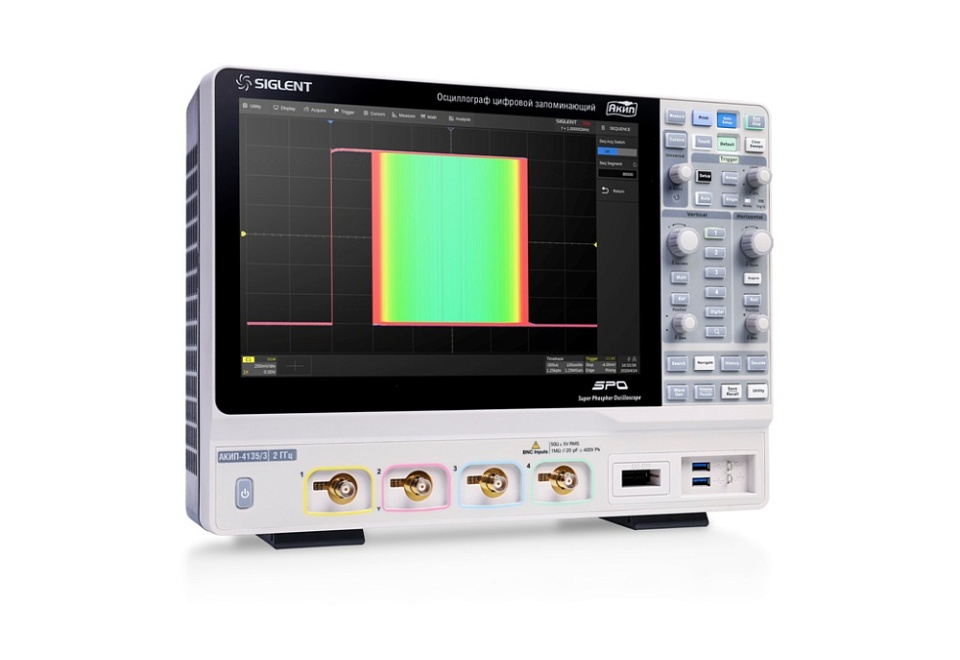

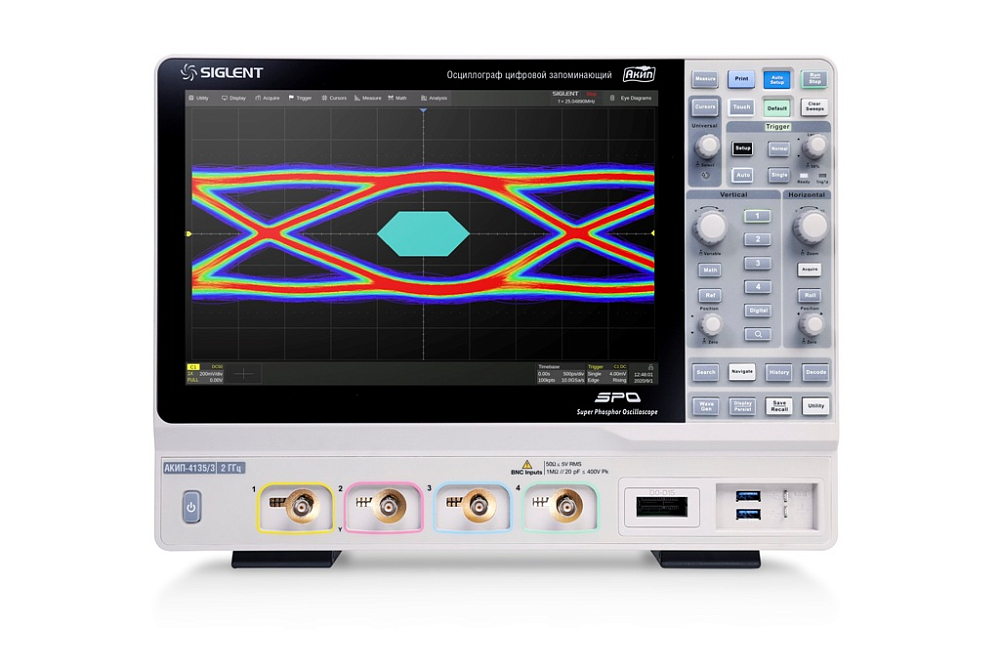

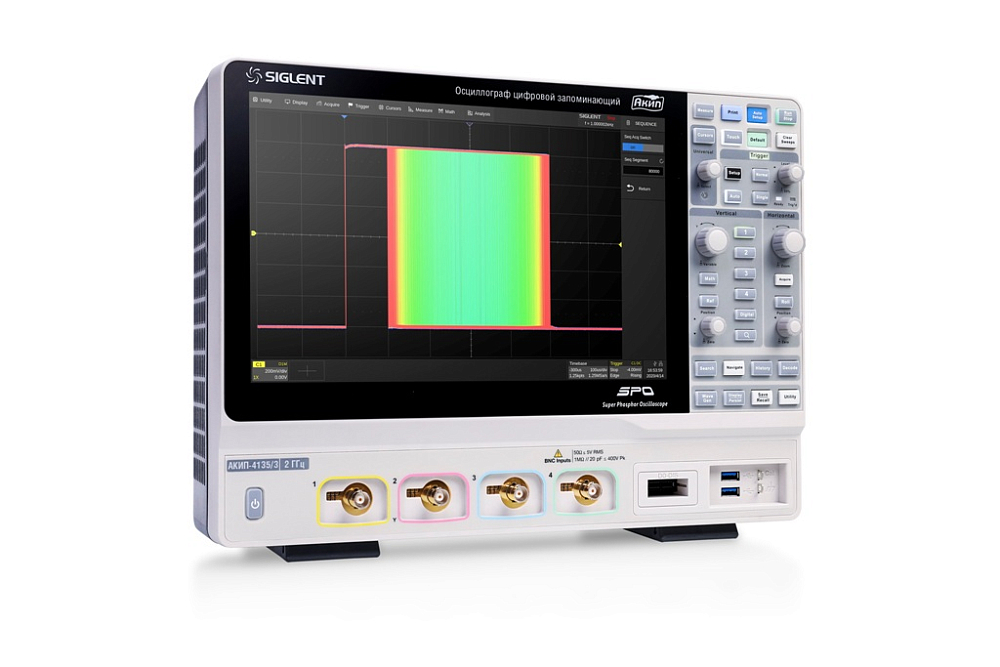

Осциллограф цифровой запоминающий АКИП-4135/3

Осциллограф АКИП-4135/3 представляет собой цифровой прибор для анализа электрических сигналов, предназначенный для применения в различных отраслях.

Данный оциллограф оснащен четырьмя каналами, что позволяет осуществлять одновременное измерение нескольких сигналов.
Его полоса пропускания составляет 2 ГГц, обеспечивая точные и достоверные измерения высокочастотных сигналов. Максимальная частота дискретизации достигает 5 ГГц (10 ГГц в режиме ESR), что позволяет получать детальную информацию о сигналах.

Оциллограф АКИП-4135/3 характеризуется большим объемом памяти – 500 МБ, позволяющим хранить значительное количество данных для последующего анализа. Прибор оборудован 8-битным аналого-цифровым преобразователем, гарантирующим высокую точность измерений. Сопротивление входа составляет 50 Ом и 1 МОм, что обеспечивает совместимость с различными типами сигналов.

• 4 аналоговых канала с полосой пропускания до 2 ГГц и частотой дискретизации до 5 ГГц (10 ГГц в режиме ESR) на канал.
• Низкий уровень собственный шумов обеспечивающий установку коэффициента отклонения в диапазоне от 0,5 мВ/дел до 10 В/дел.
• Технология SPO:
  • Скорость захвата данных: до 170000 осц/с (нормальный режим), до 750000 (сегментированная память);
  • Поддержка 256-уровневой уровней интенсивности свечения луча;
  • Максимальная глубина памяти 500 МБ (делится между активными каналами);
  • Инновационная цифровая система синхронизации.
• Широкий набор видов синхронизации с поддержкой синхронизации по выделенной зоне (до 2-х зон).
• Декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN, опционально - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester.
• Режим сегментированной памяти, разделение максимальной длины записи на несколько сегментов (до 80000) в соответствии с условиями схемы синхронизации, с очень малым межсегментным временем (≤ 1,3 мкс).
• Режим HISTORY – запись (до 80000 кадров) и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий.
• Автоматические измерения более чем 50 параметров, поддержка статистики с построением гистограммы, трека, тренда, возможность измерения на выделенном с помощью курсоров участке осциллограммы.
• 4 математических канала (БПФ анализ при длине памяти 8 МБ, сложение, вычитание, умножение, деление, интегрирование, дифференциал, корень квадратный и т.д.), поддержка редактора формул.
• Широкий набор функций анализа данных, такие как поиск и навигация, цифровой вольтметр, частотомер, гистограмма осциллограмм, измерение АЧХ (график Боде), опциональные возможности по анализу мощности и анализ глазковых диаграмм/джиттера.
• Опция 16-канального логического анализатора.
• Опция функционального/генератора сигналов произвольной формы до 25 МГц.
• Большой емкостной сенсорный дисплей с диагональю экрана 30,7 см. и разрешением 1280х800.
• Интерфейсы: USB Hosts, USB Device (USBTMC), LAN（VXI-11/Telnet/Socket, карта micro SD, допусковый Контроль (Pass/Fail), выход синхронизации, HDMI.
• Встроенный веб-сервер с поддержкой удаленного управления через порт LAN с помощью веб-браузера. Поддержка команды дистанционного управления SCPI. Поддержка управления с помощью мыши и клавиатуры.
