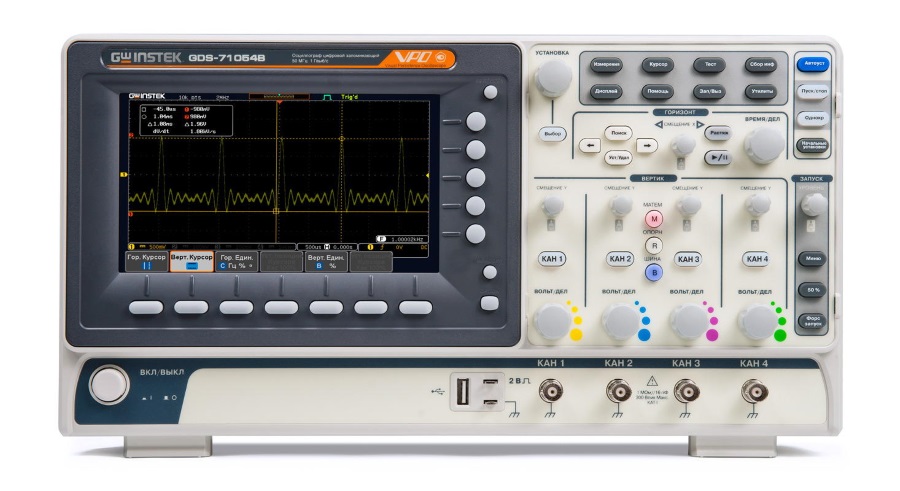

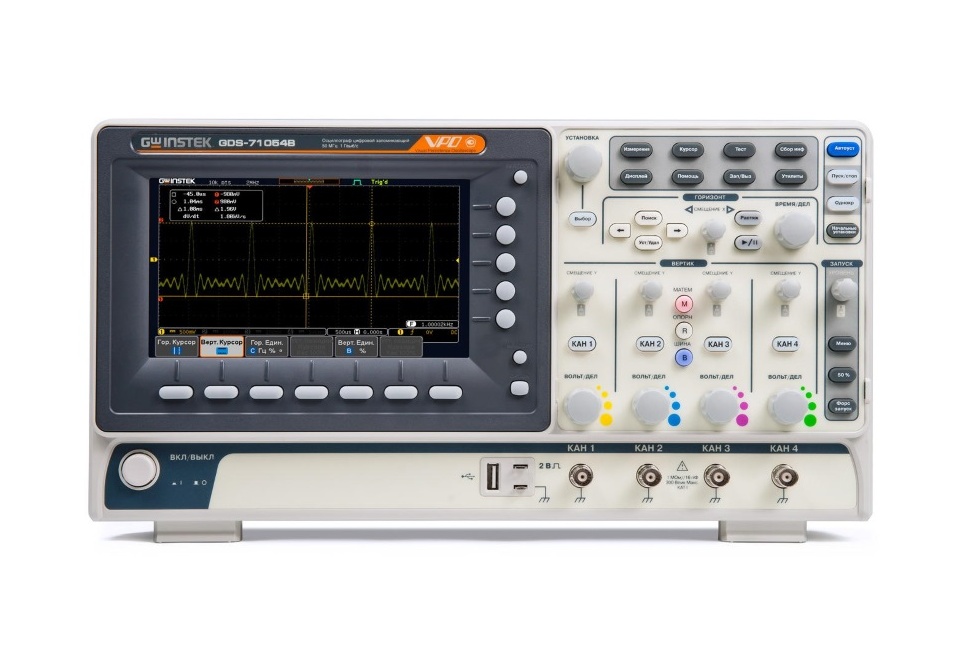

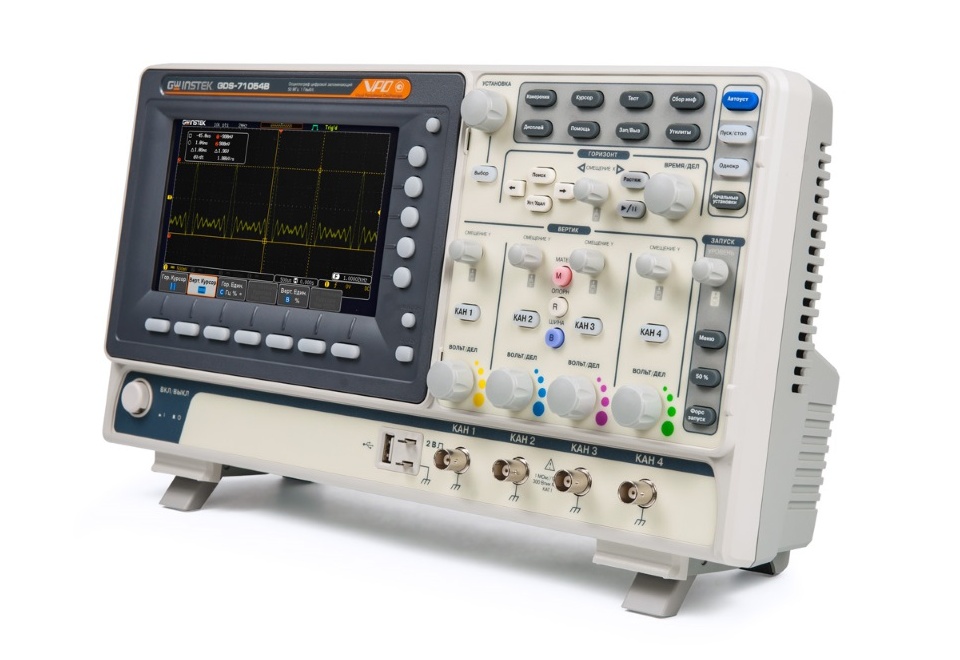

Осциллограф цифровой GW Instek GDS-71102B
Осциллограф цифровой GW Instek GDS-71102B
47690
RUB
Описание
Цифровой осциллограф GDS-71102B: инструмент для детального анализа электрических сигналов
GDS-71102B – это цифровой запоминающий осциллограф, предназначенный для высокоточного анализа и измерения электрических сигналов. Прибор оснащен двумя каналами с полосой пропускания 50, 700 и 100 МГц, что позволяет осуществлять работу с широким диапазоном частот входных сигналов. Максимальная частота дискретизации, равная 1 ГГц, гарантирует высокую точность получаемых измерений.
Объём памяти, составляющий 10 МБ на канал, обеспечивает возможность хранения значительного количества данных. Технология VPO позволяет визуализировать сигнал в режиме аналогового осциллографа с высокой скоростью обновления экрана (до 50 000 осциллограмм в секунду).
GDS-71102B поддерживает различные режимы сбора данных, включая выборку, пиковый детектор, усреднение и интерполяцию Sin X/x. Благодаря своим многофункциональным возможностям, данный осциллограф является незаменимым инструментом для профессионального анализа и измерения электрических сигналов в различных областях.
Технические характеристики
| Параметр | Значение | ||
|---|---|---|---|
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |||
| Число каналов | 2/4 | ||
| Полоса пропускания (-3 дБ) | 0…100 МГц | ||
| Огранич. полосы пропуск. | 20 МГц | ||
| Коэф. отклонения (Коткл.) | 1 мВ/дел…10 В/дел | ||
| Погрешность установки Коткл. | ± 3 % | ||
| Диапазон уст. смещения | ± 1,25 В (1 мВ/дел); ± 2,5 В (2 – 100 мВ/дел); ± 125 В (200 мВ – 10 В/дел) | ||
| Время нарастания | ≤ 3,5 нс | ||
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ | ||
| Макс. входное напряжение | 300 Вскз Кат I | ||
| Математика | +, -, х; БПФ на участке 1 МБ (дБ или мВ с.к.з) | ||
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |||
| Коэф. развертки (Кразв.) | 5 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел | ||
| Погрешность установки Кразв. | ± 0,005 % | ||
| Режимы работы | Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y | ||
| СИНХРОНИЗАЦИЯ | |||
| Источники синхросигнала | Любой из каналов, внешний (толь 2 кан. мод.) | ||
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине | ||
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | ||
| Чувствительность синхр | 1 дел | ||
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | |||
| Разрешение по вертикали | 8 бит | ||
| Макс. частота дискретизации | 1 ГГц | ||
| Интерполяция | SinX/x | ||
| Длина записи | 10 МБ/канал | ||
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн | ||
| КУРСОРНЫЕ ИЗМЕРЕНИЯ | |||
| Функции | ΔU; ΔT; 1/ΔT | ||
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | |||
| Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе | ||
| Функции по горизонтали | f; T; t нарастания; t среза; +т; -т; коэф. заполнения (%), фаза | ||
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | ||
| ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ | |||
| Интерфейс | USB, LAN (только для GDS-71074B, GDS-71104B) | ||
| Автоустановка | В/дел, с/дел, параметры синхросигнала | ||
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 50.000 раз в сек. | ||
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц | ||
| Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей | ||
| ОБЩИЕ ДАННЫЕ | |||
| ЖК-дисплей | Цветной (TFT) WVGA, диагональ 17,8 см, 8х10 дел (разреш. 800х480) | ||
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) | ||
| Габариты | 380×208×127 мм | ||
| Вес | 2,8 кг | ||
Технические характеристики
| Количество каналов: | 2 |
| Полоса пропускания, МГц: | 100 |
| Частота дискретизации, Гвыб/сек: | 1 |
| Max длина записи, млн. точек: | 10000000 |
| Внесен в Госреестр РФ: | № 68026-17 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | GDS-71102B |
| Производитель: | GW Instek |
| Госреестр: | Да |
