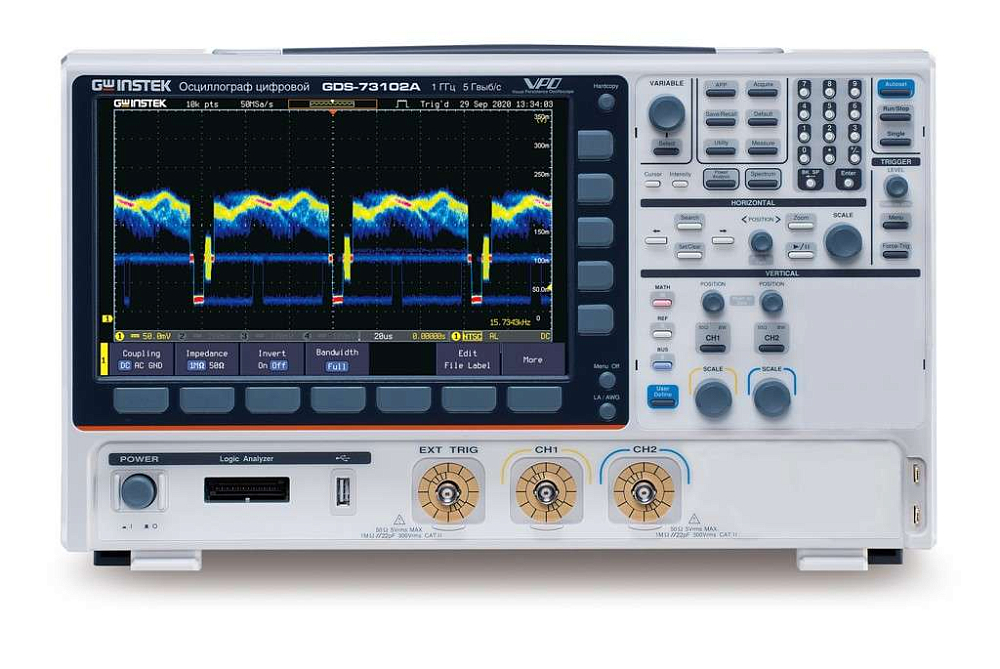

Осциллограф цифровой GW Instek GDS-73102A
Осциллограф цифровой GW Instek GDS-73102A
594605 RUB
Описание
Комбинированный цифровой осциллограф GDS-73102A: Возможности и Функции
Цифровой осциллограф GDS-73102A представляет собой многофункциональный прибор, объединяющий в себе возможности анализатора спектра и двухканального генератора произвольных сигналов. Технология VPO обеспечивает визуализацию сигнала на уровне аналоговых моделей с высокой скоростью обновления (200 000 осциллограмм в секунду).
Анализ и генерация сигналов:
Встроенный анализатор спектра охватывает диапазон частот от 1 кГц до 2,5 ГГц с возможностью измерения в дБм, дБВ и линейных единицах СКЗ. Уровень собственных шумов не превышает -80 дБм. Полоса пропускания промежуточной частоты регулируется в диапазоне от 1 Гц до 2,5 МГц. Двухканальный генератор произвольных форм сигналов (СПФ) способен формировать 13 типов сигналов с частотой до 25 МГц, используя 14-битный ЦАП и дискретизацию 200 МГц.
Режимы сбора и обработки данных:
- Режим «Поисковая машина» для поиска событий по заданным параметрам.
- Пиковый детектор с разрешением более 400 пикосекунд.
- Усреднение от 2 до 256 выборок и режим высокого разрешения Hi Res.
- Сегментированная память на 490 000 сегментов.
Частотный анализ БПФ на участке данных до 1 МБ.
Функции измерения и регистрации:
- Функция анализа частотных характеристик строит диаграммы Боде для логарифмических амплитудно-частотной характеристики (АЧХ) и фазо-частотной характеристики (ФЧХ).
- Цифровой фильтр с ручной регулировкой работает в режимах высоких и низких частот.
Прибор поддерживает синхронизацию и декодирование для шин I2C, SPI, UART, CAN и LIN. Дополнительно доступен опциональный 16-канальный логический пробник.
Технические характеристики
| Тип осциллографа | цифровой («3 в 1») |
| Число каналов | 2 |
| Полоса пропускания | 1 ГГц |
| Максимальная частота дискретизации | 5 ГГц |
| Максимальный объем памяти | 200 МБ |
| АЦП (бит) | 8 |
| Сопротивление входа | 50 Ом/ 1 МОм |
| Особенности | комбинированный цифровой осциллограф со встроенным анализатором спектра и 2-х канальным генератором СПФ. Технология VPO (визуализация аналогового осциллографа, 200.000 осц./с). Режим «Поисковая машина» для поиска событий по заданным условиям. Встр. анализатор спектра 1 кГц ~ 2,5 ГГц (изм. в дБм, дБВ с.к.з., лин.с.к.з.), перестройка фильтров полосы пропуск. ПЧ - 1 Гц ~ 2,5 МГц, уров. собств. шумов <-80 дБм (тип.). Встроенный генератор СПФ - 2 канала (до 25 МГц), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, длина памяти 16К точек.Режимы сбора данных - выборка, пиковый детектор (>400 пс), усреднение (2 … 256), высокое разрешение (Hi Res), ZOOM. Сегментированная память (490.000 сегм.). Функция анализа частотных характеристик, построение диаграммы Боде (ЛАФЧХ). Частотный анализ (БПФ) на участке 1 МБ (с.к.з./ дБ). Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой. Синхронизация и декодирование шин I2C, SPI, UART(RS232/ 422/ 485), CAN/ LIN (опция 16 кан лог. пробника). Регистратор входных данных до 1000 ч в виде CSV-отсчетов (800 МБ, мин. интервал выборки 2 с). Технология разделения экрана на 2 независимых окна для наблюдения осциллограмм и при анализе сигналов спектра. |
| Интерфейс | USB 2.0, RS-232, LAN |
| Дисплей | TFT-цветной (WVGA), диагональ 26 см, разрешение 800х480 |
| Масса (кг) | 4,6 |
Технические характеристики
| Количество каналов: | 2 |
| Полоса пропускания, МГц: | 1000 |
| Частота дискретизации, Гвыб/сек: | 5 |
| Внесен в Госреестр РФ: | Нет |
| Возможность поверки: | Только калибровка |
| Интервал между поверками: | --- |
| Гарантия: | 12 месяцев |
| Модель: | GDS-73102A |
| Производитель: | GW Instek |
| Госреестр: | Нет |
