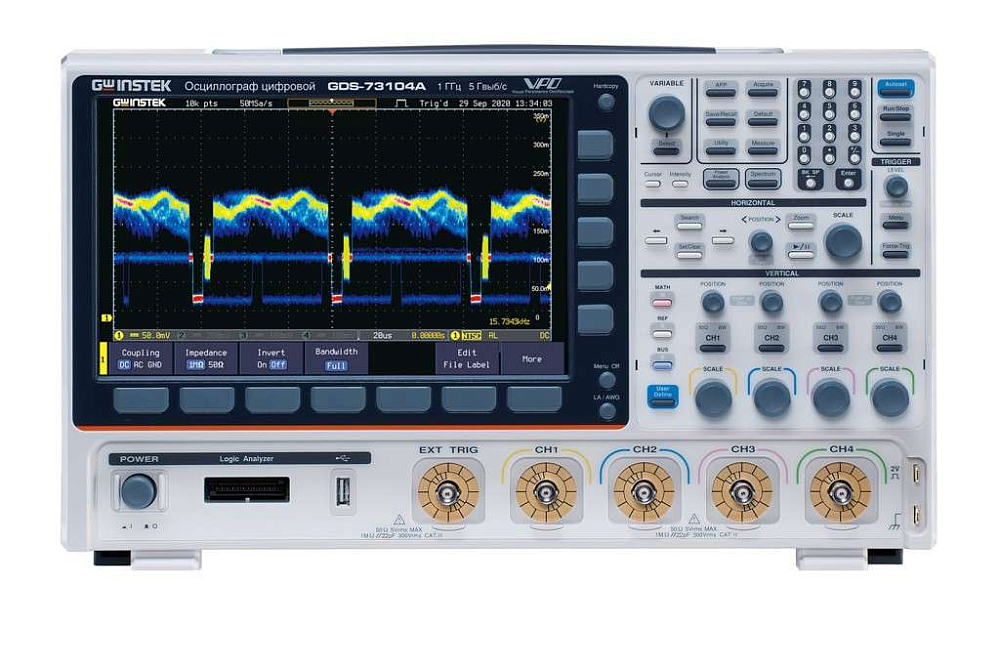

Осциллограф цифровой GW Instek GDS-73104A
Осциллограф цифровой GW Instek GDS-73104A
832485
RUB
Описание
Цифровой осциллограф GDS-73104A: многофункциональный измерительный комплекс
GDS-73104A представляет собой высокотехнологичный цифровой осциллограф, интегрирующий в себе функции анализатора спектра и генератора сигналов. Данная архитектура позволяет эффективно решать широкий спектр задач при диагностике и разработке электронной аппаратуры.
Ключевые возможности:
- Визуализация и захват сигналов: Технология VPO обеспечивает высокую скорость визуализации (до 200 000 осциллограмм в секунду) за счет аналогового подхода. Режим "Поисковая машина" автоматизирует поиск событий по заданным параметрам. Сегментированная память вмещает до 490 000 сегментов для детального анализа переходных процессов.
- Режимы сбора данных:
Выборка для стандартных измерений
Пиковый детектор с разрешением более 400 пс
Усреднение от 2 до 256 выборок
Высокое разрешение Hi Res
Масштабирование ZOOM - Анализ спектра и частотных характеристик: Встроенный анализатор работает в диапазоне от 1 кГц до 2,5 ГГц с измерением в дБм, дБВ (СКЗ) и линейных единицах. Перестраиваемые фильтры ПЧ охватывают полосу от 1 Гц до 2,5 МГц. Собственные шумы не превышают -80 дБм. Быстрое преобразование Фурье анализирует участки до 1 МБ с отображением в СКЗ или дБ. Функция построения диаграмм Боде формирует логарифмические амплитудно-частотные характеристики. Цифровой фильтр с ручной регулировкой работает в режимах высоких и низких частот.
- Генерация и обработка сигналов: Двухканальный генератор с произвольной формой сигнала выдает 13 типов сигналов на частотах до 25 МГц. 14-битный ЦАП обеспечивает точность воспроизведения при частоте дискретизации 200 МГц. Память каждого канала составляет 16К точек для создания сложных форм.
- Работа с цифровыми шинами: Синхронизация и декодирование протоколов I2C, SPI, UART (RS232/422/485) и CAN/LIN (при подключении 16-канального логического пробника).
- Регистрация и документирование: Встроенный регистратор записывает данные длительностью до 1000 часов в формате CSV-отсчетов. Объем памяти 800 МБ позволяет фиксировать долговременные процессы с минимальным интервалом выборки 2 секунды. Технология разделения экрана на два независимых окна обеспечивает одновременное наблюдение осциллограмм и спектральных характеристик.
Технические характеристики
| Тип осциллографа | цифровой («3 в 1») |
| Число каналов | 4 |
| Полоса пропускания | 1 ГГц |
| 5 ГГц | |
| Максимальный объем памяти | 200 МБ |
| АЦП (бит) | 8 |
| Сопротивление входа | 50 Ом/ 1 МОм |
| Особенности | комбинированный цифровой осциллограф со встроенным анализатором спектра и 2-х канальным генератором СПФ. Технология VPO (визуализация аналогового осциллографа, 200.000 осц./с). Режим «Поисковая машина» для поиска событий по заданным условиям. Встр. анализатор спектра 1 кГц ~ 2,5 ГГц (изм. в дБм, дБВ с.к.з., лин.с.к.з.), перестройка фильтров полосы пропуск. ПЧ - 1 Гц ~ 2,5 МГц, уров. собств. шумов <-80 дБм (тип.). Встроенный генератор СПФ - 2 канала (до 25 МГц), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, длина памяти 16К точек.Режимы сбора данных - выборка, пиковый детектор (>400 пс), усреднение (2 … 256), высокое разрешение (Hi Res), ZOOM. Сегментированная память (490.000 сегм.). Функция анализа частотных характеристик, построение диаграммы Боде (ЛАФЧХ). Частотный анализ (БПФ) на участке 1 МБ (с.к.з./ дБ). Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой. Синхронизация и декодирование шин I2C, SPI, UART(RS232/ 422/ 485), CAN/ LIN (опция 16 кан лог. пробника). Регистратор входных данных до 1000 ч в виде CSV-отсчетов (800 МБ, мин. интервал выборки 2 с). Технология разделения экрана на 2 независимых окна для наблюдения осциллограмм и при анализе сигналов спектра. |
| Интерфейс | USB 2.0, RS-232, LAN |
| Дисплей | TFT-цветной (WVGA), диагональ 26 см, разрешение 800х480 |
| Масса (кг) | 4,6 |
Технические характеристики
| Количество каналов: | 4 |
| Полоса пропускания, МГц: | 1000 |
| Частота дискретизации, Гвыб/сек: | 5 |
| Внесен в Госреестр РФ: | Нет |
| Возможность поверки: | Только калибровка |
| Интервал между поверками: | --- |
| Гарантия: | 12 месяцев |
| Модель: | GDS-73104A |
| Производитель: | GW Instek |
| Госреестр: | Нет |
