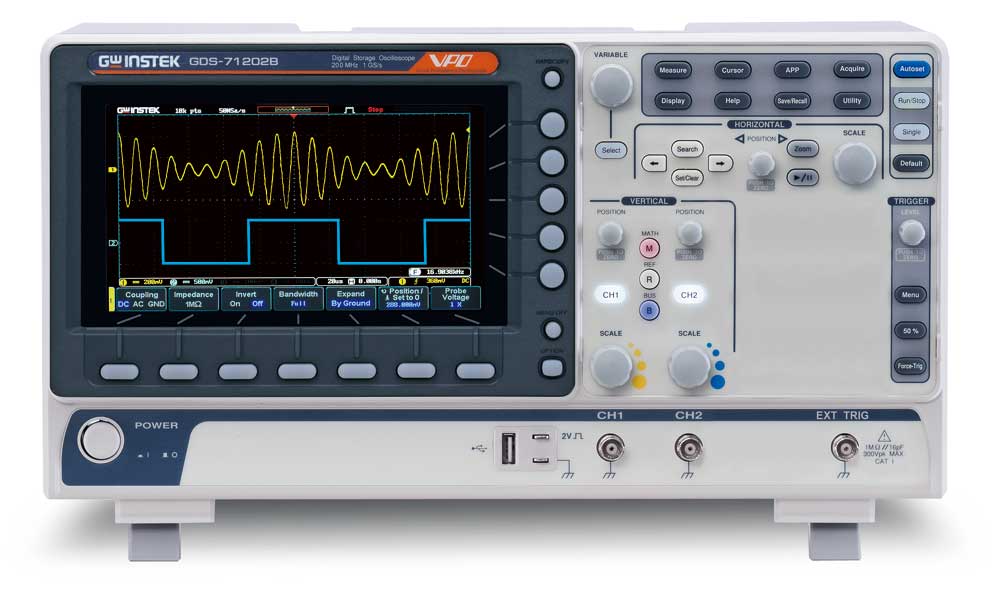

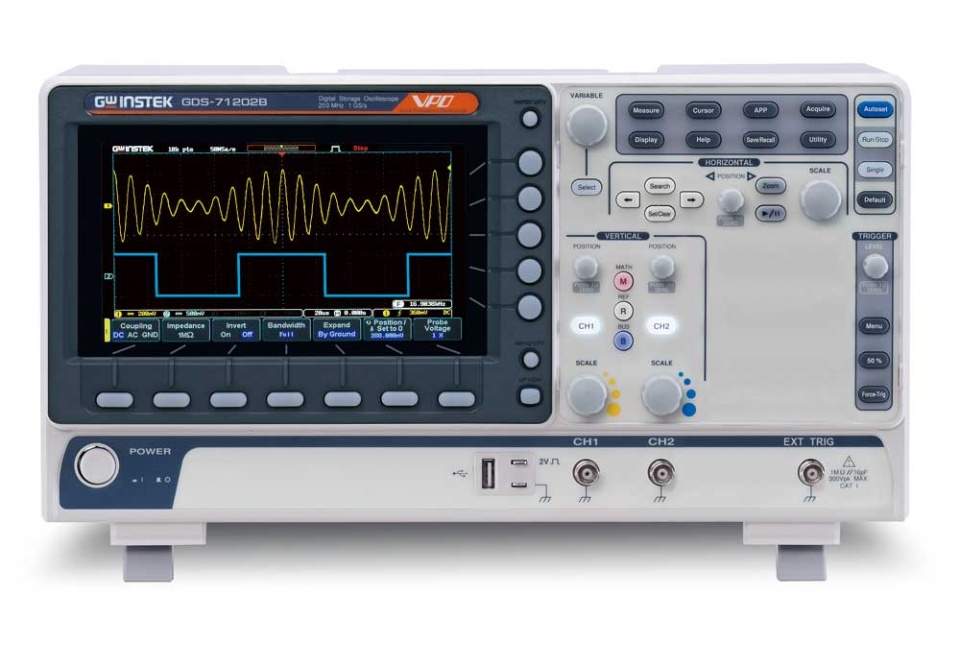

Осциллограф цифровой GW Instek GDS-71202B
Осциллограф цифровой GW Instek GDS-71202B
53200 RUB
Описание
Цифровой запоминающий осциллограф GDS-71202B представляет собой высокопроизводительный прибор, предназначенный для профессионального применения в области электроники.
Двухканальная архитектура (+ вход Ext) устройства обеспечивает одновременный анализ двух сигналов, что позволяет получить исчерпывающую информацию о функционировании электронных схем.
Широкая полоса пропускания (200 МГц) гарантирует высокое качество получаемых данных с высокой точностью. Максимальная частота дискретизации (1 ГГц при объединении каналов) делает осциллограф GDS-71202B оптимальным решением для работы с высокочастотными сигналами.
Важной особенностью прибора является внушительный объем памяти: каждый канал оснащен 10 МБ буфера, что позволяет сохранять значительные объемы данных для последующего детального анализа.
Технические характеристики
| Параметр | Значения |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…200 МГц |
| Ограничение полосы пропускания | 20 МГц |
| Коэффициент отклонения (К откл) | 1 мВ/дел…10 В/дел |
| Погрешность установки (К откл) | ± 3 % |
| Диапазон установки смещения | ± 1,25 В (1 мВ/дел); ± 2,5 В (2 – 100 мВ/дел); ± 125 В (200 мВ – 10 В/дел) |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ |
| Максимальное входное напряжение | 300 В (DC+AС пик), Кат I |
| Математика | +, -, х; ÷, встр. редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) |
| Канал горизонтального отклонения | |
| Коэффициент развертки (К разв) | 5 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
| Погрешность установки К разв | ± 0,005 % |
| Режимы работы | Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y |
| Синхронизация | |
| Источники синхросигнала | Любой из каналов, внешний, сеть |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), предзапуск (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (4 нс…10 с), по событию (1…65535), попеременно (ALT); по скорости нарастания и спада |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
| Чувствительность синхронизации | 1 дел |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Частота дискретизации | 1 канал: 1 ГГц; 2 канала – 500 МГц/канал |
| Интерполяция | SinX/x |
| Длина записи | 10 МБ/ канал |
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение (2…256), накопление (16 мс…4с), однократный сбор данных. |
| Измерение | |
| Курсорные измерения | ΔU; ΔT; 1/ΔT |
| Частотомер | 6 разрядов, (диапазон изм. 2 Гц…200 МГц) |
| Автоматические измерения | |
| Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Дополнительные возможности | |
| Интерфейс | USB (2-host/ device) |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 50.000 осц./сек |
| Режим X-Y | Х – канал 1; Y – канал 2; разность фаз < 3 до 100 кГц |
| Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей настройки |
| Функция теста по маске | Дополнительный контроль (Годен/ Не годен): вых 5 В/ 10мА (вых. коннектор BNC- тип) |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT) WVGA, диагональ 17,8 см, 8 10 дел (разреш. 800 х 480) |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) |
| Габариты, масса | 384×208×127 мм, 2,8 кг |
Технические характеристики
| Количество каналов: | 2 |
| Полоса пропускания, МГц: | 200 |
| Частота дискретизации, Гвыб/сек: | 1 |
| Max длина записи, млн. точек: | 10000000 |
| Внесен в Госреестр РФ: | Нет |
| Возможность поверки: | Только калибровка |
| Интервал между поверками: | --- |
| Гарантия: | 12 месяцев |
| Модель: | GDS-71202B |
| Производитель: | GW Instek |
| Госреестр: | Нет |
