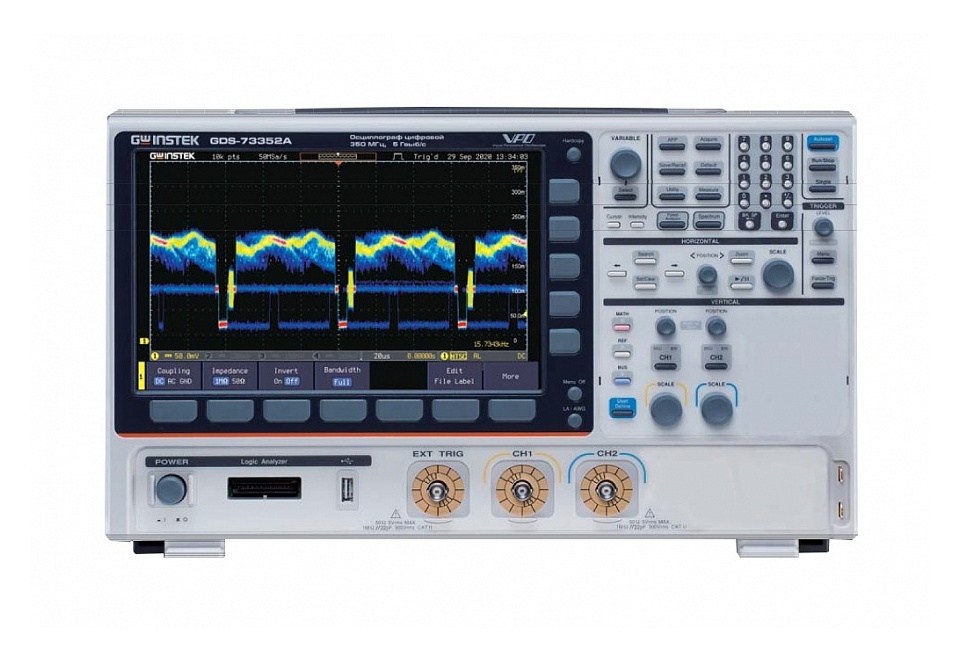

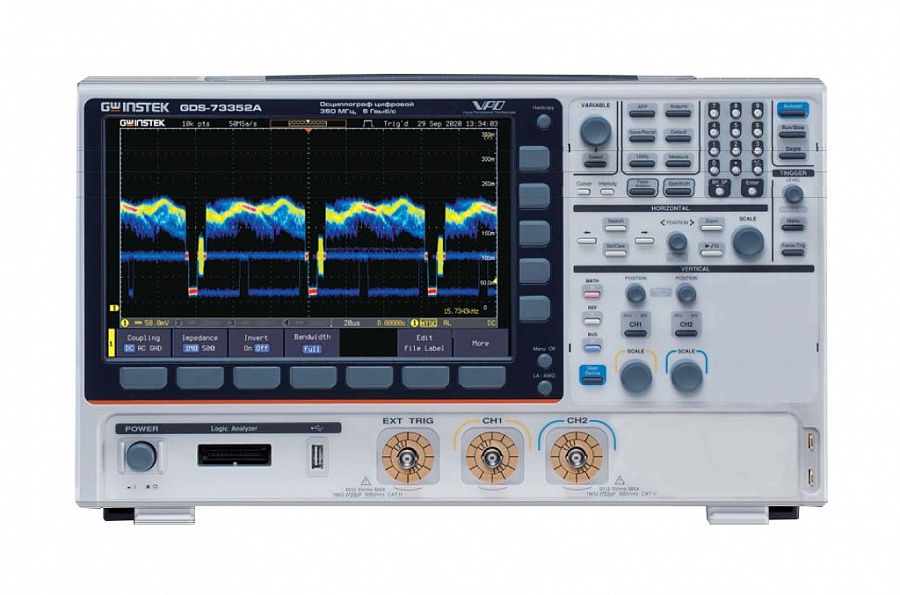

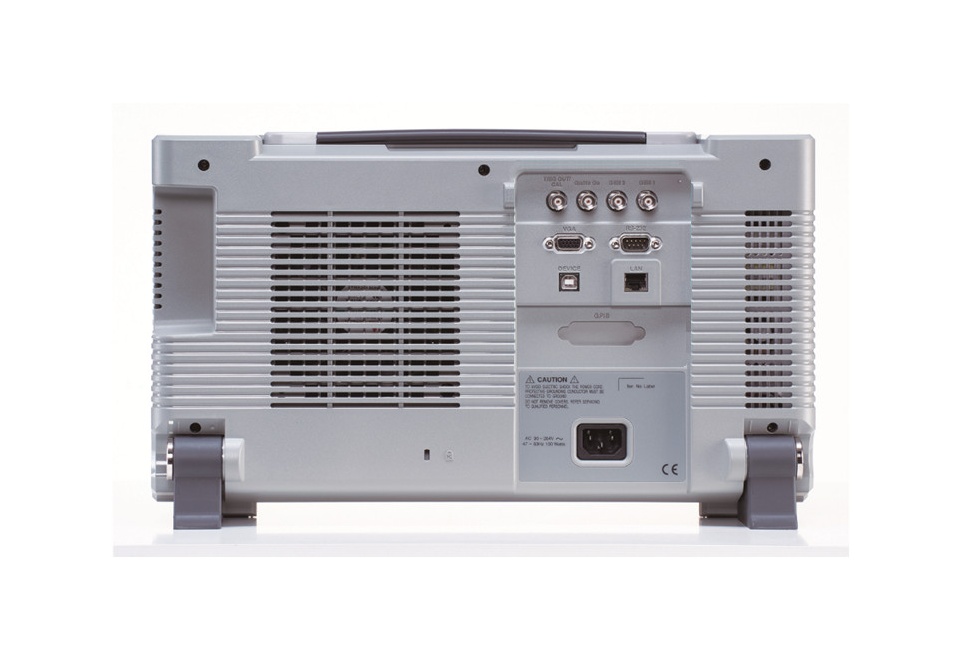

Осциллограф цифровой GW Instek GDS-73352A
Осциллограф цифровой GW Instek GDS-73352A
450534
RUB
Описание
GDS-73652A: Комбинированный цифровой осциллограф с расширенной функциональностью
Модель GDS-73652A представляет собой усовершенствованную версию комбинированного цифрового осциллографа, оснащенного встроенным анализатором спектра и двухканальным генератором сигналов произвольной формы (СПФ).
Данный прибор характеризуется высокой функциональностью, интегрируя возможности трех отдельных устройств: осциллографа, анализатора спектра и генератора СПФ.
Осциллограф GDS-73652A предназначен для регистрации и анализа аналоговых, цифровых и радиочастотных сигналов с временной корреляцией. Его разработка была направлена на обеспечение эффективного тестирования электронных схем и отладки радиоэлектронного оборудования (РЭА).
Устройство позволяет проводить одновременное исследование сигналов и выполнять измерения как во временно́й, так и в частотной областях с использованием возможностей встроенного генератора сигналов произвольной формы.
Особенности
- Функциональность «3 в 1»: комбинация ресурсов для измерений в 2-х доменах (во временной и частотой области –Time/ «Осциллограф» и Frequency/ «Анализатор спектра») и встроенный генератор сигналов произвольной формы (AWG)
- Технология VPO: визуализация аналогового осциллографа (200.000 осц./с)
- Сбор данных: выборка, пик. детектор, усреднение, интерполяция Sin X/x
- Режимы «Поисковая машина» (Search) для поиска событий по заданным условиям, растяжки окна, самописец и X-Y
- Сегментированная память (490.000 сегментов)
- Автоизмерения (38 параметров), курсорные измерения (ΔU; ΔT; 1/ΔT); математика: сложение, вычитание, умножение, деление, встроенный редактор формул
- Функция автоизмерения временных задержек (8 параметров) Автоустановка параметров развертки/ запуска
- Синхронизация по длительности импульса и ТВ (видео)
- Сбор данных: выборка, пиковый детектор (>400 пс), усреднение (2 … 256), высокое разрешение (Hi Res)
- Анализатор спектра: 1кГц ~ 2,5 ГГц (изм. в дБм, дБВ с.к.з., лин.с.к.з.), перестройка фильтров полосы пропуск. ПЧ 1Гц ~ 2,5МГц, уровень собств. шумов (тип.): -80 дБм
- Встроенный генератор СПФ: 2 канала, макс. частота до 25 МГц (синус), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, память 16К
- Функция анализа частотных характеристик (FRA): построение диаграмм Боде (ЛАФЧХ)
- Цифровые фильтры (ВЧ/ НЧ) с ручной регулировкой
- Внутренняя память: 20 осциллограмм, 20 профилей настроек
- Регистратор данных (CSV): от 5 мин до 1000 ч (32 МБ, мин. интервал 2 с)
- Выход для подключения внешнего монитора (SVGA)
- Логический анализатор (MSO-опция): синхронизация и декодирование шин I2C, SPI, UART(RS232/ 422/ 485), CAN/ LIN*
- Русифицированное меню
Технические характеристики
| Параметр | Значения |
|---|---|
| Тип осциллографа | цифровой |
| Число каналов | 2 |
| Полоса пропускания | 350 МГц |
| Максимальная частота дискретизации | 5 ГГц |
| Максимальный объем памяти | 200 МБ |
| АЦП (бит) | 8 |
| Сопротивление входа | 50 Ом/ 1 МОм |
| Интерфейс | USB 2.0 (2шт), RS-232, LAN GPIB, USB 2.0 (2шт), RS-232, LAN |
| Дисплей | Цветной WVGA TFT-дисплей (26 см), технология разделения экрана на 2 независимых окна (Split Window) для наблюдения осциллограмм и при анализе сигналов спектра |
| Масса (кг) | 4,6 |
Технические характеристики
| Количество каналов: | 2 |
| Полоса пропускания, МГц: | 350 |
| Частота дискретизации, Гвыб/сек: | 5 |
| Max длина записи, млн. точек: | 200000000 |
| Внесен в Госреестр РФ: | Нет |
| Возможность поверки: | Только калибровка |
| Интервал между поверками: | --- |
| Гарантия: | 12 месяцев |
| Модель: | GDS-73352A |
| Производитель: | GW Instek |
| Госреестр: | Нет |
