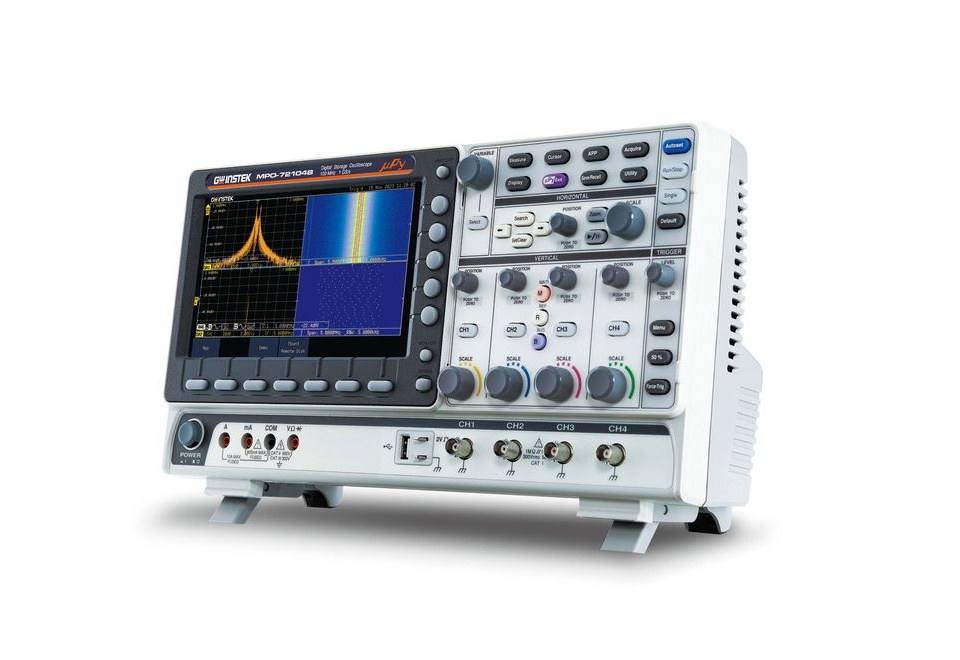

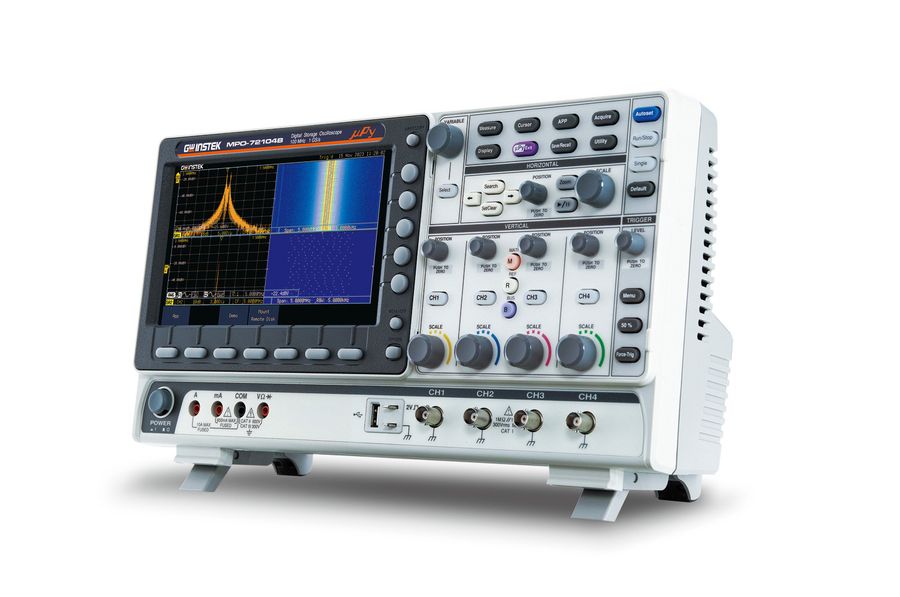

Осциллограф GW Instek MPO-72104B
Осциллограф GW Instek MPO-72104B
226765
RUB
Описание
Осциллограф MPO-72104B: Функциональные возможности и характеристики
Осциллограф модели MPO-72104B является четырехканальным прибором с полосой пропускания 100 МГц. Максимальная частота дискретизации, составляющая 1 ГГц, гарантирует высокую точность измерений. Объем памяти каждого канала составляет 10 М/канал, что обеспечивает удобную работу с данными.
Устройство оснащено функцией Python script, позволяющей пользователям осуществлять программный контроль и гибкое управление небольшой автоматизированной тестовой системой. Функция поддерживает как одиночный модульный тест (1 ИУ), так и формирование многомодульного теста (несколько ИУ) без необходимости подключения внешнего ПК. Встроенные функции сбора данных включают выборку, пиковый детектор, усреднение, интерполяцию Sin X/x.
Кроме того, осциллограф предлагает 38 видов автоматических измерений параметров, а также курсорные измерения.
Осциллограф MPO-72104B обладает рядом полезных функций:
- Режим автоизмерения временных задержек
- Функция автоустановки параметров развертки
- Функции математики (+, -, ×, ÷) с встроенным редактором формул
Устройство также оснащено цифровым фильтром (ВЧ/НЧ) с ручной регулировкой, что позволяет более детально настраивать измерения.
Осциллограф MPO-72104B поддерживает декодирование последовательных интерфейсов, таких как UART, I2C, SPI, CAN, LIN. Встроенный генератор (ФГ+СПФ) с двумя каналами и максимальной частотой до 25 МГц позволяет генерировать различные сигналы с высокой точностью.
Осциллограф оснащен интерфейсами USB 2.0 и LAN для удобной передачи данных. На устройстве установлен цветной WVGA TFT-дисплей с диагональю 20 см, обеспечивающий комфортное визуальное отображение данных.
Технические характеристики
| Тип осциллографа | Цифровой («5 в 1») |
| Число каналов | 4 |
| Полоса пропускания | 100 МГц |
| Максимальная частота дискретизации | 1 ГГц |
| Максимальный объем памяти | 10 МБ |
| АЦП (бит) | 8 |
| Сопротивление входа | 1 МОм |
| Особенности | В оболочку внедрен язык программирования Python – базовая версия с поддержкой обработки данных и осциллограмм до 1.000 точек. Частота обновления экрана 120.000 осц./с. Режим «Поисковая машина» для поиска событий по заданным условиям, 38 видов измерений. Сегментированная память (29.000 сегментов, захват осциллограмм с разреш. 4 нс). Синхронизация и декодирование шин UART, I2C, SPI, CAN, LIN, CAN-FD, USB2.0. Анализатор спектра 1кГц ~ 500 МГц (изм. в дБм, дБВольтс.к.з., лин.с.к.з.), перестройка фильтров полосы пропуск. ПЧ 1Гц ~ 500 кГц, уров. собств. шумов -90 дБм (тип.). Встроенный генератор СПФ (2 канала, до 25 МГц/синус), 14 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, амплитуда 10 мВ - 2.5 Вп-п (50 Ω). Встроенный мультиметр (DCV/ ACV, DCA/ ACA, сопротивление, прозвонка, тест диодов, температура) - до 1000 Впост/ ~700 В, до 10 А, до 5 МОм, до 1000 °С, базовая погрешность 0,1 % (DCV), макс. индикация «5.000». Встроенный источник питания 2 рег. канала (5В/1A, 10В/0.5A, 20В/0.25A), макс. разрешение 0,1В. Допусковый контроль, даталоггер (до 1000 ч), фильтры, режим ЛАФЧХ -диаграммы Боде |
| Интерфейс | USB2.0 (Host / Device), LAN |
| Дисплей | TFT-цветной, диагональ 20 см, разрешение 800х480 (WVGA) |
| Масса (кг) | 3 |
Технические характеристики
| Количество каналов: | 4 |
| Полоса пропускания, МГц: | 100 |
| Частота дискретизации, Гвыб/сек: | 1 |
| Max длина записи, млн. точек: | 1000000 |
| Внесен в Госреестр РФ: | Нет |
| Возможность поверки: | Только калибровка |
| Интервал между поверками: | --- |
| Гарантия: | 12 месяцев |
| Модель: | MPO-72104B |
| Производитель: | GW Instek |
| Госреестр: | Нет |
