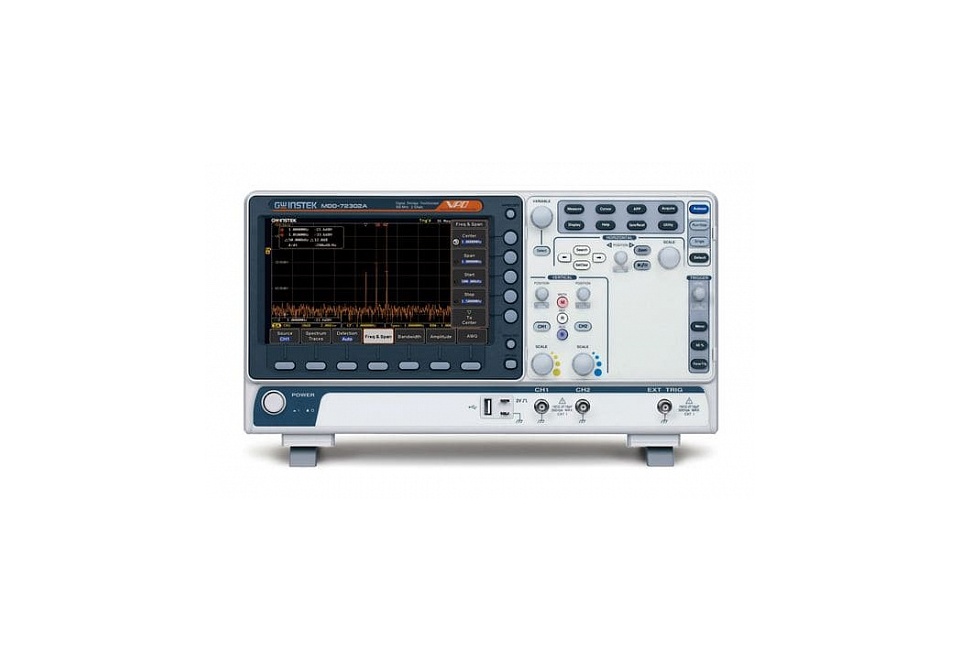

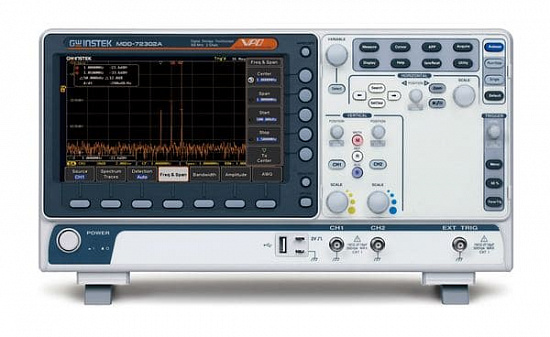

Осциллограф GW Instek MDO-72102AG
Осциллограф GW Instek MDO-72102AG
145635
RUB
Описание
MDO-72102AG Осциллограф: Инструмент для Профессионального Анализа
Осциллограф MDO-72102AG представляет собой высокопроизводительный измерительный прибор, предназначенный для использования профессиональными инженерами и электронщиками. Данный инструмент сочетает в себе функциональность цифрового осциллографа, анализатора спектра и регистратора радиочастотных сигналов.
MDO-72102AG обладает специализированными возможностями, направленными на тестирование электронных схем и отладку радиоэлектронного оборудования (РЭА). Прибор позволяет осуществлять одновременный анализ сигналов как во временной, так и в частотной областях.
В основе MDO-72102AG лежит высокопроизводительная платформа серии осциллографов GDS/MDO от GW Instek. Сочетание этой платформы с инновационными алгоритмами и современными компонентами обеспечивает высокую производительность и точность измерений.
Интуитивно понятный пользовательский интерфейс MDO-72102AG обеспечивает удобную настройку и контроль прибора. Большой цветной дисплей гарантирует четкое и яркое отображение сигналов.
Технические характеристики
| Параметр | Значения | ||
|---|---|---|---|
| Канал вертикального отклонения | |||
| Число каналов | 2 + вх.Ext | ||
| Полоса пропускания (-3 дБ) | 0…100 МГц | ||
| Ограничение полосы пропускания | 20 МГц | ||
| Коэффициент отклонения (Коткл.) | 1 мВ/дел…10 В/дел | ||
| Погрешность установки Коткл. | ± 3 % (± 5 % при Коткл 1 мВ/дел) | ||
| Время нарастания | 3,5 нс | ||
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ | ||
| Максимальное входное напряжение | 300 Вскз, кат. I | ||
| Математика | +, -, х; , пользовательский редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) | ||
| Полярность | Нормальная, инверсия | ||
| Канал горизонтального отклонения | |||
| Коэффициент развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел (Roll) | ||
| Погрешность установки Кразв. | ± 0,005 % (на каждом интервале 1 мс) | ||
| Режимы работы | основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y (для 4-х кан.) | ||
| Режим X-Y | Х – кан 1; Y – 3; разность фаз < 3 до 100 кГц | ||
| Синхронизация | |||
| Источники синхросигнала | любой из каналов, сеть, внеш. (Ext.) | ||
| Режимы запуска развертки | Автоколебательный, ждущий, однократный (single Sequence) | ||
| Виды синхронизации | по фронту, рант, по длительности импульса, ТВ (video), по событию (1…65.535), попеременно (ALT); отложенная (4 нс…10 с), по шине; по ск. нарастания и спада, пред- (10 дел.) и послезапуск (2.000.000 дел) | ||
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, АС (закр.), DC (откр.) | ||
| Чувствительность синхронизации | 1 дел | ||
| Аналого-цифровое преобразование и сбор данных | |||
| Разрешение по вертикали | 8 бит | ||
| Максимальная частота дискретизации | 2 ГГц (при объединении) | ||
| Интерполяция | SinX/x, линейная | ||
| Длина записи (максимальная) | 20 МБ/ на кан (29.000 сегментов) | ||
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение (2…256), однократно | ||
| Межсегментное время | 0,41 мкс | ||
| Максимальная скорость обновления | до 120.000 осц./с | ||
| Курсорные измерения | |||
| Функции | U; T; 1/T (ед. измерения сек., Гц, град., отношение %) | ||
| Автоматические измерения (38 параметров) | |||
| Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе | ||
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза () | ||
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | ||
| Анализатор спектра | |||
| Диапазон частот | 0 (DC)…1 ГГц; макс. вход. частота 1 ГГц – некалибрована | ||
| Полоса обзора | 1 кГц ~ 1 ГГц (макс.) | ||
| Диапазон перестройки фильтров полосы пропускания ПЧ по уровню -3 дБ | 1 Гц ~ 1 МГц (макс.) | ||
| Диапазон установки опорного уровня | -50 дБм … +40 дБм (с шагом 5 дБм) | ||
| Единицы измерения уровня | дБм, дБВскз, линейное СКЗ | ||
| Положение по горизонтали | -12 дел. … +12 дел. шкалы | ||
| Вертикальная шкала | 1 дБ/дел. … 20 дБ/дел. (шаг 1-2-5) | ||
| Средний уровень собств. шумов (относительно 1 мВт) | <-50 дБм (при 1 В/дел. и усред. =16), <-70 дБм (при 100 мВ/дел. и усред. =16), < -90 дБм (при 10 мВ/дел. и усред. = 16) |
||
| Гармонические искажения | < 40 дБн (2-го порядка); < 45 дБн (3-го порядка) | ||
| Тип представления результатов на экране | нормальный (Normal); удержание Макс/ Мин.; усреднение (2 ~ 256) | ||
| Тип детектора (график) | мгновенного значения (Sample); полож. пика (+Peak); отриц. пика (-Peak), усреднение (Average) | ||
| Типы окон (БПФ фактор) | Хеннинга (1,44), прямоугольное (0,89), Хемминга (1,30), Блекмана (1,68) | ||
| Генератор сигналов произвольной формы (модели с индексом «AG») | |||
| Число каналов | 2 | ||
| Диапазон частот | 0,1 Гц…25 МГц (синус), до 15 МГц (прямоуг./ импульс), до 1 МГц (пила) | ||
| Частота дискретизации | 200 МГц | ||
| Разрешение ЦАП | 14 бит | ||
| Амплитуда | 10 мВ …2, 5 В п-п (на 50 Ом); 20 мВ … 5 В п-п (на выс. нарг./ HighZ) | ||
| Максимальное разрешение | 1 мВ | ||
| Формы сигнала (13 типов) | синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненц. нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac | ||
| Функция анализа частотного отклика (FRA) (модели с индексом «AG») | |||
| Диапазон частот | 20 Гц…25 МГц | ||
| Источник сигнала | Кан 1 или Кан 2 | ||
| Число точек | 10, 15, 30, 45, 90 точек на декаду (по выбору) | ||
| Динамический диапазон | 80 дБ (тип.) | ||
| Амплитуда* | 10 мВ …2,5 В на 50 Ом, 20 мВ … 5В на ХХ (High-Z) | ||
| Измерения | амплитуда и фаза (курсоры и маркеры - вручную) | ||
| Масштабирование | Автомасштабирование в ходе теста (Auto-scaled Plot) | ||
| Дополнительные возможности | |||
| Интерфейс | USB2.0, LAN | ||
| Автоустановка | В/дел, с/дел, параметры синхросигнала | ||
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме имитации аналогового осциллографа (обновление экрана до 120.000 осц./ с) | ||
| Память (запись/считывание) | 24 осциллограммы; 20 профилей настройки | ||
| Общие характеритики | |||
| ЖК-дисплей | Цветной (TFT) WVGA, диагональ 20 см, 8 10 дел (разреш. 800 х 480) | ||
| Послесвечение экрана | 16 мс – 4 с (регулируемое) или бесконечность | ||
| Таймер (календарь) | Дата/ время (в том числе для сохраняемых данных) | ||
| Цифровой регистратор | Максимальный интервал записи – до 1000 ч | ||
| Объем внутренней памяти | 32 М | ||
| Рабочие условия | 0…+50С, при относ. влажности 80% | ||
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) | ||
| Габариты | 384 х 208 х 127 мм | ||
| Масса | 3 кг | ||
Технические характеристики
| Количество каналов: | 2 |
| Полоса пропускания, МГц: | 100 |
| Частота дискретизации, Гвыб/сек: | 2 |
| Max длина записи, млн. точек: | 20000000 |
| Внесен в Госреестр РФ: | № 83463-21 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | MDO-72102AG |
| Производитель: | GW Instek |
| Госреестр: | Да |
