Осциллограф цифровой четырехканальный RIGOL MSO5204
Осциллограф цифровой четырехканальный RIGOL MSO5204
265980 RUB
Описание

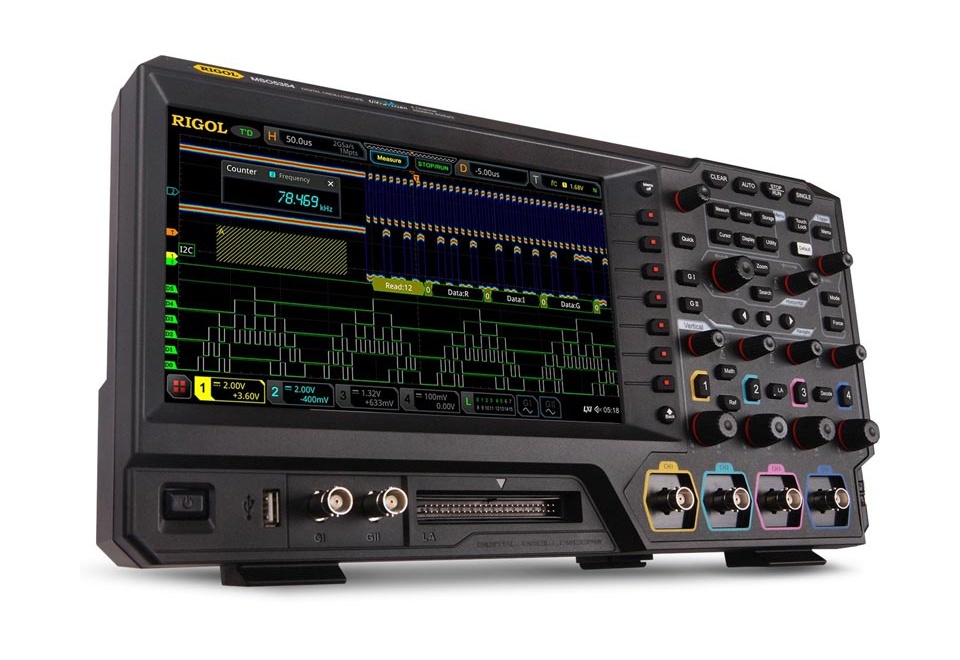

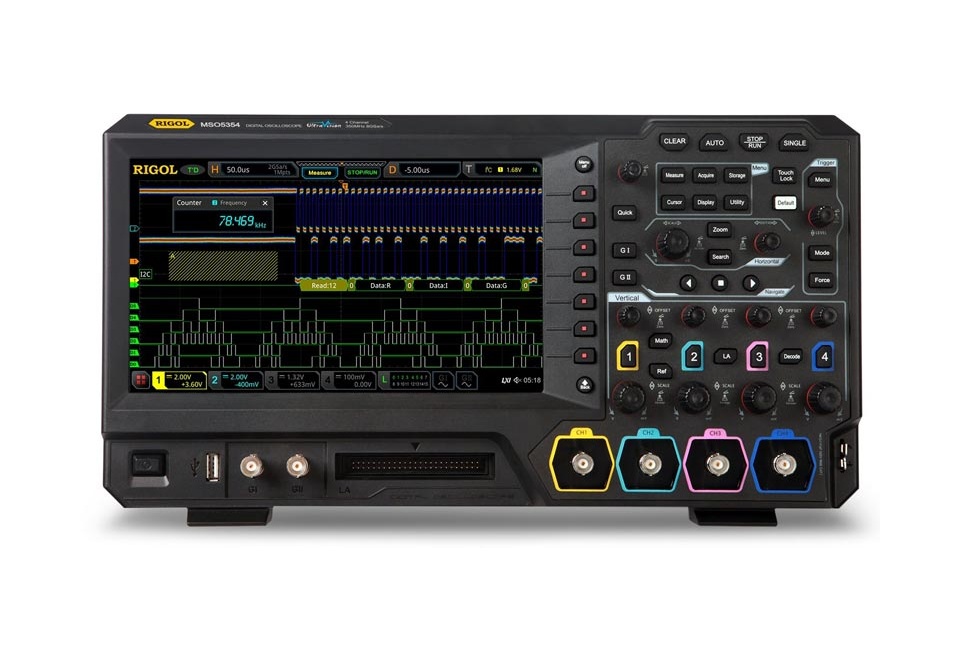

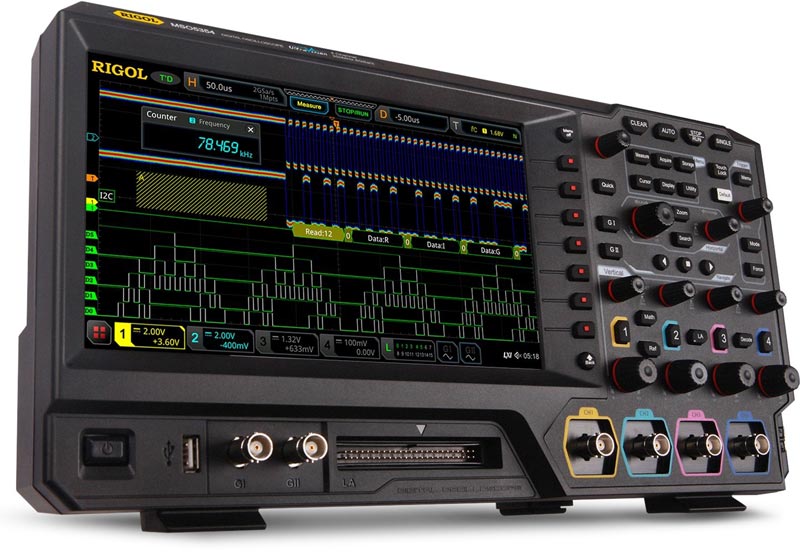

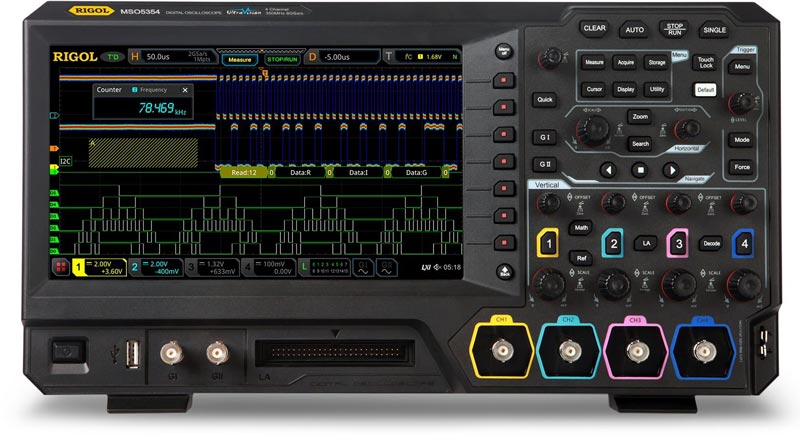

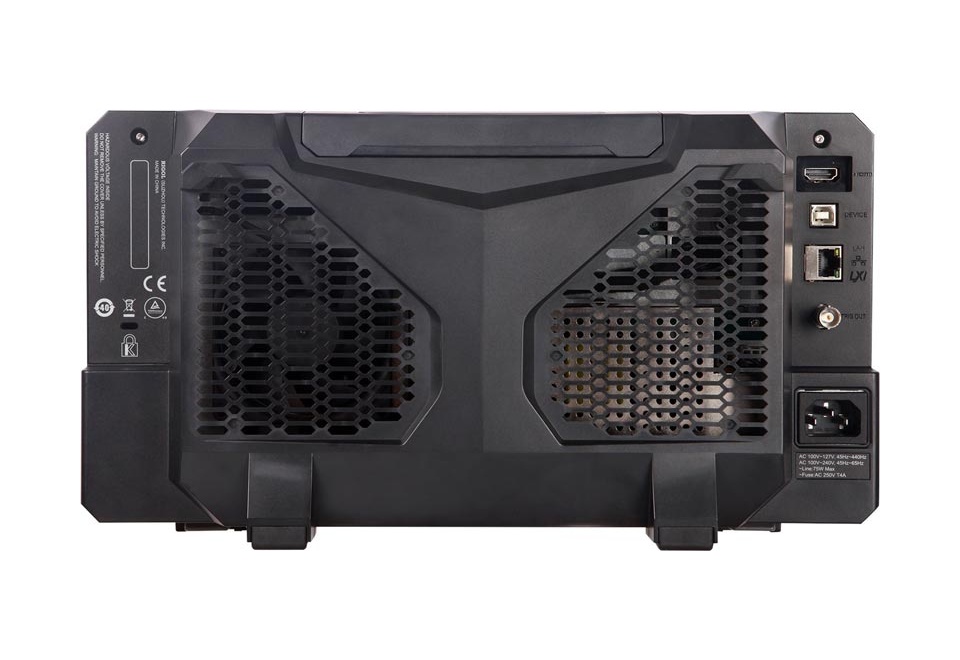

Цифровой осциллограф Rigol MSO5204 представляет собой многофункциональный высокопроизводительный прибор с полосой пропускания 200 МГц, функционирующий на основе технологии UltraVision II.
Оснащенный четырьмя аналоговыми и шестнадцатью цифровыми каналами, он обеспечивает аппаратную реализацию режимов логического анализатора, вольтметра, частотомера с функцией суммирования и анализатора спектра. При активировании дополнительных опций пользователь получает доступ к двухканальному генератору с поддержкой различных типов модуляции и свипирования, а также к анализаторам протоколов и источников питания.
Использование данного осциллографа позволяет отказаться от применения дополнительных приборов, оптимизируя пространство на рабочем месте и минимизируя количество инструментов, необходимых для проведения работ вне лаборатории.
Технические характеристики
| Характеристика | Значение | ||||
|---|---|---|---|---|---|
| Полоса пропускания | 200 МГц (стандартно) 350 MГц с опцией MSO5000-BW2T3 | ||||
| Режим дискретизации | Реальное время | ||||
| Количество каналов | 4 аналоговых (стандартно) + 16 цифровых (опция PLA2216) | ||||
| Макс. скорость захвата осциллограмм | ≥500000 осц./сек | ||||
| Регистрация | Режим | Обычный Пиковый детектор: 500 пс Усреднение (2, 4, 8, 16…65536 выборок) | |||
| Макс. дискретизация (реальное время) | Аналоговые каналы: 8 Гвыб/сек (4 Гвыб/сек - два канала; 2 Гвыб/сек - все каналы) | ||||
| Цифровые каналы: 1 Гвыб/сек на канал | |||||
| Глубина записи | Аналоговые каналы: 100 М точек (50 М точек - два канала; 25 М точек - все каналы) - стандартно 200 М точек (100 М точек -два канала; 50 М точек - все каналы) - опция MSO5000-2RL | ||||
| Цифровые каналы: 25 М точек | |||||
| Параметры вертикальной системы | Аналоговые каналы | ||||
| Связь по входу | открытый, закрытый | ||||
| Входной импеданс | 1 MОм ±1% || 17 пФ ±3 пФ | ||||
| Учет ослабления пробников | 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X | ||||
| Определение пробников | автоматическое определение пробников Rigol | ||||
| Макс. входное напряжение | 300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик | ||||
| Вертикальное разрешение | 8 бит | ||||
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | ||||
| Диапазон смещения | ±1 В (1 мВ/дел ~ 50 мВ/дел) ±30 В (51 мВ/дел ~260 мВ/дел) ±100 В (265 мВ/дел ~ 10 В/дел ) | ||||
| Динамический диапазон | ±5 дел (8 бит) | ||||
| Ограничение полосы пропускания | 20 МГц, 100 МГц, 200 МГц; выбирается для каждого канала | ||||
| Погрешность коэфф. усиления | ±3% от полной шкалы | ||||
| Погрешность смещения | <200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения | ||||
| ESD защита | ±8 кВ (на входе BNC) | ||||
| Изоляция между каналами | ≥40 дБ, от DC до максимальной частоты | ||||
| Цифровые каналы | |||||
| Группировка каналов | 16 каналов (D0 ~ D15) 2 группы (D0 ~ D7, D8 ~ D15) | ||||
| Диапазон порогов | ±15 В с шагом 10 мВ | ||||
| Погрешность установки порога | ±(100 мВ + 3% от установленного значения) | ||||
| Уровень порогов | TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем | ||||
| Макс. входное напряжение | ±40 В Впик CAT I; переходное перенапряжение 800 Впик | ||||
| Макс. динамический диапазон | ±10 В + значение порога | ||||
| Мин. размах напряжения | 500 мВп-п | ||||
| Входной импеданс | ~101 кОм || 8 пФ | ||||
| Вертикальное разрешение | 1 бит | ||||
| Параметры горизонтальной системы | Аналоговые каналы | ||||
| Коэффициент развертки | 2 нс/дел ~ 1000 с/дел | ||||
| Временное разрешение | 10 пс | ||||
| Погрешность временной баз | ±10 ppm ± 10 ppm/год | ||||
| Максимальная задержка | Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел | ||||
| Диапазон коррекции смещения между каналами | ±100 нс | ||||
| Режимы | Y-T, X-Y, самописец (≥200 мс/дел), сканирование ((≥200 мс/дел) | ||||
| Цифровые каналы | |||||
| Мин. определяемая длительность импульса | 5 нс | ||||
| Мах. входная частота | 200 МГц | ||||
| Задержка между каналами | 2 нс (тип.), 5 нс (макс.) | ||||
| Измерения | Курсорные | Количество курсоров | 2 пары XY курсоров | ||
| Режимы | ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения | ||||
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 | ||||
| Автоматические | Количество автоизмерений | 41 тип | |||
| Источник | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4) | ||||
| Режим измерения | обычный с повышенной точностью (по всей длине памяти) | ||||
| Макс. количество отображаемых на канал | 33 типа | ||||
| Вертикальные | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev | ||||
| Горизонтальные | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate | ||||
| Другие | Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) | ||||
| Анализ | частотомер, цифровой вольтметр, анализ мощности, гистограмма | ||||
| Статистика | текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени | ||||
| Математические операции | Количество отображаемых одновременно | 4 | |||
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop | ||||
| Цветовая градация | Поддерживается в математических операциях, в т.ч. БПФ | ||||
| БПФ (FFT) | Макс. длина | 1 М точек | |||
| Тип окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | ||||
| Представление | полный дисплей, половина дисплея | ||||
| Поиск пиков | макс. 15 пиков | ||||
| Поиск и навигация | Тип | фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI | |||
| Отображение | таблица событий или навигации | ||||
| Источник | любой аналоговый канал | ||||
| Кнопки навигации | перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям | ||||
| Анализ осциллограмм | Pass / Fail | Источник | аналоговые каналы (CH1 ~ CH4) | ||
| Гистограмма | Источник | аналоговые каналы (CH1 ~ CH4), результат автоизмерений | |||
| Тип | горизонтальные, вертикальные, измерение | ||||
| Измерение | сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма | ||||
| Режим | во всех режимах, включая ZOOM, XY, ROLL | ||||
| Цветовая градация | Источник | аналоговые каналы (CH1 ~ CH4) | |||
| Темы | температура, интенсивность | ||||
| Режим | во всех режимах | ||||
| Декодирование | Стандартно | Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов) | |||
| Опционально | RS-232 / UART декодирование - опция MSO5000-COMP I²C / SPI декодирование - опция MSO5000-EMBD LIN / CAN декодирование - опция MSO5000-AUTO FlexRay декодирование - опция MSO5000-FLEX I²S декодирование - опция MSO5000-AUDIO MIL-STD-1553 декодирование - опция MSO5000-AERO | ||||
Технические характеристики
| Количество каналов: | 4 |
| Полоса пропускания, МГц: | 200 |
| Частота дискретизации, Гвыб/сек: | 8 |
| Max длина записи, млн. точек: | 100000000 |
| Внесен в Госреестр РФ: | № 82665-21 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | MSO5204 |
| Производитель: | RIGOL |
| Госреестр: | Да |
