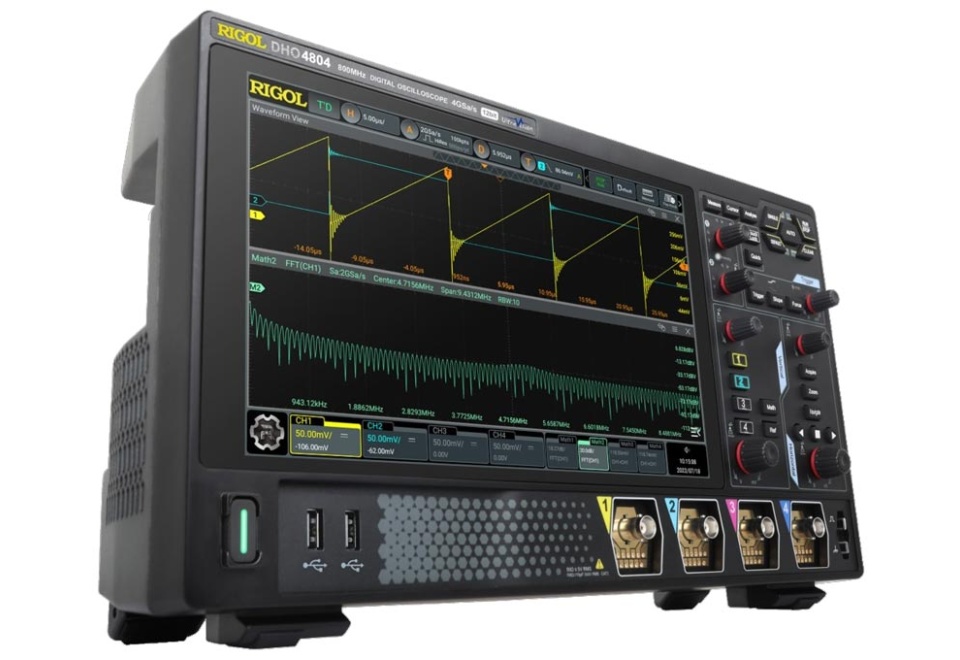

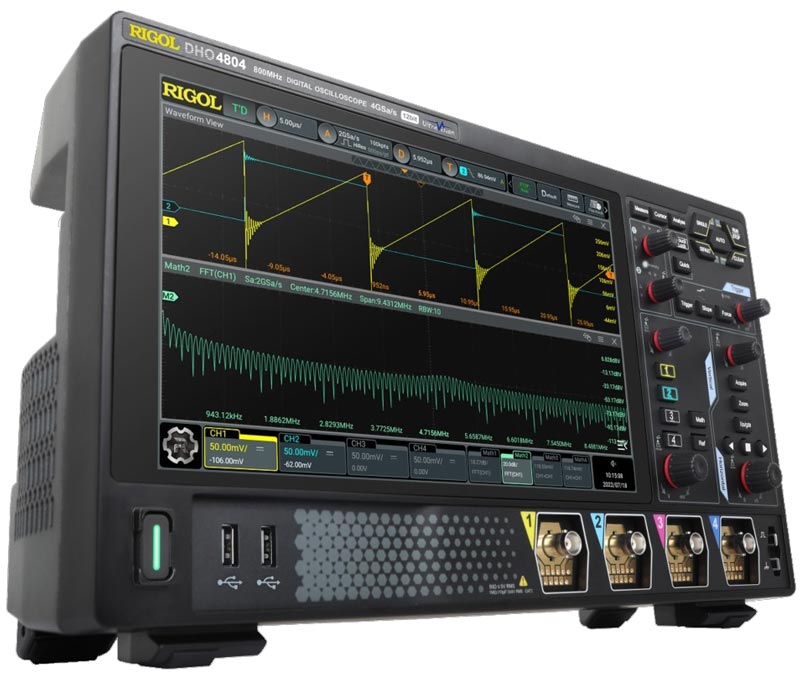

Цифровой осциллограф DHO4804: высокоточное измерение в реальном времени

DHO4804 – это запоминающий цифровой осциллограф реального времени с полосой пропускания до 800 МГц. Разработанный с использованием передовых технологий и инновационных конструктивных решений, он отвечает самым высоким требованиям специалистов в области проектирования, отладки и тестирования электронных устройств.

В основе DHO4804 лежит запатентованный чипсет "Centaurus", который обеспечивает:

ультранизкий уровень собственных шумов не более 18 мкВ;
высокую максимальную скорость захвата сигнала до 1 500 000 осц/сек в режиме "UltraAcquire";
максимальную глубину памяти – до 500 млн. точек (опционально, при работе 1-го канала);
стандартное 12-ти битное разрешение по вертикали.

Таким образом, DHO4804 представляет собой высокоточный измерительный инструмент, идеально подходящий для решения сложных задач в области электроники.

Технические характеристики

Полоса пропускания	50 Ом	800 MГц
Полоса пропускания	1 МОм	500 МГц
Режим дискретизации	Реальное время
Количество каналов	4 аналоговых + внешний запуск
Максимальная скорость захвата осциллограмм	50000 осциллограмм в секунду (векторный режим); 1500000 осциллограмм в секунду (режим UltraAcquire)
Время нарастания (50 Ом), тип	≤437 пс
Регистрация
Режим	Обычный; Пиковый детектор: 500 пс; Усреднение (2, 4, 8, 16…65536 выборок); Высокое разрешение (14 бит, 16 бит); UltraAcquire (скорость захвата до 1500000 осциллограмм в секунду)
Максимальная дискретизация (реальное время)	4 Гвыб/сек (2 Гвыб/сек - два канала; 1 Гвыб/сек - четыре канала)
Глубина записи	250 М точек (125 М точек - два канала; 62,5 М точек - четыре канала) - штатно; 500 М точек (250 М точек - два канала; 125 М точек - четыре канала) - опция D HO4000-RLU-05
Параметры вертикальной системы
Связь по входу	открытый, закрытый или земля
Входной импеданс	1 MОм ±1% \|\| 19 пФ ±3 пФ, 50 Ом ±1%
Учет ослабления пробников	0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X
Определение пробников	автоматическое определение пробников Rigol
Максимальное входное напряжение	1 МОм	300 Вскз CAT I, 400 Впик
Максимальное входное напряжение	50 Ом	5 Вскз
Вертикальное разрешение	12 бит
Эффективное количество ENOB (типовое)	8 бит
Вертикальное отклонение	1 МОм	100 мкВ/дел ~ 10 В/дел
Вертикальное отклонение	50 Ом	100 мкВ/дел ~ 1 В/дел
Диапазон смещения	1 МОм	± 0,5 B (<500 мкВ/дел); ± 1 В (500 мкВ/дел ~ 65 мВ/дел); ± 10 В (65 мВ/дел ~ 270 мВ/дел); ± 20 В (270 мВ/дел ~ 2,75 В/дел); ±100 В (2,75 мВ/дел ~ 10 В/дел )
Диапазон смещения	50 Ом	±1 В (≤135 мВ/дел); ±4 В (>135 мВ/дел ~ 1 В/дел)
Динамический диапазон	±4 дел (12 бит)
Ограничение полосы пропускания	20 МГц, 250 МГц - выбирается для каждого канала
Погрешность коэффициента усиления	±2% от полной шкалы
Погрешность смещения	<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения; ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
ESD защита	±8 кВ (на входе BNC)
Изоляция между каналами	≥100:1 (DC ~ 500 МГц), ≥30:1 (＞500 МГц ~ максимальная полоса)
Параметры горизонтальной системы
Коэффициент развертки	500 пс/дел ~ 1000 с/дел
Временное разрешение	100 пс
Погрешность временной баз	±1,5 ppm ± 1 ppm/год
Максимальная задержка	Пред-запуск: -5 делений; Пост-запуск: 1 с или 100 дел, что больше
Задержка между каналами	≤500 пс
Режимы	Y-T, X-Y, SCAN (≥200 мс/дел), самописец ROLL (≥ 50 мс/дел или ≥ 100 мс/дел на выбор)
Измерения
Курсорные	Количество курсоров	2 пары XY курсоров
	Режимы	ручной (ΔY, ΔX, 1/ΔX); отслеживания; автоизмерения
	Измерения в X-Y режиме	X = Канал 1, Y = Канал 2
Автоматические	Количество автоизмерений	41 тип, 14 измерений может отображаться одновременно
	Источник	аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4)
	Диапазон измерения	основное окно, растяжка Zoom
	Максимальное количество отображаемых на канал	33 типа
	Вертикальные	Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS
	Горизонтальные	Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
	Другие	Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓)
	Статистика	текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени
Математические операции
Количество отображаемых одновременно	4
Операции	A+B, A-B, A×B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
Цветовая градация	Поддерживается в математических операциях, в том числе БПФ
БПФ (FFT)	Максимальная длина	1 М точек
	Тип окна	прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
	Поиск пиков	максимально 15 пиков
Поиск и навигация
Тип	фронт, импульс
Источник	аналоговые каналы (CH1 ~ CH4)
Отображение	таблица событий во внутренней или внешней памяти
Кнопки навигации	Просмотр записанных сигналов по времени поступления, перемещение по событиям, воспроизведение записанных сегментов в режиме Ultra Acquire
Анализ осциллограмм
Pass / Fail	Источник	аналоговые каналы (CH1 ~ CH4)
Запись	Источник	аналоговые каналы (CH1 ~ CH4)
	Максимальное количество сегментов	500000 событий запуска
	Режим	воспроизведение кадр за кадром или непрерывный; вычисление, измерение и декодирование воспроизводимых сигналов
Цветовая градация	Источник	аналоговые каналы (CH1 ~ CH4)
	Темы	температура, интенсивность
	Режим	во всех режимах
Система запуска
Источник запуска	аналоговые каналы (CH1 ~ CH4), внешний запуск EXT TRIG, по сети
Режим запуска	Авто, обычный, одиночный
Тип связи	AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц)
Шумовая режекция	Вкл / Выкл
Блокировка уровня запуска	8 нс ~ 10 с
Полоса запуска	Внутренний	аналоговая полоса осциллографа
Полоса запуска	Внешний	200 МГц
Чувствительность триггера	Внутренний	≥50 мВ/дел: 0,5 делений 0,7 дел (с включенной шумовой режекцией)
Чувствительность триггера	Внешний	200 мВп-п (DC ~ 100 МГц); 500 мВп-п (100 МГц ~ 200 МГц)
Диапазон уровня запуска	Внутренний	±5 делений от центра экрана
	Внешний	±5 В
	Сеть	фиксировано 40% ~ 60%
Внешний запуск EXT TRIG	Входной импеданс	1 МОм±1%, BNC разъем
Внешний запуск EXT TRIG	Джиттер запуска (типовой)	< 1 нс скз (режим выборка, запуск по фронту, уровень запуска около 50% от уровня внешнего сигнала)
Типы запуска	Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN; Опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553
Запуск по фронту	Тип фронта	нарастающий, спадающий, нарастающий и спадающий
Запуск по фронту	Источник запуска	аналоговые каналы (CH1 ~ CH4), EXT, сеть AC Line
Запуск по длительности импульса	Условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по скорости нарастания	Условие запуска	положительная или отрицательная полярность: >, <, внутри диапазона < >
Запуск по скорости нарастания	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по видеосигналу	Система	NTSC, PAL и SECAM
	Стандарт	480P/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по шаблону	Установка шаблона	H, L, X, нарастающий фронт, спадающий фронт
Запуск по шаблону	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по длительности события	Установка	H, L, X
	Условие запуска	>, <, внутри интервала < >, вне интервала > <
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по истечении времени (TimeOut)	Тип фронта	нарастающий, спадающий, нарастающий и спадающий
Запуск по истечении времени (TimeOut)	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по ранту	Условие	прохождение через заданный уровень
Запуск по ранту	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по окну	Тип фронта	нарастающий, спадающий
	Позиция запуска	вход, выход, время
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по задержке	Фронт	нарастающий, спадающий
	Условие задержки	>, <, внутри интервала < >, вне интервала > <
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск Установка / Удержание	Фронт	нарастающий, спадающий
Запуск Установка / Удержание	Установка времени	аналоговые каналы (CH1 ~ CH4)
Запуск по N фронту	Тип фронта	нарастающий, спадающий
Запуск по N фронту	Источник запуска	аналоговые каналы (CH1 ~ CH4)
RS-232/UART запуск	Условие запуска	Start, Error, Check Error, Data
	Скорость	до 20 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
I2C запуск	Условие запуска	Start, Restart, Stop, Missing Ack, Address, Data, Address&Data
	Разрядность адреса	7 бит, 8 бит, 10 бит
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
SPI запуск	Условие запуска	CS, TimeOut
	Разрядность	4 бит ~ 32 бит
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
CAN запуск	Условие запуска	начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random
	Тип сигнала	CAN_H, CAN_L, TX/RX, DIFF
	Скорость	до 5 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
CAN-FD запуск (опция HDO4000-AUTOA)	Условие запуска	начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random
	Тип сигнала	CAN_H, CAN_L, TX/RX, DIFF
	Скорость	до 10 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
FlexRay запуск (опция HDO4000-FLEXA)	Условие запуска	Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Null, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err)
	Скорость	до 10 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
LIN запуск (опция HDO4000-AUTOA)	Условие запуска	Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error
	Скорость	до 20 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
I2S запуск (опция HDO4000-AUDIOA)	Тип канала	левый, правый, левый и правый
	Условие сравнения	Ошибка:501
	Режимы	I2S, LJ, RJ
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
MIL-STD-1553 запуск (опция HDO4000-AEROA)	Условие запуска	Data Sync, Cmd Sync, все поля синхронизации All Sync, Data, RTA, RTA+11Bit, Error (ошибка синхронизации и ошибка четности)
MIL-STD-1553 запуск (опция HDO4000-AEROA)	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Декодирование сигналов
Типы шин	Штатно: Parallel, RS232/UART, I2C, SPI, CAN; Опционально: CAN-FD, FlexRay, LIN, I2S, MIL-STD-1553
Параллельные шины Parallel	Разрядность	4 бит
Параллельные шины Parallel	Источник	аналоговые каналы (CH1 ~ CH4)
RS-232/UART	Разрядность TX/RX	5 бит ~ 9 бит
	Скорость	до 20 Мбит/сек
	Четность	Odd, Even, нет
	Стоповые биты	1 или 2 бита
	Источник	аналоговые каналы (CH1 ~ CH4)
I2C	Параметр	Адрес (c или без бита R/W), данные, ACK
I2C	Источник	аналоговые каналы (CH1 ~ CH4)
SPI	Параметр	MISO/MOSI данные
	Тип	CS, TimeOut
	Разрядность	4 бит ~ 32 бит
	Источник	аналоговые каналы (CH1 ~ CH4)
CAN	Параметр	Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK)
	Тип	CAN_H, CAN_L, TX/RX, DIFF
	Скорость	до 5 Мбит/сек
	Источник	аналоговые каналы (CH1 ~ CH4)
CAN-FD (опция HDO4000-AUTOA)	Параметр	Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK)
	Тип	CAN_H, CAN_L, TX/RX, DIFF
	Скорость	до 10 Мбит/сек
	Источник	аналоговые каналы (CH1 ~ CH4)
FlexRay (опция HDO4000-FLEXA)	Параметр	ID, PL (payload), Header CRC, Cycle Count, Data, Tail CRC, DTS
	Тип	BP, BM, RX/TX
	Скорость	до 10 Мбит/сек
	Источник	аналоговые каналы (CH1 ~ CH4)
LIN (опция HDO4000-AUTOA)	Протокол	версия (1.X или 2.X)
	Параметр	sync, ID, data, check sum
	Скорость	до 20 Мбит/сек
	Источник	аналоговые каналы (CH1 ~ CH4)
I2S (опция HDO4000-AUDIOA)	Тип канала	левый, правый
	Разрядность	4 бит ~ 32 бит
	Режимы	I2S, LJ, RJ
	Источник	аналоговые каналы (CH1 ~ CH4)
MIL-STD-1553 (опция HDO4000-AEROA)	Параметр	data word, command word, status word (адрес+последние 11 бит)
MIL-STD-1553 (опция HDO4000-AEROA)	Источник	аналоговые каналы (CH1 ~ CH4)
Цифровой вольтметр
Источник	аналоговые каналы (CH1 ~ CH4)
Функция измерения	DC, AC+DC RMS, AC RMS
Разрешение	ACV / DCV: 4 бита
Звуковой сигнал	при выходе значения напряжения за верхний или нижний заданные пределы внутри или вне установленного диапазона
Частотомер
Общие параметры	Источник	аналоговые каналы (CH1 ~ CH4) или внешний запуск EXT
	Разрешение	3 или 6 цифр, пользовательская
	Максимальная частота	максимальная частота аналогового канала
Функция измерения	частота, период, счет импульсов
Суммирование	Источник	48-бит счетчика
Суммирование	Фронт	подсчет количества нарастающих фронтов
Временная база	внутренний источник опорной частоты
Основные технические характеристики
Дисплей
Тип дисплея	диагональ 10,1" , емкостной сенсорный мультитач
Разрешение дисплея	1280 (по горизонтали) × 800 (по вертикали) точек
Сетка	10 делений (по вертикали) x 8 делений (по горизонтали)
Послесвечение	выкл; от 100 мс до 10 с; бесконечно
Яркость	256 уровней (ЖК HDMI)
Процессор
Тип процессора	Cortex-A72, 1,8 ГГц, hexa-core
Системная память	4 Гб RAM
Операционная система	Android
Внутренняя энергонезависимая память	8 Гб
Энергонезавсисмая память
Формат сохранения	настройки	setup (*.stp)
	изображения	image (.png, .bmp, .tif, .jpg)
	осциллограммы и данные	CSV waveform data (.csv), binary waveform data (.bin, .wfm), list data (.csv), reference waveform data (.ref, .csv, *.bin)
Опорные осциллограммы	10 осциллограмм

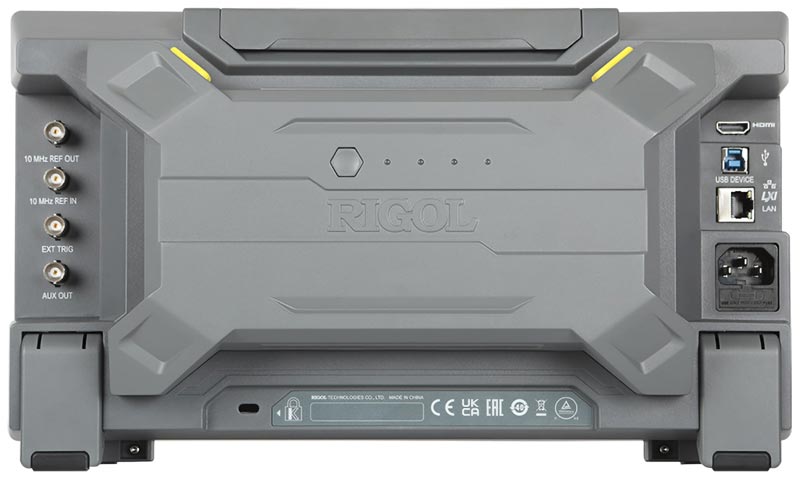

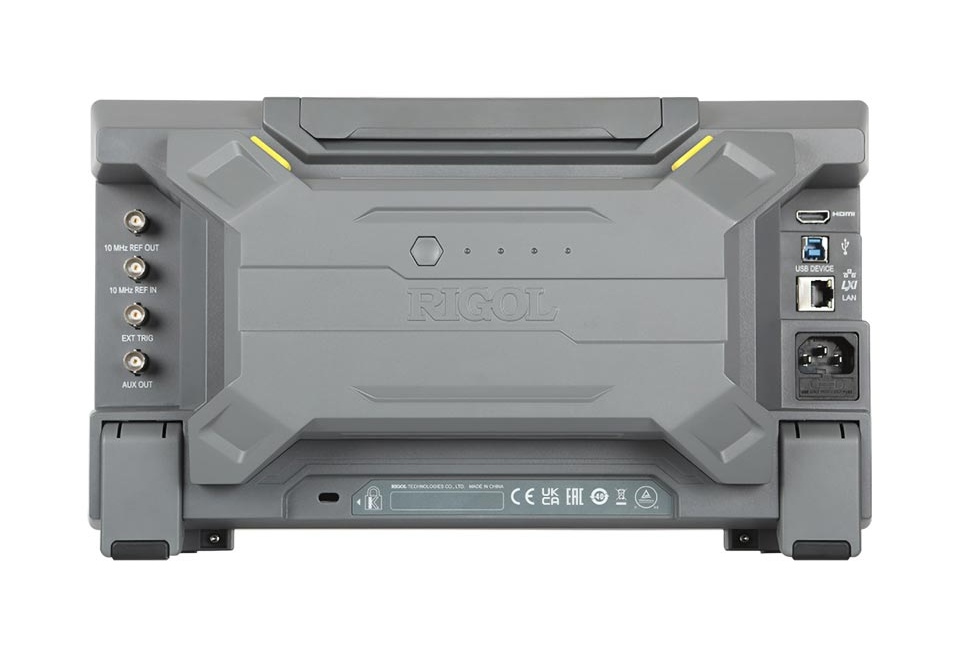

Порты ввода/вывода
USB 3.0 Hi-speed Host	2 на передней панели
USB 3.0 Hi-speed Device	1 на задней панели
LAN	1 на задней панели (10 / 100 / 1000 Base-T, поддержка LXI-C)
WEB интерфейс	поддержка VNC Web
HDMI видеовыход	1 на задней панели (HDMI 1,4, A plug)
Вход/выход опорного сигнала 10 MHz Reference Clock In/Out	Вход	1, BNC разъем на задней панели
	Параметры входного сигнала	50 Ом, амплитуда 130 мВпп ~ 4,1 Впп (-10 дБм, 20 дБм), частота 10 МГц ± 10 ppm
	Выход	1, BNC разъем на задней панели
	Параметры выходного сигнала	50 Ом, 1,5 Впп синусоидальная форма
Aux Output комбинированный выход	Разъем	BNC на задней панели: Vo (H) ≥2,5 В (открытый контур) ≥1,0 В (50 Ом - GND); Vo (L) ≤0,7 В (на нагрузке) ≤4 мА; ≤0,25 В (50 Ом - GND)
	Выход синхронизации (Trig Out)	Импульсный сигнал синхронизации
	Выход "Годен / Не годен" (Pass / Fail)	Импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс
Выход компенсации пробника	Частота	меандр 1 кГц
Выход компенсации пробника	Амплитуда	0 ~ 3 Вп-п
Питание
Напряжение	100 ~ 240 Вэфф. AC, 50 ~ 60 Гц
Потребляемая мощность	<200 Вт
Предохранитель	3,15 A, T тип, 250 В
Массо-габаритные параметры
Габаритные размеры (Ш×В×Г)	358,14×214,72×120,62 мм
Размер в стойку	4U
Вес	3,8 кг без упаковки; 5,37 кг с упаковкой

Технические характеристики

Количество каналов:	4
Полоса пропускания, МГц:	800
Частота дискретизации, Гвыб/сек:	4
Max длина записи, млн. точек:	250000000
Внесен в Госреестр РФ:	№ 97630-26
Возможность поверки:	Заказывается отдельно
Интервал между поверками:	1 год
Гарантия:	12 месяцев
Модель:	DHO4804
Производитель:	RIGOL
Госреестр:	Да

Доставка

Информация о вариантах доставки

Мы заботимся о наших клиентах, поэтому стараемся сделать доставку более комфортной и быстрой.

Доставка осуществляется:

до терминала транспортной компании в любой город России
до двери вашего офиса в любой город России
мы сотрудничаем с транпортными компаниями СДЭК и Деловые Линии. -- Почта России по согласованию!
клиент самостоятельно может заказть любую транспортную компанию для перевозки груза
в некоторых случаях доставка осуществляется силами и за счет продавца (оговаривается отдельно)

Внимание! Чтобы организовать отгрузку и получить груз в срок, необходимо правильно указывать адрес доставки, ФИО получателя и телефон получателя.

Для получения груза в пункте выдачи закзаов транспортной компании необходимо будет предоставить:

юридическим лицам: паспорт, доверенность от организации или иметь при себе печать
физическим лицам: паспорт

Оплата

Оплата принимается от юридических лиц и индивидуальных предпринимателей по выставленному счету на безналичный счет.

Внимание! Перед оплатой уточняйте стоимость приобретаемого товара у вашего менеджера.

Информация о ценах носит информационный характер и не является публичной офертой, определяемой положениями Статьи 437 ГК РФ.
Технические параметры (спецификация) и комплект поставки товара в наших каталогах могут быть изменены производителем без предварительного уведомления.

Отзывы о товаре

Будьте первым, кто оставит отзыв

Похожие товары
