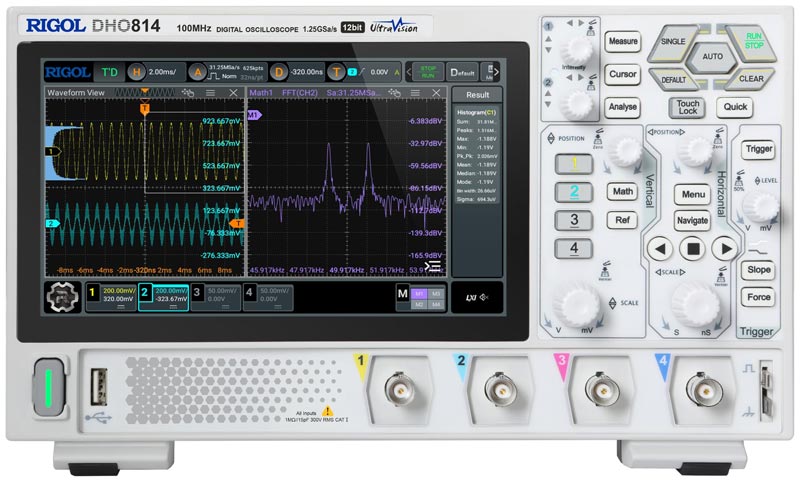

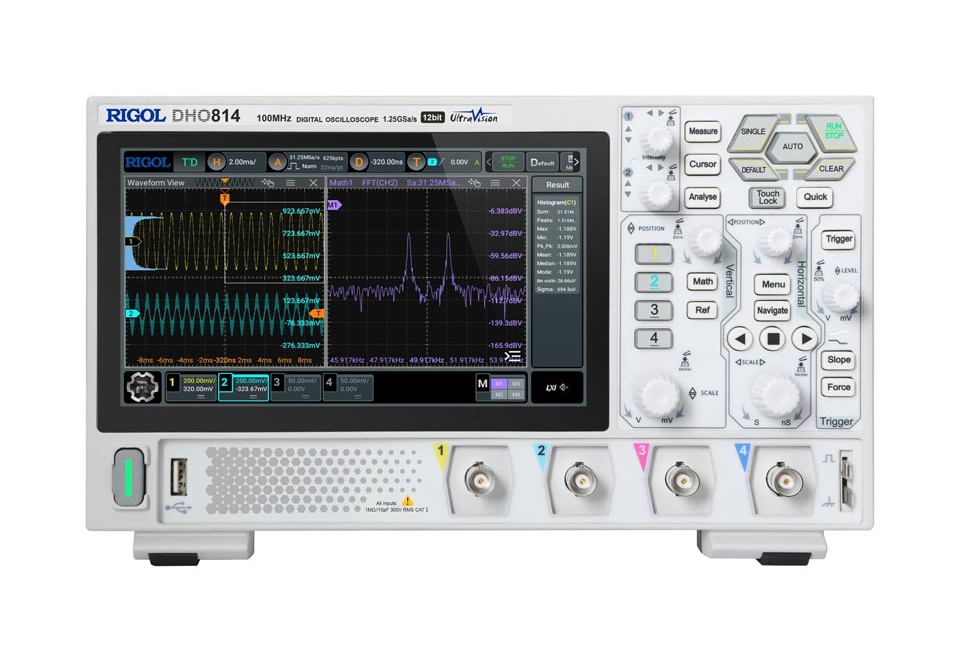

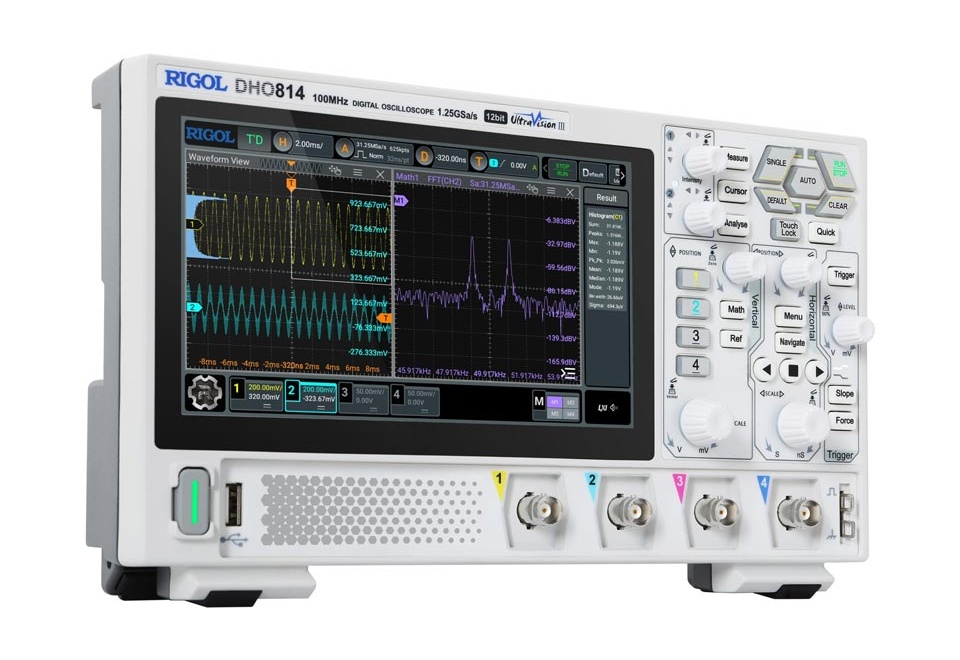

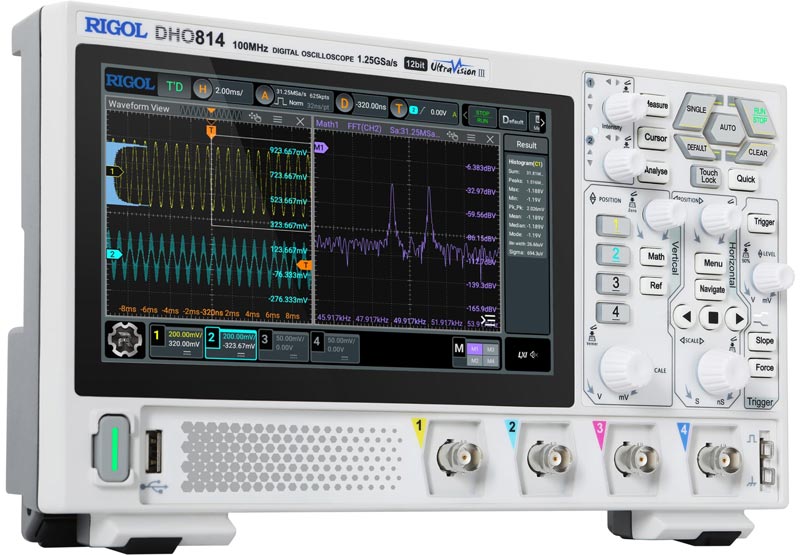

Осциллограф цифровой RIGOL DHO814
Осциллограф цифровой RIGOL DHO814
81081 RUB
Описание
RIGOL DHO814 – это цифровой осциллограф с четырьмя каналами, отличающийся низким уровнем шума и функцией запоминания данных в режиме реального времени. Данная модель принадлежит к бюджетному ценовому сегменту и обладает полосой пропускания до 100 МГц. Устройство оснащено цветным сенсорным экраном с диагональю 7 дюймов и разрешением 1024x600 точек, что обеспечивает удобный интерфейс. Компактный корпус осциллографа способствует его мобильности.
Инновационные компоненты и оригинальные конструктивные решения, использованные в RIGOL DHO814, отвечают самым современным требованиям к измерительным приборам. Данная модель идеально подходит для проектирования, отладки и тестирования электронных устройств.
Технические характеристики
| Полоса пропускания (- 3дБ) Z вх. = 1 МОм | 100 МГц | |
| Расчетное время нарастания (10%~90%, тип) | ≤ 3,5 нс | |
| Количество входных каналов | 4 аналоговых входа | |
| Режим выборки | выборка в реальном времени | |
| Максимальная частота дискретизации | 1,25 Гвыб/с (1 канал) 625 Мвыб/с (2 канала) 312,5 Мвыб/с (4 канала) | |
| Максимальная глубина памяти | 25 млн. точек (1 канал) 10 млн. точек (2 канала) 1 млн. точек (4 канала) | |
| Максимальная скорость захвата сигнала | 1 000 000 осц/с (Ultra Acquire Mode) 30 000 осц/с (Vector Mode) | |
| Вертикальное разрешение | 12 бит | |
| Аппаратная запись и воспроизведение сигналов в реальном времени | до 500 000 кадров (одноканальный режим) | |
| Пиковый детектор | захват глитчей от 1,6 нс | |
| Тип и размер дисплея | 7 дюймовый емкостный экран с функцией мультитач/управление жестами | |
| Разрешение дисплея | 1024 х 600 пикселей | |
| Система вертикального отклонения аналоговых каналов | ||
| Входная связь | по постоянному току, переменному току или заземление | |
| Входной импеданс | 1 МОм ± 1% | |
| Входная емкость | 15 пФ ± 3 пФ | |
| Коэффициент деления пробников | 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X | |
| Максимальное входное напряжение: | CAT I 300 Вскз или 400 Впик (DC+ В пик) | |
| Чувствительность по вертикали: | от 500 мкВ/дел до 10 В/дел | |
| Диапазон смещения по постоянному току: | ± 0,5 В (< 500 мкВ/дел) ± 1 В (≥ 500 мкВ/дел, ≤ 65 мВ/дел) ± 8 В (> 65 мВ/дел, ≤ 270 мВ/дел) ± 20 В (> 270 мВ/дел, ≤ 2,75 В/дел) ± 100 В (> 2,75 В/дел, < 10 В/дел) | |
| Динамический диапазон | ± 4 деления (12 бит) | |
| Ограничение полосы пропускания | 20 МГц, полная полоса пропускания, выбор своего значения для каждого канала | |
| Относительная погрешность усиления по постоянному току | ± 1% от всей шкалы при > 5 мВ/дел ± 2% от всей шкалы при ≤ 5 мВ/дел | |
| Точность смещения по постоянному току | ≤200 мВ/дел (±0,1 дел ±2 мВ ± 1,5 % смещения) >200 мВ/дел (±0,1 дел ±2 мВ ± 1,0 % смещения) | |
| Изоляция/развязка между каналами | ≥100:1 | |
| Напряжение пробоя статическим напряжением ESD | ±8 кВ (на BNC входе) | |
| Горизонтальная развертка аналоговых каналов | ||
| Диапазон временной развертки | от 5 нс/дел до 500 с/дел точная настройка | |
| Разрешение по времени | 100 пс | |
| Погрешность частоты опорного генератора | ± 25 х 10-6 ± 5 х 10-6/год | |
| Диапазон межканальной коррекции смещения | ± 100 нс ± 1 пс | |
| Межканальное время задержки (тип) | ≤ 2 нс | |
| Горизонтальная развертка | YT по умолчанию XY (каналы 1/2/3/4) SCAN ≥ 200 мс/дел ROLL ≥ 50 мс/дел | |
| Система захвата | ||
| Максимальная частота дискретизации аналоговых каналов | 1,25 Гвыб/с (1 канал) 625 Мвыб/с (2 канала) 312,5 Мвыб/с (4 канала) | |
| Максимальная глубина памяти для аналоговых каналов | 50 млн. точек (1 аналоговый канал) 25 млн. точек (2 аналоговых канала) 1 млн. точек (4 аналоговых канала) | |
| Режимы захвата | обычный – по умолчанию | |
| пиковый детектор – захват глитчей до 1,6 нс | ||
| среднеквадратический детектор – 2, 4, 8, 16…65536 точек усреднения | ||
| скорость захвата до 1 000 000 осц/с | ||
| Система запуска/синхронизации | ||
| Источник сигнала запуска | аналоговые каналы (1 – 4) | |
| Режим запуска | автоматический, нормальный, одиночный | |
| Диапазон удержания | От 8 нс до 10 с | |
| Развязка триггера | DC (постоянный ток) AC (переменный ток) подавление частот до 120 кГц подавление частот свыше 120 кГц | |
| Подавление шума | увеличение задержки для схемы запуска, вкл./выкл. | |
| Полоса пропускания системы запуска | полоса пропускания аналоговых входов | |
| Чувствительность системы запуска | 0,5 дел.: ≥50 мВ/дел 0,7 дел.: при вкл. подавлении шума | |
| Диапазон установки порога срабатывания запуска | ± 4,5 делений от центра экрана | |
| Типы запуска | по переднему фронту, по импульсу, по заднему фронту, по видео, запуск по шаблону, по длительности, по тайм-ауту, по ранту, по окну, по задержке, по настройке/удержанию, по N-му фронту, по RS232/UART, по I2C, по SPI | |
| Поиск и навигация | ||
| Виды поиска | по фронту, по импульсу | |
| Источник | любой аналоговый канал | |
| Копирование | копирование установок из системы поиска в систему синхронизации и обратно | |
| Отображение результатов | таблица событий, может быть экспортирована во внешнюю/внутреннюю память | |
| Навигация | навигация по времени: переход к полученным осциллограммам во временном порядке навигация по событиям: использует клавиши навигации для прокрутки результатов поиска событий и перехода к указанному событию навигация по кадрам: переход к указанному сегменту кадра в режиме UltraAcquire. | |
| Измерения | ||
| Курсорные измерения | количество курсоров | 2 пары XY курсоров |
| ручной режим | девиация амплитуды между курсорами (ΔY) Девиация времени между курсорами (ΔX) Обратная величина ΔX (Гц) (1/ΔX) | |
| режим отслеживания | фиксация оси Y для отслеживания напряжения точки сигнала оси X и значения времени Фиксация оси X для отслеживания напряжения точки сигнала оси Y и значения времени | |
| автоматические измерения | отображение курсоров во время автоматических измерений | |
| XY измерения | измерение параметров напряжения соответствующих осциллограммы каналов в режиме временной развертки XY. X = канал 1, Y = канал 2 | |
| Автоматические измерения | количество измерений | 41 тип измерений, с одновременным отображением до 10 измерений |
| источник измерений | Аналоговые каналы 1-4, Math1- Math4 | |
| диапазон измерений | основной (Main), с увеличением (ZOOM) | |
| все измерения | отображение до 33 измеренных параметров (по вертикали и горизонтали) для текущего измеряемого канала, результаты измерений обновляются непрерывно, возможность смены измеряемого канала | |
| по вертикальной оси | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, уровень искажений после фронта/спада импульса(Overshoot), уровень искажений перед фронтом/спадом импульса (Preshoot), площадь (Area), Period Area | |
| по горизонтальной оси | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate | |
| другие | Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) | |
| Математическая обработка сигналов | ||
| Количество отображаемых математических операций | 4 одновременно | |
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, интегрирование, дифференцирование, извлечение квадратного корня, Lg, Ln, Exp, Abs, AX+B, ФНЧ, ФВЧ, ПФ, РФ | |
| Цветовая градация | применимо для БПФ | |
| Расширенное БПФ | длина записи | 1 млн. точек максимум |
| тип окна | прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хэмминга, с плоской вершиной, треугольное | |
| поиск пиков | до 15 пиков определяется порогом или смещением, установленными пользователем | |
| Анализ осциллограмм | ||
| Запись сигналов | сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000 источник – любой аналоговый вход анализ - поддержка воспроизведения кадр за кадром, непрерывное воспроизведение, вычисление, измерение и декодирование осциллограмм | |
| Тест «Годен/Не годен» | сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана источник любой аналоговый вход | |
| Гистограмма | гистограмма сигнала предоставляет группу данных, показывая, сколько раз сигнал попадает в определенный диапазон областей на экране. Гистограмма показывает не только распределение попаданий, но и обычную статистику измерений источник любой аналоговый вход Тип – горизонтальная, вертикальная, измеренная Измерения – статистика: Sum, Peaks, Max, Min, Pk_Pk; – гистограмма: Mean, Median, Mode, Bin width, Sigma, and XScale режим дискретизации: поддерживается во всех режимах, кроме Zoom, XY и ROLL | |
| Цветовая гамма | обеспечение трехмерного представления для сигналов цветовой градации в 256 уровней источник любой аналоговый вход | |
| Декодирование протоколов последовательных шин | ||
| Количество одновременно отображаемых декодированных протоколов | 4 | |
| Источник | любой из 4-х аналоговых каналов | |
| Виды декодируемых протоколов | параллельный, RS232/UART, I2C, SPI | |
| Автоматическое масштабирование | ||
| AutoScale | минимальное напряжение более 10 мВ пик-пик, рабочий цикл более 1%, частота более 35 Гц | |
| Цифровой вольтметр | ||
| Рабочий вход | любой аналоговый канал | |
| Измеряемые величины | DC, AC+DC скз, AC скз | |
| Разрешение | ACV/DCV: 3 разряда | |
| Предупреждение о превышении пределов измерений | звуковой сигнал | |
| Высокоточный цифровой частотомер | ||
| Рабочий вход | любой аналоговый канал | |
| Измеряемые величины | частота, период, сумматор | |
| Частотомер | Разрешение максимальная измеряемая частота | |
| Сумматор | 48-разрядов считает по нарастанию фронта | |
| Источник опорной частоты | внутренний | |
| Поддерживаемый набор команд | ||
| Протокол | IEEE488.2 Standard | |
| Определение сообщения об ошибке | да | |
| Поддержка механизма отчетов о состоянии | да | |
| Поддержка механизма синхронизации | да | |
| Вычислительная система | ||
| Процессор | Cortex-A72, 1,8 ГГц, шестиядерный | |
| Системная память | 4 ГБ | |
| Операционная система | Android | |
| Внутренняя энергонезависимая память | 8 ГБ | |
| Дисплей | ||
| Тип и размер встроенного дисплея | 7-дюймовый сенсорный дисплей с управлением "Multi-Touch" 16:9 | |
| Разрешение встроенного дисплея | 1024 х 600 пикселей | |
| Масштабная сетка | 8 делений по вертикали х 10 делений по горизонтали | |
| Послесвечение | выключено бесконечное послесвечение настраиваемое послесвечение (от 100 мс до 10 с) | |
| Яркость | 256 градаций (LCD, HDMI) | |

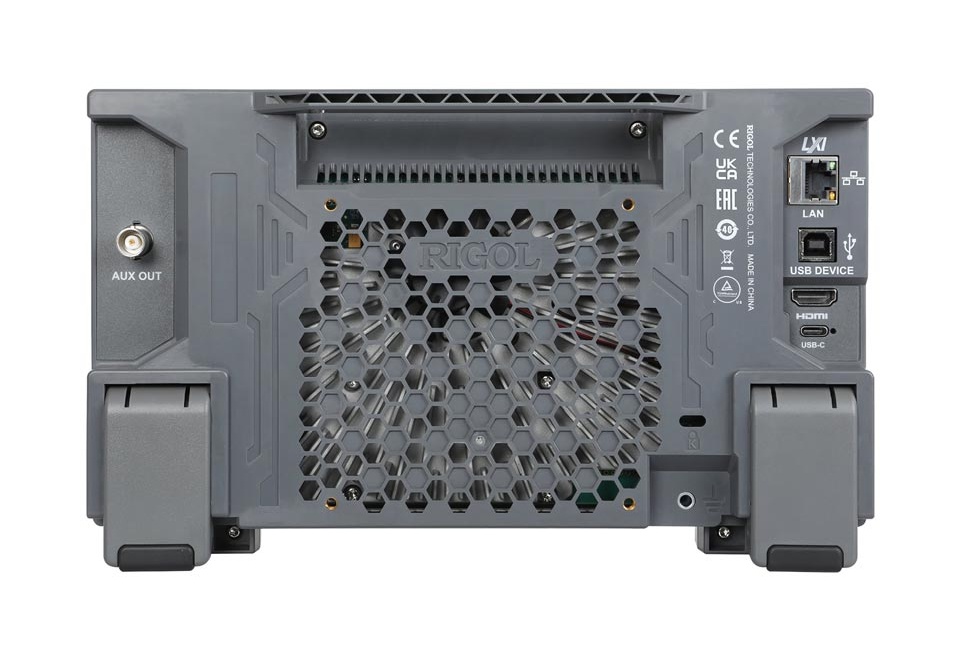

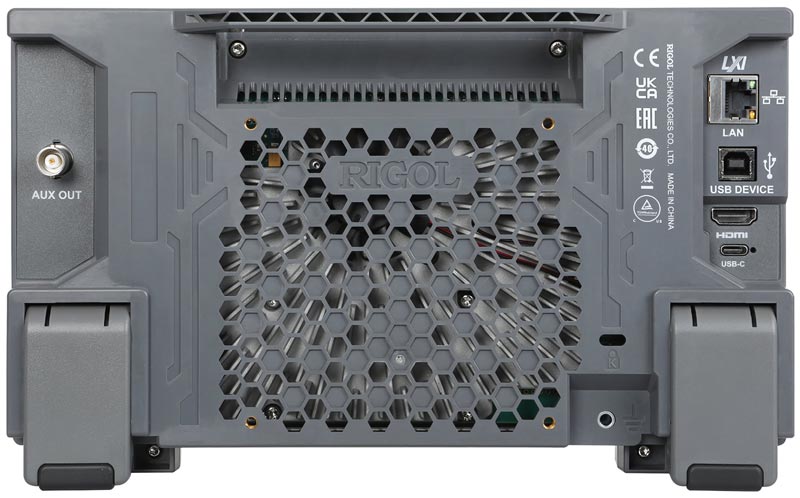

| Интерфейсы | ||
| USB 2.0 host | 1 на передней панели | |
| USB 2.0 device | 1 на задней панели | |
| LAN | 1 на задней панели, 10/100-порт, поддержка LXI-C | |
| Web Remote Control | Поддержка интерфейса веб-контроля (по IP-адресу) | |
| AUX выход | выход синхронизации BNC на задней панели / выход сигнала теста "Годен/негоден" | |
| HDMI видео выход | 1 на задней панели, HDMI 1.4b, A вилка. Подключение внешнего монитора или проектора | |
| Выход компенсации пробника | 1 кГц, 3 В пик-пик, меандр | |
| Энергонезависимая память | ||
| Хранение данных/файлов | Setup/Image setup (*.stp), image (*.png, *.bmp, *.jpg) Waveform Data CSV waveform data (*.csv), binary waveform data (*.bin,), list data (*.csv), reference waveform data(*.ref, *.csv, *.bin) | |
| Внутренняя память | 8 ГБ | |
| Базовые формы сигналов | 10 записанных в память | |
| Установки | ограничены ёмкостью памяти | |
| USB | поддерживается внешний носитель | |
| Электропитание | ||
| Напряжение и сила тока сети питания, DC | 12 В, 4 А | |
| Максимальная потребляемая мощность | 48 Вт | |
| Условия окружающей среды | ||
| Диапазон рабочих температур | от 0°C до +50°C | |
| Диапазон температур хранения | от -30°C до +60°C | |
| Относительная влажность | не более 90% | |
| Габаритные размеры | ||
| Размеры | 265,35 х 161,75 х 77,38 мм | |
| Вес | 1,78 кг | |
Технические характеристики
| Количество каналов: | 4 |
| Полоса пропускания, МГц: | 100 |
| Частота дискретизации, Гвыб/сек: | 1.25 |
| Max длина записи, млн. точек: | 25000000 |
| Внесен в Госреестр РФ: | № 97646-26 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | DHO814 |
| Производитель: | RIGOL |
| Госреестр: | Да |
