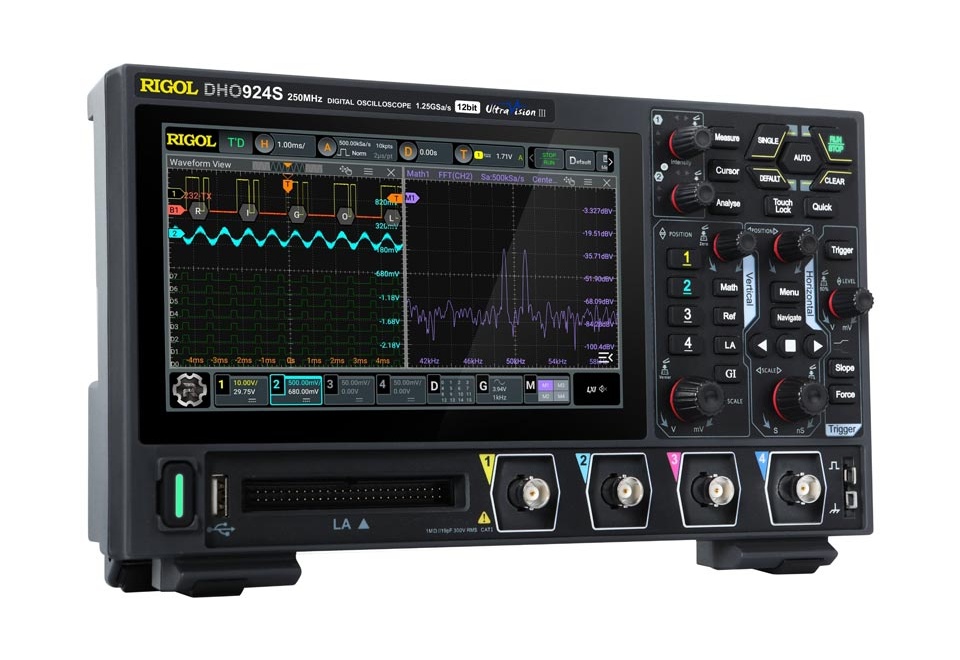

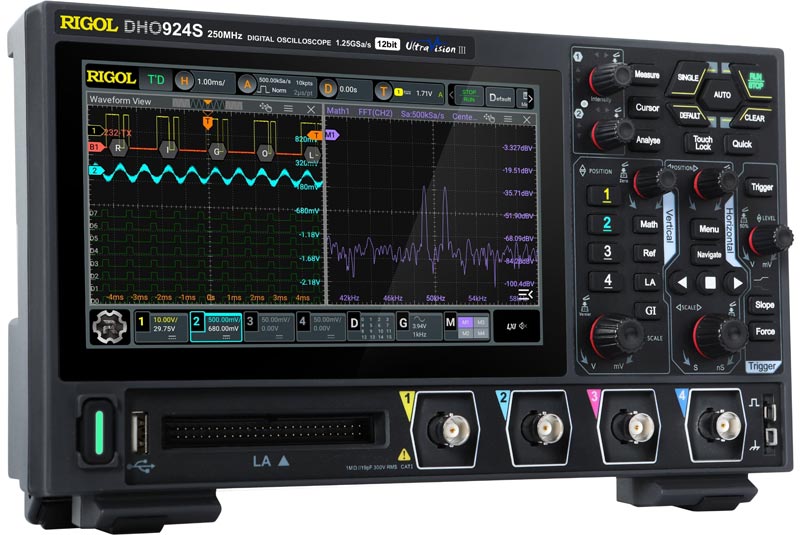

Осциллограф цифровой RIGOL DHO914S
Осциллограф цифровой RIGOL DHO914S
114829 RUB
Описание
Цифровой осциллограф Rigol DHO914S высокой разрешающей способности представляет собой многофункциональное устройство, интегрирующее в едином корпусе возможности четырехканального цифрового осциллографа, 16-канального логического анализатора, анализатора протоколов, генератора сигналов и измерителя частотных характеристик (АЧХ) на основе диаграмм Боде.
Несмотря на компактную конструкцию, DHO914S демонстрирует выдающуюся производительность с возможностью захвата до 1 000 000 кадров в секунду в режиме Ultra Acquire и глубиной памяти 50 Мбит/с.
Osциллографы серии DHO900 характеризуются низким уровнем шумов, высокой чувствительностью (200 мкВ/дел) и разрешением по вертикали 12 бит, что обеспечивает повышенную точность измерений даже для сильно зашумленных сигналов.
Технические характеристики
| Полоса пропускания (- 3дБ) Z вх. = 1 МОм | 125 МГц | |
| Расчетное время нарастания (10%~90%, тип) | ≤ 2,8 нс | |
| Количество входных каналов | 4 аналоговых входа 16 цифровых входов | |
| Количество выходных каналов | 1 генератор сигналов произвольной формы | |
| Режим выборки | выборка в реальном времени | |
| Максимальная частота дискретизации | 1,25 Гвыб/с (1 канал) 625 Мвыб/с (2 канала) 312,5 Мвыб/с (4 канала) | |
| Максимальная глубина памяти | 50 млн. точек (1 аналоговый канал) 25 млн. точек (2 аналоговых канала) 10 млн. точек (4 аналоговых канала) | |
| Максимальная скорость захвата сигнала | 1 000 000 осц/с (Ultra Acquire Mode) 30 000 осц/с (Vector Mode) | |
| Вертикальное разрешение | 12 бит | |
| Аппаратная запись и воспроизведение сигналов в реальном времени | до 500 000 кадров (одноканальный режим) | |
| Пиковый детектор | захват глитчей от 1,6 нс | |
| Тип и размер дисплея | 7 дюймовый емкостный экран с функцией мультитач/управление жестами | |
| Разрешение дисплея | 1024 х 600 пикселей | |
| Система вертикального отклонения аналоговых каналов | ||
| Входная связь | по постоянному току, переменному току или заземление | |
| Входной импеданс | 1 МОм ± 1% | |
| Входная емкость | 15 пФ ± 3 пФ | |
| Коэффициент деления пробников | 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X | |
| Максимальное входное напряжение: | CAT I 300 Вскз или 400 Впик (DC+ В пик) | |
| Чувствительность по вертикали: | от 200 мкВ/дел до 10 В/дел | |
| Диапазон смещения по постоянному току: | ± 0,5 В (< 500 мкВ/дел) ± 1 В (≥ 500 мкВ/дел, ≤ 65 мВ/дел) ± 8 В (> 65 мВ/дел, ≤ 270 мВ/дел) ± 20 В (> 270 мВ/дел, ≤ 2,75 В/дел) ± 100 В (> 2,75 В/дел, < 10 В/дел) | |
| Динамический диапазон | ± 4 деления (12 бит) | |
| Ограничение полосы пропускания | 20 МГц, полная полоса пропускания, выбор своего значения для каждого канала | |
| Относительная погрешность усиления по постоянному току | ± 1% от всей шкалы при > 5 мВ/дел ± 2% от всей шкалы при ≤ 5 мВ/дел | |
| Точность смещения по постоянному току | ≤200 мВ/дел (±0,1 дел ±2 мВ ± 1,5 % смещения) >200 мВ/дел (±0,1 дел ±2 мВ ± 1,0 % смещения) | |
| Изоляция/развязка между каналами | ≥100:1 | |
| Напряжение пробоя статическим напряжением ESD | ±8 кВ (на BNC входе) | |
| Система вертикального отклонения цифровых каналов | ||
| Количество каналов | 16 (D0-D7, D8-D15) | |
| Диапазон пороговых уровней | ±15,0 В, с шагом 10 мВ | |
| Точность установки порогового уровня | ± (100,00 мВ + 3% от установленного уровня) | |
| Варианты установки порогового уровня | TTL(1,4 В), CMOS 5.0 (2,5 В), CMOS 3.3 (1,65 В), CMOS 2.5 (1,25 В), CMOS 1.8 (0,9 В), ECL (-1,3 В), PECL (3,7 В), LVDS (1,2 В), 0,0 В, определяемый пользователем порог (для одного канала) | |
| Максимальное входное напряжение | ± 40 В пик CAT I; переходное перенапряжение 800 В пик | |
| Максимальный входной динамический диапазон | ±10 В + порог | |
| Минимальный размах входного напряжения | 500 мВ пик-пик | |
| Входной импеданс | 101 кОм | |
| Емкостная нагрузка пробника | 8 пФ | |
| Разрешение по вертикали | 1 бит | |
| Горизонтальная развертка аналоговых каналов | ||
| Диапазон временной развертки | от 2 нс/дел до 500 с/дел точная настройка | |
| Разрешение по времени | 100 пс | |
| Погрешность частоты опорного генератора | ± 25 х 10-6 ± 5 х 10-6/год | |
| Диапазон задержки развертки по времени | перед запуском -5 дел. после запуска 1 с или 100 дел (большее из значений) | |
| Диапазон временной точности | ± (погрешность временной развертки х показание) ± (0,001 x ширина экрана) ± 20 пс | |
| Диапазон межканальной коррекции смещения | ± 100 нс ± 1 пс | |
| Межканальное время задержки (тип) | ≤ 2 нс | |
| Горизонтальная развертка | YT по умолчанию XY каналы 1/2/3/4 SCAN ≥ 200 мс/дел ROLL ≥ 50 мс/дел | |
| Горизонтальная развертка цифровых каналов | ||
| Минимальная длительность детектируемого импульса | 5 нс | |
| Максимальная входная частота | 200 МГц | |
| Диапазон временного расхождения между каналами | ± 5 нс | |
| Система захвата | ||
| Максимальная частота дискретизации аналоговых каналов | 1,25 Гвыб/с (1 канал) 625 Мвыб/с (2 канала) 312,5 Гвыб/с (4 канала) | |
| Максимальная глубина памяти для аналоговых каналов | 50 млн. точек (1 аналоговый канал) 25 млн. точек (2 аналоговых канала) 10 млн. точек (4 аналоговых канала) | |
| Режимы захвата | обычный – по умолчанию | |
| пиковый детектор – захват глитчей до 1,6 нс | ||
| среднеквадратический детектор – 2, 4, 8, 16…65536 точек усреднения | ||
| скорость захвата до 1 000 000 осц/с | ||
| Система запуска/синхронизации | ||
| Источник сигнала запуска | аналоговые каналы (1 – 4), цифровые каналы (D0-D15) | |
| Режим запуска | автоматический, нормальный, одиночный | |
| Диапазон удержания | От 8 нс до 10 с | |
| Развязка триггера | DC (постоянный ток)brAC (переменный ток)brподавление частот до 120 кГц (только внутренний триггер)brподавление частот свыше 120 кГц (только внутренний триггер) | |
| Подавление шума | увеличение задержки для схемы запуска (только внутренний триггер), вкл./выкл. | |
| Полоса пропускания системы запуска | полоса пропускания аналоговых входов | |
| Чувствительность системы запуска | внутренний запуск: 0,5 дел.: ≥50 мВ/делbr0,7 дел.: при вкл. подавлении шума | |
| Диапазон установки порога срабатывания запуска | внутренний запуск: ± 4,5 делений от центра экрана | |
| Типы запуска | по переднему фронту, по импульсу, по заднему фронту, по видео, запуск по шаблону, по длительности, по тайм-ауту, по ранту, по окну, по задержке, по настройке/удержанию, по N-му фронту, по RS232/UART, по I2C, по SPI, по CAN, по LIN | |
| Поиск и навигация | ||
| Виды поиска | по фронту, по импульсу | |
| Источник | аналоговый канал | |
| Копирование | копирование установок из системы поиска в систему синхронизации и обратно | |
| Отображение результатов | таблица событий, может быть экспортирована во внешнюю/внутреннюю память | |
| Навигация | навигация по времени: переход к полученным осциллограммам во временном порядке.brНавигация по событиям: использует клавиши навигации для прокрутки результатов поиска событий и перехода к указанному событию.brНавигация по кадрам: переход к указанному сегменту кадра в режиме UltraAcquire. | |
| Измерения | ||
| Курсорные измерения | количество курсоров | 2 пары XY курсоров |
| ручной режим | девиация амплитуды между курсорами (ΔY) Девиация времени между курсорами (ΔX) Обратная величина ΔX (Гц) (1/ΔX) | |
| режим отслеживания | фиксация оси Y для отслеживания напряжения точки сигнала оси X и значения времени Фиксация оси X для отслеживания напряжения точки сигнала оси Y и значения времени | |
| автоматические измерения | отображение курсоров во время автоматических измерений | |
| XY измерения | измерение параметров напряжения соответствующих осциллограммы каналов в режиме временной развертки XY. X = канал 1, Y = канал 2 | |
| Автоматические измерения | количество измерений | 41 тип измерений, с одновременным отображением до 10 измерений |
| источник измерений | аналоговые каналы 1-4, цифровые каналы D0-D15, Math1- Math4 | |
| диапазон измерений | основной (Main), с увеличением (ZOOM) | |
| все измерения | отображение до 33 измеренных параметров для текущего измеряемого канала, результаты измерений обновляются непрерывно, возможность смены измеряемого канала | |
| по вертикальной оси | V max, V min, V pp, V top, V base, V amp, V upper, V mid, V lower, V avg, V RMS, Per. V RMS, уровень искажений после фронта/спада импульса(Overshoot), уровень искажений перед фронтом/спадом импульса (Preshoot), площадь (Area), Period Area | |
| по горизонтальной оси | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate | |
| другие | Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) | |
| Математическая обработка сигналов | ||
| Количество отображаемых математических операций | 4 одновременно | |
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, интегрирование, дифференцирование, извлечение квадратного корня, Lg, Ln, Exp, Abs, AX+B, ФНЧ, ФВЧ, ПФ, РФ | |
| Цветовая градация | применимо для БПФ | |
| Расширенное БПФ | длина записи | 1 Мвыб максимум |
| тип окна | прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хэмминга, с плоской вершиной, треугольное | |
| поиск пиков | до 15 пиков определяется порогом, установленным пользователем | |
| Анализ осциллограмм | ||
| Запись сигналов | сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000 источник – любой аналоговый вход анализ - поддержка воспроизведения кадр за кадром, непрерывное воспроизведение, вычисление, измерение и декодирование осциллограмм | |
| Тест «Годен/Не годен» | сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана источник любой аналоговый вход | |
| Гистограмма | гистограмма сигнала предоставляет группу данных, показывая, сколько раз сигнал попадает в определенный диапазон областей на экране. Гистограмма показывает не только распределение попаданий, но и обычную статистику измерений источник любой аналоговый вход Тип – горизонтальная, вертикальная, измеренная Измерения – статистика: Sum, Peaks, Max, Min, Pk_Pk; – гистограмма: Mean, Median, Mode, Bin width, Sigma, and XScale режим дискретизации: поддерживается во всех режимах, кроме Zoom, XY и ROLL | |
| Цветовая гамма | обеспечение трехмерного представления для сигналов цветовой градации в 256 уровней источник любой аналоговый вход | |
| Декодирование протоколов последовательных шин | ||
| Количество одновременно отображаемых декодированных протоколов | 4 | |
| Источник | любой из 4-х аналоговых каналов | |
| Виды декодируемых протоколов | параллельный, RS232/UART, I2C, SPI, LIN, CAN источники: аналоговые и цифровые каналы | |
| Построение диаграмм Боде | ||
| Начальная частота | 10 Гц – 24,99 МГц | |
| Конечная частота | 100 Гц – 25 МГц | |
| Количество точек на октаву | 10 – 300 | |
| Выходная амплитуда | 20 мВ – 5 В | |
| Генератор сигналов произвольной формы | ||
| Количество каналов | 1 | |
| Частота дискретизации | 156 Мвыб/с | |
| Разрешение по вертикали | 14 бит | |
| Максимальная выходная частота | 25 МГц | |
| Формы выходных сигналов | синус, меандр, пила, DC, шум, определяемая пользователем | |
| Синус | частотный диапазон 2 мГц – 25 МГц | |
| неравномерность ±0,5 дБ (относительно 1 кГц) | ||
| гармонические искажения - 40 дБн | ||
| негармонические искажения -40 дБн | ||
| коэффициент гармоник <1% | ||
| отношение сигнал/шум 40 дБ | ||
| Меандр | частотный диапазон 2 мГц – 15 МГц | |
| время нарастания/спада <15 нс | ||
| перерегулирование <5% | ||
| скважность 1% - 99 %, регулируемая | ||
| джиттер 500 пс | ||
| Пила | частотный диапазон 2 мГц – 150 кГц | |
| линейность 1 % | ||
| коэффициент симметрии 0 – 100 % | ||
| Шум | частотный диапазон до 25 МГц | |
| Сигналы произвольной формы | частотный диапазон 2 мГц – 10 МГц | |
| длина сигнала 2 точки – 16 000 точек | ||
| поддержка загрузки сохраненных сигналов | ||
| Частота | точность 100 ppm | |
| разрешение 0,1 Гц или 4 бита (большая из величин) | ||
| Амплитуда | выходной диапазон 2 мВ – 10 В (f вых ≤ 10 MHz) 2 мВ – 5 В (f вых > 10 MHz) | |
| разрешение 100 мкВ или 3 бита (большая из величин) | ||
| точность ± (2% от установленного значения + 1 мВ (F = 1 кГц) | ||
| Смещение пост. напр. | диапазон - 5 В …+ 5 В | |
| разрешение 100 мкВ или 3 бита (большая из величин) | ||
| точность ± (2% от устан. значения + 5 мВ + 0,5% амплитуд. сигнала) | ||
| Модуляция | АМ - модулирующие формы сигналов: синус, меандр, треугольник, нарастающая пила, спадающая пила, шум формы несущей частоты: синус, меандр, пила источник модуляции: внутренний глубина модуляции: 0% …120 % модулирующие частоты: 2 мГц – 1 МГц | |
| ЧМ - модулирующие формы сигналов: синус, меандр, треугольник, нарастающая пила, спадающая пила, шум формы несущей частоты: синус, меандр, пила источник модуляции: внутренний девиация частоты: 2 мГц (ограничена настройкой несущей частоты; сумма отклонения частоты и несущей частоты не должны превышать верхний предел несущей частоты) модулирующие частоты: 2 мГц – 1 МГц | ||
| ФМ - модулирующие формы сигналов: синус, меандр, треугольник, нарастающая пила, спадающая пила, шум формы несущей частоты: синус, меандр, пила источник модуляции: внутренний девиация фазы: 0 º - 360 º, по умолчанию 90 º модулирующие частоты: 2 мГц – 1 МГц | ||
| Автоматическое масштабирование | ||
| AutoScale | минимальное напряжение более 10 мВ пик-пик, рабочий цикл более 1%, частота более 35 Гц | |
| Цифровой вольтметр | ||
| Рабочий вход | любой аналоговый канал | |
| Измеряемые величины | DC, AC+DC скз, AC скз | |
| Разрешение | ACV/DCV: 3 разряда | |
| Предупреждение о превышении пределов измерений | звуковой сигнал | |
| Высокоточный цифровой частотомер | ||
| Рабочий вход | любой аналоговый канал | |
| Измеряемые величины | частота, период, сумматор | |
| Частотомер | разрешение максимальная измеряемая частота | |
| Сумматор | 48-разрядов считает по нарастанию фронта | |
| Источник опорной частоты | внутренний | |
| Поддерживаемый набор команд | ||
| Протокол | IEEE488.2 Standard | |
| Определение сообщения об ошибке | да | |
| Поддержка механизма отчетов о состоянии | да | |
| Поддержка механизма синхронизации | да | |
| Вычислительная система | ||
| Процессор | Cortex-A72, 1,8 ГГц, шестиядерный | |
| Системная память | 4 ГБ | |
| Операционная система | Android | |
| Внутренняя энергонезависимая память | 8 ГБ | |
| Дисплей | ||
| Тип и размер встроенного дисплея | 7-дюймовый сенсорный дисплей с управлением "Multi-Touch" 16:9 | |
| Разрешение встроенного дисплея | 1024 х 600 пикселей | |
| Масштабная сетка | 8 делений по вертикали х 10 делений по горизонтали | |
| Послесвечение | выключено бесконечное послесвечение настраиваемое послесвечение (от 100 мс до 10 с) | |
| Яркость | 256 градаций (LCD, HDMI) | |

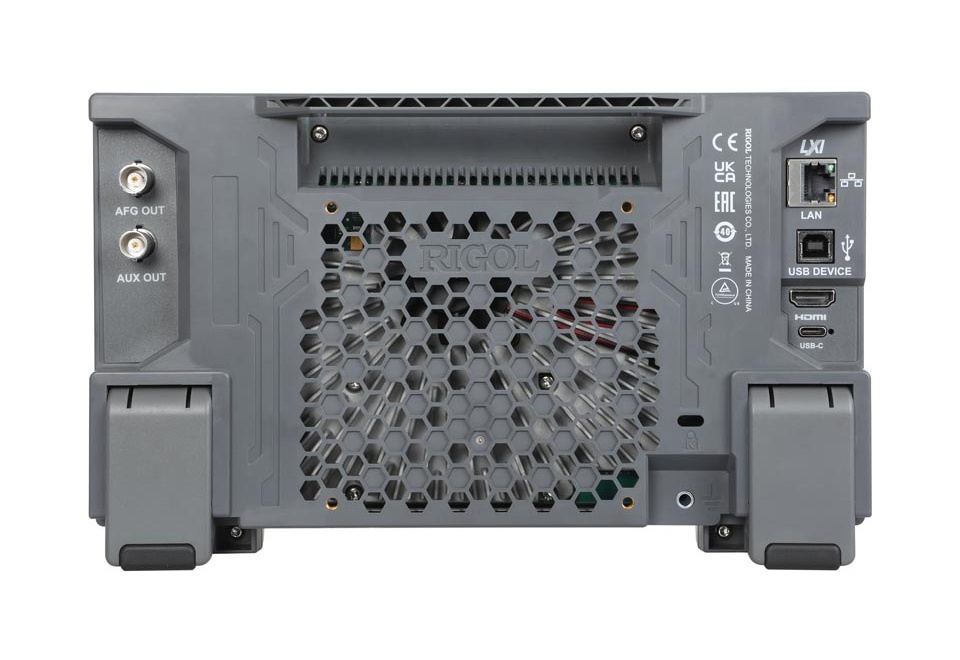

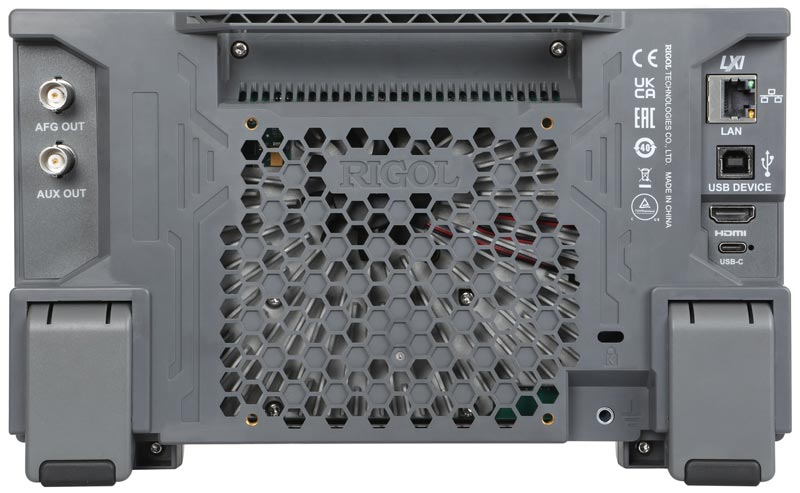

| Интерфейсы | ||
| USB 2.0 host | 1 на передней панели | |
| USB 2.0 device | 1 на задней панели | |
| LAN | 1 на задней панели, 10/100-порт, поддержка LXI-C | |
| Web Remote Control | поддержка интерфейса веб-контроля (по IP-адресу) | |
| Выход генератора сигналов произвольной формы | 1 BNC на задней панели | |
| AUX выход | выход синхронизации BNC на задней панели / выход сигнала теста "Годен/негоден" | |
| HDMI видео выход | 1 на задней панели, HDMI 1.4b, A вилка. Подключение внешнего монитора или проектора | |
| Выход компенсации пробника | 1 кГц, 3 В пик-пик, меандр | |
| Энергонезависимая память | ||
| Хранение данных/файлов | Setup/Image setup (*.stp), image (*.png, *.bmp, *.jpg) Waveform Data CSV waveform data (*.csv), binary waveform data (*.bin,), list data (*.csv), reference waveform data(*.ref, *.csv, *.bin) | |
| Внутренняя память | 8 ГБ | |
| Базовые формы сигналов | 10 записанных в память | |
| Установки | ограничены ёмкостью памяти | |
| USB | поддерживается внешний носитель | |
| Электропитание | ||
| Напряжение и сила тока сети питания, DC | 12 В, 4 А | |
| Максимальная потребляемая мощность | 48 Вт | |
| Условия окружающей среды | ||
| Диапазон рабочих температур | от 0°C до +50°C | |
| Диапазон температур хранения | от -30°C до +60°C | |
| Относительная влажность | не более 90% | |
| Габаритные размеры | ||
| Размеры | 265,35 х 161,75 х 77,38 мм | |
| Вес | 1,78 кг | |
Технические характеристики
| Количество каналов: | 4 |
| Полоса пропускания, МГц: | 125 |
| Частота дискретизации, Гвыб/сек: | 1.25 |
| Max длина записи, млн. точек: | 50000000 |
| Внесен в Госреестр РФ: | № 97631-26 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | DHO914S |
| Производитель: | RIGOL |
| Госреестр: | Да |
Доставка
Информация о вариантах доставки
Мы заботимся о наших клиентах, поэтому стараемся сделать доставку более комфортной и быстрой.
Доставка осуществляется:
- до терминала транспортной компании в любой город России
- до двери вашего офиса в любой город России
- мы сотрудничаем с транпортными компаниями СДЭК и Деловые Линии. -- Почта России по согласованию!
- клиент самостоятельно может заказть любую транспортную компанию для перевозки груза
- в некоторых случаях доставка осуществляется силами и за счет продавца (оговаривается отдельно)
Внимание! Чтобы организовать отгрузку и получить груз в срок, необходимо правильно указывать адрес доставки, ФИО получателя и телефон получателя.
Для получения груза в пункте выдачи закзаов транспортной компании необходимо будет предоставить:
юридическим лицам: паспорт, доверенность от организации или иметь при себе печать
физическим лицам: паспорт
Оплата
Оплата принимается от юридических лиц и индивидуальных предпринимателей по выставленному счету на безналичный счет.
Внимание! Перед оплатой уточняйте стоимость приобретаемого товара у вашего менеджера.
- Информация о ценах носит информационный характер и не является публичной офертой, определяемой положениями Статьи 437 ГК РФ.
- Технические параметры (спецификация) и комплект поставки товара в наших каталогах могут быть изменены производителем без предварительного уведомления.
Отзывы о товаре
Похожие товары
